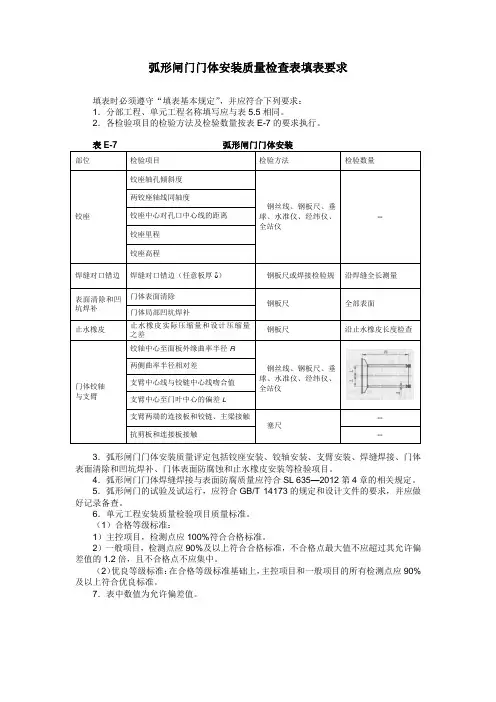

弧形闸门门体安装质量检查表填表要求
填表时必须遵守“填表基本规定”,并应符合下列要求:
1.分部工程、单元工程名称填写应与表5.5相同。
2.各检验项目的检验方法及检验数量按表E-7的要求执行。
钢丝线、钢板尺、垂
球、水准仪、经纬仪、

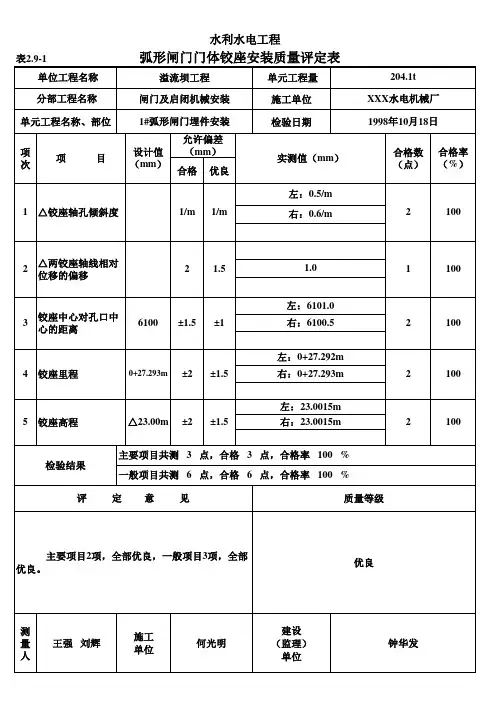

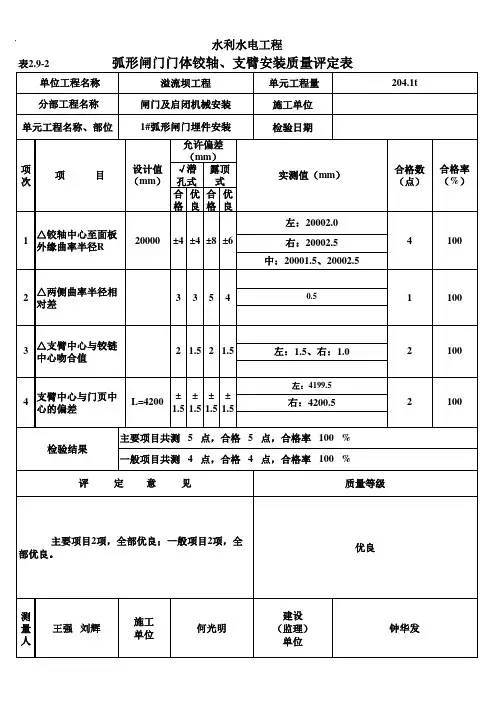

3.弧形闸门门体安装质量评定包括铰座安装、铰轴安装、支臂安装、焊缝焊接、门体表面清除和凹坑焊补、门体表面防腐蚀和止水橡皮安装等检验项目。
4.弧形闸门门体焊缝焊接与表面防腐质量应符合SL 635—2012第4章的相关规定。
5.弧形闸门的试验及试运行,应符合GB/T 14173的规定和设计文件的要求,并应做好记录备查。
6.单元工程安装质量检验项目质量标准。
(1)合格等级标准:
1)主控项目,检测点应100%符合合格标准。
2)一般项目,检测点应90%及以上符合合格标准,不合格点最大值不应超过其允许偏差值的1.2倍,且不合格点不应集中。
(2)优良等级标准:在合格等级标准基础上,主控项目和一般项目的所有检测点应90%及以上符合优良标准。
7.表中数值为允许偏差值。
弧形闸门单元工程质量评定表弧形闸门安装单元工程验收资料清单承建单位:中国葛洲坝集团股份有限公司合同编号:JXHP-JHB-DGCSG-[2011]48号监理单位:西北公司洪屏项目监理中心单元编号:P4-11-B1-01-JA-单位工程名称碾压混凝土重力坝分部工程名称金属结构及启闭机安装单元工程名称闸门埋件及门体安装验收部位溢洪道1#弧形工作闸门单元工程量100300kg 施工时段年月日至年月日施工依据下库溢洪道弧形工作闸门施工图(图号H76J-6D4-701-0~20)序号资料名称页数备注1 弧形闸门埋件安装单元工程质量评定表2 弧形闸门底槛、门楣安装质量评定表3 弧形闸门底槛安装工序验收单4 弧形闸门侧轨安装工序验收单5 弧形闸门工作范围内各埋件距离及金属喷镀质量评定表6 弧形闸门门体安装单元工程质量评定表7 弧形闸门门体铰座安装质量评定表8 弧形闸门门体铰轴、支臂安装质量评定表9 弧形闸门支臂两端连接板和抗剪板及焊缝对口错位质量评定表10 焊缝外观质量评定表11 一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表12 弧形闸门门体防腐蚀表面处理、涂料涂装质量评定表13 弧形闸门门体安装工序验收单14 弧形闸门止水橡皮安装质量检测表15 弧形闸门焊缝外观质量检测表16 防腐表面处理、涂料涂装质量检测表17 抽水蓄能电站工程施工强制性条文执行记录表附件资料施工质量负责人:监理单位审核人:弧形闸门埋件安装单元工程质量评定表承建单位:中国葛洲坝集团股份有限公司合同编号:JXHP-JHB-DGCSG-[2011]48号监理单位:西北公司洪屏项目监理中心单元编号:P4-11-B1-01-JA-单位工程名称碾压混凝土重力坝分部工程名称金属结构及启闭机安装单元工程名称闸门埋件及门体安装验收部位溢洪道1#弧形工作闸门单元工程量8100kg 施工时段年月日至年月日施工依据下库溢洪道弧形工作闸门施工图(图号H76J-6D4-701-0~20)检查项目质量等级1 底槛、门楣安装2 侧轨安装3 工作范围内各埋件距离及金属喷镀备注评定意见单元工程质量等级主要项目全部符合质量标准。

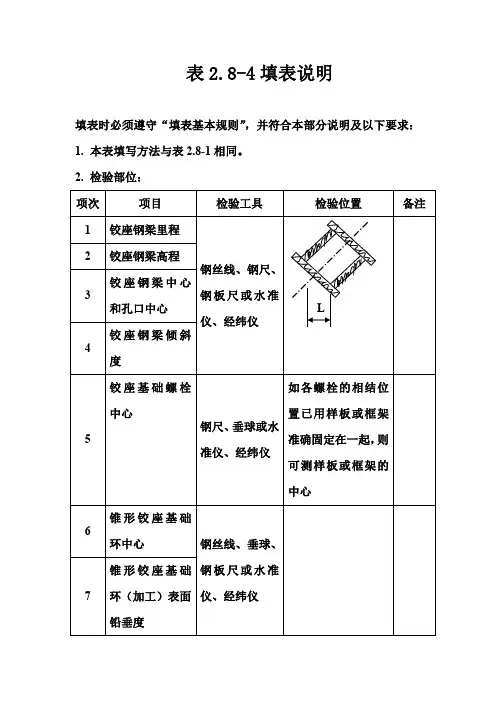

弧形闸门铰座钢梁及其相关埋件安装质量检查表填表要求
填表时必须遵守“填表基本规定”,并应符合下列要求:
1.分部工程、单元工程名称填写应与表5.4相同。
2.各检验项目的检验方法及检验数量按表E-6的要求执行。
钢丝线、钢尺、钢
板尺或水准仪、经纬
如各螺栓的相对位置已用样板或框3.单元工程安装质量检验项目质量标准:
(1)合格等级标准:
1)主控项目,检测点应100%符合合格标准。
2)一般项目,检测点应90%及以上符合合格标准,不合格点最大值不应超过其允许偏差值的1.2倍,且不合格点不应集中。
(2)优良等级标准:在合格等级标准基础上,主控项目和一般项目的所有检测点应90%及以上符合优良标准。
4.表中数值为允许偏差值。
弧形闸门门体单元工程安装质量验收评定表填表要求
填表时必须遵守“填表基本规定” ,并应符合下列要求:1.单元工程划分:宜以每扇门体的安装划分为一个单元工程。
2.单元工程量:填写本单元门体重量( t)。
3 .本表是在表5.5.1、表5.1.2〜表5.1.4检查表质量评定合格基础上进行。
4.单元工程施工质量验收评定应提交下列资料:
(I)施工单位应提供闸门的安装图样、安装记录、门体焊接与门体表面防腐蚀记录,闸门试验及试运行记录、重大缺陷记录等资料。
( 2)监理单位应提交对单元工程施工质量的平行检测资料。
5. 弧形闸门门体的安装、表面防腐蚀及检查等技术要求应符合GB/T 14173 和设计文件的规定。
6. 单元工程安装质量评定标准:
( 1 )合格等级标准:
1 )各检验项目均达到合格等级及以上标准。
2)设备的试验和试运行符合 SL 635—2012 及相关专业标准的规定;各项报验资料符合 SL635 —2012 的要求。
( 2)优良等级标准:在合格等级标准基础上,安装质量检验项目中优良项目占全部项目70% 及以上,且主控项目 100% 优良。

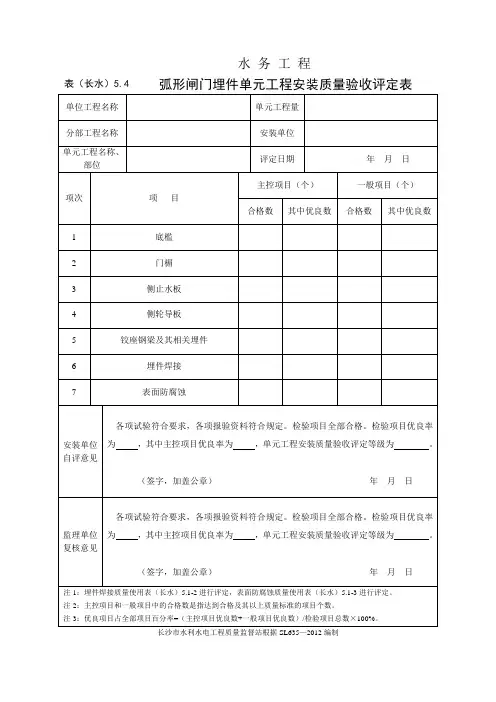

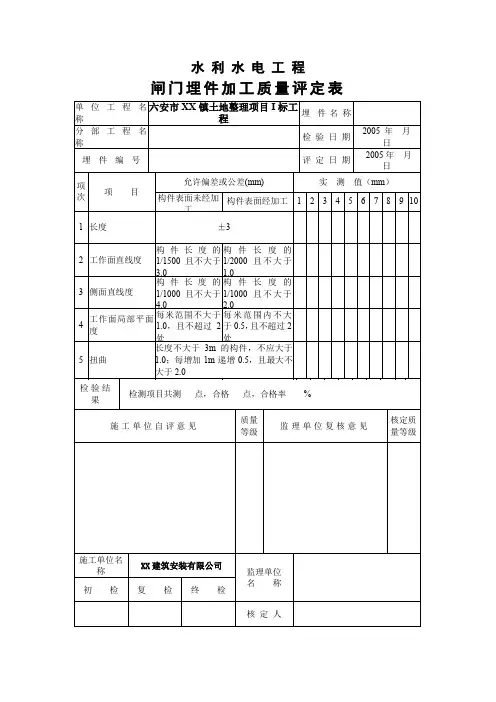

水利工程水工金属结构安装弧形闸门埋件单元工程安装质量验收评定表填表要求填表时必须遵守“填表基本规定”,并应符合下列要求:1.单元工程划分:宜以每孔闸门埋件的安装划分为一个单元工程。
2.单元工程量:填写本单元埋件重量(t)。
3.本表是在表5.4.1~表5.4.5、表5.1.2~表5.1.4检查表质量评定合格基础上进行。
4.单元工程施工质量验收评定应提交下列资料:(1)施工单位应提供埋件的安装图样、安装记录、埋件焊接与表面防腐蚀记录、重大缺陷处理记录等资料。
(2)监理单位应提交对单元工程施工质量的平行检测资料。
5.弧形闸门埋件的安装、表面防腐蚀及检查等技术要求应符合GB/T 14173和设计文件的规定。
6.弧形闸门埋件安装质量评定包括底槛、门楣、侧止水板、侧轮导板安装、铰座钢梁安装和表面防腐蚀等检验项目。
7.弧形闸门埋件焊接与表面防腐蚀质量应符合SL 635—2012第4章的相关规定。
8.单元工程安装质量评定标准:(1)合格等级标准:1)各检验项目均达到合格等级及以上标准。
2)设备的试验和试运行符合SL 635—2012及相关专业标准的规定;各项报验资料符合SL 635—2012的要求。
(2)优良等级标准:在合格等级标准基础上,安装质量检验项目中优良项目占全部项目70%及以上,且主控项目100%优良。
________________________工程表5.4 弧形闸门埋件单元工程安装质量验收评定表表5.4.1 弧形闸门底槛安装质量检查表填表要求填表时必须遵守“填表基本规定”,并应符合下列要求:1.分部工程、单元工程名称填写应与表5.4相同。
2.检验部位如图E-9所示。
图E-9 弧形闸门底槛安装3.单元工程安装质量检验项目质量标准:(1)合格等级标准:1)主控项目,检测点应100%符合合格标准。
2)一般项目,检测点应90%及以上符合合格标准,不合格点最大值不应超过其允许偏差值的1.2倍,且不合格点不应集中。
