化工原理实验：传热实验

化工原理の传热实验一、实验目的1、学习传热系数的测定方法；2、学习传热膜系数及其准数联式的测定方法。

二、实验原理本实验有套管换热器4套，列管式换热器4套，首先介绍套管换热器。

套管换热器管间进饱和蒸汽，冷凝放热以加热管内的空气，实验设备如图2-2-5-1（1）所示。

传热方式为：冷凝—传导—对流 1、传热系数可用下式计算： ]/[2k m W t A qK m⋅∆⋅=(1)图2-2-5-1（1） 套管换热器示意图 式中：q ——传热速率[W] A ——传热面积[m 2] △t m —传热平均温差[K] ○1传热速率q 用下式计算： ])[(12W t t C V q p S -=ρ （2） 式中：3600/h S V V =——空气流量[m 3/s]V h ——空气流量[m 3/h]ρ——空气密度[kg/m 3]，以下式计算：]/)[273(4645.031m kg t R p Pa ++=ρ （3）Pa ——大气压[mmHg]Rp ——空气流量计前表压[mmHg] t 1——空气进换热器前的温度[℃]Cp ——空气比热[K kg J ⋅/]，查表或用下式计算：]/[04.01009K kg J t C m p ⋅+= （4） t m =(t 1+t 2)/2——空气进出换热器温度的平均值（℃） t 2——空气出口温度[℃]②传热平均面积A ：][2m L d A m π= （5）式中：d m =传热管平均直径[m]L —传热管有效长度[m ]③传热平均温度差△t m 用逆流对数平均温差计算：T ←——T t 1——→t 2 )(),(2211t T t t T t -=∆-=∆2121ln t t t t t m ∆∆∆-∆=∆ (6) 式中：T ——蒸汽温度[℃]2、传热膜系数（给热系数）及其关联式空气在圆形直管内作强制湍流时的传热膜系数可用下面准数关联式表示：nr m e P R Nu 0α= （7）式中：N u ——努塞尔特准数R e ——雷诺准数 P r ——普兰特准数αo ——系数，经验值为0.023 m ——指数，经验值为0.8n ——指数，经验值为：流体被加热时n=0.4，流体被冷却n=0.3 为了测定传热膜系数，现对式（7）作进一步的分析：λαdNu =（8） α——空气与管壁间的传热膜系数[W/m 2·k] 本实验可近似取α=K[传热系数]，也可用下式计算：)(m W i t t A q -=α （9）A i ——传热管内表面积[m 2] t W ——管壁温[℃]t m ——空气进、出口平均温度[℃] d ——管内径[m]λ——空气的导热系数[W/m ·k]，查表或用下式计算：λ=0.0244+7.8×10-5t m （10） μρdu =Re （11）u ——空气在加热管内的流速[m/s]μ——空气定性温度（t m ）下的粘度[pa ·s]，查表或用下式计算：μ=1.72×10-5+4.8×10-8t m （12）d ，ρ——意义同上。

化工原理实验：传热实验化工传热综合实验一、实验装置的根本功能和特点本实验装置是以空气和水蒸汽为介质，对流换热的简单套管换热器和强化内管的套管换热器。

通过对本换热器的实验研究，可以掌握对流传热系数α i 的测定方法，加深对其概念和影响因素的理解。

并应用线性回归分析^p 方法，确定关联式 Nu=ARemPr0.4 中常数A 、 m 的值。

通过对管程内部插有螺旋线圈的空气-水蒸气强化套管换热器的实验研究，测定其准数关联式 Nu=BRem 中常数B 、 m 的值和强化比Nu/Nu0 ，理解强化传热的根本理论和根本方式。

实验装置的主要特点如下：1.实验操作方便,平安可靠。

2.数据稳定,强化效果明显，用图解法求得的回归式与经历公式很接近。

3.水,电的耗用小,实验费用低。

4.传热管路采用管道法兰联接,不但密封性能好,•而且拆装也很方便。

5.箱式构造，外观整洁，挪动方便。

二、强化套管换热器实验简介强化传热又被学术界称为第二代传热技术，它能减小初设计的传热面积，以减小换热器的体积和重量；进步现有换热器的换热才能；使换热器能在较低温差下工作；并且可以减少换热器的阻力以减少换热器的动力消耗，更有效地利用能和资金。

强化传热的方法有多种，本实验装置是采用在换热器内管插入螺旋线圈的方法来强化传热的。

螺旋线圈的构造图如图 1 所示，螺旋线圈由直径 3mm 以下的铜丝和钢丝按一定节距绕成。

将金属螺旋线圈插入并固定在管内，即可构成一种强化传热管。

在近壁区域，流体一面由于螺旋线圈的作用而发生旋转，一面还周期性地受到线圈的螺旋金属丝的扰动，因此可以使传热强化。

由于绕制线圈的金属丝直径很细，流体旋流强度也较弱，所以阻力较小，有利于节省能。

螺旋线圈是以线圈节距 H 与管内径 d 的比值技术参数，且长径比是影响传热效果和阻力系数的重要因素。

科学家通过实验研究总结了形式为mB Nu Re 的经历公式，其中 B 和 m 的值因螺旋丝尺寸不同而不同。

一、实验名称冷空气-蒸汽的对流传热实验二、实验目的(1)测定冷空气-蒸汽在套管换热器中的总传热系数K 。

(2)测定冷空气在光滑套管内的给热系数。

(3)测定冷空气在螺旋套管内的给热系数。

(4)比较冷空气在光滑套管内和螺旋套管内的传热性能，绘制Nu 与Re 之间的关系曲线。

(5)熟悉温度、流量等化工测试仪表的使用。

三、实验原理（1）冷空气-蒸汽的传热速率方程： m Q KA t =∆1212ln m t t t t t ∆-∆∆=∆∆21()v p Q q c t t ρ=-实验测得冷空气流量v q 、冷空气进出换热器的温度12t t 、；蒸汽在换热器内温度T ，可得K 。

（2）总热阻为1112211m bd d K h kd h d =++ 冷空气走管程，由于蒸汽2h 较大，k 较大，可忽略后两项，即1h K ≈。

（3）流体在圆形直管中强制对流时，'Re Pr mn Nu C =其中11h d Nu k =，Re du ρμ=，1Pr p c k μ=。

对冷空气而言，在较大温度范围内Pr 基本不变，取0.7；流体加热，0.4n =，可简化为Re mNu C =，改变流量，Re Nu 、改变，双对数坐标下作Re Nu 和关系是一条直线，拟合此直线方程，即为Re Nu 和的准数方程。

四、实验装置图及主要设备（包括名称、型号、规格）(1)实验装置示意图如下图所示（冷空气走管程）：图1 对流传热实验装置示意图1-涡轮流量计；2，3，7，10-球阀；4，5，8，9，11，12，14，15，18，19-温度传感器；6-冷凝水收集杯；13-蒸汽发生器；16-闸阀；17-消音器；20-风机；1#，2#-换热器(2) 设备及仪表。

设备:风机、蒸汽发生器、普通套管换热器、螺旋套管换热器、消音器。

仪表:气体涡轮流量计、差压变送器、温度变送器、温度控制器、无纸记录仪、液位计。

五、实验步骤(1)熟悉传热实验装置及仪表使用，检查设备，做好实验操作准备。

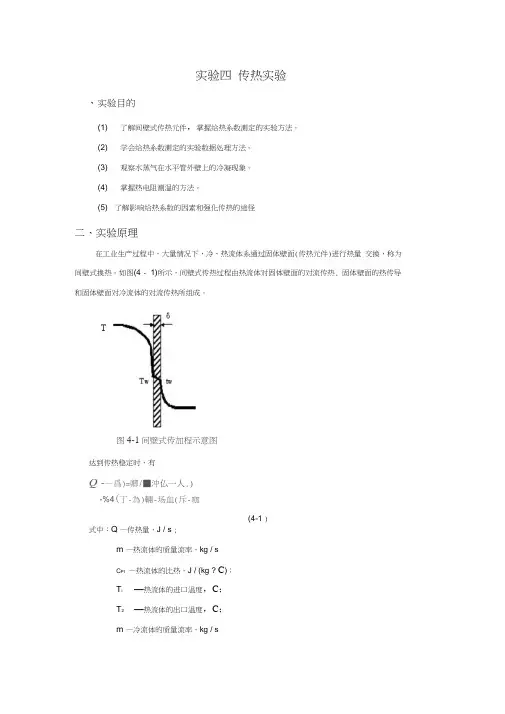

实验四传热实验、实验目的(1) 了解间壁式传热元件，掌握给热系数测定的实验方法。

(2) 学会给热系数测定的实验数据处理方法。

(3) 观察水蒸气在水平管外壁上的冷凝现象。

(4) 掌握热电阻测温的方法。

(5) 了解影响给热系数的因素和强化传热的途径二、实验原理在工业生产过程中，大量情况下，冷、热流体系通过固体壁面(传热元件)进行热量交换，称为间壁式换热。

如图(4 - 1)所示，间壁式传热过程由热流体对固体壁面的对流传热, 固体壁面的热传导和固体壁面对冷流体的对流传热所组成。

图4-1间壁式传加程示意图达到传热稳定时，有Q -—爲)=卿/■沖仏一人.)-%4(丁-為)輛-场血(斥-咖式中：Q —传热量，J / s ;m —热流体的质量流率，kg / sC PI—热流体的比热，J / (kg ? C)；T i —热流体的进口温度，C；T2 —热流体的出口温度，C；m —冷流体的质量流率，kg / s (4-1 )TC p2 —冷流体的比热，J /（kg ? C ）；11 —冷流体的进口温度，C；t2 —冷流体的出口温度，C；2:-1 —热流体与固体壁面的对流传热系数，W / （mC ）; A—热流体侧的对流传热面积，m；"；| —热流体与固体壁面的对数平均温差，C；2:-2 —冷流体与固体壁面的对流传热系数，W / （mC ）；A—冷流体侧的对流传热面积，m；|f\ —固体壁面与冷流体的对数平均温差，C；K —以传热面积A为基准的总给热系数，W / （m 2C）；—冷热流体的对数平均温差，C；热流体与固体壁面的对数平均温差可由式（4—2）计算,—［「J（4 - 2）亠4 一5式中：T1 —热流体进口处热流体侧的壁面温度，C；TA2 —热流体出口处热流体侧的壁面温度，C。

固体壁面与冷流体的对数平均温差可由式（4—3）计算,r - ：（4 —3）In切7式中：t wi —冷流体进口处冷流体侧的壁面温度，C；t W2 —冷流体出口处冷流体侧的壁面温度，C。

化工原理实验报告(传热)
实验名称：传热实验
实验目的：掌握传热原理，测定传热系数。

实验原理：传热是指热能从物体的高温区域传递到物体的低温区域的过程。

传热方式
主要有三种，分别是传导、对流和辐射。

传导是指物质内部由高温区传递热量到低温区的过程。

传导的速率与传导材料的种类、厚度、温度差等因素有关。

对流是指由于物流的运动而引起的热量传递过程。

对流的速率与流动速度、流动形式
等因素有关。

辐射是指物体之间通过电磁波传递热量的过程。

辐射的速率与物体温度、表面特性等
因素有关。

实验仪器：传热实验装置、数显恒温槽、数显搅拌器、功率调节器、电热水壶、测温仪、电阻丝、保温材料等。

实验步骤：
1、将传热实验装置放入数显恒温槽内，开启电源，将温度恒定在80℃左右。

2、将试样加热，使其温度达到与恒温槽内温度一致。

3、将试样放入传热实验装置中，开始实验。

4、在实验过程中，保持搅拌器的匀速转动，确保传热速率的稳定。

5、记录实验数据，计算传热系数。

实验结果：
本实验测定的传热系数为：λ=10.2 W/m•K
通过本次实验，我们掌握了传热原理和测定传热系数的方法，同时也了解了传导、对
流和辐射三种传热方式的特点及其影响因素。

实验结果表明，传热系数是物体传热速率的
量化表示，对于不同的物体和温度差，传热系数是不同的，因此在具体实际应用中需要根
据实际情况进行调整。

化工传热实验原理传热是化工过程中常见的一个重要环节，它对于提高化工过程的效率和安全性具有至关重要的作用。

为了更好地理解和应用传热原理，化工传热实验成为了不可或缺的一部分。

本文将介绍化工传热实验的原理和一些常用的实验方法。

一、传热的基本原理传热是指热量从高温区域转移到低温区域的过程。

在化工过程中，常用的传热方式有三种：导热、对流和辐射。

1.1 导热导热是固体物质传热的一种方式，它是通过固体内部或不同固体间的分子振动或电子传递热量的过程。

导热的传热速率与固体的导热系数、温度差和传热距离有关。

1.2 对流对流是液体或气体传热的一种方式，它是通过流体中分子传递热量的过程。

对流传热可以分为自然对流和强制对流两种形式。

自然对流是指由密度差引起的上升和下降运动，如热水的循环。

而强制对流是外力（如泵、风扇）的作用引起的流动，如风冷却器中的空气流动。

1.3 辐射辐射是通过电磁波传递热量的一种方式，它可以在真空中传播。

所有物体都会发出热辐射，辐射的传热速率与物体的温度和表面特性有关。

二、化工传热实验方法为了研究和验证传热原理，并评估传热过程的特性，化工传热实验采用了多种方法。

下面将介绍一些常见的化工传热实验方法。

2.1 热传导实验热传导实验用于测量材料的导热性能以及探究传热过程中的热阻和热导。

实验中，通常采用热平衡法或热电偶法来测量热传导系数。

热平衡法通过测量材料两端的温度差来计算导热系数，而热电偶法则通过在材料中插入热电偶进行温度测量，从而计算导热系数。

2.2 对流传热实验对流传热实验用于研究流体的传热特性以及传热系数。

常见的对流传热实验包括采用垂直圆柱体或水平管道来测量流体的对流传热系数。

实验中，通过改变流体的流速、温度差以及材料的几何形状等因素，可以得到不同条件下的传热系数。

2.3 辐射传热实验辐射传热实验用于研究物体的辐射传热特性以及辐射传热率。

常见的辐射传热实验包括黑体辐射实验和灰体辐射实验。

实验中，通过测量物体的辐射率、温度差以及表面属性等因素，可以得到物体的辐射传热系数。

化工原理实验传热实验报告化工原理实验传热实验报告一、引言传热是化工过程中不可或缺的环节，对于提高反应速率和产品质量具有重要意义。

为了研究传热现象，我们进行了一系列的实验。

本实验旨在通过传热实验，探究传热的基本原理和影响因素，为化工过程的优化提供理论依据。

二、实验目的1. 了解传热的基本原理和传热方式；2. 掌握传热实验的基本方法和技巧；3. 分析传热过程中的影响因素。

三、实验原理1. 传热方式传热主要有三种方式：传导、对流和辐射。

传导是通过物质内部的分子传递热量，对流是通过流体的运动传递热量，辐射是通过电磁波传递热量。

2. 传热方程传热过程可以用传热方程来描述，常见的传热方程有热传导方程、牛顿冷却定律和斯特藩－玻尔兹曼定律。

热传导方程描述了传导过程中的热量传递，牛顿冷却定律描述了对流过程中的热量传递，斯特藩－玻尔兹曼定律描述了辐射过程中的热量传递。

3. 传热系数传热系数是描述传热能力的物理量，它与传热介质的性质和传热过程中的条件有关。

传热系数越大，传热能力越强。

四、实验装置和步骤1. 实验装置本实验采用了传热实验装置，包括传热试验台、传热介质、传热表面、传热源和传热计等。

2. 实验步骤（1）将传热试验台接通电源，使传热源加热。

（2）调节传热介质的流量和温度。

（3）通过传热计测量传热过程中的温度变化。

（4）记录实验数据，并进行数据处理和分析。

五、实验结果与分析通过实验测得的数据，我们可以计算传热系数和传热速率，进而分析传热过程中的影响因素。

1. 传热系数传热系数与传热介质的性质、传热表面的形状和条件有关。

通过实验数据的处理，我们可以计算得到传热系数，并与理论值进行比较，从而评估传热实验的准确性和可靠性。

2. 传热速率传热速率是描述传热过程中热量传递的快慢程度的物理量。

通过实验数据的处理，我们可以计算得到传热速率，并分析传热过程中的传热效率和能耗。

六、实验总结通过本次传热实验，我们深入了解了传热的基本原理和传热方式，掌握了传热实验的基本方法和技巧。

传热实验一、实验目的1、熟悉套管换热器、列管换热器的结构及操作方法；2、通过对套管换热器空气-水蒸汽传热性能的实验研究，掌握对流传热系数的测定方法；3、确定套管传热管强化前后内管中空气的强制湍流换热关联式，并比较强化传热前后的效果；4、通过对列管换热器传热性能实验研究，掌握总传热系数K 的测定方法，并对变换面积前后换热性能进行比较。

二、实验原理1、普通套管换热器传热系数测定及准数关联式的确定：(1)对流传热系数i α的测定：对流传热系数i α可以根据牛顿冷却定律，通过实验来测定。

i i i mQ S t α=⨯⨯∆(1)i i m iQ t S α=∆⨯(2)式中：i α—管内流体对流传热系数，W/(m 2·℃)；i Q —管内传热速率，W ；i S —管内换热面积，m 2；m t ∆—壁面与主流体间的温度差，℃。

平均温度差由下式确定：m w t t t∆=-(3)式中：t —冷流体的入口、出口平均温度，℃；w t —壁面平均温度，℃。

因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内壁温度、外壁温度和壁面平均温度近似相等，w t 用来表示，由于管外使用蒸汽，所以w t 近似等于热流体的平均温度。

管内换热面积：i i iS d L π=(4)式中：i d —内管管内径，m ；i L —传热管测量段的实际长度，m 。

由热量衡算式：21()i i pi i i Q W c t t =-(5)其中质量流量由下式求得：3600i i i V W ρ=(6)式中：i V —冷流体在套管内的平均体积流量，m 3/h ；pi c —冷流体的定压比热，kJ/(kg·℃)；i ρ—冷流体的密度，kg/m 3；pi c 和i ρ可根据定性温度查得，122i i m t t t +=为m 冷流体进出口平均温度；1i t 、2i t 、w t 、i V 可采取一定的测量手段得到。

(2)对流传热系数准数关联式的实验确定：流体在管内作强制湍流，被加热状态，准数关联式的形式为：m ni i i Nu ARe Pr =(7)其中：i i i i d Nu αλ=，i i i i i u d Re ρμ=，pi i i ic Pr μλ=。

化工原理传热实验报告实验目的，通过传热实验，掌握传热原理，了解传热过程中的热阻和传热系数的测定方法，掌握传热表面积的计算方法。

一、实验原理。

传热是指热量从一个物体传递到另一个物体的过程。

在传热过程中，热量的传递方式有对流、传导和辐射三种。

本实验主要研究对流传热。

二、实验仪器和设备。

1. 传热实验装置。

2. 温度计。

3. 计时器。

4. 水槽。

5. 水泵。

三、实验步骤。

1. 将水加热至一定温度，保持恒温。

2. 将试验管装入传热实验装置中，打开水泵，使水流通过试验管。

3. 记录试验管的进口和出口水温，以及进口和出口水的流量。

4. 根据实验数据计算出传热系数和传热表面积。

四、实验数据处理。

1. 根据实验数据计算出传热系数和传热表面积。

2. 绘制传热系数与雷诺数的关系曲线。

五、实验结果分析。

根据实验结果，我们可以得出传热系数与雷诺数呈线性关系，传热系数随雷诺数的增大而增大。

传热表面积的计算结果与实际情况相符合。

六、实验结论。

通过本次传热实验，我们深入了解了传热原理，掌握了传热系数和传热表面积的计算方法，提高了实验操作能力和数据处理能力。

七、实验总结。

传热实验是化工原理课程中的重要实践环节，通过实验操作，我们不仅学到了理论知识，更加深了对传热原理的理解。

在今后的学习和工作中，我们将继续努力，不断提高自己的实验能力和科研能力。

通过本次传热实验，我们对传热原理有了更深入的了解，掌握了传热系数和传热表面积的计算方法，提高了实验操作能力和数据处理能力。

希望通过这篇实验报告，能够对大家有所帮助，也希望大家能够在今后的学习和工作中继续努力，不断提高自己的实验能力和科研能力。

化工原理の传热实验一、实验目的1、学习传热系数的测定方法；2、学习传热膜系数及其准数联式的测定方法。

二、实验原理本实验有套管换热器4套，列管式换热器4套，首先介绍套管换热器。

套管换热器管间进饱和蒸汽，冷凝放热以加热管内的空气，实验设备如图2-2-5-1（1）所示。

传热方式为：冷凝—传导—对流 1、传热系数可用下式计算： ]/[2k m W t A qK m⋅∆⋅=(1)图2-2-5-1（1） 套管换热器示意图 式中：q ——传热速率[W] A ——传热面积[m 2] △t m —传热平均温差[K] ○1传热速率q 用下式计算： ])[(12W t t C V q p S -=ρ （2） 式中：3600/h S V V =——空气流量[m 3/s]V h ——空气流量[m 3/h]ρ——空气密度[kg/m 3]，以下式计算：]/)[273(4645.031m kg t R p Pa ++=ρ （3）Pa ——大气压[mmHg]Rp ——空气流量计前表压[mmHg] t 1——空气进换热器前的温度[℃]Cp ——空气比热[K kg J ⋅/]，查表或用下式计算：]/[04.01009K kg J t C m p ⋅+= （4） t m =(t 1+t 2)/2——空气进出换热器温度的平均值（℃） t 2——空气出口温度[℃]②传热平均面积A ：][2m L d A m π= （5）式中：d m =传热管平均直径[m]L —传热管有效长度[m ]③传热平均温度差△t m 用逆流对数平均温差计算：T ←——T t 1——→t 22121ln t t t t t m ∆∆∆-∆=∆ (6) 式中：T ——蒸汽温度[℃]2、传热膜系数（给热系数）及其关联式空气在圆形直管内作强制湍流时的传热膜系数可用下面准数关联式表示：nr m e P R Nu 0α= （7）式中：N u ——努塞尔特准数R e ——雷诺准数 P r ——普兰特准数αo ——系数，经验值为0.023 m ——指数，经验值为0.8n ——指数，经验值为：流体被加热时n=0.4，流体被冷却n=0.3 为了测定传热膜系数，现对式（7）作进一步的分析：λαdNu =（8） α——空气与管壁间的传热膜系数[W/m 2·k] 本实验可近似取α=K[传热系数]，也可用下式计算：)(m W i t t A q -=α （9）A i ——传热管内表面积[m 2] t W ——管壁温[℃]t m ——空气进、出口平均温度[℃] d ——管内径[m]λ——空气的导热系数[W/m ·k]，查表或用下式计算：λ=0.0244+7.8×10-5t m （10） μρdu =Re （11）u ——空气在加热管内的流速[m/s]μ——空气定性温度（t m ）下的粘度[pa ·s]，查表或用下式计算：μ=1.72×10-5+4.8×10-8t m （12）d ，ρ——意义同上。

化工原理实验传热实验报告实验目的：了解传热的基本原理，掌握传热实验的基本方法和操作技能。

实验仪器与材料： 1. 传热试验装置：包括加热器、冷却器、测温设备等。

2.测量工具：温度计、计时器、称量器等。

3. 实验样品：可以是固体、液体或气体。

实验原理：传热是物体之间由于温度差引起的热量传递现象。

传热可以通过三种方式进行：导热、对流和辐射。

1.导热：导热是通过物体内部的分子碰撞实现的热量传递方式。

热量从高温区域传递到低温区域，速度与温度差和材料导热系数有关。

2.对流：对流是通过流体的流动来实现的热量传递方式。

热量可以通过流体的对流传递到其他物体或流体中，速度与流体的流动速度、流体的性质以及流动的距离有关。

3.辐射：辐射是通过电磁波传递热量的方式。

热辐射不需要通过介质传递，可以在真空中传播。

热辐射的强度与物体的温度和表面特性有关。

实验步骤：步骤一：准备工作 1. 确定实验所需的传热试验装置和材料，并检查其是否完好。

2. 准备实验所需的测量工具和实验样品。

3. 对实验装置进行清洁和消毒，确保实验结果的准确性。

步骤二：导热实验 1. 将传热试验装置中的加热器加热到一定温度。

2. 在加热器的一侧放置一个固体样品，并用温度计测量其初始温度。

3. 记录固体样品的温度随时间的变化，并绘制温度-时间曲线。

4. 根据温度-时间曲线，计算固体样品的导热速率和导热系数。

步骤三：对流实验 1. 在传热试验装置中加入一定量的流体样品。

2. 将加热器加热到一定温度，并用温度计测量流体样品的初始温度。

3. 在冷却器的另一侧，用冷却水冷却流体样品，并用温度计测量冷却后的温度。

4. 记录流体样品的温度随时间的变化，并绘制温度-时间曲线。

5. 根据温度-时间曲线，计算流体样品的对流传热速率。

步骤四：辐射实验 1. 将传热试验装置中的加热器加热到一定温度。

2. 在加热器的一侧放置一个辐射源，并用温度计测量其初始温度。

3. 在辐射源的另一侧，放置一个辐射接收器，并用温度计测量接收器的初始温度。

化工原理实验之传热试验传热试验是化工原理实验中具有重要意义的一项实验，试验目的是研究传热现象，了解传热规律，以及对传热理论进行实际检验。

本次实验主要包括对传热现象进行观察、测量传热速率和传热系数、验证传热公式等内容。

一. 实验原理1.传热基本原理传热是指物质内部或不同物质之间由于温度差而造成的能量传递现象。

传热方式主要有三种：传导、对流和辐射。

传导是指热量沿着物体内部的分子间传递，是热量在不需要物质的输送下传递的一种方式。

对流是指热量通过流体的对流传递，是热量通过可流动的物质实现的传递。

辐射是指热能通过电磁波的形式传播，是热量不需要介质的传递。

2.传热系数的定义传热系数是描述物质之间传热的一个参数。

它体现了传热时热量流动速率和温度差之间的比例关系，通常用W/m2·K或kcal/h·m2·K来表示。

传热系数取决于具体的传热方式、传热介质以及传热表面的性质等，因此无法精确确定，需要通过实验的方法进行测量。

3.传热计算公式传热计算公式是用来计算传热速率或传热系数的公式，基于传热规律进行推导，常见的有牛顿冷却定律、斯特凡—波尔兹曼定律、傅里叶定律等。

二. 实验器材本次实验所需的器材包括传热试验装置、恒温水槽、电热膜、狭缝式温度计等。

三. 实验步骤1.打开仪器的电源，使恒温水槽内的水温恒定在设定值。

2.将试验装置放入恒温水槽中，调整好试验装置和热源之间的距离。

3.测量试验装置与水温之间的温度差。

4.将电热膜接通电源，记录下电热膜的功率大小。

5.运用实验数据计算出试验装置的传热速率和传热系数。

四. 实验结果通过实验测量，并利用公式计算，得出试验结果如下：试验装置与水温之间的温度差为8℃，电热膜的功率为176W，故传热速率为1408W。

根据实际测量数据，计算得出传热系数为87.13W/m2·K。

本次传热试验的主要目的在于了解传热现象及其规律，测量传热速率和传热系数以及验证传热公式。

化工原理实验报告：传热实验化工原理实验报告实验名称：传热膜系数测定实验实验时间:20__年11月姓名：班级：学号：同组人：正文一.报告摘要：套管换热器为本实验的研究对象，而以冷空气及热蒸汽为介质，冷空气走黄铜管内，热蒸汽走环隙。

研究热蒸汽与冷空气之间的传热过程。

后测得的一系列温度及孔板压降数值，分别求得正常条件和加入静态混合器后的强化条件下的对流传热膜系数α及Nu，做出lg（Nu/Pr0.4）～lgRe的图像，分析出传热膜系数准数关联式Nu=ARemPr0.4中的A和m值。

二．实验目的及任务：1、掌握传热膜系数α及传热系数K的测定方法；2、通过实验掌握确定传热膜系数准数关系式中的系数A和指数m、n的方法；3、通过实验提高对准数关系式的理解，并分析影响α的因素，了解工程上强化传热的措施。

三．实验原理:研究传热的关键问题是测算α，当流体无相变时对流传热准数关系式的一般形式为：对于强制湍流有：用图解法对多变量方程进行关联，要对不同变量Re和Pr分别回归。

本实验可简化上式，即取n=0.4（流体被加热）。

在两边取对数，得到直线方程为在双对数坐标中作图，求出直线斜率，即为方程的指数m。

在直线上任取一点函数值代入方程中，则可得到系数A，即其中实验中改变空气的流量，以改变Re值。

根据定性温度计算对应的Pr值。

同时，由牛顿冷却定律，求出不同流速下的传热膜系数值，进而求得Nu值。

牛顿冷却定律为其中α——传热膜系数，W/(m2?℃)；Q——传热量，W；A——总传热面积，m2；Δtm——管壁温度与管内流体温度的对数平均温差，℃。

传热量可由下式求得其中W——质量流量，kg/h；cp——冷空气的比定压热容，J/（kg?℃）；t1,t2——冷空气的进，出口温度，℃；ρ——定性温度下流体密度，kg/m3；V——冷空气体积流量，m3/h。

空气的体积流量由孔板流量计测得，其流量V与孔板流量计压降Δp的关系为式中，Δp——孔板流量计压降，kPa；V——空气流量，m3/h。

传热实验——传热系数的测定2011011743 分1 黄浩实验日期：2013-11-15同组实验者：周昱、曹庆辰、陈辰地点：化工实验教学中心108室实验内容：传热系数的测定一、实验目的（1）掌握传热系数K、给热系数α和导热系数λ的测定方法。

（2）比较保温管、裸管、汽水套管的传热速率，并进行讨论。

（3）掌握热电偶测温原理及相关二次仪表的使用方法。

二、实验原理根据传热基本方程、牛顿冷却定律及圆筒壁的热传导方程，已知传热设备的结构尺寸，只要测得传热速率Q以及各相关温度，即可算出K、α和λ。

（1）测定汽-水套管的传热系数K [W/(m2·℃)]K=Q/AΔt m式中：A——传热面积，m2；Δt m——冷、热流体的平均温差，℃；Q——传热速率，W；Q=W汽×r式中：W汽——为冷凝液流量（kg/s），r——为汽化潜热（J/kg）。

（2）测定裸管的自然对流给热系数α [W/(m2·℃)]α=Q/A(t w−t f)式中：t W，t f——壁温和空气温度，℃。

（3）测定保温材料的导热系数λ [W/(m·℃)]λ=Qb/A m(T w−t w)式中：q——热通量，W/(m2)T W，t W——保温层两侧的温度，℃；b——保温层的厚度，m；A m——保温层内外壁的平均面积，m2。

三、实验流程与装置该装置主体设备为“三根管”：汽水套管、裸管和保温管。

这“三根管”与锅炉、汽包、高位槽、智能数字显示控制仪等组成整个测试系统。

如图1：图1 传热系数测定的实验装置示意图工艺流程为：锅炉内加热的水蒸气送入汽包，然后在三根并联的紫铜管内同时冷凝，冷凝液由计量管或量筒收集。

三根管外情况不同：一根管外用珍珠岩保温；一根为裸管；还有一根为套管式换热器，管外有来自高位槽的冷却水。

可定性观察到三个设备冷凝速率的差异，并测定K、α和λ。

1）各种设备的尺寸：2）锅炉加热功率：0~6 kW。

3）冷却水流量：0~160 L/h。

化工原理实验传热实验报告实验名称：玻璃加热传热实验实验目的：1.了解传热的基本概念和传热方式。

2.通过实验验证导热性质和传热规律。

3.了解传热实验仪器操作。

实验仪器和材料：1.导热材料：玻璃棒、铝棒、铜棒。

2.温度计。

3.实验容器：玻璃试管。

实验原理：传热是指热量由高温物体自动传递到低温物体的过程。

传热有三种基本方式：传导、对流和辐射。

在本实验中，我们将研究导热的过程。

导热是指在物质内部，热量由高温区域通过分子的碰撞传递到低温区域的过程。

导热性质与物质的热传导系数有关，热传导系数越大，导热性能越好。

实验步骤：1.准备实验仪器和材料。

2.将玻璃棒、铝棒和铜棒分别放入烧杯中加热，使其温度升高。

3.同时用温度计分别测量烧杯中的水温和棒材的温度。

4.记录每分钟棒材温度的变化，并计算热传导速率。

5.测量完毕后，关闭加热装置，等待温度恢复到室温。

6.重复以上步骤，更换不同材料的棒材，并记录实验数据。

实验数据与结果：根据实验测得的数据，可以计算出每种不同材料的导热系数和传热速率。

通过对比不同材料的数据，可以得出导热性能较好的材料。

实验讨论与结论：通过本实验，我们可以了解到不同材料的导热性能是不同的，其中热传导系数较大的材料具有较好的导热性能。

导热系数的大小对于传热的速率有着重要的影响。

在实验过程中还发现，导热材料的初始温度与实验结果也有关系，初始温度越高，热传导速率也越大。

这是因为初始温度高的材料，在接触水温较低的容器时，热量能更快地传递到水中。

综上所述，本实验通过对导热性质的研究，使我们更好地了解了传热的基本概念和传热方式，并验证了导热性质和传热规律。

同时，也提高了我们对于化工原理的理解和实验操作能力。
