胶件螺孔设计尺寸

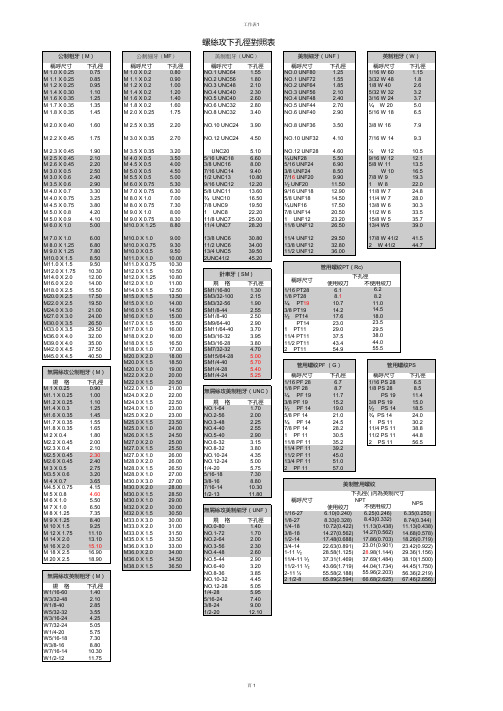

工作表1公制粗牙稱呼尺寸下孔徑稱呼尺寸下孔徑稱呼尺寸下孔徑稱呼尺寸下孔徑稱呼尺寸下孔徑M2*0.4M 1.0 X 0.250.75M 1.0 X 0.20.80NO.1 UNC64 1.55NO.0 UNF80 1.251/16 W 60 1.15M2.5*0.45M 1.1 X 0.250.85M 1.1 X 0.20.90NO.2 UNC56 1.80NO.1 UNF72 1.553/32 W 48 1.8M3*0.5M 1.2 X 0.250.95M 1.2 X 0.2 1.00NO.3 UNC48 2.10NO.2 UNF64 1.851/8 W 40 2.6M3.5*0.75M 1.4 X 0.30 1.10M 1.4 X 0.2 1.20NO.4 UNC40 2.30NO.3 UNF56 2.105/32 W 32 3.2M4*0.7M 1.6 X 0.35 1.25M 1.6 X 0.2 1.40NO.5 UNC40 2.60NO.4 UNF48 2.403/16 W 24 3.7M5*0.8M 1.7 X 0.35 1.35M 1.8 X 0.2 1.60NO.6 UNC32 2.80NO.5 UNF44 2.70¼ W 20 5.0M6*1M 1.8 X 0.35 1.45M 2.0 X 0.25 1.75NO.8 UNC32 3.40NO.6 UNF40 2.905/16 W 18 6.5M8*1.25M 2.0 X 0.40 1.60M 2.5 X 0.35 2.20NO.10 UNC24 3.90NO.8 UNF36 3.503/8 W 167.9M10*1.5M 2.2 X 0.45 1.75M 3.0 X 0.35 2.70NO.12 UNC24 4.50NO.10 UNF32 4.107/16 W 149.3M12*1.75M 2.3 X 0.45 1.90M 3.5 X 0.35 3.20¼ UNC20 5.10NO.12 UNF28 4.60½ W 1210.5M 2.5 X 0.45 2.10M 4.0 X 0.5 3.505/16 UNC18 6.60¼ UNF28 5.509/16 W 1212.1M 2.6 X 0.45 2.20M 4.5 X 0.5 4.003/8 UNC168.005/16 UNF24 6.905/8 W 1113.5M 3.0 X 0.5 2.50M 5.0 X 0.5 4.507/16 UNC149.403/8 UNF248.50¾ W 1016.5M 3.0 X 0.6 2.40M 5.5 X 0.5 5.001/2 UNC1310.807/16 UNF209.907/8 W 919.3M 3.5 X 0.6 2.90M 6.0 X 0.75 5.309/16 UNC1212.20½ UNF2011.50 1 W 822.0M 4.0 X 0.7 3.30M 7.0 X 0.75 6.305/8 UNC1113.609/16 UNF1812.9011/8 W 724.8M 4.0 X 0.75 3.25M 8.0 X 1.07.00¾ UNC1016.505/8 UNF1814.5011/4 W 728.0M 4.5 X 0.75 3.80M 8.0 X 0.757.307/8 UNC919.50¾ UNF1617.5013/8 W 630.3M 5.0 X 0.8 4.20M 9.0 X 1.08.00 1 UNC822.207/8 UNF1420.5011/2 W 633.5M 5.0 X 0.9 4.10M 9.0 X 0.758.3011/8 UNC725.00 1 UNF1223.2015/8 W 535.7M 6.0 X 1.0 5.00M10.0 X 1.258.8011/4 UNC728.2011/8 UNF1226.5013/4 W539.0M 7.0 X 1.0 6.00M10.0 X 1.09.0013/8 UNC630.8011/4 UNF1229.5017/8 W 41/241.5M 8.0 X 1.25 6.80M10.0 X 0.759.3011/2 UNC634.0013/8 UNF1232.80 2 W 41/244.7M 9.0 X 1.257.80M10.0 X 0.59.5013/4 UNC539.5011/2 UNF1236.00M10.0 X 1.58.50M11.0 X 1.010.002UNC41/245.20M11.0 X 1.59.50M11.0 X 0.7510.30M12.0 X 1.7510.30M12.0 X 1.510.50M14.0 X 2.012.00M12.0 X 1.2510.80M16.0 X 2.014.00M12.0 X 1.011.00規 格下孔徑使用絞刀M18.0 X 2.515.50M14.0 X 1.512.50SM1/16-80 1.301/16 PT28 6.1M20.0 X 2.517.50M15.0 X 1.513.50SM3/32-100 2.151/8 PT288.1M22.0 X 2.519.50M15.0 X 1.014.00SM3/32-56 1.90¼ PT 1910.7M24.0 X 3.021.00M16.0 X 1.514.50SM1/8-44 2.553/8 PT1914.2M27.0 X 3.024.00M16.0 X 1.015.00SM1/8-40 2.50½ PT1417.6M30.0 X 3.526.50M17.0 X 1.515.50SM9/64-40 2.90¾ PT1423.0M33.0 X 3.529.50M17.0 X 1.016.00SM11/64-40 3.70 1 PT1129.0M36.0 X 4.032.00M18.0 X 2.016.00SM3/16-32 3.9511/4 PT1137.5M39.0 X 4.035.00M18.0 X 1.516.50SM3/16-28 3.8011/2 PT1143.4M42.0 X 4.537.50M18.0 X 1.017.00SM7/32-32 4.70 2 PT1154.9M45.0 X 4.540.50M20.0 X 2.018.00SM15/64-28 5.00M20.0 X 1.518.50SM1/4-40 5.70M20.0 X 1.019.00SM1/4-28 5.40M22.0 X 2.020.00SM1/4-245.25稱呼尺寸下孔徑稱呼尺寸下孔徑規 格下孔徑M22.0 X 1.520.501/16 PF 28 6.71/16 PS 28 6.5M 1 X 0.250.90M22.0 X 1.021.001/8 PF 288.71/8 PS 288.5M1.1 X 0.25 1.00M24.0 X 2.022.00¼ PF 1911.7¼ PS 1911.4M1.2 X 0.25 1.10M24.0 X 1.522.50規 格下孔徑3/8 PF 1915.23/8 PS 1915.0M1.4 X 0.3 1.25M24.0 X 1.023.00NO.1-64 1.70½ PF 1419.0½ PS 1418.5M1.6 X 0.35 1.45M25.0 X 2.023.00NO.2-56 2.005/8 PF 1421.0¾ PS 1424.0M1.7 X 0.35 1.55M25.0 X 1.523.50NO.3-48 2.25¾ PF 1424.5 1 PS 1130.2M1.8 X 0.35 1.65M25.0 X 1.024.00NO.4-40 2.557/8 PF 1428.211/4 PS 1138.8M 2 X 0.4 1.80M26.0 X 1.524.50NO.5-40 2.90 1 PF 1130.511/2 PS 1144.8M2.2 X 0.45 2.00M27.0 X 2.025.00NO.6-32 3.1511/8 PF 1135.2 2 PS 1156.5M2.3 X 0.4 2.10M27.0 X 1.525.50NO.8-32 3.8011/4 PF 1139.2M2.5 X 0.45 2.30M27.0 X 1.026.00NO.10-24 4.3511/2 PF 1145.0M2.6 X 0.45 2.40M28.0 X 2.026.00NO.12-24 5.0013/4 PF 1151.0M 3 X 0.5 2.75M28.0 X 1.526.501/4-20 5.75 2 PF 1157.0M3.5 X 0.6 3.20M28.0 X 1.027.005/16-187.30M 4 X 0.7 3.65M30.0 X 3.027.003/8-168.80M4.5 X 0.75 4.15M30.0 X 2.028.007/16-1410.30M 5 X 0.8 4.60M30.0 X 1.528.501/2-1311.80M 6 X 1.0 5.50M30.0 X 1.029.00M 7 X 1.0 6.50M32.0 X 2.030.00使用絞刀M 8 X 1.257.35M32.0 X 1.530.501/16-27 6.10(0.240) 6.35(0.250)M 9 X 1.258.40M33.0 X 3.030.00規 格下孔徑1/8-278.33(0.328)8.74(0.344)M 10 X 1.59.25M33.0 X 2.031.00NO.0-80 1.401/4-1810.72(0.422)11.13(0.438)M 12 X 1.7511.10M33.0 X 1.531.50NO.1-72 1.703/8-1814.27(0.562)14.68(0.578)M 14 X 2.013.10M35.0 X 1.533.50NO.2-64 2.001/2-1417.48(0.688)18.26(0.719)M 16 X 2.015.10M36.0 X 3.033.00NO.3-56 2.303/4-1422.63(0.891)23.42(0.922)M 18 X 2.5 16.90M36.0 X 2.034.00NO.4-48 2.601-11 ½28.58(1.125)29.36(1.156)M 20 X 2.518.90M36.0 X 1.534.50NO.5-44 2.9011/4-11 ½37.31(1.469)38.10(1.500)M38.0 X 1.536.50NO.6-40 3.2011/2-11 ½43.66(1.719)44.45(1.750)NO.8-36 3.852-11 ½55.58(2.188)56.36(2.219)NO.10-32 4.45 2 1/2-865.89(2.594)67.46(2.656)規 格下孔徑NO.12-28 5.05W1/16-60 1.401/4-28 5.95W3/32-48 2.105/16-247.40W1/8-40 2.853/8-249.00W5/32-32 3.551/2-2012.10W3/16-24 4.25W7/32-24 5.05W1/4-20 5.75W5/16-187.30W3/8-168.80W7/16-1410.30W1/2-1211.75英制粗牙（W ）管用螺紋PT （Rc)針車牙（SM ）稱呼尺寸下孔徑不使用絞刀螺絲攻下孔徑對照表公制粗牙（M ）公制細牙（MF ）美制粗牙（UNC ）美制細牙（UNF ）18.023.529.538.06.28.211.014.5NPS無屑絲攻美制細牙（UNF ）不使用絞刀6.25(0.246)44.055.5管用螺紋PF （G ）管用螺紋PS8.43(0.332)11.13(0.438)14.27(0.562)17.86(0.703)無屑絲攻公制粗牙（M ）無屑絲攻美制粗牙（UNC ）美制管用螺紋稱呼尺寸下孔徑( )內為英制尺寸NPT無屑絲攻英制粗牙（M ）55.96(2.203)66.68(2.625)23.01(0.901)28.98(1.144)37.69(1.484)44.04(1.734)頁 1。

塑胶产品结构设计准则--洞孔 (Hole)在塑胶件上开孔使其和其它部件相接合或增加产品功能上的组合是常用的手法，洞孔的大小及位置应尽量不会对产品的强度构成影响或增加生产的复杂性，以下是在设计洞孔时须要考虑的几个因素。

相连洞孔的距离或洞孔与相邻产品直边之间的距离不可少於洞孔的直径，如孔离边位或内壁边之要点图。

与此同时，洞孔的壁厚理应尽量大，否则穿孔位置容易产生断裂的情况。

要是洞孔内附有螺纹，设计上的要求即变得复杂，因为螺纹的位置容易形成应力集中的地方。

从经验所得，要使螺孔边缘的应力集中系数减低至一安全的水平，螺孔边缘与产品边缘的距离必须大於螺孔直径的三倍。

孔离边位或内壁边之要点穿孔从装配的角度来看，穿孔的应用远较盲孔为多，而且较盲孔容易生产。

从模具设计的角度来看，穿孔的设计在结构上亦较为优胜，因为用来穿孔成型的边钉的两端均可受到支撑。

穿孔的做法可以是靠单一边钉两端同时固定在模具上、或两枝边钉相接而各有一端固定在模具上。

一般来说，第一种方法被认为是较好的；应用第二种方法时，两条边钉的直径应稍有不同以避免因为两条边钉轴心稍有偏差而引致产品出现倒扣的情况，而且相接的两个端面必须磨平。

盲孔盲孔是靠模具上的哥针形成，而哥针的设计只能单边支撑在模具上，因此很容易被溶融的塑料使其弯曲变形，形成盲孔出现椭圆的形状，所以哥针的长度不能过长。

一般来说，盲孔的深度只限於直径的两倍。

要是盲孔的直径只有或於1.5mm，盲孔的深度更不应大於直径的尺寸。

盲孔的设计要点钻孔大部份情况下，额外的钻孔工序应尽量被免，应尽量考虑设计孔穴可单从模具一次成型，减低生产成本。

但当需要成型的孔穴是长而窄时”即孔穴的长度比深度为大〔，因更换折断或弯曲的哥针构成的额外成本可能较辅助的後钻孔工序为高，此时，应考虑加上後钻孔工序。

钻孔工序应配合使用钻孔夹具加快生产及提高品质，亦可减少因断钻咀或经常番磨钻咀的额外成本及时间；另一做法是在塑胶成品上加上细而浅的定位孔以代替使用钻孔夹具。

胶件螺孔设计尺寸一般要求
尺寸单位：mm 补充:所提供的资料是针对自攻螺钉的,
螺钉规格为螺钉大径,快牙为大螺距螺钉.
小于2.0的螺钉有1.7;1.4;1.1..等.
螺孔直径取螺钉大径的80%~85%.
螺孔入口務必加上小導角, 容納螺絲攻入螺孔時擠出的毛邊.
螺柱絕多數模具廠都會用套管頂出, 所以內外都不要加拔模斜度.
如果螺柱很短(螺牙吃的少)孔徑可以稍微減小, 如果不影響外觀最好作穿孔.
如果螺絲柱很長, 底面又是外觀, 孔徑可以稍微加大, 然後加長螺絲有效長度
來補償, 以避免外觀縮水痕
当螺丝比较小时，配合的长度至少要大于螺丝直径的1.5倍，否则容易打滑
Boss的設計一般來說, 內徑為螺絲牙徑*0.8, Boss壁厚大於1.3mm為宜, 螺絲必須鎖入大約5牙才夠強度, 而且不費工時, Boss 要比螺紋長0.5~1mm, 以存放螺絲進入產生的毛屑.
PA就是平頭慶尖嘴的螺釘
快牙就是大螺距螺釘
胶件螺孔=0.85M(自攻螺钉的公称直径)。

胶件螺孔设计尺寸一般要求
尺寸单位：mm
一般胶壳的
M1.2螺丝柱内径0.9 外径3
M1.4螺丝柱内径1.1 外径3.2 M1.7螺丝柱内径1.4 外径3.5 M2.0螺丝柱内径1.7 外径4.0 M2.6螺丝柱内径2.2 外径4.6 M3.0螺丝柱内径2.6 外径5.2 一般锁自攻牙螺丝的BOSS直径：M2 内径1.35 外径4
M3 内径2.35 外径6
M4 内径3.35 外径7
M5 内径4.35 外径8。

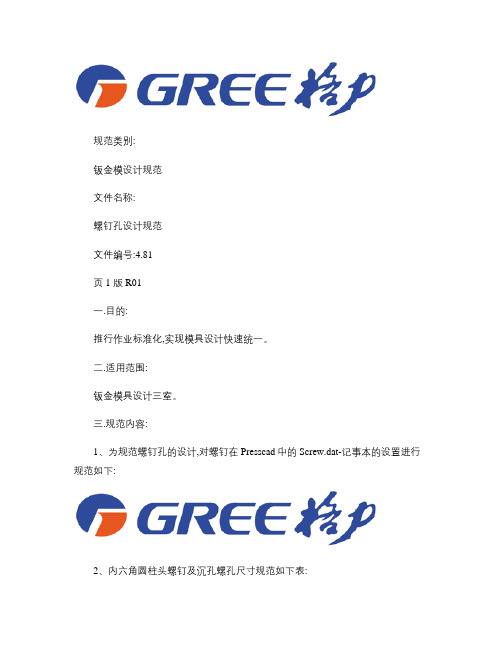

规范类别:钣金模设计规范文件名称:螺钉孔设计规范文件编号:4.81页 1 版R01一.目的:推行作业标准化,实现模具设计快速统一。

二.适用范围:钣金模具设计三室。

三.规范内容:1、为规范螺钉孔的设计,对螺钉在Presscad中的Screw.dat-记事本的设置进行规范如下:2、内六角圆柱头螺钉及沉孔螺孔尺寸规范如下表:内六角圆柱头螺钉及沉孔螺孔尺寸螺纹公称直径(dM3 M4 M5 M6 M8 M10 M12 M16 M18 M20 M24 M30 M36 螺钉直径(ds 3 4 5 6 8 10 12 16 18 20 24 30 36 螺钉过孔直径(d' 3.5 4.5 5.5 7 9 11 13 18 20 22 26 33 40 螺钉头部直径(dk 5.5 7 8.5 10 13 16 18 24 27 30 36 45 54 螺钉头沉孔直径(D 6.5 8 9.5 11 14 17.5 20 26 29 32 39 48 58 螺钉头部厚度(k 3 4 5 6 8 10 12 16 18 20 24 30 36 最小沉孔深度(H 5 7 8 9 11 13 15 18 20 22 26 35 40 公制粗牙螺纹2.53.34.25.06.8 8.5 10.3 14 15.5 17.5 21 26.5 32底孔直径(d2公制粗牙牙距P 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 2.5 3 3.5 4 螺钉最小增加长度G 1 1.5 1.5 2 2 2.5 2.5 2.5 3 3 3 3.5 3.5 备注:①螺钉性能等级采用12.9级,滚花头部;②公制粗牙螺纹底孔直径允许尺寸范围及公差参考JIS B 0209中6H或2级。

③适用于钢制件。

2、螺纹孔的深度LW2.1模板或镶块上的螺钉旋入螺孔的最小深度LW按1.5倍螺纹直径设计,螺钉装配后以不得少于8牙为底线。

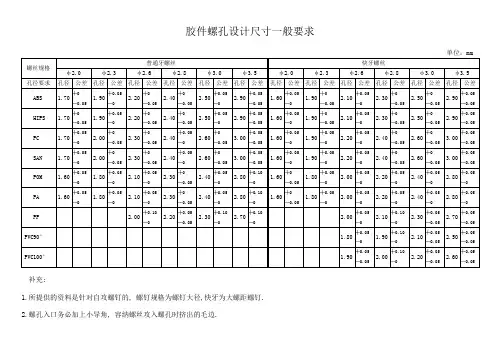

胶件螺孔设计尺寸一般要求
单位：mm
补充:
1.所提供的资料是针对自攻螺钉的, 螺钉规格为螺钉大径,快牙为大螺距螺钉.
2.螺孔入口务必加上小导角, 容纳螺丝攻入螺孔时挤出的毛边.
3.螺柱绝多数模具厂都会用套管顶出, 所以内外都不要加拔模斜度.
4.如果螺柱很短(螺牙吃的少)孔径可以稍微减小, 如果不影响外观最好作穿孔.
5.如果螺丝柱很长, 底面又是外观, 孔径可以稍微加大, 然后加长螺丝有效长度来补偿, 以避免外观缩水痕
6.当螺丝比较小时，配合的长度至少要大于螺丝直径的1.5倍，否则容易打滑
7.Boss的设计一般来说, 内径为螺丝牙径*0.8-0.85, Boss壁厚大于1.3mm为宜, 螺丝必须锁入大约5牙才够强度, 而且不费工时, Boss要比螺纹长0.5-1mm, 以存放螺丝进入产生的毛屑.。

螺丝与塑胶柱的基本设计要求螺丝是电子产品中最常使用的组装方式之一，但是大家却常常忽略了螺丝和塑胶柱的设计要求，而造成一些组装上的不便，比如说塑胶柱滑牙、塑胶柱开裂或者断裂、螺丝断裂 、螺丝头破损…等这里提供一些螺丝与塑胶柱的基本设计要求，供大家参考：图 1塑胶螺丝柱参考尺寸：螺丝柱外径=螺丝直径 x 螺丝柱因子螺丝孔直径=螺丝直径 x 螺丝孔因子螺丝孔深度=螺丝直径 x 螺丝孔深度因子当塑胶柱在锁螺丝的时候，一般有两种方式产生螺纹：a.螺纹成型：当螺丝旋入塑胶柱时，是通过冷流加工（俗称挤压）来产生螺纹的，塑胶会产生局部变形而不是被切削，故称之为螺纹成型。

（无碎屑产生）b.螺纹切削：当螺丝切削螺旋前进时，它会切削部分内塑胶壁，而完成工作，这样就会产生螺纹及一些碎屑。

（有碎屑产生）注：通常热塑性材料的螺纹是——螺纹成型。

热固性材料的螺纹是——螺纹切削。

注意事项：a.螺丝孔的直径必须比螺丝的外圆直径稍微小一些，否则容易滑牙，但也不宜太小，否则不易旋入或开裂。

b.螺丝柱要有足够的壁厚，壁厚太小的话螺丝柱容易开裂，壁厚太大的话就容易产生缩水等不良。

c.螺丝孔的深度需要配合螺丝的直径和螺丝的长度而定，一般以使塑胶件表面不缩水为准，将深度尽可能加深，外观不顶白为宜（其最大深度为壁厚1/3～1/2），螺丝如果锁的不够深，就很容易会被外力拉开或滑牙。

d.注意与螺丝配合的塑胶件材质的选用，塑胶件材质不同将会影响比例因子的选取。

e.尽量不要采用穿板式（螺丝柱之间夹有部件）固定，这样能够增加螺丝的锁入量，使固定性能更好，从而减少塑胶柱出现滑牙等不良现象。

f.当塑胶柱的长度远远长于所用螺丝长度时，螺丝的预留孔要考虑设计一定的拔模斜度。

g.当塑胶柱长度较长时（长度/直径＞2），为了加强塑胶柱强度，防止其断掉，就要考虑增加加强筋来提高强度。

表 1 注： Material：塑胶材质Hole Factor：螺丝孔因子Boss Factor：螺丝柱因子Depth Factor：螺丝孔深度因子例如：一条M1.2 x 6.0的螺丝，其规格如下：螺丝头直径：1.90+0/-0.10螺丝外径（d）：1.20+/-0.10螺丝长度：6.0+0/-0.3现设计用在508#产品上面，塑胶件材质为ABS，其设计如下：a. 根据表1选出比例因子：螺丝孔因子=0.80螺丝柱因子=2.00螺丝孔深度因子=2.0b. 根据图1，得出：螺丝孔直径=1.2+/-0.10 x 0.80=0.96+/-0.10螺丝柱外径=1.2+/-0.10 x 2.00=2.40+/-0.10螺丝孔深度=1.2+/-0.10 x 2.0=2.40+/-0.10塑胶柱设计的最小尺寸为：螺丝孔直径=0.86～1.06mm ≥ （实际尺寸）螺丝柱外径=2.30～2.50mm ≤ （实际尺寸）螺丝孔深度=2.30～2.50mm ≤ （实际尺寸）图2 实际尺寸结论：1.螺丝孔直径1.00+0.15/-0偏大，应控制在0.86～1.06mm之间，取0.95+/-0.10。

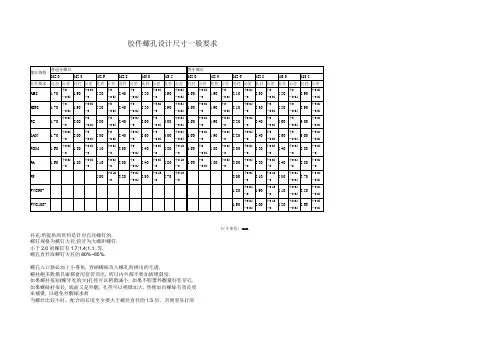

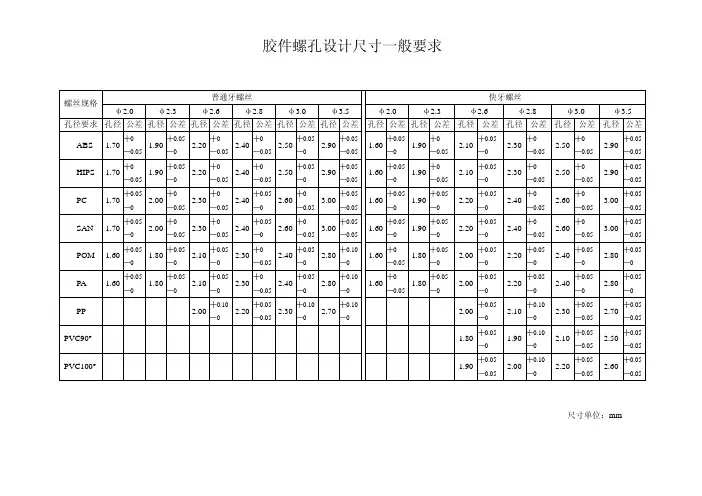

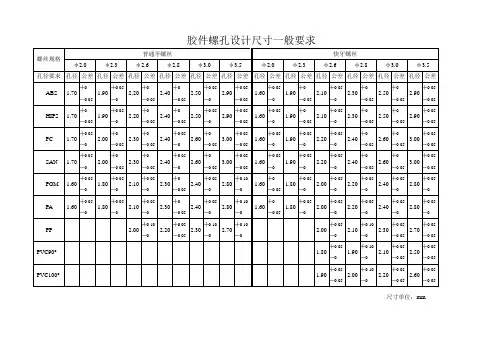

胶件螺孔设计尺寸一般要求螺丝规格φ 2.0φ 2.3普通牙螺丝φ 2.6φ 2.8φ 3.0φ 3.5φ 2.0φ 2.3快牙螺丝φ 2.6φ 2.8φ 3.0φ 3.5孔径要求 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差 孔径 公差ABS┼0┼0.05┼0┼0┼0.05┼0.05┼0.05┼0┼0.05┼0┼0┼0.051.701.902.202.402.502.901.601.902.102.302.502.90─0.05─0─0.05─0.05─0─0.05─0─0.05─0─0.05─0.05─0.05HIPS┼0┼0.05┼0┼0┼0.05┼0.05┼0.05┼0┼0.05┼0┼0┼0.051.701.902.202.402.502.901.601.902.102.302.502.90─0.05─0─0.05─0.05─0─0.05─0─0.05─0─0.05─0.05─0.05┼0.05┼0┼0┼0.05┼0┼0.05┼0.05┼0.05┼0.05┼0┼0┼0.05PC 1.702.002.302.402.603.001.601.902.202.402.603.00─0─0.05─0.05─0─0.05─0.05─0─0─0─0.05─0.05─0.05SAN┼0.05┼0┼0┼0.05┼0┼0.05┼0.05┼0.05┼0.05┼0┼0┼0.051.702.002.302.402.603.001.601.902.202.402.603.00─0─0.05─0.05─0─0.05─0.05─0─0─0─0.05─0.05─0.05POM┼0.05┼0.05┼0.05┼0┼0.05┼0.10┼0┼0.05┼0.05┼0.05┼0.05┼0.051.601.802.102.302.402.801.601.802.002.202.402.80─0─0─0─0.05─0─0─0.05─0─0─0─0─0┼0.05┼0.05┼0.05┼0┼0.05┼0.10┼0┼0.05┼0.05┼0.05┼0.05┼0.05PA 1.601.802.102.302.402.801.601.802.002.202.402.80─0─0─0─0.05─0─0─0.05─0─0─0─0─0┼0.10┼0.05┼0.10┼0.10┼0.05┼0.10┼0.05┼0.05PP2.002.202.302.702.002.102.302.70─0─0.05─0─0─0─0─0.05─0.05PVC90°┼0.05┼0.10┼0.05┼0.051.801.902.102.50─0─0─0.05─0.05PVC100°┼0.05┼0.10┼0.05┼0.051.902.002.202.60─0.05─0─0.05─0.05尺寸单位：mm美文欣赏1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
