支架验算书

现浇盖板支架验算交底书本标段涵洞盖板采用现浇方案，现以K15+330为例进行支架验算，支架采用碗扣式支架，模板采用厚1.5㎝竹胶板。

一、概况K15+330涵洞为3*2.5m暗板涵，全长26.5米，盖板边厚22cm，中厚28cm，盖板为C30混凝土，混凝土总方量18.6m3，盖板自重0.56T/m2。

二、支架搭设方案2．1计算原则根据盖板断面形式，盖板中部厚度28㎝，边部厚22㎝，以盖板中部为例进行支架计算，按混凝土恒载分布情况，混凝土自重：5.85KN/㎡。

2．2支架平面和竖向设计1. 支架立杆布置方案⑴立杆平面布置立杆柱网0.60m×0.90m(横向×纵向)，单杆承载面积0.60m×0.90＝0.54 m2；横向总宽(跨径)：B=2.4 m纵向跨度（涵长）L=26.5 m⑵竖向设置纵横向水平杆步距1.2m，扫地杆离地面20㎝。

纵横向剪刀撑每5排立杆设一道。

2.3 支架整体构造措施1、立杆立杆采用碗扣支架，上下设底托和顶托，以方便调节立杆高度。

2、水平杆底层纵横向水平杆（即扫地杆）固定在距支架基础面20㎝的立杆上。

当支架基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长与立杆固定，高低差不大于1m。

水平杆用对接扣件连接，相邻水平杆接头错开，水平杆长度不小于4m。

3、剪刀撑支架设置横向剪刀撑，中间每隔五排立杆设一排横向剪刀撑。

每排横向剪刀撑在支架横断面内设1道。

剪刀撑由低至顶连续设置，每道剪刀撑由2组斜杆组成。

剪刀撑斜杆必须落地并与扫地杆与部分立杆用旋转扣件固定。

三、支架验算1、荷载标准值计算①、永久荷载A、盖板自重：板中部位：18.6*25/(26.5*3)=5.85KN/㎡B、模板、钢托架自重：0.75 KN/㎡②、施工均布荷载施工人员及设备自重2.5 KN/㎡振捣混凝土产生的水平冲击力2 KN/㎡倾倒混凝土产生的冲击荷载2 KN/㎡合计6.5 KN/㎡2、立杆轴向力设计值板中部位：支架立网0.6×0.9m，单杆承载面积0.54㎡N=1.2(5.85+0.75)×0.54+1.4×6.5×0.54=9.19KN3、立杆稳定性验算立杆计算长度l0=h+2a=1200+2×100=1400㎜(1200㎜为立杆步距1.2米)立杆回转半径i=15.8㎜长细比λ= l0/i=1400/15.8=89支架稳定系数ψ=0.413钢管截面积A=4.89㎝2立杆受力f=N/ψ×A=9.19×103/0.413×4.89×102=45.5㎜2立杆稳定系数K=〖f〗/f=205/45.5=4.5满足要求5、水平杆挠度验算按均布荷载计算挠度：F=5ql4/384EI=5×9.19×103×0.63/384×2.06×105×12.19×104=1.0㎜<〖f〗=4㎜立杆稳定性验算符合要求。

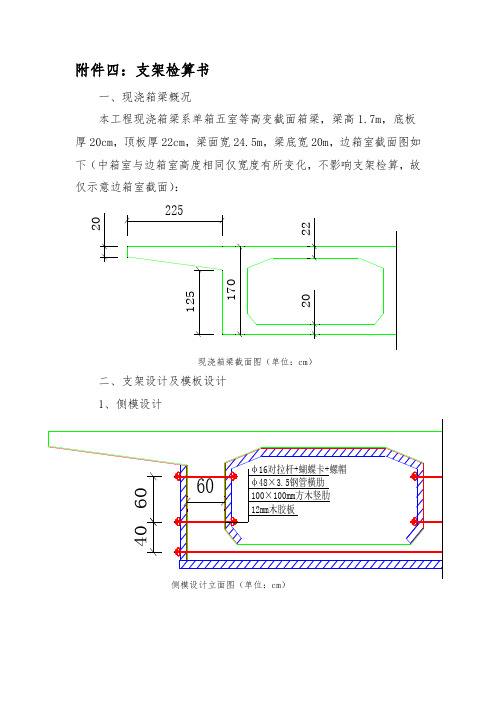

附件四：支架检算书一、现浇箱梁概况本工程现浇箱梁系单箱五室等高变截面箱梁，梁高1.7m ，底板厚20cm ，顶板厚22cm ，梁面宽24.5m ，梁底宽20m ，边箱室截面图如下（中箱室与边箱室高度相同仅宽度有所变化，不影响支架检算，故仅示意边箱室截面）：225201251702220现浇箱梁截面图（单位：cm ）二、支架设计及模板设计侧模设计平面图（单位：cm）2、支架及底模体系设计3030303090909030303030箱梁底模体系设计横断面图（单位：cm）梁体9030303030303030170箱梁底模体系设计纵断面图（单位：cm ）三、材料设计参数 1、混凝土混凝土容重：γ砼=26KN/m 3； 2、木胶板木胶板容重：0.5KN/m 3；根据《木结构设计规范》GB5005-2003表4.2.1及表8.2.2计算得：容许弯曲应力：[σ]=16mPa ； 容许剪应力：[τ]=1.7mPa ； 弹性模量：E=10000N/mm 2； 3、100mm ×100mm 木枋根据《木结构设计规范》GB5005-2003表4.2.1查得： 容许弯曲应力：[σ]=16mPa ； 容许剪应力：[τ]=1.7mPa ； 弹性模量：E=10000N/mm2； 结构参数为：截面惯性矩：Ix=8333333mm 4；截面抵抗矩：Wx=166667mm3；截面面积矩：Sx=125000mm3；4、φ48mm×3.0mm钢管普通φ48钢管架管壁厚为3.5mm，但实际取用时，钢管壁厚一般达不到3.5mm，从结构安全考虑，计算参数选用φ48mm×3.0mm钢管参数（与碗扣式钢管参数相同）。

Q235A级钢材抗弯、抗压和抗拉容许应力：[σ]=205mPa；Q235A级钢材容许剪应力：[τ]=70mPa；Q235A级钢材弹性模量：E=2.06×105N/mm2；结构参数为：截面惯性矩：Ix=121900mm4；截面抵抗矩：Wx=5080mm3；截面面积矩：Sx=3810mm3；5、I10工字钢I10工字钢钢材材质同φ48mm×3.0mm钢管，力学性能相同。

支架设计及验算第五章支架设计及验算5.1支架、模板方案5.1.1模板箱梁底模、侧模和内模均采用δ=15 mm的竹胶板。

竹胶板容许应力[σ0]=14.5MPa,弹性模量E=6×103MPa。

5.1.2纵、横向方木纵向方木采用A-1东北落叶松，顺纹弯矩应力为14.5MPa，截面尺寸为8×13.5cm。

截面参数和材料力学性能指标：W= bh2/6=80×1352/6=2.43×105mm3I= bh3/12=80×1353/12=1.64×107mm3横向方木采用A-1东北落叶松，顺纹弯矩应力为14.5 MPa，截面尺寸为8×8cm。

截面参数和材料力学性能指标：W= bh2/6=80×802/6=85333mm3I= bh3/12=80×803/12=3.41×106mm3考虑到现场材料不同批，为安全起见，方木的力学性能指标按湿材乘0.9的折减系数取值，则[σ0]＝14.5×0.9＝13.05MPa,E=9×103×0.9=8.1×103MPa，容重6KN/m3。

纵横向方木布置：纵向方木或[10槽钢（I10工钢）布置间距等同于支架横向间距，横向方木间距一般为30cm，在腹板和端、中横隔梁下为20cm。

5.1.3支架采用碗扣支架，碗扣支架钢管为φ48、t=2.6mm，材质为Q235A 级钢，轴向容许应力[σ0]=140 MPa。

详细数据可查表5.01。

碗扣支架钢管截面特性表 5.01碗扣支架立、横杆布置：立杆纵、横向间距一般为90×90cm，在端、中横隔梁下为60×60cm、30×60cm，腹板下30×90cm、60×90cm。

横杆除顶端及底端步距为60cm外，其余横杆步距为120cm。

连接支杆和竖向剪刀撑见图。

5.2荷载取值及荷载组合5.2.1荷载取值（1）模板、支架自重：竹胶板自重取0.15KN/m2。

钢平台设计及荷载验算书一、荷载分析根据现场施工实际情况，便桥承受荷载主要由钢桥自重荷载q 及车辆荷载。

如图1所示： q图1为简便计算，以上荷载均按照均布荷载考虑，以单片工字钢受力情况分析确定q 值。

1、q 值确定由资料查得25a 工字钢每米重38.1kg ，再加[12槽钢0.75*8*1*12.4/3.5=21.26kg 及钢板重量78.6*0.75=58.95kg ，单片工字钢自重按1.2KN/m 计算，即q1=1.2KN/m 。

车辆荷载按18+12*2.4=46.8t ，既46.8/4/3.5=33.4KN/m总荷载：Q=1.2*1.2+33.4*1.4=48.17KN/m三、结构强度检算（一）、工字钢验算已知Q=48.17K N/m ，工字钢计算跨径l =3.5m ，根据设计规范，工字钢容许弯曲应力[]w σ=210MPa.1、计算最大弯矩最大弯距（图1所示情况下）：m KN m m KN ql M ⋅=⨯==76.738)5.3(/17.48822max2、验算强度正应力验算：[]MPa MPa cm m KN w M 21018340276.73/3max =<=⋅==σσ （w 为25a 工字钢净截面弹性抵抗矩，查表得到为402cm 3） 强度合格3、整体挠度验算工字钢梁容许挠度[]cm cm l f 875.0400/350400/===,而工字钢变形为整体变形，由1片工字钢为一整体进行验算，计算得到：100384q 54EI l f ⎥⎦⎤⎢⎣⎡= 其中q=48.17KN/m E=206×105/cm 2 I=5020cm 4 ()42545020/10206×100384)350(/17.485cm cm cm m KN f ⨯⨯⎥⎦⎤⎢⎣⎡⨯⨯==cm 01.0＜[f] 挠度合格。

（二）、槽钢验算已知q=0.8*1.2+1.4*10*46.8/4=165KN/m ，槽钢计算跨径l =0.75m ，根据设计规范，槽钢容许弯曲应力[]w σ=210MPa.1、计算最大弯矩最大弯距（图1所示情况下）：m KN m m KN ql M ⋅=⨯==6.118)75.0(/165822max 2、验算强度正应力验算：[]MPa MPa cm m KN w M 2108.1861.626.11/3max =<=⋅==σσ （w 为12槽钢净截面弹性抵抗矩，查表得到为62.1cm 3）强度合格3、整体挠度验算槽钢梁容许挠度[]cm cm f 19.0400/75400/75===,而槽钢变形为整体变形，由单侧1片槽钢为一整体进行验算，计算得到：EI l f 100384q 54⎥⎦⎤⎢⎣⎡= 其中q=165KN/m E=206×105/cm 2 I=391cm 4 ()4254391/10206100384)75(/1655cm cm cm m KN f ⨯⨯⨯⎥⎦⎤⎢⎣⎡⨯⨯==cm -410×.438<[f]挠度合格。

顶管后背墙钢支架设计验算书

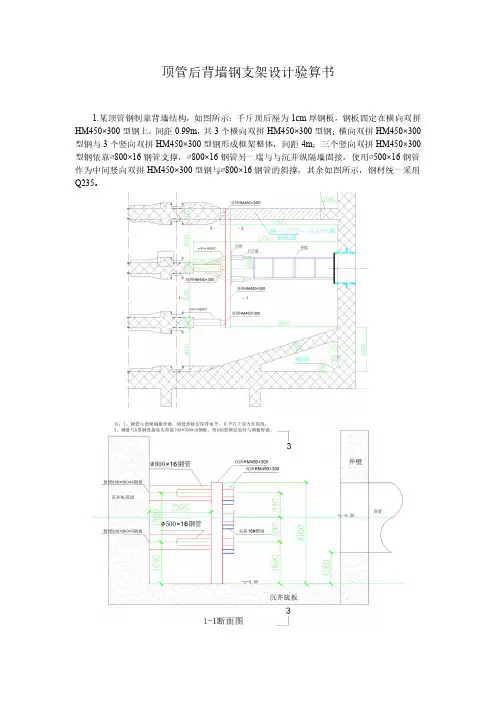

1.某顶管钢制靠背墙结构，如图所示：千斤顶后座为1cm厚钢板，钢板固定在横向双拼HM450×300型钢上，间距0.99m，共3个横向双拼HM450×300型钢；横向双拼HM450×300型钢与3个竖向双拼HM450×300型钢形成框架整体，间距4m；三个竖向双拼HM450×300型钢依靠∅800×16钢管支撑，∅800×16钢管另一端与与沉井纵隔墙固接，使用∅500×16钢管作为中间竖向双拼HM450×300型钢与∅800×16钢管的斜撑，其余如图所示，钢材统一采用Q235。

2.荷载工况考虑：
（1）自重荷载，
（2）千斤顶顶推力：节点载荷2500KN
标准组合：自重荷载+千斤顶顶推力
基本组合：1.3*自重荷载+1.5*千斤顶顶推力
3.根据结构情况建立支架midas模型，如下图：
4.根据荷载基本组合情况下，各构件受力及应力情况如下：
（1）位移
最大位移：4.599mm
（2）内力
内力
力（KN）弯矩(KN·m)
Fx
轴力
Fy
剪力
Fz
剪力
Mx
扭矩
My
弯矩
Mz
弯矩
数值7390102.58-31210.345-217.94-129.15（3）应力
应力最大值：σmax=-200.122Mpa。

满足施工要求。

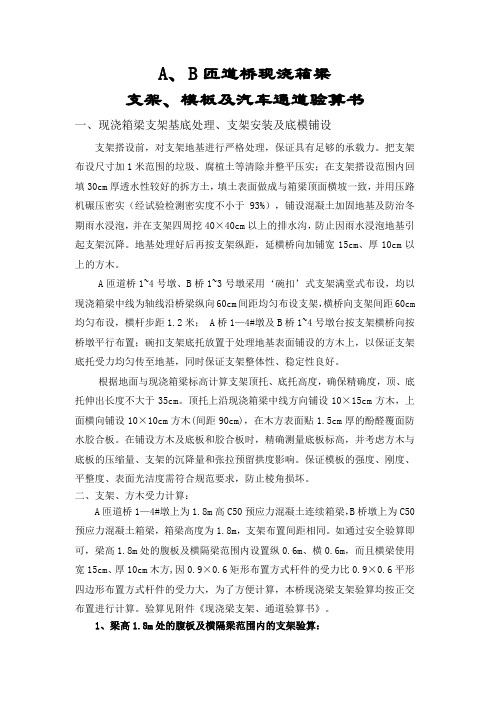

A、B匝道桥现浇箱梁支架、模板及汽车通道验算书一、现浇箱梁支架基底处理、支架安装及底模铺设支架搭设前，对支架地基进行严格处理，保证具有足够的承载力。

把支架布设尺寸加1米范围的垃圾、腐植土等清除并整平压实；在支架搭设范围内回填30cm厚透水性较好的拆方土，填土表面做成与箱梁顶面横坡一致，并用压路机碾压密实（经试验检测密实度不小于93%），铺设混凝土加固地基及防治冬期雨水浸泡，并在支架四周挖40×40cm以上的排水沟，防止因雨水浸泡地基引起支架沉降。

地基处理好后再按支架纵距，延横桥向加铺宽15cm、厚10cm以上的方木。

A匝道桥1~4号墩、B桥1~3号墩采用‘碗扣’式支架满堂式布设，均以现浇箱梁中线为轴线沿桥梁纵向60cm间距均匀布设支架，横桥向支架间距60cm 均匀布设，横杆步距1.2米； A桥1—4#墩及B桥1~4号墩台按支架横桥向按桥墩平行布置；碗扣支架底托放置于处理地基表面铺设的方木上，以保证支架底托受力均匀传至地基，同时保证支架整体性、稳定性良好。

根据地面与现浇箱梁标高计算支架顶托、底托高度，确保精确度，顶、底托伸出长度不大于35cm。

顶托上沿现浇箱梁中线方向铺设10×15cm方木，上面横向铺设10×10cm方木(间距90cm)，在木方表面贴1.5cm厚的酚醛覆面防水胶合板。

在铺设方木及底板和胶合板时，精确测量底板标高，并考虑方木与底板的压缩量、支架的沉降量和张拉预留拱度影响。

保证模板的强度、刚度、平整度、表面光洁度需符合规范要求，防止棱角损坏。

二、支架、方木受力计算：A匝道桥1—4#墩上为1.8m高C50预应力混凝土连续箱梁，B桥墩上为C50预应力混凝土箱梁，箱梁高度为1.8m，支架布置间距相同。

如通过安全验算即可，梁高1.8m处的腹板及横隔梁范围内设置纵0.6m、横0.6m，而且横梁使用宽15cm、厚10cm木方,因0.9×0.6矩形布置方式杆件的受力比0.9×0.6平形四边形布置方式杆件的受力大，为了方便计算，本桥现浇梁支架验算均按正交布置进行计算。

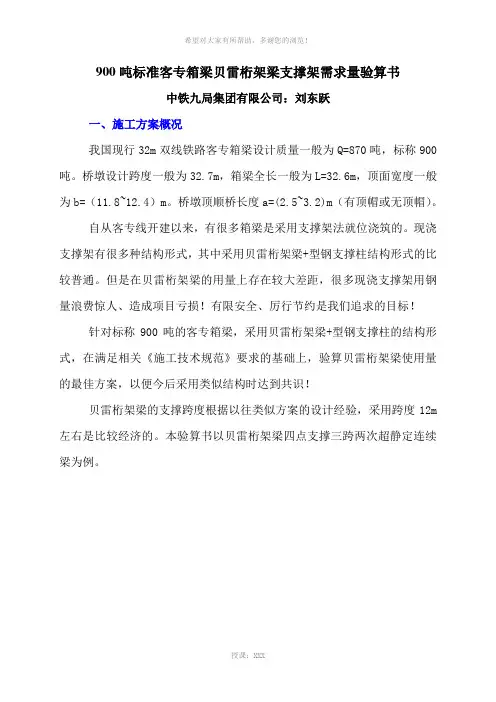

900吨标准客专箱梁贝雷桁架梁支撑架需求量验算书中铁九局集团有限公司：刘东跃一、施工方案概况我国现行32m双线铁路客专箱梁设计质量一般为Q=870吨，标称900吨。

桥墩设计跨度一般为32.7m，箱梁全长一般为L=32.6m，顶面宽度一般为b=（11.8~12.4）m。

桥墩顶顺桥长度a=(2.5~3.2)m（有顶帽或无顶帽）。

自从客专线开建以来，有很多箱梁是采用支撑架法就位浇筑的。

现浇支撑架有很多种结构形式，其中采用贝雷桁架梁+型钢支撑柱结构形式的比较普通。

但是在贝雷桁架梁的用量上存在较大差距，很多现浇支撑架用钢量浪费惊人、造成项目亏损！有限安全、厉行节约是我们追求的目标！针对标称900吨的客专箱梁，采用贝雷桁架梁+型钢支撑柱的结构形式，在满足相关《施工技术规范》要求的基础上，验算贝雷桁架梁使用量的最佳方案，以便今后采用类似结构时达到共识！贝雷桁架梁的支撑跨度根据以往类似方案的设计经验，采用跨度12m 左右是比较经济的。

本验算书以贝雷桁架梁四点支撑三跨两次超静定连续梁为例。

图1、900吨箱梁现浇支撑架贝雷桁片布置示意图本验算案例按桥墩间距32.7m、净跨距30.2m为检算对象。

纵向梁跨共计布置10个标准节（1.5m×3m）普通贝雷桁片。

900吨箱梁现浇模板支撑架贝雷桁片结构布置示意图如图1所示。

二、方案设计依据1、以往箱梁设计图；2、【JGJ166-2008】《脚手架及模板安全技术规范》；3、【JGJ162-2008】《建筑施工模板安全技术规范》；4、【TB10110-2111/J1325-2011】《铁路混凝土梁支架法现浇施工技术规程》；5、贝雷桁架物理指标依据交计发【1998】23号文。

三、支撑架荷载计算1、箱梁恒载：q1=Q/L=276（kN/m）；2、模板恒载：q2=2.5b=30（kN/m）；（b取12m；参考JGJ162-2008规范，模板及内支架取2.5kN/m2，一孔梁达97.8吨，足以函盖）；3、支撑架恒载：q3=15%q1=42（kN/m）；（参考以往经验取值，暂按箱梁恒载15%估算，足以含盖）；4、人机活载：q 4=1b=12（kN/m ）；（参考JGJ166-2008规范，人机活载取1kN/m 2，总活载远超过实际施工组织活载）；5、支撑架设计计算荷载：q=1.2（q 1+q 2+q 3）+1.4q 4=434（kN/m ）。

单柱式满堂支架法盖梁支架结构验算书好嘞，咱们今天聊聊“单柱式满堂支架法盖梁支架结构验算书”这个话题。

乍一听，哎呀，感觉这名字就像是个大拗口的工程术语，对吧？别急，咱们一步一步来，让它变得简单明了，轻松搞定。

你要是没搞懂，不妨拍拍脑袋，说一声“别慌”，我们一块儿搞定。

大家都知道，盖梁这个玩意儿，是用来支撑桥梁上部结构的，像桥梁的“基石”一样。

没有它，桥梁就像是没了脊梁骨的“蚂蚁”，哪儿能行得通。

至于“单柱式满堂支架法”，也就是支撑架的结构方式之一，咱们得通过它来确保盖梁施工过程中的稳稳的“安全感”。

单柱式，顾名思义，就是在桥梁施工中，支架是由一根根支柱支撑的，看着好像每根柱子都在一副“用力托住天空”的表情。

真是，能不给它点赞吗？而满堂支架嘛，就是这些支柱组成的一个大框架，确保整个梁体的稳定，不管施工环境有多复杂，它都能应付过去。

哎，讲到这，你可能要问了，支架到底是怎么验算的？咋个验算呢？这可不是随便算算那么简单的事，得靠专业的计算来保证它在整个施工过程中的稳定性。

你看啊，验算最主要的目的就是确保这个支架在受力时不“岔气”，不“撑坏”。

别小看这一步，做得不好，岂不是把施工人员的安全和整个项目都给“坑了”么？想想看，盖梁过程就是一场“高空走钢丝”，支架一旦不稳，连带的风险可不是开玩笑的。

验算得从哪儿入手呢？得从支架的受力情况开始。

咱得知道，单柱式支架不仅得支撑梁体的重量，还要考虑到施工过程中外界的各种不确定因素，像风力、振动啥的。

你不信，随便看看建筑工地上的那些“大钢筋”们，风一吹它们都能晃个不停。

所以咱们得认真把这些力算清楚，确定支架不至于在这些外力作用下失稳。

比如说，支架的柱子必须得有足够的强度，不然它可真会被压垮。

横梁、立柱的设计都得严丝合缝，像拼图一样，差一个小小的角度，整个结构的安全性都可能打折扣。

再说了，验算的时候，不单单是一个力的事，还得考虑到稳定性。

这可不仅仅是数值上的对比，而是实际情况下，柱子、梁、基础是不是能够在长期负荷下“站稳脚跟”。

附件一：
盖板涵支架验算书
1、 支架初步设计
1.1 立杆及横杆的初步设计
根据经验及初略计算，来选定立杆间距。

现浇盖板重Q1=26×0.5=13kN/m 2，单根立杆允许承载力估算保守[N]=40kN 。

盖板处每平方米需要立杆根数：1.2Q1/[N]=0.39；取安全系数1.3，则为0.39×1.3=0.51。

所以选定现浇盖板底板立杆纵横向间距为：0.9×0.9=0.81m 2＜1/0.51=1.97m 2，满足要求。

满堂式支架采用φ48碗扣型钢管脚手架，采用纵横向间距0.9m ，步距1.2m 。

1.2 底模、纵横梁的初步设计
底模采用竹胶板。

根据经验，由于现浇盖板厚度仅为0.5m ，一般选用1.5cm 厚的高强度竹胶板。

横梁采用10cm ×10cm 方木，纵梁采用方木，方木宽度为0.1m ，方木允许受弯强度为[σ]=12Mpa ，纵梁（方木）高为h2。

据经验及初略计算，来选定纵梁的高度及纵梁间距。

横梁间距为0.9m ，纵梁间距为0.5m 。

根据公式[σ]=M/W 、M=QL 2/8及W=bh 2
/6，得出h=][432 b QL 。

纵梁高h2的确定:取Q=13×0.5=6.5kN/m ，L=0.9m ，b=0.1m ，
[σ]=12Mpa ，得出h2=0.08m ，故取0.1m 。

故支架设计纵横向采用90cm ×90cm 布置，支架顶横向方木采用10cm ×10cm （间距90cm ），纵向方木采用10cm ×10cm （间距50cm ），竹胶板采用1.5cm 厚高强竹胶板。

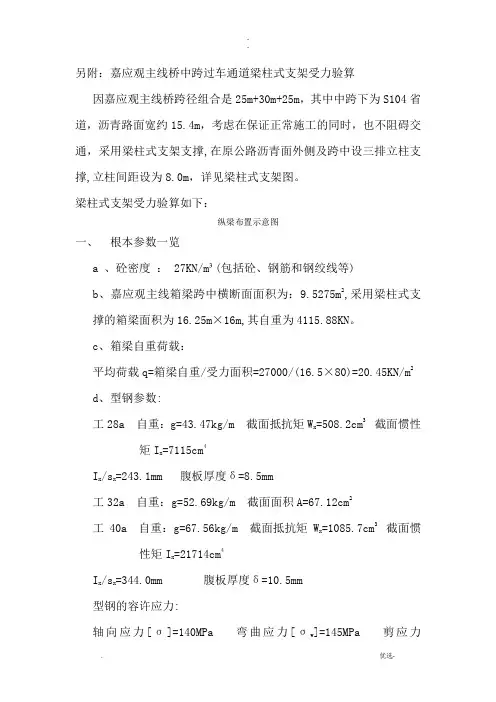

另附：嘉应观主线桥中跨过车通道梁柱式支架受力验算因嘉应观主线桥跨径组合是25m+30m+25m，其中中跨下为S104省道，沥青路面宽约15.4m，考虑在保证正常施工的同时，也不阻碍交通，采用梁柱式支架支撑,在原公路沥青面外侧及跨中设三排立柱支撑,立柱间距设为8.0m，详见梁柱式支架图。
