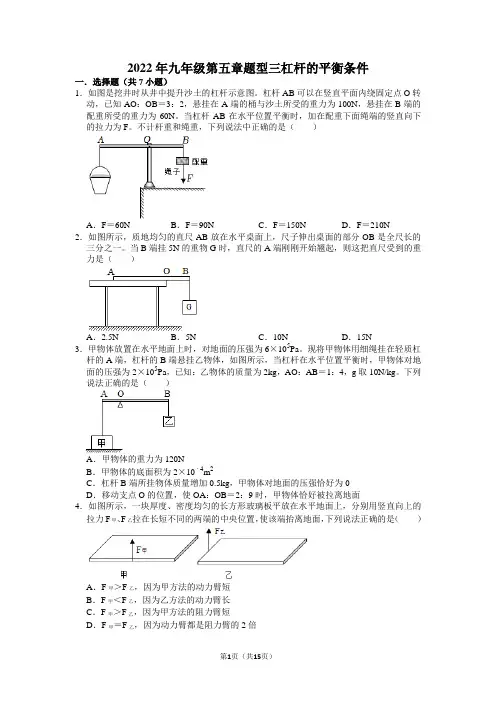

2022年九年级第五章题型三杠杆的平衡条件一.选择题(共7小题)1.如图是挖井时从井中提升沙土的杠杆示意图。
杠杆AB可以在竖直平面内绕固定点O转动,已知AO:OB=3:2,悬挂在A端的桶与沙土所受的重力为100N,悬挂在B端的配重所受的重力为60N。
当杠杆AB在水平位置平衡时,加在配重下面绳端的竖直向下的拉力为F。
不计杆重和绳重,下列说法中正确的是()A.F=60N B.F=90N C.F=150N D.F=210N2.如图所示,质地均匀的直尺AB放在水平桌面上,尺子伸出桌面的部分OB是全尺长的三分之一。
当B端挂5N的重物G时,直尺的A端刚刚开始翘起,则这把直尺受到的重力是()A.2.5N B.5N C.10N D.15N3.甲物体放置在水平地面上时,对地面的压强为6×105Pa。
现将甲物体用细绳挂在轻质杠杆的A端,杠杆的B端悬挂乙物体,如图所示,当杠杆在水平位置平衡时,甲物体对地面的压强为2×105Pa,已知:乙物体的质量为2kg,AO:AB=1:4,g取10N/kg。
下列说法正确的是()A.甲物体的重力为120NB.甲物体的底面积为2×10﹣4m2C.杠杆B端所挂物体质量增加0.5kg,甲物体对地面的压强恰好为0D.移动支点O的位置,使OA:OB=2:9时,甲物体恰好被拉离地面4.如图所示,一块厚度、密度均匀的长方形玻璃板平放在水平地面上,分别用竖直向上的拉力F甲、F乙拉在长短不同的两端的中央位置,使该端抬离地面,下列说法正确的是()A.F甲>F乙,因为甲方法的动力臂短B.F甲<F乙,因为乙方法的动力臂长C.F甲>F乙,因为甲方法的阻力臂短D.F甲=F乙,因为动力臂都是阻力臂的2倍5.如图所示,杠杆左端挂有质量为m1的货物,其所对应力臂为L1,杠杆右端挂有质量为m2的货物,其所对应的力臂为L2,现将杠杆的支点向左移动ΔL,则为使杠杆重新达到平衡,需向左端补充的货物质量为()A.B.C.D.6.如图,轻质杠杆OA可绕O点转动,在杠杆的B点挂上重物G,并在A点施加竖直向上的拉力F1=9N使杠杆在水平位置静止;交换重物悬挂点和拉力作用点使杠杆在水平位置平衡,所需的拉力大小F2=16N;(不计摩擦)下列说法错误的是()A.重物的重力G=12NB.16•OB=9•OAC.F1:F2=OB2:OA2D.此原理可用于非等臂天平的质量测量7.如图所示,一重力不计的木板可绕点无摩擦转动,OA=1m,OB=3m,A端挂有一边长为10cm的正方体物块P,一个重为500N的人站在B点时,P对地面的压力恰好为零。

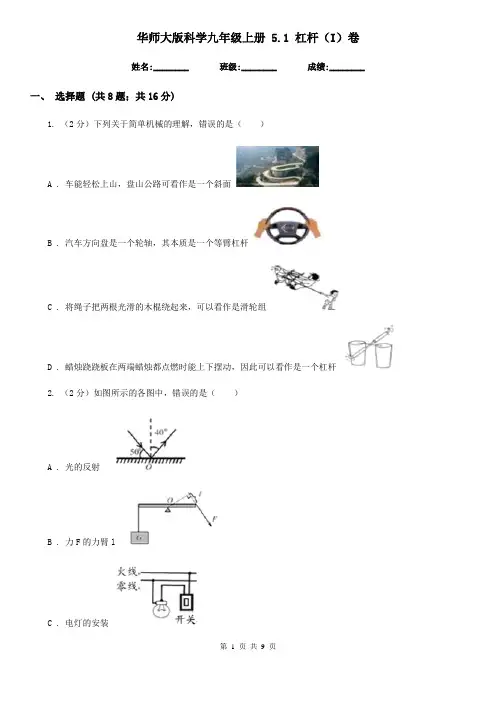

华师大版科学九年级上册 5.1 杠杆(I)卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题;共16分)1. (2分)下列关于简单机械的理解,错误的是()A . 车能轻松上山,盘山公路可看作是一个斜面B . 汽车方向盘是一个轮轴,其本质是一个等臂杠杆C . 将绳子把两根光滑的木棍绕起来,可以看作是滑轮组D . 蜡烛跷跷板在两端蜡烛都点燃时能上下摆动,因此可以看作是一个杠杆2. (2分)如图所示的各图中,错误的是()A . 光的反射B . 力F的力臂lC . 电灯的安装D . 通电螺线管磁极3. (2分)如图是一种新型开瓶器,借助它可单手轻易开启啤酒瓶盖,该开瓶器可看作一个杠杆。
下列各示意图中能正确表示该开瓶器工作时的支点O、动力F1和阻力F2的是()A .B .C .D .4. (2分)人体运动时,起动力、杠杆和支点作用的分别是()A . 神经、骨骼、关节B . 肌肉、关节、骨C . 肌肉、骨、关节D . 神经、骨、关节5. (2分)如图所示,作用在杠杆一端且始终与杠杆垂直的力 F,将杠杆缓慢地由位置 A 拉至位置 B,在这个过程中,力 F 的大小将()A . 不变B . 变小C . 变大D . 先变大后变小6. (2分)下列是小妍同学在学习科学过程中所记录的四幅图,其中正确的是()A . 通电螺线管的磁级B . 平行光经过凹透镜C . 使杠杆静止时施加的最小力D . 家庭电路中灯、插座的接法7. (2分)人体运动系统相当复杂,但最基本的运动形式是骨骼在肌肉提供的动力作用下绕关节运动,如图所示是手端起茶杯的情景,其前臂骨骼相当于杠杆,肱二头肌收缩提供动力。
由图可以看出,这是一个()A . 费力、省距离的杠杆B . 省力、费距离的杠杆C . 既费力,也费距离的杠杆D . 既省力,也省距离的杠杆8. (2分)下列机械或工具的使用,属于费力杠杆的是()。
A . 羊角锤B . 筷子C . 起瓶器D . 独轮车二、填空题 (共3题;共3分)9. (1分)洗衣机的脱水桶装了安全制动系统,如图所示为脱水制动示意图,当用力F打开脱水桶盖时,制动钢丝产生的力使刹车带抱紧刹车盘,阻碍脱水桶运转,起到了制动作用,同时弹簧________(填“伸长”或“缩短”)。

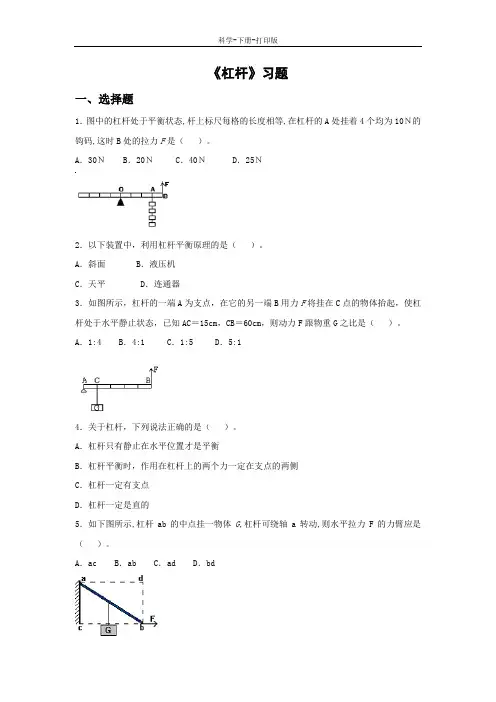

《杠杆》习题一、选择题1.图中的杠杆处于平衡状态,杆上标尺每格的长度相等,在杠杆的A处挂着4个均为10N的钩码,这时B处的拉力F是()。
A.30N B.20N C.40N D.25N2.以下装置中,利用杠杆平衡原理的是()。
A.斜面 B.液压机C.天平 D.连通器3.如图所示,杠杆的一端A为支点,在它的另一端B用力F将挂在C点的物体抬起,使杠杆处于水平静止状态,已知AC=15cm,CB=60cm,则动力F跟物重G之比是()。
A.1:4 B.4:1 C.1:5 D.5:14.关于杠杆,下列说法正确的是()。
A.杠杆只有静止在水平位置才是平衡B.杠杆平衡时,作用在杠杆上的两个力一定在支点的两侧C.杠杆一定有支点D.杠杆一定是直的5.如下图所示,杠杆ab的中点挂一物体G,杠杆可绕轴a转动,则水平拉力F的力臂应是()。
A.ac B.ab C.ad D.bd6.1.5N的动力F1和15N的阻力F2作用在同一杠杆上,杠杆达到平衡,则动力臂L1与阻力臂L2之比为()。
A.1∶ B.10∶1 C.1∶10 D.无法比较7.关于杠杆,下列说法正确的是()。
A.杠杆只有静止在水平位置才是平衡B.杠杆平衡时,作用在杠杆上的两个力一定在支点的两侧C.杠杆一定有支点D.杠杆一定是直的8.关于力臂,下列说法中正确的是()。
A.力臂一定在杠杆上B.从支点到动力的作用点的距离,叫做动力臂C.从支点到力的作用线的垂直距离,叫做力臂D.力的作用线通过支点,这个力的力臂为零9.力F1恰好使杠杆平衡(如图)如果作用在A点的力大小不变,方向转向F2的方向,要使杠杆平衡,重物G应向哪边移动?()。
A.左 B.右 C.不移动 D.无法判断二、填空题1.如图所示杠杆,O是支点,中间挂一重物G,如果在杠杆的另一端M,加一个力F使杠杆平衡,并且所加的力要最小,则这个力沿方向。
2.如图所示,为了使杠杆OA保持水平,在A点沿不同方向分别施加拉力F1.F2或F3,这三个力大小关系是。

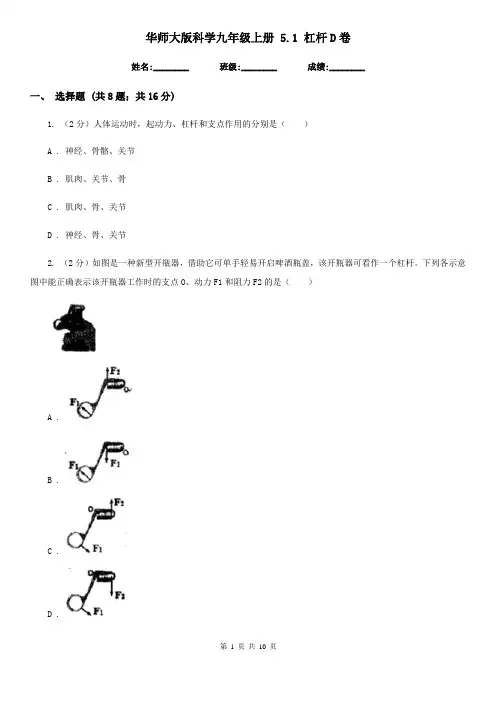

华师大版科学九年级上册 5.1 杠杆D卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题;共16分)1. (2分)人体运动时,起动力、杠杆和支点作用的分别是()A . 神经、骨骼、关节B . 肌肉、关节、骨C . 肌肉、骨、关节D . 神经、骨、关节2. (2分)如图是一种新型开瓶器,借助它可单手轻易开启啤酒瓶盖,该开瓶器可看作一个杠杆。
下列各示意图中能正确表示该开瓶器工作时的支点O、动力F1和阻力F2的是()A .B .C .D .3. (2分)如图是一种新型开瓶器,借助它可单手轻易开启啤酒瓶盖,该开瓶器可看作一个杠杆。
下列各示意图中能正确表示该开瓶器工作时的支点O、动力 F1 和阻力 F2 的是()A .B .C .D .4. (2分)如图所示为脚踩式垃圾筒的示意图。
在打开盖子的过程中,关于杠杆ABC的受力分析正确的是()A .B .C .D .5. (2分)如图所示,两端分别站着一个大人和一个小孩,杠杆水平平衡。
如果他们同时都以相同的速度向支点缓慢走去,杠杆将()A . 小孩那端下沉B . 大人那端下沉C . 仍保持平衡D . 无法确定6. (2分)如图是起重机用四种方案将地面上的一棵大树扶起的瞬间,其中拉力最小的是()A .B .C .D .7. (2分)2018年台州中考,体育成绩仍然以40分计入总成绩,积极科学的去锻炼,明确各个项目相关物理知识,有利于体育运动成绩的提高,下列说法正确的是()A . 做俯卧撑时,人身体可以简化成一个费力杠杆模型B . 掷出去的实心球在空中时受到重力和惯性力C . 立定跳远时人能向前运动是由于一直受到地面推力的作用D . 跑1000米的同学跑步时用力向后蹬地能使他获得向前的反作用力8. (2分)根据工作需要选择合适的工具是劳动者的基本技能。
要剪断铁丝等较硬的物体,下图中的4种剪刀应选择()A .B .C .D .二、填空题 (共3题;共3分)9. (1分)洗衣机的脱水桶装了安全制动系统,如图所示为脱水制动示意图,当用力F打开脱水桶盖时,制动钢丝产生的力使刹车带抱紧刹车盘,阻碍脱水桶运转,起到了制动作用,同时弹簧________(填“伸长”或“缩短”)。
一、选择题1. 如图所示,杠杆处于平衡状态,如果将物体A和B同时向靠近支点的方向移动相同的距离,下列判断正确的是()A.杠杆仍能平衡B.杠杆不能平衡,左端下沉C.杠杆不能平衡,右端下沉D.无法判断2. “三个和尚挑水吃”的故事相信大家耳熟能详,甲图中和尚们商量出新的挑水方案,胖和尚一人挑两小桶,瘦和尚和小和尚两人抬一大桶,以下说法中不正确的是()A.乙图中水桶B向下沉,为保持水平平衡,胖和尚可以将他的肩往后移动一点距离B.乙图中水桶B向下沉,为保持水平平衡,胖和尚可以将后面水桶B往前移动一点距离C.丙图中小和尚为减轻瘦和尚的负担,可以让瘦和尚往前移动一点距离D.丙图中小和尚为减轻瘦和尚的负担,可以将水桶往前移动—点距离3. 如图是农村曾用的舂米工具的结构示意图。
杆AB可绕O点转动,杆右端均匀柱形物体的长度与杆右侧的OB相等,杆AB的重力不计,柱形物体较重。
若作用在A点的动力F方向始终与杆垂直,则杆从水平位置缓慢转动45°角的过程中,动力F大小的变化是()A.增大B.先减小后增大C.先增大后减小D.减小二、填空题4. 使用撬棒,救援队员把滚落在公路上的石块撬起,如图所示,若救援队员在撬棒D点沿DM方向用力撬起石块1,撬棒的支点是_________点;救援队员也可在撬棒D点沿DN方向用力撬起石块1,则较省力的方向是________方向。
5. 有三条完全相同的刚性长条薄片(),其两端下方各有一个小凸起,薄片及凸起的重力均不计。
现将三薄片架在一只水平碗口上,使每条薄片一端的小凸起撘在碗口上,另一小凸起位于其下方薄片的正中,由正上方俯视如图所示。
现将一个质量为的小物体放在薄片上的一点,这一点与的距离相等,则薄片中点受的压力是____________。
三、探究题6. 小明在“探究杠杆平衡条件”的实验中。
(1)实验前,将杠杆中点置于支架上,杠杆处于如图甲所示的静止状态,他应把杠杆左端的平衡螺母向___________(选填“左”或“右”)侧调节,使杠杆在水平位置平衡,目的是消除杠杆___________对实验的影响。

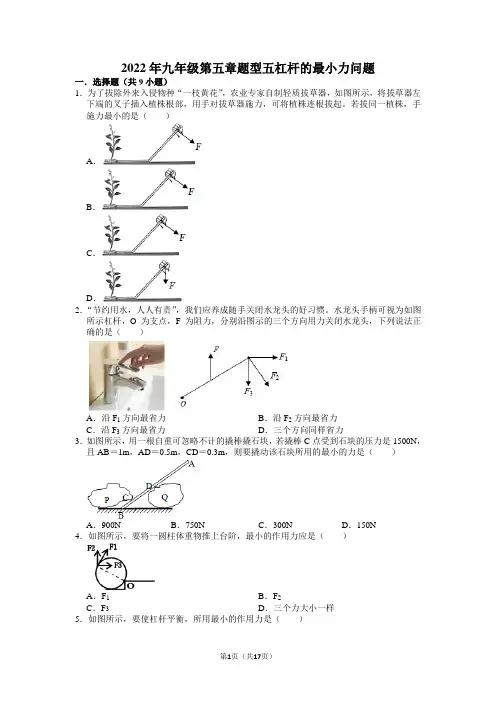

2022年九年级第五章题型五杠杆的最小力问题一.选择题(共9小题)1.为了拔除外来入侵物种“一枝黄花”,农业专家自制轻质拔草器,如图所示,将拔草器左下端的叉子插入植株根部,用手对拔草器施力,可将植株连根拔起。
若拔同一植株,手施力最小的是()A.B.C.D.2.“节约用水,人人有责”,我们应养成随手关闭水龙头的好习惯。
水龙头手柄可视为如图所示杠杆,O为支点,F为阻力,分别沿图示的三个方向用力关闭水龙头,下列说法正确的是()A.沿F1方向最省力B.沿F2方向最省力C.沿F3方向最省力D.三个方向同样省力3.如图所示,用一根自重可忽略不计的撬棒撬石块,若撬棒C点受到石块的压力是1500N,且AB=1m,AD=0.5m,CD=0.3m,则要撬动该石块所用的最小的力是()A.900N B.750N C.300N D.150N4.如图所示,要将一圆柱体重物推上台阶,最小的作用力应是()A.F1B.F2C.F3D.三个力大小一样5.如图所示,要使杠杆平衡,所用最小的作用力是()A.F1B.F2C.F3D.F46.如图所示,用一根硬棒撬一块大石头,当在硬棒的A点上用竖直向下的力F1压硬棒,石头未能撬起,则在力的大小不变的情况下,下列措施中最有效地把石头撬起来的是()A.把垫着的小石头移近大石头,且用力的方向改为F2所示的方向B.把垫着的小石头移远大石头,且用力的方向改为F2所示的方向C.把垫着的小石头移远大石头,且用力的方向仍为竖直向下,即F1所示方向D.把垫着的小石头移近大石头,且用力的方向仍为竖直向下,即F1所示方向7.如图,工人用撬棒来撬石头,已知AD=BD=0.5m,BC=2m,则最省力的方式是()A.动力作用在C点,水平向右B.动力作用在C点,竖直向上C.动力作用在C点,垂直撬棒向下D.动力作用在C点,垂直撬棒向上8.如图所示,AOB为一杠杆,O为支点,杠杆重不计,AO=OB.在杠杆右端A处用细绳悬挂重为G的物体,当AO段处于水平位置时,为保持杠杆平衡,需在B端施加最小的力为F1;当BO段在水平位置时保持杠杆平衡,这时在B端施加最小的力为F2,则()A.F1<F2B.F1>F2C.F1=F2D.无法比较9.当列车上出售食品的手推车前轮遇到障碍物时,售货员会竖直向下按扶手,使手推车前轮向上翘起越过障碍,如图所示。

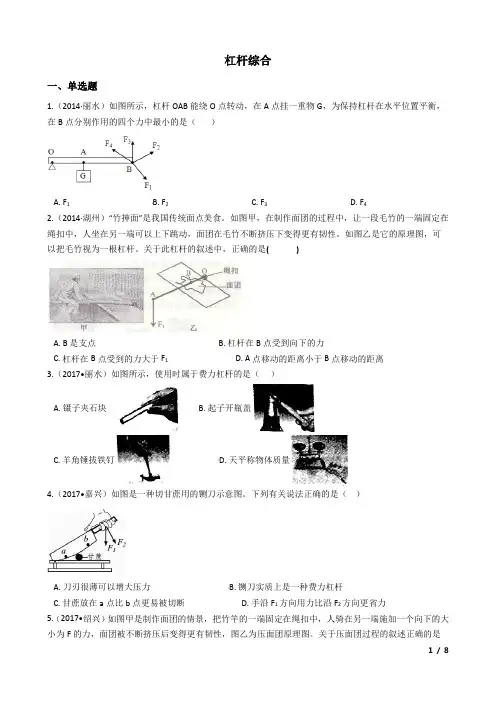

杠杆综合一、单选题1.(2014·丽水)如图所示,杠杆OAB能绕O点转动,在A点挂一重物G,为保持杠杆在水平位置平衡,在B点分别作用的四个力中最小的是()A. F1B. F2C. F3D. F42.(2014·湖州)“竹抻面”是我国传统面点美食。
如图甲,在制作面团的过程中,让一段毛竹的一端固定在绳扣中,人坐在另一端可以上下跳动,面团在毛竹不断挤压下变得更有韧性。
如图乙是它的原理图,可以把毛竹视为一根杠杆。
关于此杠杆的叙述中,正确的是( )A. B是支点B. 杠杆在B点受到向下的力C. 杠杆在B点受到的力大于F1D. A点移动的距离小于B点移动的距离3.(2017•丽水)如图所示,使用时属于费力杠杆的是()A. 镊子夹石块B. 起子开瓶盖C. 羊角锤拔铁钉D. 天平称物体质量4.(2017•嘉兴)如图是一种切甘蔗用的铡刀示意图。
下列有关说法正确的是()A. 刀刃很薄可以增大压力B. 铡刀实质上是一种费力杠杆C. 甘蔗放在a点比b点更易被切断D. 手沿F1方向用力比沿F2方向更省力5.(2017•绍兴)如图甲是制作面团的情景,把竹竿的一端固定在绳扣中,人骑在另一端施加一个向下的大小为F的力,面团被不断挤压后变得更有韧性,图乙为压面团原理图。
关于压面团过程的叙述正确的是()A. 面团对杆的作用力方向向下B. 面团对杆的作用力大小等于FC. 面团被压扁说明力能使物体发生形变D. A点向下移动的距离小于B点向下移动的距离6.(2017•温州)小明在按压式订书机的N点施加压力,将订书针钉入M点下方的纸张中,能正确表示他使用该订书机时的杠杆示意图是()A. B. C. D.7.(2016•绍兴)下列杠杆平衡的是(杆重和摩擦均不计)()A. B.C. D.二、填空题8.(2015·衢州)如图为水平桌面上的圆形玻璃转盘(转盘半径为50cm),在水平力作用下能绕转盘中心O 点自由转动,转动时可视为杠杆.甲在A点施加一个大小为20N的水平力F A,想让转盘转动,对面的乙在距O点40cm处的B点同时施加一个水平力,想让转盘反方向转动,乙应沿图中________(选填“F1”、“F2”、“F3”或“F4”)方向施加一个至少为________N的力,才可能达到目的(假设只有甲、乙两人对转盘施力,忽略其它力对转动的影响)。
2022年九年级第五章题型二杠杆作图一.作图题(共15小题)1.如图甲所示为工人师傅用笤帚扫地的情景。
把左手握住处视作支点,右手作用在笤帚上A点的动力为F1,请在图乙中画出动力F1的力臂L1。
2.如图所示,工人用撬棒撬起石块的情景,O是支点,请画出动力F的力臂l。
3.如图所示,F1是作用在压水井手柄A点的动力,O为支点,B为阻力作用点。
请在图中画出F1的力臂L1、阻力F2。
4.张琪同学在践行我市中小学生“研学旅行”活动中,赴山亭区“115师抱犊崮抗日纪念馆”进行了一次研学活动。
她所用的拉杆旅行箱示意图如图所示。
装有物品的旅行箱整体可视为杠杆,O为支点,B为重心,A为拉杆的端点。
在A点沿图示方向施加拉力F,旅行箱静止。
画出拉力F的力臂L。
5.如图甲是钢丝钳剪钢丝的情景;图乙是单侧钢丝钳的杠杆模型示意图,A是用力点,B 是剪钢丝处,O为支点,请在图乙中画出动力臂L1。
6.如图所示,请在图中画出F2对支点O的力臂。
7.如图是一个杠杆式简易起吊机,杠杆OB可绕O点转动,请在图上画出动力F1的力臂l1。
8.练习斜身引体情境,把人体视为杠杆,请画出拉力F1的力臂L1。
9.如图所示,重50N的均匀木棒AB在细绳拉力F的作用下保持静止,请你画出:(1)木棒所受重力的示意图;(2)木棒所受拉力的力臂。
10.如图所示,杠杆AOB在力F1和F2的作用下处于平衡状态,请你作出力F1和F2的力臂L1和L2。
11.如图是碰撞测试仪的部分结构示意图,当测试台受到撞击时,通过杠杆OAB、压杆BC 作用在压力传感器上,测试仪就会显示测试台所受到的撞击力。
请你画出撞击时杠杆B 端的受力示意图及对应的力臂。
(忽略装置自重)12.暑假到了,小亚和同学出发张家界游玩。
如图所示,他拉着行李箱在机场大厅行走,请画出行李箱所受重力示意图和拉力F的力臂L。
13.画出力F的力臂。
14.在图中画出杠杆OBA受到的阻力F2以及动力臂L1、阻力臂L2的示意图。
5.1__杠杆(一)__[学生用书B26]1.下列哪一组所列的器具都是杠杆(D)A.剪刀、筷子、打气筒B.锅铲、钓鱼竿、桌子C.钢笔、电灯、直尺D.撬棒、跷跷板、天平横梁2.关于力臂,下列说法正确的是(B)A.力臂一定在杠杆上B.力的作用线通过支点时,力臂为零C.从支点到阻力作用点的距离叫阻力臂D.杠杆越大,力臂越大3.在探究杠杆平衡条件的实验中,多次改变力和力臂的大小主要是为了(D) A.减小摩擦B.使每组数据更准确C.多次测量取平均值,以减小误差D.获得多组数据,以归纳出物理规律4.[2018·潍坊]如图所示,杠杆处于平衡状态。
如果杠杆两侧的钩码各减少一个,杠杆将(B)图5-1-1A.左端下降B.右端下降C.仍然平衡D.无法判断5.[2017·温州]小明在按压式订书机的N点施加压力,将订书针钉入M点下方的纸张中,能正确表示他使用该订书机时的杠杆示意图的是(A)图5-1-2A B C D6.O为一根轻质杠杆的支点,OA=2m,OB=2.5m,A点处挂着重100N的物体。
若在B点施加一个竖直方向的力,使杠杆在水平位置上保持静止,则这个力的大小和方向是(C)图5-1-3A.20N,竖直向上B.20N,竖直向下C.80N,竖直向上D.80N,竖直向下【解析】为了使杠杆平衡,作用在B点的力的方向应为竖直向上,且该力的力臂为OB,由杠杆平衡条件得:G×OA=F×OB,即100N×2m=F×2.5m,F=80N。
7.如图所示是小明探究“杠杆平衡条件”的实验装置,用弹簧测力计在C处竖直向上拉,杠杆保持平衡。
若弹簧测力计逐渐向右倾斜,仍然使杠杆保持平衡,则拉力F的变化情况是(B)图5-1-4A.变小B.变大C.不变D.无法确定8.在物理学中,将一根在__力__的作用下可绕__固定点__转动的__硬棒__称做杠杆,杠杆__可以__(选填“可以”或“不可以”)是弯的,杠杆处于__静止__或__匀速转动__状态时称做杠杆平衡。

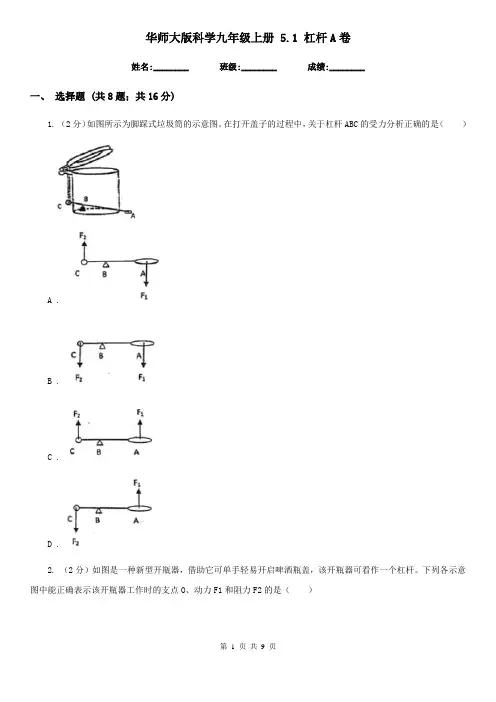

华师大版科学九年级上册 5.1 杠杆A卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题;共16分)1. (2分)如图所示为脚踩式垃圾筒的示意图。
在打开盖子的过程中,关于杠杆ABC的受力分析正确的是()A .B .C .D .2. (2分)如图是一种新型开瓶器,借助它可单手轻易开启啤酒瓶盖,该开瓶器可看作一个杠杆。
下列各示意图中能正确表示该开瓶器工作时的支点O、动力F1和阻力F2的是()A .B .C .D .3. (2分)如图所示,杠杆AOB用细线悬挂起来,在A、B两端分别挂上质量为m1、m2的重物时,杠杆平衡,此时AO恰好处于水平位置,AO=BO,不计杠杆重力,则m1、m2的关系为()A . m1>m2B . m1<m2C . m1=m2D . 无法判断4. (2分)下列关于简单机械的理解,错误的是()A . 车能轻松上山,盘山公路可看作是一个斜面B . 汽车方向盘是一个轮轴,其本质是一个等臂杠杆C . 将绳子把两根光滑的木棍绕起来,可以看作是滑轮组D . 蜡烛跷跷板在两端蜡烛都点燃时能上下摆动,因此可以看作是一个杠杆5. (2分)如图所示,杠杆始终水平平衡。
改变弹簧测力计拉力的方向,使其从①→②→③。
此过程中,弹簧测力计的示数将()A . 逐渐变大B . 逐渐变小C . 先变小后变大D . 先变大后变小6. (2分)如图是起重机用四种方案将地面上的一棵大树扶起的瞬间,其中拉力最小的是()A .B .C .D .7. (2分)皮划艇是我国奥运优势项目之一,如图所示,比赛中运动员一手撑住桨柄的末端(视为支点),另一手用力划桨。
下列说法正确的是()A . 为省力,可将用力划桨的手靠近支点B . 为省力,可将用力划桨的手远离支点C . 为省距离,可将用力划桨的手远离支点D . 将用力划桨的手靠近支点,既能省力又能省距离8. (2分)人体运动系统相当复杂,但最基本的运动形式是骨骼在肌肉提供的动力作用下绕关节运动,如图所示是手端起茶杯的情景,其前臂骨骼相当于杠杆,肱二头肌收缩提供动力。
最新教育资料精选
2019-2020 年初中九年级上册科学 1 杠杆华师大版习题精选九十二第 1 题【单选题】
如图所示,有一质量不计的长木板,左端可绕O 点转动,在它的右端放一重为G 的物块,并用一竖直
向上的力 F 拉着。
当物块向左匀速运动时,在此过程中,拉力F()
A、变小
B、变大
C、不变
D、先变大后变小
【答案】:
【解析】:
第 2 题【单选题】
如图甲所示,将一根质量分布均匀的金属硬棒的一端通过铰链固定在O 点,并能使金属棒绕O 点在竖
直面内自由转动。
现通过一个“拉力—距离传感器”可对硬棒施加一个竖直向上的力,使硬棒在水平位置始
终保持平衡。
已知硬棒的长度是 1.2m,“拉力—距离传感器”可自动记录拉力 F 的大小和拉力作用点到O 点
的距离 x,并将记录的结果输送到计算机绘制出 F 与 x 的关系图线。
若计算机上显示出的拉力 F 与距离 x 倒数的变化关系如图乙所示,则可知金属棒所受的重力为()
1/ 13
最新教育资料精选
A、 50N
B、100N
C、 60N
D、 20N
【答案】:
【解析】:
第 3 题【单选题】
如图所示,杠杆AOB 用细线悬挂起来,在A、 B 两端分别挂上质量为m1、m2 的重物时,杠杆平衡,此时 AO 恰好处于水平位置,AO= BO,不计杠杆重力,则m1、 m2 的关系为 ()
A、 m1 >m2
2/ 13。
八年级科学暑假专题杠杆华东师大版【本讲教育信息】一. 教学内容:暑假专题——杠杆二. 教学目标:1、知道什么是杠杆,能从常见的工具中辨认出杠杆;2、理解力臂的概念,会画杠杆的力臂;3、理解杠杆的平衡条件,会用杠杆的平衡条件解题;4、了解杠杆在生活、生产中的应用,能对杠杆进行分类,能用杠杆的平衡条件分析、解决简单的问题;5、了解人体中的杠杆三. 重点、难点:力臂的概念、力臂的确定理解杠杆的平衡条件四. 知识总结:(1)杠杆及杠杆五要素杠杆:能绕某固定点转动一根硬棒。
①支点:能绕其转动的固定点。
②动力和阻力:动力使杠杆转动,阻力阻碍杠杆转动。
③力臂:支点到力作用线的距离,即支点到力作用线的垂线段长。
(2)画杠杆力臂示意图的三个要点①在杠杆的示意图上,确定支点O,找出力的作用线或力的作用线的延长线。
②从支点O向力的作用线作垂线(用虚线表示),画出垂足,则支点到垂足的距离就是力臂。
③支点到垂足用大括号勾出,并用l1、l2表示F1、F2的力臂。
画力臂时还应注意,力的作用线是从力的作用点沿力的方向画的一条直线,或者从力的作用点向力的反方向画的一条直线,这条直线要画成虚线。
(3)杠杆平衡条件杠杆处于静止状态或绕支点匀速转动时,都叫杠杆平衡。
实验证明,杠杆平衡条件是:1)动力×动力臂=阻力×阻力臂。
F1l1=F2l22)动力臂是阻力臂的几倍,动力就是阻力的几分之一。
即:F2/F1 =l1/l2。
(4)杠杆的种类根据杠杆平衡的条件:F1l1=F2l2可知:①省力杠杆:动力臂大于阻力臂,即l1>l2,动力小于阻力,F1<F2。
这种常见的杠杆有:抽水机的手柄、剪铁皮的剪刀、钳子、铡刀、独轮车、启瓶盖的启子等等。
②费力杠杆:动力臂小于阻力臂,即l1<l2,动力大于阻力,F1>F2。
这种常见的杠杆有:理发的剪刀、钓鱼杆、镊子等等。
③等臂杠杆:动力臂等于阻力臂,即l1=l2,动力等于阻力,F1=F2。
这种常见的杠杆有:天平、定滑轮等等。

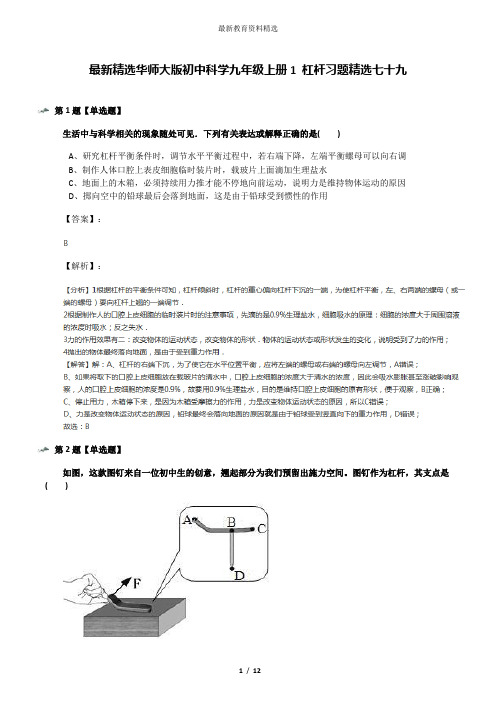

最新精选华师大版初中科学九年级上册1 杠杆习题精选七十九第1题【单选题】生活中与科学相关的现象随处可见.下列有关表达或解释正确的是( )A、研究杠杆平衡条件时,调节水平平衡过程中,若右端下降,左端平衡螺母可以向右调B、制作人体口腔上表皮细胞临时装片时,载玻片上面滴加生理盐水C、地面上的木箱,必须持续用力推才能不停地向前运动,说明力是维持物体运动的原因D、掷向空中的铅球最后会落到地面,这是由于铅球受到惯性的作用【答案】:【解析】:第2题【单选题】如图,这款图钉来自一位初中生的创意,翘起部分为我们预留出施力空间。
图钉作为杠杆,其支点是( )A、A点B、B点C、C点D、D点【答案】:【解析】:第3题【单选题】密度均匀的直尺放在水平桌面上,尺子伸出桌面部分CB是全尺长的1/3,当B端挂上5牛的物体时,直尺的A端刚好没有翘起。
如图,则此直尺受到的重力是( )A、2.5牛B、5牛C、10牛D、无法确定【答案】:【解析】:第4题【单选题】在科学实验时,为了减小误差或寻找普遍规律,经常需要进行反复多次实验。
①“测量物体的长度”时,多次测量②“研究杠杆的平衡”时,改变动力(臂)和阻力(臂),多次测量③“研究串、并联电路的电流特点”时,换用不同定值电阻,多次测量④“用电压表和电流表测导体的电阻”时,多次测量电阻两端电压和通过电阻的电流值上述实验中寻找普遍规律的是( )A、①②B、①③C、②③D、②④【答案】:【解析】:如图是一种开瓶器,沿着F方向稍用力压可以轻易开启啤酒瓶盖。
该过程中开瓶器是一杠杆,其支点是( )A、A点B、B点C、C点D、D点【答案】:【解析】:第6题【单选题】下列工具中,正常使用时属于省力杠杆的是( )A、定滑轮B、钓鱼竿C、托盘天平D、开瓶起子【答案】:【解析】:如右图所示,一根可绕O点转动的均匀硬棒重为G,在棒的一端始终施加水平力F,将棒从图示.位置缓慢提起至虚线位置的过程中( )A、F的力臂变小,F的大小变大B、F的力臂变大,F的大小变小C、重力G与它的力臂乘积保持不变D、重力G与它的力臂乘积变大【答案】:【解析】:第8题【单选题】下列各图正确的是( )A、静止在斜面上的物体所受的力示意图B、发光点S的像S′的光路图C、异名磁极间的磁感线D、力F1的力臂L1【答案】:【解析】:第9题【填空题】如图所示,用固定在墙上的三角支架ABC放置空调室外机.如果A处螺钉松脱,则支架会绕______点倾翻.已知AB长40cm,AC长30cm.室外机的重力为300N,正好处在AB中点处,则A处螺钉的水平拉力为______N(支架重力不计).为了安全,室外机的位置应尽量______(选填“靠近”或“远离”)墙壁.【答案】:【解析】:第10题【填空题】如图所示,一轻质杠杆可绕O点转动,A点处挂上一重物G,B点处用弹簧测力计竖直向上拉着,杠杆恰在水平位置平衡,若物体重力G为30N,则弹簧测力计示数为______牛。
杠杆综合一、单选题1.(2014·丽水)如图所示,杠杆OAB能绕O点转动,在A点挂一重物G,为保持杠杆在水平位置平衡,在B点分别作用的四个力中最小的是()A. F1B. F2C. F3D. F42.(2014·湖州)“竹抻面”是我国传统面点美食。
如图甲,在制作面团的过程中,让一段毛竹的一端固定在绳扣中,人坐在另一端可以上下跳动,面团在毛竹不断挤压下变得更有韧性。
如图乙是它的原理图,可以把毛竹视为一根杠杆。
关于此杠杆的叙述中,正确的是( )A. B是支点B. 杠杆在B点受到向下的力C. 杠杆在B点受到的力大于F1D. A点移动的距离小于B点移动的距离3.(2017•丽水)如图所示,使用时属于费力杠杆的是()A. 镊子夹石块B. 起子开瓶盖C. 羊角锤拔铁钉D. 天平称物体质量4.(2017•嘉兴)如图是一种切甘蔗用的铡刀示意图。
下列有关说法正确的是()A. 刀刃很薄可以增大压力B. 铡刀实质上是一种费力杠杆C. 甘蔗放在a点比b点更易被切断D. 手沿F1方向用力比沿F2方向更省力5.(2017•绍兴)如图甲是制作面团的情景,把竹竿的一端固定在绳扣中,人骑在另一端施加一个向下的大小为F的力,面团被不断挤压后变得更有韧性,图乙为压面团原理图。
关于压面团过程的叙述正确的是()A. 面团对杆的作用力方向向下B. 面团对杆的作用力大小等于FC. 面团被压扁说明力能使物体发生形变D. A点向下移动的距离小于B点向下移动的距离6.(2017•温州)小明在按压式订书机的N点施加压力,将订书针钉入M点下方的纸张中,能正确表示他使用该订书机时的杠杆示意图是()A. B. C. D.7.(2016•绍兴)下列杠杆平衡的是(杆重和摩擦均不计)()A. B.C. D.二、填空题8.(2015·衢州)如图为水平桌面上的圆形玻璃转盘(转盘半径为50cm),在水平力作用下能绕转盘中心O 点自由转动,转动时可视为杠杆.甲在A点施加一个大小为20N的水平力F A,想让转盘转动,对面的乙在距O点40cm处的B点同时施加一个水平力,想让转盘反方向转动,乙应沿图中________(选填“F1”、“F2”、“F3”或“F4”)方向施加一个至少为________N的力,才可能达到目的(假设只有甲、乙两人对转盘施力,忽略其它力对转动的影响)。
9.(2017•金华)在对汽车的发动机做检修时需要引擎盖抬起,抬起过程应用了杠杆原理。
图2为引擎盖的受力分析模式图:引擎盖可绕O点自由转动,A为引擎盖重心位置。
由图2可知,该杠杆属于________杠杆。
在引擎盖抬起过程中,重力G的力臂逐渐________。
10.(2017•杭州)小金将长为0.6米、质量可忽略不计的木棒搁在肩上,棒的后端A挂一个40牛的物体,肩上支点O离后端A为0.2米,他用手压住前端B使木棒保持水平平衡,如图所示。
小金的质量为50千克,则此时手压木棒的力大小为________牛,肩对木棒的支持力大小为________牛,人对地面的压力大小为________牛(g=10牛/千克)。
11.(2017•衢州)如图为小柯制作的“杠杆力臂演示仪”,杠杆AOB可绕O点(螺母)转动,OA=0.2m,OB=0.1m,G1=2N,杠杆自身重力和摩擦不计,固定装置未画出。
(1)当杠杆处于甲图所示水平位置平衡时,G2的重力为________N。
(2)松开螺母保持OA不动,使OB向下折一个角度后,再拧紧螺母形成一根可绕O点转动的杠杆AOB' (B'点对应B点),保持G1位置不变,要使杠杆在图乙位置保持平衡,则G2应该移动到__________。
A. B’点处B. ① 点处C. ②点处D. ③点处12.(2014·绍兴)安全阀常作为超压保护装置。
如图是利用杠杆原理设计的锅炉安全阀示意图,阀的横截面积S为6厘米2,OA∶AB=1∶2,若锅炉能承受的最大压强为5.81×105帕,大气压强为1.01×105帕,则在B处应挂________ 牛的重物。
若锅炉承受的最大压强减小,为保证锅炉安全,应将重物向________ (选填“左”或“右”)移动。
13.(2012·杭州)如图所示,质量分布均匀的长方体砖,平放在水平地面上,第一次用竖直向上的力F1只作用于ab的中点,第二次用竖直向上的力F2作用于bc的中点,都使它们在竖直方向上慢慢向上移动h(h <ab<bc),则在上述过程中F1________ F2(选填“大于”、“小于”或“等于”);F1所做的功F1________ F2所做的功(选填“大于”、“小于”或“等于”);第一次克服重力所做的功________ 第二次克服重力所做的功(选镇“大于”、“小于”或“等于”)。
三、解答题14.(2015•杭州)如图所示,一根质量分布均匀的木棒,质量为m,长度为L,竖直悬挂在转轴O处,在木棒最下端用一方向始终水平向右的拉力F缓慢将木棒拉动到与竖直方向夹角为θ的位置(转轴处摩擦不计),问:(1)在图中画出θ=60°时拉力F的力臂l,并计算力臂的大小。
(2)木棒的重力作用点在其长度二分之一处,随拉开角度θ的增加,拉力F将如何变化?并推导拉力F 与角度θ的关系式。
15.(2015•宁波)后端挑着装满道具的“百宝箱”,前端挑着由活动支架与花布组成的“戏台”,江西省非物质文化遗产传承人肖秋林就这样挑着担子四处游走,表演了40多年“一人一台戏”的布袋木偶戏,如图所示,假设“戏台”重100N,装了道具的“百宝箱”重200N,它们的悬挂点A、B之间距离为1.5m,扁担视作重力不计的硬直棒。
(1)挑起担子时,“百宝箱”被提高了0.6m,这一过程中,需要克服“百宝箱”重力做多少功?(2)假设肩膀与扁担的接触点为O,当手不对扁担施加力的作用时,要使扁担在水平位置平衡,前端悬挂点A与点O的距离多大?(3)当前端的“戏台”卸下后,左手在A点施加力,同样能使扁担在水平位置平衡,若肖师傅在站立时卸下“戏台”,则卸下“戏台”前后:①扁担对肩膀压力(填“变大”、“变小”或“不变”)②肖师傅对水平地面的压强如何变化?变化多大?(假设肖师傅的每只脚与地面的接触面积为200cm2)16.(2015•温州)钓鱼是人们喜爱的一种休闲活动,如图是钓鱼示意图(1)钓鱼时,若其他条件不变,鱼竿长度越长,手提鱼竿的力越(2)钓鱼者将一条重为5牛的鱼从水面提高2米,再沿水平方向移动1米,在这一过程中,他克服鱼的重力做功为焦。
17.(2015•绍兴)如图是一种健身器械,AOB可视为杠杆.图中小明同学用力竖直向下拉杠杆,重物被抬起,此时阻力臂(选填“大于”、“小于”或“等于”)动力臂。
小明同学想通过增大向下拉力来加大训练强度,请你利用杠杆平衡条件,给小明提出一条合理的建议:。
四、综合题18.(2016•杭州)小金用如图所示的实验装置测量杠杆的机械效率.实验时竖直向上拉动杠杆,使挂在杠杆下面的钩码缓缓上升.(支点和杠杆的摩擦不计)问:(1)重为5N的钩码挂在A点时,人的拉力F为4N,钩码上升0.3m时,动力作用点C上升0.5m,此时机械效率η1为多大?(2)小金为了进一步研究杠杆的机械效率与哪些因素有关,仍用该实验装置,将钩码移到B点,再次缓慢提升杠杆使动力作用点C仍然上升0.5m.问:人的拉力F与第一次相比(选填“变大”“变小”或“不变”).比较此时的机械效率η2与η1的大小并用学过的知识给以推导.19.(2016•台州)桥式起重机在工业生产上有广泛应用.如图是某桥式起重机的示意图,水平横梁MN架在轨道A和B上,电动机D可沿横梁左右移动.横梁、电动机、挂钩、滑轮、钢索、导线的质量以及滑轮上的摩擦均不计.(1)电动机通过滑轮组,将质量为600千克的零件,以0.4米/秒的速度匀速吊高4米.求:电动机对零件做的功为多少焦?电动机的功率至少为多少瓦?(g取10牛/千克)(2)已知横梁长度为L,零件质量为m,电动机吊着零件从M点出发并开始计时,以水平速度v匀速运动到N点,横梁对轨道A的压力F与时间t的关系式为:F=________.20.(2016•金华)简单机械在我们的生活中应用广泛,请回答下列有关简单机械的问题:(1)如图甲,物体处于静止状态,物体的重力是________N(不计摩擦及滑轮和绳子的自重).(2)如图乙是一把剪刀,在使用过程中要达到相对省力的效果,则被剪物体应放在________点(填字母“A”或“B”).21.(2016•舟山)如图甲为塔式起重机简易示意图,塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装.(动滑轮重、绳重及摩擦均不计,g取10牛/千克)(1)为保持平衡,起重臂的长度越长的塔式起重机,配备的平衡重的质量应越________.(2)图乙为起重机钢丝绳穿绳简化示意图,滑轮a的作用是________.若钢丝绳能承受的最大拉力为3×104牛,则能吊起货物的质量不能超过________千克?(3)若将重为1.2×104牛的货物由地面沿竖直方向匀速提升30米,再沿水平方向移动20米,则此过程中克服货物重力做功多少焦?(4)若该起升电动机的效率为90%,将重为1.2×104牛的货物提升到30米的高度,用时50秒,则该起升电动机的实际功率是多少瓦?22.(2014·杭州)汽车超载是当前发生交通事故的重要根源。
为了加强监控,各地均设置超载监测站。
如图所示,已知某汽车的自重为2吨,其载重量为10吨。
现让该汽车前轮开上电子地磅秤,其读数为5吨,后轮开上电子地磅秤读数为6吨,且前后轮与地面的接触面积相等。
问:(1)该汽车的前后轮对地面的压强是否相同?为什么?(2)该汽车是否超载,通过分析计算说明理由。
23.(2013·湖州)一根用细绳吊着的长玻璃棒左端绕上光亮的粗铜丝,并使玻璃棒保持水平(如图)。
用酒精灯给铜丝加热数分钟,停止加热后冷却,发现玻璃棒左瑞下降。
(1)用化学方程式表示左瑞下降的原因:________ 。
(2)将玻璃棒连同细绳取下,铜丝端浸入稀硫酸,充分反应后取出,洗涤、干燥再重新吊起(细绳系在玻璃棒的位置不变),玻璃棒 ________ (选填“能”或“不能”)再次保持水平。
24.(2013·湖州)如图装置为某学生在科技创新大赛时发明的可以直接测量液体密度的“密度天平”.其制作过程和原理如下:选择一根长1米的杠杆,调节两边螺母使杠杆在水平位置平衡,在左侧离中点10 厘米的A 位置用细线固定一个质量为150克、容积为80毫升的容器。
右侧用细线悬挂一质量为50 克的钩码(细线的质量忽略不计)。
测量时往容器中加满待测液体,移动钩码使杠杆在水平位置平衡,在钩码悬挂位置直接读出液体的密度。
