建筑识图与房屋构造1. 引言建筑是人类社会的重要组成部分，其构造是建筑物具备稳定性和功能性的基础。
在建筑的设计、施工和维护过程中，建筑识图和对房屋构造的了解显得非常重要。
本文将介绍建筑识图的重要性以及房屋的常见构造方式。
2. 建筑识图的重要性建筑识图是指通过图纸、图表等形式来表达建筑物的设计和构造信息。
它在建筑的设计、施工和维护中起到了重要的作用。
首先，建筑识图是设计的重要工具。
在建筑的设计过程中，设计师可以通过识图来表达自己的设计意图和构造方案。
通过图纸，设计师可以详细展示建筑的各个部分，包括平面布局、立面图和剖面图等，使得设计师和业主能够更加清楚地了解设计方案，进行更好的沟通和协作。
其次，建筑识图对施工具有指导作用。
在建筑的施工过程中，施工人员需要根据图纸来进行施工工艺和构造方面的操作。
通过对图纸的仔细阅读和理解，施工人员可以清晰地知道应该采取哪些施工措施，如何安装和连接建筑的各个构件，确保施工的质量。
最后，建筑识图对维护和管理也非常重要。
在建筑物的维护和管理过程中，人们需要了解建筑的结构和构造，以便进行维护和修复工作。
通过对建筑识图的分析和解读，人们可以找出建筑物存在的问题，确定维护措施和修复方法，保证建筑物的安全和可靠性。
综上所述，建筑识图对于建筑的设计、施工和维护具有重要的意义，它是建筑行业中不可或缺的一部分。
3. 房屋的常见构造方式在建筑识图的过程中，了解房屋的常见构造方式对于理解建筑图纸非常重要。
下面将介绍一些常见的房屋构造方式。
1.木结构：木结构是指使用木材作为主要结构材料的建筑方式。
木结构房屋常见于传统的民居建筑中，具有较好的抗震性能和隔音性能。
木结构的主要构件包括柱、梁和框架等，通过构件的连接和组合形成建筑整体的结构。
2.砖混结构：砖混结构是指使用砖块和混凝土作为主要结构材料的建筑方式。
砖混结构房屋常见于现代建筑中，具有较好的耐久性和稳定性。
砖混结构的主要构件包括墙体、柱和梁等，通过构件的配合和连接形成建筑的整体结构。

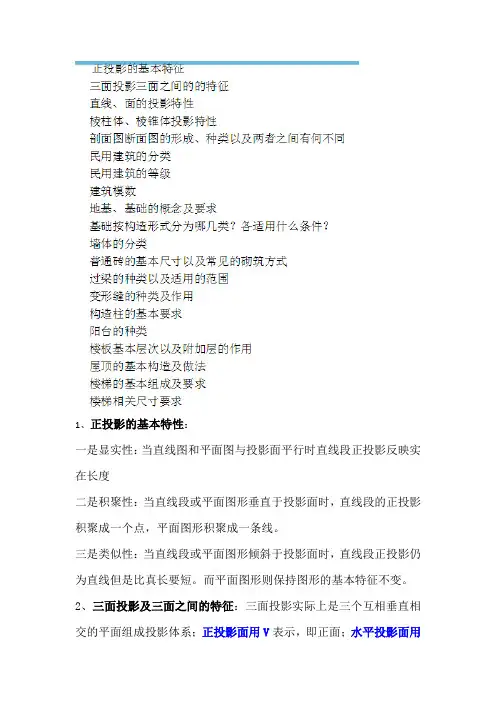

1、正投影的基本特性：一是显实性：当直线图和平面图与投影面平行时直线段正投影反映实在长度二是积聚性：当直线段或平面图形垂直于投影面时，直线段的正投影积聚成一个点，平面图形积聚成一条线。
三是类似性：当直线段或平面图形倾斜于投影面时，直线段正投影仍为直线但是比真长要短。
而平面图形则保持图形的基本特征不变。
2、三面投影及三面之间的特征：三面投影实际上是三个互相垂直相交的平面组成投影体系；正投影面用V表示，即正面；水平投影面用H表示，即水平面；侧面投影面用W表示，即侧面。
三者关系：正面投影V与水平投影H----长对正正面投影V与侧面投影W----高平齐水平投影H与侧面投影W----宽相等3、直线、面的投影特性一是：一般位置的线：在任意一个投影面均不反应实长和实际与投影面的夹角二是：投影面平行线：平行于某一个投影面而倾斜于另外两个投影面的直线。
有三种位置，分别是平行于水平面称为水平线：水平面显示直线的真长，另外两个投影面投影均短于直线真长平行于正面称为正平线：正面显示直线真长，其余两个投影面投影均短于直线真长平行于侧面称为侧平线：侧面显示直线真长，。
三是：投影面垂直线直线垂直于某一投影面，也有三种位置，分别是垂直于水平面称为铅垂线：直线在水平面积聚成一个点，在另外两个面均反映直线真长，且垂直对应的投影轴垂直于正面称为正垂线：直线在正面积聚成一个点，在另外两个投影面均反映直线真长，且垂直对应的投影轴。
垂直于侧面称为侧垂线：直线在侧面积聚成一点其余同上一般位置平面：平面与三个投影面均倾斜，三个投影面上的投影均为平面的类似型，且均不反映平面对投影面的真实夹角。
投影面平行面：平行于水平面的称为水平面，平行于正面的称为正平面，平行于侧面的称为侧平面水平面：在水平面上反映平面真形，在其余两个面积聚成一条直线，且分别平行于对应的投影轴。
投影面垂直面：垂直于水平面而倾斜于另外两个面的为水平面垂直面即铅垂面；垂直于正面而倾斜于另外两个面的为正面垂直面即正垂面；垂直于侧面而倾斜于另外两个面的为侧面垂直面即侧垂面。
1、正投影的基本特性：一是显实性：当直线图和平面图与投影面平行时直线段正投影反映实在长度二是积聚性：当直线段或平面图形垂直于投影面时，直线段的正投影积聚成一个点，平面图形积聚成一条线。
三是类似性：当直线段或平面图形倾斜于投影面时，直线段正投影仍为直线但是比真长要短。
而平面图形则保持图形的基本特征不变。
2、三面投影及三面之间的特征：三面投影实际上是三个互相垂直相交的平面组成投影体系；正投影面用V表示，即正面；水平投影面用H表示，即水平面；侧面投影面用W表示，即侧面。
三者关系：正面投影V与水平投影H----长对正正面投影V与侧面投影W----高平齐水平投影H与侧面投影W----宽相等3、直线、面的投影特性一是：一般位置的线：在任意一个投影面均不反应实长和实际与投影面的夹角二是：投影面平行线：平行于某一个投影面而倾斜于另外两个投影面的直线。
有三种位置，分别是平行于水平面称为水平线：水平面显示直线的真长，另外两个投影面投影均短于直线真长平行于正面称为正平线：正面显示直线真长，其余两个投影面投影均短于直线真长平行于侧面称为侧平线：侧面显示直线真长，。
三是：投影面垂直线直线垂直于某一投影面，也有三种位置，分别是垂直于水平面称为铅垂线：直线在水平面积聚成一个点，在另外两个面均反映直线真长，且垂直对应的投影轴垂直于正面称为正垂线：直线在正面积聚成一个点，在另外两个投影面均反映直线真长，且垂直对应的投影轴。
垂直于侧面称为侧垂线：直线在侧面积聚成一点其余同上一般位置平面：平面与三个投影面均倾斜，三个投影面上的投影均为平面的类似型，且均不反映平面对投影面的真实夹角。
投影面平行面：平行于水平面的称为水平面，平行于正面的称为正平面，平行于侧面的称为侧平面水平面：在水平面上反映平面真形，在其余两个面积聚成一条直线，且分别平行于对应的投影轴。
投影面垂直面：垂直于水平面而倾斜于另外两个面的为水平面垂直面即铅垂面；垂直于正面而倾斜于另外两个面的为正面垂直面即正垂面；垂直于侧面而倾斜于另外两个面的为侧面垂直面即侧垂面。
