电气工程常见质量通病与解析

电气工程施工中存在的通病及解决方法随着科技的不断发展，电气工程在建筑行业中的应用越来越广泛，人们对电气工程的质量要求也越来越高。

然而，在电气工程施工过程中，仍然存在一些通病，影响了工程质量和安全。

本文将对电气工程施工中常见的通病进行分析，并提出相应的解决方法。

一、电气工程施工中的通病1. 线路布置不合理在电气工程施工中，线路布置不合理是一个常见的问题。

表现为电线电缆的敷设路径不顺畅，交叉过多，未遵循最短路径原则，导致施工难度增加，影响工程质量。

2. 设备安装不规范设备安装是电气工程的重要环节，但由于施工人员技术水平不高、责任心不强等原因，设备安装不规范的现象时有发生。

如设备固定不牢固，接线不规范，绝缘性能不符合要求等，容易导致设备运行不稳定，甚至发生故障。

3. 防雷接地不达标防雷接地是电气工程安全的重要保障。

然而，在实际施工中，防雷接地系统存在许多问题，如接地电阻不符合要求、接地线路布置不合理等，导致防雷效果不佳，给工程带来安全隐患。

4. 保护措施不到位电气工程施工过程中，保护措施不到位也是一个常见问题。

如未对电气设备进行有效的防护措施，导致设备受潮、受污染、受损等，影响设备性能和使用寿命。

5. 施工管理不到位施工管理是保证电气工程质量的关键环节。

然而，在实际施工中，施工管理不到位的现象较为普遍。

如施工现场混乱，施工人员不按照设计图纸和施工规范操作，导致工程质量问题。

二、解决方法1. 优化线路布置在电气工程施工中，应根据实际情况合理规划电线电缆的敷设路径，遵循最短路径原则，减少交叉，确保线路布置合理。

同时，要充分考虑施工过程中的操作便利性和维护方便性，提高工程质量。

2. 加强设备安装规范培训针对设备安装不规范的问题，施工单位应加强施工人员的技术培训，提高其安装技能和责任心。

在施工过程中，严格按照设计图纸和施工规范进行设备安装，确保设备安装质量。

3. 提高防雷接地施工质量防雷接地是电气工程安全的重要环节。

电气工程之所以会出现质量通病，究其原因往往是以下五点：（1）策划不细，缺少系统性、持续性培训；（2）管理层专业技术人员缺乏，过程管控不到位；（3）作业层施工人员素质不高，责任心不强；（4）施工人员对规范理解存在偏差，主观愿望与实际施工存在差异；（5）市场上材料、设备本身的质量问题。

针对以上问题，对建筑电气安装关键部位的规范施工及常见的一些问题进行一个解析，与大家共同探讨。

通病01避雷线连接搭接倍数不够产生原因及后果：搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。

防治措施及相关规定：（1）进行工序技术交底、施工员加强现场管理。

（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍；02避雷线支持间距过大，不顺直，支持位置及支持方式不合理产生原因及后果：（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。

（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。

防治措施及相关规定：03避雷带过伸缩缝（沉降缝）无补偿，引下线无标识产生原因及后果：由于建筑物伸缩缝、沉降缝以及避雷带自身热胀冷缩的原因，往往造成避雷带的扭曲、变形，既不美观，若避雷带拉伸变细将造成接地通路导通截面减小，影响导电性能。

引下线不加以标识，于维护检修不便点这免费下载施工技术资料。

防治措施及相关规定：04变配电室接地母线距墙面距过大，未刷黄绿标识，无临时接地检查接线桩，母线连接不符合要求产生原因及后果：（1）支撑和标识是规范及观感和警示要求；（2）接地检查接线桩是维护检修工作接地需要，保证专业安全；（3）母线正确连接是保证接地截面和接触电阻满足要求。

电气工程质量通病及防治方法电气工程质量问题是指在电气设备设计、安装、运行中出现的不符合要求或不满足使用要求的问题。

电气工程质量问题将直接影响到设备的正常运行和人身安全，因此需要引起足够的重视。

下面将从电气设备设计、安装和运行等方面，介绍电气工程质量的通病及相应的防治方法。

-设计不合理：包括电气设备的选型不当、系统设计不合理等。

设计不合理导致设备无法满足实际需求，容易出现故障。

防治方法包括要求设计人员具备专业的知识和经验，进行合理的设备选型和系统设计。

-设计不规范：包括设计文档不完整、标注不清晰等。

设计不规范导致施工人员无法正确理解设计意图，容易出现误操作。

防治方法包括严格按照设计规范进行设计，设计文档完整、标注清晰。

-设计变更频繁：包括在施工过程中频繁变更设计方案。

设计变更频繁导致施工人员难以掌握最新的设计要求，容易出现误操作。

防治方法包括严格控制设计变更的范围和次数，避免频繁变更设计方案。

-施工质量不合格：包括电缆接头接触不良、接线错误、接地不良等。

施工质量不合格导致电气设备无法正常运行，容易引发事故。

防治方法包括要求施工人员具备相关资质和经验，进行全程监督和验收。

-施工进度滞后：包括施工计划不合理、施工人员不足等。

施工进度滞后导致项目延期交付，不仅给项目方造成经济损失，还可能带来其他连锁反应。

防治方法包括提前制定详细的施工计划，充足的施工人员和设备投入。

-施工管理不到位：包括施工现场混乱、施工人员安全意识薄弱等。

施工管理不到位导致施工安全隐患增加，容易引发事故。

防治方法包括加强施工现场管理，定期组织安全培训。

-设备维护不到位：包括定期检查和保养不及时、设备故障未及时排除等。

设备维护不到位导致设备寿命缩短，容易出现故障。

防治方法包括建立设备维护制度，定期进行设备检查和保养。

-停电事故频发：包括电力设备故障、用电负荷过大等。

停电事故频发直接影响到生产和生活，给企业和个人带来很大的损失。

防治方法包括加强用电负荷管理，定期检查电力设备。

电气安装工程施工质量通病及防治措施通病一：电线电缆的敷设不规范电缆敷设不规范可能导致以下问题：电缆束集中过大，布线混乱，易导致电缆绝缘磨损甚至短路；电缆敷设过弯，容易导致电缆皱折、护套损坏；电缆悬空敷设，易出现挂线现象。

防治措施：1.设计时合理规划电缆走向和敷设区域，避免电缆束过大，布线混乱。

2.严格控制电缆敷设半径，不得低于产品规定的最小弯曲半径。

3.对于悬空敷设的电缆，应该采取合适的支、固、挂装置，保证电缆的支撑和保护。

通病二：电线接头的质量问题电线接头的质量问题主要体现在接头的接触电阻过大或不良接触，容易导致线路过载、发热、引发火灾等安全隐患。

防治措施：1.确保接线端子的材质符合规范要求，且表面洁净，无油污或氧化层。

2.接线时必须严格按照接线图和说明书进行接线，确保连接可靠、牢固。

3.对于安装在外露环境中的电线接头，应采取相应的防水、防腐措施，以防止绝缘老化和接触电阻增加。

通病三：电气设备的固定不牢电气设备固定不牢可能导致设备松动、摇晃，甚至掉落，引发事故。

防治措施：1.对于电气设备的固定，应按照设计和规范要求进行，保证设备的稳定性和牢固性。

2.选择适当的固定件和固定方法，确保设备的安全装配。

3.对于设备周围的支撑结构，如墙体、地面，应严格按照设计要求进行加固，以保证设备的安全使用。

通病四：母线的支撑不稳定母线支撑不稳定可能导致母线位移、振动，甚至断裂。

防治措施：1.设计时应考虑母线规格、重量和布置方式等因素，合理选择和布置母线的支撑装置。

2.母线支撑装置应有足够的刚度和稳定性，以保证母线的安全支持。

3.对于较长的母线段，应增设适当的支撑装置，以防止其因自重和电流冲击而发生振动。

通病五：电缆槽的漏水漏水问题电缆槽漏水会导致电缆绝缘老化、短路，影响电气系统的正常运行。

防治措施：1.在电缆槽施工之前，要对基础进行检查和处理，确保地面平整、干燥，并填补好裂缝，以防止水漏入电缆槽内。

2.电缆槽的施工应选用耐水、防水性能良好的材料，并定期对其进行检查和维护，保持其完好、密封。

一、电气安装工程常见的质量通病及预防措施1.线盒安装高度不一致1.1现象；线盒安装高度不一致，导致面板安装完后高低不一，影响观感质量。

1.2原因分析：未按土建提供的建筑标高线进行安装；工人安装面板时，未对面板本身进行微调；未予其他消防或弱电等专业施工单位沟通导致不同专业墙体安装面板高度不统一。

1.3预防措施：在线盒安装时，一定要根据土建提供的建筑标高线进行安装，可先固安好接线盒后，再进行配管，确保线盒安装高度符合规范和设计要求；另外面板在安装时，线盒本身的固定螺孔有3mm左右的上下调节，在安装时应根据需要进行调节，直到达到设计或规范要求的标高为止。

2.管内穿线不畅2.1现象：管内穿线时导线无法通过原预埋好的线管。

2.2原因分析：土建或安装专业在吊顶或固定支架时，采用电锤钻孔，把隐蔽在墙体内的线管打坏；安装专业在配管时，管子的弯曲半径过小或转变过多，未按规范设过线盒；预埋配管安装时管道焊接或压接不严密导致管路阻塞。

2.3预防措施：在配管过程中，管子的弯曲半径应为管外径的6倍，不宜过小；当管路长度超过以下规定时应设过线盒：管子全长超过30m，无弯曲时；管子全长超过20m，只有一个弯时；管子全长超过15m，只有两个弯曲;管子全长超过8m，有三个弯时；另外，土建装饰或安装专业在施工过程中，也有可能把线管打坏，通常情况下，土建装饰或安装在施工时，电气专业应在线管隐藏部位弹好线，画好线管的走向，防止被电锤钻孔时破坏；线管的外径应按规范或设计要求进行敷设。

加强施工过程中质量检查，防止因管道焊接或压接不严密导致管路阻塞。

3.电缆敷设部位设置标识3.1现象:电缆敷设不按规定设置标志牌或标志桩，给维修、检修带来不便，甚至造成不必要的机械损伤，影响安全使用等。

3.2治理:（1）在下列地方，电缆上应装设标志牌：电缆终端头，电缆接头处；隧道及竖井的两端、入孔井内；（2）标志牌上应注明线路编号(当设计无规定时，应写明电缆型号、规格及起迄地点)；并联使用的电缆应有顺序号；字迹应清晰，不易脱落；（3）标志牌的规格宜统一，挂装应牢固，且能防腐；（4）直埋电缆沿线及接头处应有明显的方向标志或牢固的标志桩。

电气工程质量通病与处理方法一、设备材料质量通病及处理1、设备材料质量通病：设备材料质量不合格，存在安全隐患。

2、处理方法：加强对设备材料采购的监管，确保设备材料符合国家相关标准和设计要求；对于不符合要求的设备材料，应立即停止使用并更换合格产品。

二、线路布设不规范通病及处理1、线路布设不规范通病：线路布设不规范，存在安全隐患。

2、处理方法：严格按照设计要求进行线路布设，确保线路走向合理、安全；对于不符合要求的线路布设，应立即进行整改，确保线路安全可靠。

三、安装不牢固通病及处理1、安装不牢固通病：电气设备安装不牢固，存在脱落、松动等安全隐患。

2、处理方法：加强电气设备安装过程的监管，确保安装牢固、稳定；对于安装不牢固的电气设备，应立即进行加固或更换。

四、接线不规范通病及处理1、接线不规范通病：电气设备接线不规范，存在漏电、短路等安全隐患。

2、处理方法：加强电气设备接线的监管，确保接线规范、安全；对于接线不规范的电气设备，应立即进行整改，确保设备安全可靠。

五、防雷接地不规范通病及处理1、防雷接地不规范通病：防雷接地不规范，存在雷击安全隐患。

2、处理方法：加强防雷接地工程的监管，确保防雷接地工程符合设计要求；对于不符合要求的防雷接地工程，应立即进行整改，确保设备安全可靠。

六、电气调试通病及处理1、电气调试通病：电气调试不规范，存在设备运行不稳定等安全隐患。

2、处理方法：加强电气调试过程的监管，确保调试过程符合设计要求；对于调试不规范的设备，应立即进行整改，确保设备运行稳定可靠。

七、设备使用和维护通病及处理1、设备使用和维护通病：设备使用和维护不当，存在设备损坏、老化等安全隐患。

2、处理方法：加强设备使用和维护的监管，确保设备使用和维护符合相关规定和要求；对于使用和维护不当的设备，应立即进行整改，确保设备安全可靠。

八、安全保护通病及处理1、安全保护通病：安全保护措施不到位，存在安全隐患。

2、处理方法：加强安全保护措施的监管，确保安全保护措施符合相关规定和要求；对于安全保护措施不到位的设备或场所，应立即进行整改，确保设备或场所安全可靠。

电气安装工程常见质量通病电气安装工程是一项重要的工程项目，它对于企业、城市和人民的安全和生产都有着非常重要的影响。

然而，在实际的施工过程中，电气安装工程常常会出现一些质量问题，这些问题可能会影响电气设施的安全、可靠性和使用寿命，给企业和人民带来财产损失或人身伤害。

本文将介绍电气安装工程常见的质量通病，并提出相应的解决措施。

一、线缆敷设不规范线缆敷设不规范是电气安装工程中比较常见的问题，其影响主要体现在以下几个方面：1.线缆缠绕错综复杂，造成线缆接头处易发生故障，影响线路通电情况。

2.线缆过长或过短，会影响线路的电阻和电感值，从而影响用电质量。

3.线缆处于过于拥挤、压弯或是受到压力等情况，容易导致线缆受损、断电。

为了避免线缆敷设不规范所带来的问题，我们应该：1.严格按照设计规范进行线缆敷设，避免线缆交叉、缠绕等情况发生，保持线缆平行且距离协调。

2.对不合规范的线缆进行重新排列整理，减少过长或过短的线缆，避免出现线缆过度受压的情况。

二、接地电阻不合格接地电阻不合格是电气安装工程中常见的通病之一，它容易引起电气设备外壳带电，短路、漏电等严重问题，进而影响人员的安全。

接地电阻不合格的原因主要有：1.接地体的选择不合适，地面土质差、潮湿等原因引起接地电阻不合格。

2.接地体布置方式不当，例如是爆破、挖掘等破坏土地的方式，或是地桩不够深，都会导致接地电阻不合格。

为了避免接地电阻不合格所带来的问题，我们可以：1.对于接地设备的选择可以采用合适的材质，例如钢筋混凝土或者铜材、钢材等材料进行构造，防止接地电阻超过规定标准。

2.对于接地体布置的地点，可以先进行分析，挑选合适深度的地方，以确保接地电阻合格，防范未然。

三、电缆接头绝缘不当电缆接头连接是电气安装工程中常见的一项工作。

如果接头绝缘不当，就容易导致电器设备故障、短路等问题，带来安全风险。

电缆接头绝缘不当的原因主要包括：1.接头外壳结构不牢固，接中环应当周而复始，进行完善的保护工作。

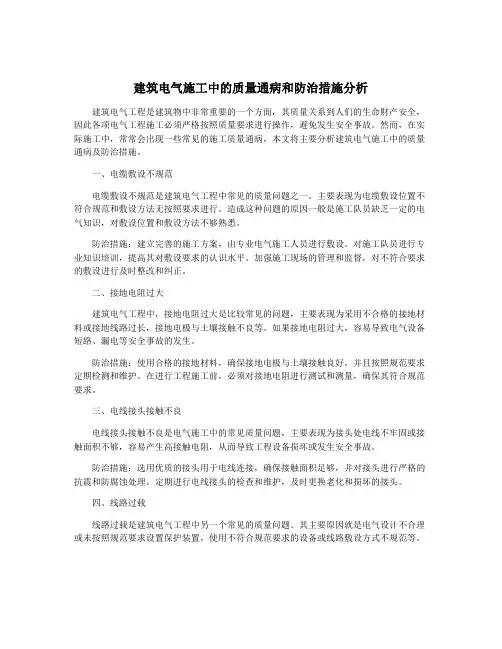

建筑电气施工中的质量通病和防治措施分析建筑电气工程是建筑物中非常重要的一个方面，其质量关系到人们的生命财产安全，因此各项电气工程施工必须严格按照质量要求进行操作，避免发生安全事故。

然而，在实际施工中，常常会出现一些常见的施工质量通病，本文将主要分析建筑电气施工中的质量通病及防治措施。

一、电缆敷设不规范电缆敷设不规范是建筑电气工程中常见的质量问题之一。

主要表现为电缆敷设位置不符合规范和敷设方法无按照要求进行。

造成这种问题的原因一般是施工队员缺乏一定的电气知识，对敷设位置和敷设方法不够熟悉。

防治措施：建立完善的施工方案，由专业电气施工人员进行敷设。

对施工队员进行专业知识培训，提高其对敷设要求的认识水平。

加强施工现场的管理和监督，对不符合要求的敷设进行及时整改和纠正。

二、接地电阻过大建筑电气工程中，接地电阻过大是比较常见的问题，主要表现为采用不合格的接地材料或接地线路过长，接地电极与土壤接触不良等。

如果接地电阻过大，容易导致电气设备短路、漏电等安全事故的发生。

防治措施：使用合格的接地材料，确保接地电极与土壤接触良好，并且按照规范要求定期检测和维护。

在进行工程施工前，必须对接地电阻进行测试和测量，确保其符合规范要求。

三、电线接头接触不良电线接头接触不良是电气施工中的常见质量问题，主要表现为接头处电线不牢固或接触面积不够，容易产生高接触电阻，从而导致工程设备损坏或发生安全事故。

防治措施：选用优质的接头用于电线连接，确保接触面积足够，并对接头进行严格的抗震和防腐蚀处理。

定期进行电线接头的检查和维护，及时更换老化和损坏的接头。

四、线路过载线路过载是建筑电气工程中另一个常见的质量问题。

其主要原因就是电气设计不合理或未按照规范要求设置保护装置，使用不符合规范要求的设备或线路敷设方式不规范等。

防治措施：优化电气设计方案，严格按照规范要求设置相应的保护装置，选用符合规范要求的电气设备和线路敷设方式，确保其能够承受预期负载。

建筑电气施工中的质量通病和防治措施分析建筑电气施工是建筑工程中非常重要的一环，对于建筑物的正常使用和安全运行起到了至关重要的作用。

在实际施工中，由于各种原因，常常会出现一些质量通病，给工程质量带来隐患。

下面从施工中常见的质量通病和防治措施两个方面进行详细分析。

一、质量通病1. 材料质量不合格材料质量不合格是造成电气施工质量问题的主要原因之一。

电缆、开关插座等电气材料质量不合格，容易造成线路短路、火灾等问题。

其主要原因是施工单位没有严格把关材料的进货质量或者仓库管理不严格。

2. 施工图纸设计不规范施工图纸设计不规范是经常出现的问题之一。

施工图纸中包含了电气线路、电缆敷设路径、配电箱的布置等重要信息，如果设计不合理，容易出现线路交叉敷设、线缆过长、配电箱容量不足等问题。

3. 偷工减料为了节省成本，一些施工单位会选择偷工减料，使用劣质材料，或者减少工序，甚至不按照设计要求进行施工。

这样容易导致电气线路接触不良、短路、过负荷等问题，严重影响工程的安全性和耐久性。

二、防治措施施工单位在采购电气材料时，应严格要求供应商提供合格证明和检测报告，确保材料质量符合国家标准要求。

对于进货的材料，要进行健全的仓库管理，防止出现交叉混用、过期使用等情况。

施工单位在图纸设计时，应聘请经验丰富的设计师，严格遵守相关规范和标准，确保设计合理、符合施工要求。

要与施工人员保持沟通，及时解决现场问题，避免施工过程中产生偏差。

3. 加强施工监督和管理施工单位应设立专门的施工监督组织，由专业人员进行监督和管理。

对施工现场进行巡查检查，确保施工按照设计要求进行，避免偷工减料，发现问题及时纠正。

施工单位应建立健全的质量控制程序，对每个工序进行验收，确保施工质量。

4. 加强施工人员培训施工单位要加强对施工人员的培训，提高其电气施工技能和质量意识。

定期组织技术交流会和培训班，提高施工人员的专业水平和技术能力，确保施工质量。

要加强对施工人员的安全教育，提高安全意识，减少施工事故的发生。
