真空压力开关

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

真空开关原理
真空开关是一种电气开关，其工作原理基于真空环境中的电气特性。

它使用真空密封的金属或陶瓷容器，内部充满了低压的气体或真空。

真空开关的主要部件包括触点、弹簧、绝缘材料和浸泡在真空中的介质。

当开关处于关闭状态时，触点之间存在一段距离，电流无法通过。

当外部电压施加到开关上时，电场会在两个触点之间产生。

当电场强度足够高时，它将导致介质中的气体分子离子化，形成电子和离子。

离子化的气体形成了一个带电的等离子体，当电场足够强时，它可以产生击穿电流。

这个瞬时的击穿电流会使得触点之间产生电弧，并在电弧上产生较低的阻抗。

一旦电弧形成，它将提供一个导电通道，允许电流通过。

当打开电路时，真空开关会通过绝缘材料和弹簧的作用将触点分离，终止电弧的产生。

由于真空中没有气体分子，再次形成放电和电弧的几率很小。

因此，真空开关能够提供较高的切断能力和更长的使用寿命。

总之，真空开关的工作原理依赖于真空环境中的离子化和电弧的形成。

重要的是通过合适的绝缘和弹簧设计来确保可靠的性能，以及通过维护合适的真空密度来延长开关的寿命。

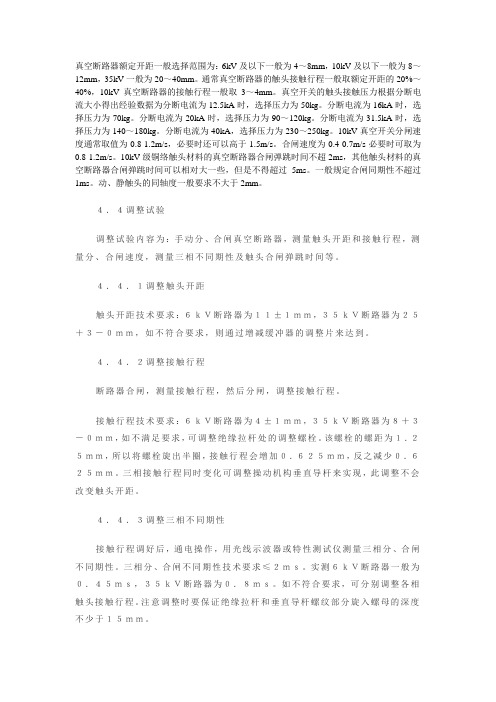

真空断路器额定开距一般选择范围为：6kV及以下一般为4～8mm，10kV及以下一般为8～12mm，35kV一般为20～40mm。

通常真空断路器的触头接触行程一般取额定开距的20%～40%，10kV真空断路器的接触行程一般取3～4mm。

真空开关的触头接触压力根据分断电流大小得出经验数据为分断电流为12.5kA时，选择压力为50kg。

分断电流为16kA时，选择压力为70kg。

分断电流为20kA时，选择压力为90～120kg。

分断电流为31.5kA时，选择压力为140～180kg。

分断电流为40kA，选择压力为230～250kg。

10kV真空开关分闸速度通常取值为0.8-1.2m/s，必要时还可以高于1.5m/s。

合闸速度为0.4-0.7m/s必要时可取为0.8-1.2m/s。

10kV级铜络触头材料的真空断路器合闸弹跳时间不超2ms，其他触头材料的真空断路器合闸弹跳时间可以相对大一些，但是不得超过5ms。

一般规定合闸同期性不超过1ms。

动、静触头的同轴度一般要求不大于2mm。

４．４调整试验调整试验内容为：手动分、合闸真空断路器，测量触头开距和接触行程，测量分、合闸速度，测量三相不同期性及触头合闸弹跳时间等。

４．４．１调整触头开距触头开距技术要求：６ｋＶ断路器为１１±１ｍｍ，３５ｋＶ断路器为２５＋３－０ｍｍ，如不符合要求，则通过增减缓冲器的调整片来达到。

４．４．２调整接触行程断路器合闸，测量接触行程，然后分闸，调整接触行程。

接触行程技术要求：６ｋＶ断路器为４±１ｍｍ，３５ｋＶ断路器为８＋３－０ｍｍ，如不满足要求，可调整绝缘拉杆处的调整螺栓。

该螺栓的螺距为１．２５ｍｍ，所以将螺栓旋出半圈，接触行程会增加０．６２５ｍｍ，反之减少０．６２５ｍｍ。

三相接触行程同时变化可调整操动机构垂直导杆来实现，此调整不会改变触头开距。

４．４．３调整三相不同期性接触行程调好后，通电操作，用光线示波器或特性测试仪测量三相分、合闸不同期性。

ZN85-40.5(3AV3)型户内高压真空断路器1. 概述ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。

本产品性能符合国家标准GB1984《交流高压断路器》及JB3855《3.6-40.5kV 户内交流高压真空断路器》等标准的规定。

2. 型号及含义3. 使用条件3.1 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。

3.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；月平均值不大于1.8kPa；3.3 海拔高度：不超过1000m；3.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；3.5 来自开关设备和控制设备外部的振动或地动是可以忽略的；3.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。

4. 技术参数4.1 ZN85-40.5真空断路器主要技术参数4.2 断路器装配调整后的机械特性技术参数5. 主要技术参数5.1 结构特点5.1.1 断路器采用一体化和模块化设计，整体结构简单合理，采用上下置，灭弧室部分在上面，联锁和操动部分在下面。

使用专用的弹簧气操动机构，无需调整，动作稳定可靠。

5.1.2 断路器的三相导电回路的真空灭弧室布置在封闭的绝缘筒内，其绝缘筒采用机电性能可靠的材料并用成熟的真空浇注工艺而成。

这样不仅使相间绝缘性能显著提高，而且使每相回路不受外界恶劣环境的影响，可以防止灰尘和异物进入主导回路，并缩小了断路器的整体尺寸。

5.1.3 断路器采用美国Cutler-Hammer公司生产的WL-35855X型真空灭弧室或采用国内最新设计线圈式纵向强磁场结构真空灭弧室。

它采用陶瓷外壳，铜墙铬触头材料，具有外形尺寸小，绝缘水平高、灭弧能力强，电寿命长及优良的开断和关合短路电流的性能。

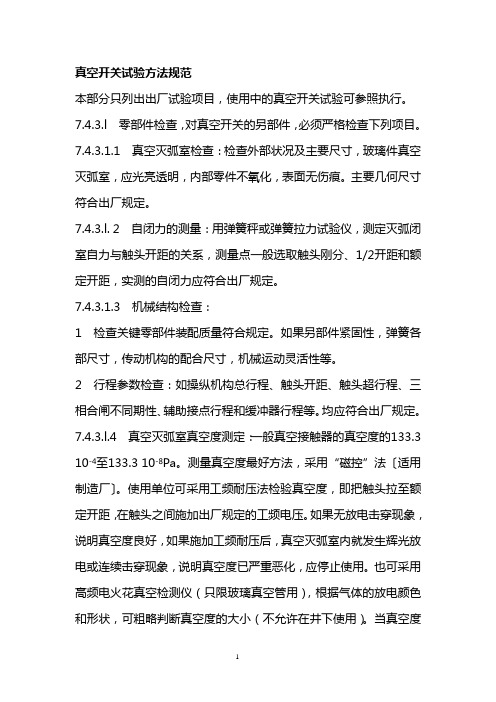

真空开关试验方法规范本部分只列出出厂试验项目，使用中的真空开关试验可参照执行。

7.4.3.l 零部件检查，对真空开关的另部件，必须严格检查下列项目。

7.4.3.1.1 真空灭弧室检查：检查外部状况及主要尺寸，玻璃件真空灭弧室，应光亮透明，内部零件不氧化，表面无伤痕。

主要几何尺寸符合出厂规定。

7.4.3.l. 2 自闭力的测量：用弹簧秤或弹簧拉力试验仪，测定灭弧闭室自力与触头开距的关系，测量点一般选取触头刚分、1/2开距和额定开距，实测的自闭力应符合出厂规定。

7.4.3.1.3 机械结构检查：1 检查关键零部件装配质量符合规定。

如果另部件紧固性，弹簧各部尺寸，传动机构的配合尺寸，机械运动灵活性等。

2 行程参数检查：如操纵机构总行程、触头开距、触头超行程、三相合闸不同期性、辅助接点行程和缓冲器行程等。

均应符合出厂规定。

7.4.3.l.4 真空灭弧室真空度测定：一般真空接触器的真空度的133.3 10-4至133.3 10-8Pa。

测量真空度最好方法，采用“磁控”法…适用制造厂‟。

使用单位可采用工频耐压法检验真空度，即把触头拉至额定开距，在触头之间施加出厂规定的工频电压。

如果无放电击穿现象，说明真空度良好，如果施加工频耐压后，真空灭弧室内就发生辉光放电或连续击穿现象，说明真空度已严重恶化，应停止使用。

也可采用高频电火花真空检测仪（只限玻璃真空管用），根据气体的放电颜色和形状，可粗略判断真空度的大小（不允许在井下使用）。

当真空度降低到133.310-4Pa时，在玻璃管壁上有局部萤光；真空度降到133.3 10-3 Pa.时，呈现出鱼肚白色；真空度降低到133.3 10ֿPa：以下时，管内呈现红色。

当真空度降至133.3 10- 4Pa以下时，应停止使用。

7.4.3.2 机械操作试验要求真空开关能够在操作能源（电压、气压、液压等）参数最高．最低和额定值时，正确而可靠地按规定次数连续进行合闸、分闸及合、分闸操作，真空断路器还需要进行自动重合闸操作（分一0.3～0.5s 一合）和自动脱扣动作试验。

真空压力开关安全操作及保养规程前言真空压力开关是一种常用的工业自控元件，广泛应用于各种真空系统中监测真空度的自动控制与保护。

在正常操作和使用中，应严格按照规程要求进行操作，保证设备和人员的安全。

安全操作规程1.真空压力开关的安装应该在电源关闭的情况下进行。

连接电路时，应注意开关的额定电压和电流与电路相符。

2.开关的电源应接入额定电压，不能过压或过载使用。

3.开关不应连接在太高的电流负载下，以免导致开关欠压且失灵。

4.开关应该排在真空泵的压力截止阀之前，负载阀门之后，以便及时检测出真空泵的运行状态。

5.开关应垂直安装，松动固定螺钉应立即加紧（不得过紧，以免损坏设备），同时保证开关处于水平位置。

6.如果发现开关表面有腐蚀、锈蚀或变色等情况，应立即更换开关或进行维修保养。

7.开关使用中如出现异常，不应私自进行拆卸和维修，应及时向专业技术人员寻求帮助。

保养规程1.定期检查并清理开关连接器和排线，杜绝因清洁不当而导致的电气应力的集中，保障设备的正常使用。

2.即时更换因使用过久或损坏而出现的零部件，促进设备的性能和稳定性。

3.开关所在的场所应该保持较为干燥，随时避免过度潮湿，减少开关部件的损坏。

4.严格遵守开关的操作规程，避免超负载或载流过大的情况出现，避免设备的性能下降。

5.定期进行开关的内部检查和维修，清理腐蚀物、灰尘等杂质，尽可能减少机械与电气应力的损伤。

结语真空压力开关是一种重要的工业自控设备，是保障设备正常运行的重要部分。

因此，在使用和维护时，应根据安全操作规程和保养规程进行正确的操作、维护和管理，以确保设备和人员的安全。

同时，开关的长久使用也需要不断地向技术专家学习，掌握最新的技术发展和保养方法，保证设备始终处于最佳状态。

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
