全站仪坐标放样线步骤

开机
→放样→→
→→
一下→→
确定→→
→
→→→
一下→
→
确定→→
是→
→→→一下→→确定→
0°00
没有误差），此时放样点即可定位。

如需测任意点坐标时，按两下→显示
→坐标→→
2012108
全站仪坐标放样
表示现时仪器到棱镜的实际距离，“SO.H”表示此时棱镜与放样点的距离。

数前若有“-”负号，表示镜子应再远离仪器；“+”正号表示棱镜应靠近仪器。

当DHA为零（方向没有误差），SO.H为零（距离
输入后视点X坐标输入后视点Y坐标
转动仪器精确瞄准后视点
两下（放样）输入放样点X坐标
输入站点X坐标输入测站点Y坐标
临时电话求助：88265156，139********
即可测出该点坐标输入放样点Y坐标转动仪器把--DHA后面的角度值变为
即定出放样点所在的方向。

让扶棱镜的人把棱镜架在此方向上并测距离，显示屏上“H”。

全站仪放线步骤
一；仪器架设
①脚架伸平胸口处，较居中放在控制点上方。

②安置仪器，对中控制点。

③粗整平，看圆水准气泡。

④粗整平后再看对中器是否对中。

⑤精整平，倾斜归零。

再检查是否对中即可。

二；后视
①先输入测站坐标：菜单---坐标测量---测站坐标，输入测站坐标。

②再输入后视坐标：按一次退出键（esc）到后视坐标，输入后
视坐标。

③后视定向：输入好后视坐标后按OK键，出现NO/YES，此时瞄准凌镜中心，按YES键，后视成功。

④复查后视：后视好后按退出键到（测站坐标/后视定向/测量）按测量键复测后视控制点坐标是否一致（误差在10mm内即可）。

三；放样测量
①后视好后返回菜单，选择放样测量。

②选择放样数据，输入桩点坐标。

③按左右摆动键（F3），把方向归零，锁定。

④指挥拿凌镜人左右摆动到你凌镜范围内，按观测键，此时仪器出现向前或向后，移动后再测直到误差在1mm内即可。

注意事项：1、仪器要对中，整平，2、后视要瞄准好。

3、输入放样数据要核对。

4、测量的时候不要碰到仪器。

5、转动仪器的时候要先送开制动螺栓。

6、放好的点用尺子去量看是否正确。

全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录测量数据注：按（ESC）键测距值被清空。

按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

南方全站仪的放样的具体操作步骤：1、南方全站仪在测站点上安置仪器，对中、整平。

2、按电源键开机。

屏幕显示垂直角过零。

3、转动望远镜，屏幕显示V，HR，进入角度测量界面。

4、按南方全站仪S.O键，进入放样程序，屏幕提示：选择一个文件。

5、按F3选择跳过，屏幕进入坐标放样1/2菜单。

6、按F1选择输入测站点，屏幕显示测站点。

7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。

8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。

每输完一个坐标后按F4回车确认输入。

重复此项操作依次输入N,E,Z的坐标值。

当输入完Z数据并回车后，屏幕显示输入仪器高。

9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。

完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。

10、按F2输入后视点，屏幕显示后视点界面。

11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。

12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。

此时，松开水平和垂直制动螺旋，转动仪器，瞄准后视点。

（当南方全站仪测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更。

）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。

14、按F3输入放样点，屏幕显示放样点。

15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。

分别输入放样点的N,E,Z坐标（方法同第8步）。

输入完毕后按F4回车,屏幕显示输入棱镜高度。

16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。

17、按F4继续，屏幕显示角度差调为零。

18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。

指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。

19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）20、指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点。

全站仪快速放线步骤详解
全站仪是施工中常用的一种工具，我们怎么使用他进行放线呢？小编从实际工作出发，给大家讲一讲施工放线的注意点。

工具：
全站仪
方法/步骤：
第一步，我们需要扛着全站仪到给定的坐标参考点，这个需要看施工总平面图。

然后把全站仪的支架调平稳，怎么看平稳呢？看下图手指的（红框处）圆盘，里面保持在中心即可。

然后调节上部的全站仪，让其也保持平衡，我们看红框处中间小球处于正中间即可。

注意调节的方法，调节下图红框处，手指正在调节的旋钮，这里要注意不要触动下侧的支架，避免支架不平衡重新调支架。

调好以后按一下主菜单menu，然后根据显示器的提示进行操作，选择放样。

接下来就是观察和调整，还是用旋钮调整，这次我们调整的是镜头，注意要从镜头内看清楚才行。

最后就是读数和记录，注意前视和后视的灵活运用，剩下的就是抗杆子放点。

尽量多挪杆子，少动全站仪！。

全站仪放样坐标角度距离的详细步骤全站仪是一种广泛用于土木工程测量和建筑测量的现代化仪器，其功能主要包括放样、测量、布设等功能。

在土木工程测量中，全站仪的放样功能是非常重要的，它可以帮助工程师准确地确定建筑物或工程的位置、形状和尺寸。

放样是指根据设计图纸或设计要求，在实地进行标志、布置和绘制的过程。

在进行放样前，需要根据设计图纸和要求计算出各点的坐标、角度和距离，然后通过全站仪进行放样。

以下是全站仪放样的详细步骤：1.准备工作在进行放样前，需要做好以下准备工作：-确定放样对象：根据设计要求确定需要放样的建筑物或工程-准备好设计图纸：根据设计图纸计算出各点的坐标、角度和距离-设置全站仪：在放样的起始位置设置好全站仪，并确保其水平校准正确2.放样测量根据设计图纸上的各点坐标、角度和距离信息，使用全站仪进行放样测量。

放样的步骤如下：-确定参考点：在放样的起始位置选择一个参考点作为基准点，然后通过全站仪测量出该点的坐标、角度和高程。

-放样测量：按照设计要求，通过全站仪测量出各个标志点的坐标、角度和距离，并记录下来。

-布置标志：根据测量结果，在实地进行标志的布置，可以使用墨线或标志杆等工具进行标记。

3.检查与调整在放样完成后，需要对标志点进行检查与调整，以确保放样的准确性和精度。

检查与调整的步骤如下：-检查标志点：对放样的标志点进行检查，确保其位置准确无误。

-调整标志点：如果发现有误差或偏差，需要进行调整，可以通过重新测量或调整标志点的位置来修正。

4.完成工作放样完成后，需要整理和记录好放样的结果，并交付给设计师或相关负责人。

同时，要确保放样的准确性和可靠性，以保证工程建设的顺利进行。

综上所述，全站仪放样是土木工程测量中非常重要的一环，通过合理的准备工作、放样测量、检查与调整等步骤，可以确保放样的准确性和可靠性，为工程建设提供有效的支持。

希望以上详细的步骤能够帮助读者更好地了解全站仪放样的过程和方法。

全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。

再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。

2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。

3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。

4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。

根据仪器上显示距离棱镜进行适当的前后调整。

5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。

以上是全站仪坐标法放样的基本步骤，仅供参考。

在实际操作中，请遵循专业人员的指导。

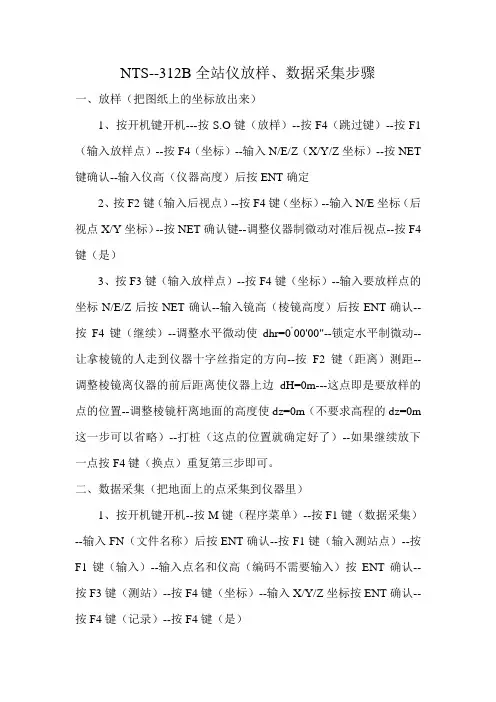

NTS--312B全站仪放样、数据采集步骤一、放样（把图纸上的坐标放出来）1、按开机键开机---按S.O键（放样）--按F4（跳过键）--按F1（输入放样点）--按F4（坐标）--输入N/E/Z（X/Y/Z坐标）--按NET 键确认--输入仪高（仪器高度）后按ENT确定2、按F2键（输入后视点）--按F4键（坐标）--输入N/E坐标（后视点X/Y坐标）--按NET确认键--调整仪器制微动对准后视点--按F4键（是）3、按F3键（输入放样点）--按F4键（坐标）--输入要放样点的坐标N/E/Z后按NET确认--输入镜高（棱镜高度）后按ENT确认--按F4键（继续）--调整水平微动使dhr=0º00'00"--锁定水平制微动--让拿棱镜的人走到仪器十字丝指定的方向--按F2键（距离）测距--调整棱镜离仪器的前后距离使仪器上边dH=0m---这点即是要放样的点的位置--调整棱镜杆离地面的高度使dz=0m（不要求高程的dz=0m 这一步可以省略）--打桩（这点的位置就确定好了）--如果继续放下一点按F4键（换点）重复第三步即可。

二、数据采集（把地面上的点采集到仪器里）1、按开机键开机--按M键（程序菜单）--按F1键（数据采集）--输入FN（文件名称）后按ENT确认--按F1键（输入测站点）--按F1键（输入）--输入点名和仪高（编码不需要输入）按ENT确认--按F3键（测站）--按F4键（坐标）--输入X/Y/Z坐标按ENT确认--按F4键（记录）--按F4键（是）2、按F2键（输入后视点）--按F1键（输入）--输入后视点的点名和镜高--按ENT确认--按F3键（后视）--按F4键（坐标）--输入后视点X/Y坐标按ENT确认--调整仪器制微动对准后视点--按F4键（是）--按F4键（测量）--按F3键（坐标）--测量出后视点的坐标（可以与输入的数值对比）3、按F3键（测量）--按F1键（输入）--输入要测量点点的点名和镜高--按ENT确认--按F3键（测量）--再按F3键（坐标）--测量出要测量的坐标--查看数据可以按F2键查找刚测量的坐标数据--测量下一点直接按F4键（同前）即可。

全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。

2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。

3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。

如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。

二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。

2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。

3.校准全站仪，以及设定参考点。

用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。

以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。

校准完毕后即可在环视旋转至所测量点，将其记录下来。

2.拉线测量。

在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。

3.测量桥路坐标。

如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。

四、数据测量及记录1.按参考系要求记录所坐标点。

每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。

2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。

3.填写测量记录簿。

对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。

全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值= 实测值- 放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义λ←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

全站仪坐标放样的实施步骤一、前期准备在进行全站仪坐标放样之前，需要进行以下准备工作：1.1 工程测量与设计准备在进行全站仪坐标放样前，需要进行充分的工程测量与设计准备，包括确定测量范围、制定测量方案、绘制测量图纸等。

这些准备工作是确保坐标放样的准确性和可行性的关键步骤。

1.2 确定测控点在进行全站仪坐标放样前，需要确定一定数量的测控点。

这些测控点应该分布在需要放样的区域内，且符合测量的精度和要求。

在确定测控点时，需要考虑到可信度、可访问性、避免遮挡等因素。

1.3 准备设备与软件在进行全站仪坐标放样前，需要准备好全站仪、三脚架、反光棱镜等测量设备，并确保其正常工作。

此外，还需要安装和配置全站仪相关的软件，以便进行测量数据的处理和分析。

二、实施步骤2.1 设置基准点首先，需要在测量区域内设置基准点。

基准点应该稳固可靠，并且可以满足测量的精度和要求。

在设置基准点时，需要仔细测量和记录其坐标信息。

2.2 建立测控网根据测量区域的特点和要求，建立起适当的测控网。

测控网的建立需要根据实际情况选择测量点的数量和位置，并且保证点与点之间的连线尽量恰当分布。

建立完成后，需要进行测控网的精度验证。

2.3 开展测量工作在完成基准点和测控网的设置后，可以开始进行实际的测量工作。

首先，需要在全站仪上输入基准点的坐标信息，并进行校正。

随后，按照事先制定的测量方案，依次对测控点进行测量。

2.4 数据处理与分析完成测量工作后，需要将测量数据进行处理与分析，以获得准确的坐标信息。

首先，需要提取出所需的数据，并进行数据格式转换和修正。

然后，使用专业的测量软件对数据进行进一步处理和分析，计算出具体的坐标数值。

2.5 坐标放样在获得准确的坐标数值后，可以进行坐标放样。

根据测量图纸和设计要求，将坐标信息转化为实际的布局和建设。

在进行坐标放样时，需要考虑到每个点的具体要求和位置，并保证放样的准确性和一致性。

2.6 验证与修正完成坐标放样后，需要进行验证与修正工作。

全站仪的放样步骤前期工作：（1）检查全站仪是否在鉴定证书合格期内，确定是否为可用正常设备；（2）检视全站仪脚螺旋和微调等螺旋是否在初始零位置；（3）在全站仪中新建项目，将已知控制点坐标和放样点设计坐标上传到全站仪的新建项目中。

（像嘉森这边是在放点的时候才输的坐标）给仪器充电（4）首先选取两个已知点，一个作为测站点，另外一个为后视点，要进行定向的。

（5）阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。

（6）准备仪器和工具，使用的仪器必须在有效的检定周期内，给仪器和对讲机充电。

注意事项:在放样过程中，水平度盘始终锁定在放样点的方向上，测量员须指导司尺员来调整棱镜位置到达指定的方向，（意思就是说在放样过程不允许动水平制动螺旋）1、校核仪器有计量部门出具的校核合格证，或现场通过对测绘院交桩的已知点进行复核、若偏差在允许范围内，则说明仪器测量精度符合要求。

2.使用距离和角度放样测量、坐标放样测量时，注意输入测站点坐标、后视点坐标后再对测站点坐标进行一次确认，并测量后视点坐标与已知后视点坐标进行校核。

3、外业操作前对测量数据做好准备，并根据现场地形情况确定测量线路。

4、必须遵循“先整体后局部、先高级后低级、先控制后碎部”的原则组织测量。

5、测量前对已知控制点进行闭合、平差。

6、作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。

7、考虑环境对测量精度的影响。

如日光、气压、温度、风力、空气透明度等。

日光下测量应避免将物镜直接瞄准太阳，若在太阳下作业应安装滤光器；风级较大对仪器和棱镜的稳定产生影响；仪器处于高温或震动环境对测量结果误差较大。

8、及时对测量数据存储和整理。

放样步骤一：整平仪器：注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。

（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝，固定其中一个脚架，松动土质处可把该脚踩住。

全站仪放样详细步骤全站仪是一种用于测量和放样工程中建筑物或其他工程物体的高级精密测量仪器。

它可以通过测量和记录地面上的各个点的坐标，实现工程布局和放样的精确性。

以下是全站仪放样的详细步骤。

1.在放样前，首先需要确定工程的测量参考点。

这些参考点通常是已知坐标的点，可以是固定在地面上的标志物或墙壁上的固定点。

2.打开全站仪，进行初始化设置。

这包括输入所用单位（通常是米或英尺）、水平仪调平以保证仪器的水平度，并且设置垂直角和水平角的单位。

3.确定放样的基准点。

基准点是放样的起点，并且通常是一个已知坐标点。

在全站仪上选择基准点，并将其设置为坐标系的原点。

4.将全站仪放置在基准点上，使用三脚架将其稳固固定。

确保仪器水平以提供准确的测量。

5.设置全站仪的角度和距离测量模式。

根据需要可选择直接距离测量、斜距测量、水平角测量或垂直角测量。

6.使用全站仪的十字线准星在测点上瞄准。

确保准星准确对准要测量的点，并使其处于准星的中心。

7.观察全站仪显示屏上的数据，并记录测量结果。

这些数据包括水平角、垂直角和距离。

8.移动全站仪到下一个测点上，重复步骤6和7，测量并记录每个点的坐标。

可以使用全站仪的数据连接功能，将测量数据直接传输到计算机上，以便后续处理。

9.当测量完成后，可以利用测点的坐标进行工程布局和放样。

根据需要，可以在工地上使用丝线、锤子和其他测量工具，按照实际尺寸的比例将测点标记在地面上。

10.在放样的过程中，需要注意测量的准确性和精度。

可以通过在同一点上进行多次测量来验证结果的一致性，并对测量数据进行检查和校正，以确保放样的精确性。

总结：全站仪放样是一项复杂而精密的工作，需要仔细的准备和执行。

通过正确设置全站仪，并遵循详细的步骤，可以实现高精度的放样测量。

在实际操作中，操作人员需要具备一定的测量技能和经验，同时也需要密切关注测量仪器的状态和地面环境的变化，以保证测量结果的可靠性和准确性。

全站仪坐标放样的方法
全站仪坐标放样的方法主要包括以下几个步骤：
1. 建立坐标系：确定放样工程的参考坐标系，一般选择平面坐标系或地理坐标系。

2. 建立基准点：在工程现场选择合适的位置建立固定控制点，可以选择建筑物角点、地物标志、铁钉等。

通过全站仪对基准点进行测量，获取其准确的坐标值。

3. 确定放样线路：根据设计图纸确定放样线路，可以通过全站仪在现场进行标记，也可以在图纸上标注。

4. 放样测量：在每个放样点上使用全站仪进行测量，获取坐标值，并记录下来。

放样点可以根据具体情况选取，可以是临时标记点，也可以是永久性目标点。

5. 校验检查：在放样结束后，可以对放样点进行校验检查，将测得的坐标值与设计值进行对比，校验误差是否在允许范围内。

需要注意的是，在全站仪坐标放样过程中，应注意仪器的准确性和操作的规范性，尽量减少误差的产生。

同时，放样的结果也要进行保管和备份，以备后续使用。

建筑工程施工中全站仪坐标放样线步骤步骤一：测量现场基准点在进行坐标放样线之前，需要先测量现场的基准点。

基准点通常选取固定物或者特定设施，比如地面标志、管道井盖等。

使用全站仪对基准点进行测量，记录下其三维坐标。

步骤二：确定放样线位置根据设计图纸，确定需要进行坐标放样线的位置。

可以使用钉子或标线等方式标记出放样线的位置。

步骤三：设置全站仪在进行测量之前，需要将全站仪设置好。

首先，根据现场实际情况选择合适的位置放置全站仪。

然后，使用水平仪在水平面上调平全站仪，确保测量的准确性。

步骤四：建立坐标系根据设计要求，确定放样线的坐标系。

可以选择现场的基准点作为坐标原点，或者设置一个合适的坐标原点。

然后，使用全站仪测量其他参考点的坐标，并将其输入到仪器中。

步骤五：设定放样线起点将全站仪放置在坐标系原点或者其他确定的位置上，并将仪器对准放样线的起点。

使用全站仪的望远镜进行目标点的精确定位，并通过仪器的操作界面进行测量。

步骤六：放样线测量根据设计要求，确定放样线的长度和方向，并使用全站仪进行测量。

在放样线上依次测量出确定间距的目标点，直到放样线的末尾。

可以使用全站仪的透镜进行精确测量，并通过仪器的操作界面记录下目标点的坐标。

步骤七：检查测量结果在完成放样线的测量之后，需要对测量结果进行检查。

可以对两个相邻目标点之间的距离进行测量，并与设计要求进行对比。

如果测量结果偏差较大，需要重新进行测量。

步骤八：记录测量结果最后，将测量结果记录下来，并制作成相应的图纸或报告。

记录应包括放样线的起点、间距、终点坐标等信息，以及测量的日期和测量人员等信息。

以上就是建筑工程施工中全站仪坐标放样线的步骤。

在实际操作中，需要根据具体的施工情况和设计要求进行调整，确保测量结果的准确性和精度。

全站仪放样一、全站仪放样的概念全站仪放样是一种在土建工程中广泛使用的测量方法，用于确定建筑物或工程项目的位置、尺寸和平面布置。

它通过使用全站仪等先进的测量设备，以精确的方式确定控制点的坐标，并将其用作放样的基础。

全站仪放样在土木工程领域中被广泛应用，例如土木工程、道路建设、市政工程、桥梁建设等。

二、全站仪放样的步骤全站仪放样通常包括以下几个步骤：1. 确定控制点在进行全站仪放样之前，首先需要确定一些控制点，这些控制点用于定位和校准全站仪测量数据。

通常情况下，控制点应该是稳定的、易于标记和测量的点。

一般可以选择建筑物的角点、墙面上的标志物或者地面上的固定点作为控制点。

2. 设置全站仪在确定了控制点之后，接下来需要设置全站仪。

首先，将全站仪放置在一个稳定的位置上，确保其稳定性和准确度。

然后，根据需要，使用全站仪的调节装置进行校准和调整，以确保测量数据的准确性。

3. 进行测量在设置好全站仪之后，开始进行实际的测量工作。

根据工程需求，选择合适的测量模式和参数，并使用全站仪进行测量。

根据测量的要求，可以进行水平、垂直或倾斜的测量。

在进行测量的过程中，需要确保全站仪和目标点之间的视线畅通，避免干扰或遮挡。

4. 记录和处理数据完成测量后，需要将测量数据记录下来，并进行处理。

这包括对数据进行校正和校验，以提高测量结果的准确性。

一般来说，现代的全站仪可以直接将测量数据导出到计算机上进行处理，利用测量数据处理软件进行数据分析、绘图和生成报告。

5. 放样和检查根据测量数据和工程要求，进行放样工作。

放样是根据测量数据确定建筑物或工程项目的位置、尺寸和平面布置。

放样可以通过在地面上划线或放置参考点来实现。

完成放样后，需要进行检查，以确保放样结果符合设计和工程要求。

三、全站仪放样的优势全站仪放样相对于传统的放样方法具有以下几个优势：1. 高精度全站仪具有极高的测量精度，可以达到亚毫米级别的精度，远远高于传统的测量仪器。

这使得全站仪放样的结果更加准确和可靠。

全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

λ14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

λ【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义λ←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
