1）栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3～25mm；人工清栅：5～15mm；筛网：0.1～2mm。
2）在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10～40mm，第二道为细格栅：3～10mm。
在小污水站，设置一道格栅即可，栅条间隙应为3～15mm。
3）过栅流速：污水在栅前渠道内的流速应控制在0.4～0.8m/s，经过格栅的流速应为0.6～1.0m/s。
过栅水头损失与过栅流速相关，一般应控制在0.1～0.3m之间。
栅后渠底应比栅前相应降低0.1～0.3m。
4）格栅有效过水面积按流速0.6～1.0m/s计算，但总宽度不小于进水管渠宽度的1.2倍，格栅倾角应为45°～75°，如果为人工格栅则采用安装角度30°～60°。
5）格栅必须设置工作台，台面应高出栅前最高水位0.5m，台上应设安全和冲洗设施。
工作台两侧过道宽度不应小于0.7m。
台正面宽度，当采用人工清渣时，不应小于1.2m，当采用机械清渣时，不应小于1.5m。
6）格栅间应设置机器通风设施，常用的有轴流排风扇。
如果污水中含有有毒气体则格栅间应设置有毒有害气体的检测与报警系统。
大中型格栅间应安装吊运设备，便于设备检修和栅渣的日常清除。
7）格栅的耙齿、链节长时间浸泡在水中，为了防止腐蚀生锈，一般选用高强度塑料或不锈钢制成，其链轴也采用不锈钢。
选用主要技术指标（或因素）选用设备时需要控制的主要技术指标有有效深度（沟深）、有效宽度（栅宽）、栅条间隙、安装角度、进水水质、水温等。
3.选用要点格栅的选择主要包括如下几点1）进水水质、过栅流量、格栅位置。
2）格栅井深度、宽度、过栅流速。
3）安装角度、排渣高度根据进水水质、水深可以确定格栅的材质、种类。
根据流量及过栅流速、安装角度可以计算出格栅的宽度。
根据格栅使用位置确定栅条间隙。
4.施工安装要点4.1主控项目1）格栅除污机安装在基础上应牢固。
检验方法：检查施工记录。
2）格栅栅条对称中心与导轨的对称中心应符合要求，格栅栅条的纵向面与导轨侧面应平行。
检验方法：检查施工记录，观察检查。
3）耙齿与栅条的啮合应无卡阻，间隙应不大于0.5mm，啮合深度应不小于35mm。
检验方法：观察检查，尺量检查。
4）栅片运行位置应正确，无卡阻、突跳现象。
过载装置应动作灵敏可靠。
栅片上的垃圾不应有回落渠内现象。
检验方法：观察检查，检查施工记录。
5）其他类型除污机的安装应满足设计要求。
检验方法：检查施工记录。
4.2一般项目1）格栅除污机应定位准确。
安装角度偏差应符合产品随机技术文件规定。
各机架的连接应牢固。
检验方法：检查施工记录。
2）机身较长的格栅除污机应按要求采取加固措施。
检验方法：观察检查。
3）格栅除污机两侧与沟渠壁间隙应不大于格栅栅条间隙。
检验方法：检查施工记录。
4）格栅除污机安装允许偏差应符合表11.2.9的规定。
表11.2.9格栅除污机安装允许偏差和检验方法项次项目允许偏差（mm）
检验方法 1 设备平面位置20 尺量检查
2 设备标高±20 用水准仪与直尺检查
3 栅条纵向面与导轨侧面平行度≤0.5/1000 用细钢丝与直尺检查
4 设备安装倾角±0.50 用量角器与线坠检查 5.技术经济性能分析市场上的格栅种类繁多，价格各异。
就小区生活污水处理来说常用的为人工格栅或回转式机械格栅。
人工格栅造价很低，（人工格栅造价基本上在几百至几千元浮动）但是相应的会增加人工劳动强度，需要人工清渣。
但是小区生活污水处理站如果水量很小则产生的栅渣很少，可以采用这种形式的格栅，经济、方便、好操作。
机械格栅的造价高（机械格栅造价基本上在几万到十几万的范围浮动），但是可以减轻人工劳动强度，而且可以实现自动控制。

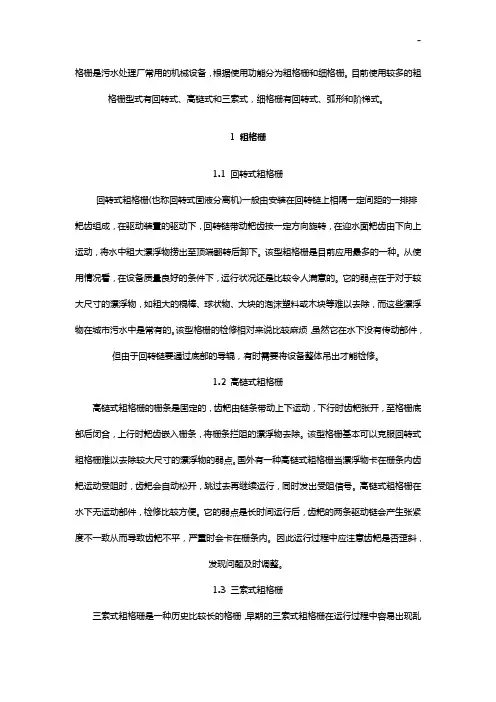

粗格栅
粗格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行。
粗格栅是由一组(或多组)相平行的金属栅条与框架组成，倾斜安装在进水的渠道，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。
粗格栅所能截留污染物的数量，随所选用的栅条间距和水的性质而有很大的区别。
一般以不堵塞水泵和水处理厂站的处理设备为原则。
设置在污水处理厂处理系统前的格栅，还应考虑到使整个污水处理系统能正常运行，对处理设施或管道等均不应产生堵塞作用。
因此，可设置粗细两道格栅，栅条间距一般采用16—25mm，最大不超过40mm。
所截留的污染物数量与地区的情况、污水沟道系统的类型，污水流量以及栅条的间距等因素有关。
一般可参考下列数据。
①当栅条间距为16～25mm时，栅渣截留量为0.10～0.05m3/109m3污水。
②当栅条间距为40mm左右时，栅渣截留量为0.03～0.01m3/103m3污水。
栅渣的含水率约为80％；密度约为960kg/m3。
格栅截留的污染物的处置方法有：填埋、焚烧(820℃以上)以及堆肥等也可将栅渣粉碎后再返回废水中，作为可沉固体进入初沉污泥。
粉碎机应设置在沉砂池后，以免大的无机颗粒损坏粉碎机。
此外，大的破布和织物在粉碎前应先去除。
细格栅
细格栅是一种可连续清除流体中杂物的固液分离设备，是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专用设备，是目前国内普遍采用的固液筛分设备。
设备自动化程度高,分离效率高,噪音,动力消耗。
2、耙齿采用不锈钢材料制造,耐腐蚀耐高温性能好. 3、耙齿组合成栅条面，外加不锈钢护板，不会堵塞。
4、耙齿节距有100、150两种规格150节距适用于大栅隙。
5、可按需要，配制各种栅隙。
栅隙从1-50mm可供选用。
6、机宽从300-3000mm供用户选型。
7、整机一体安装，运转精度高。
注：该设备安装时采用整机吊装，在集水井两侧无需设置其他支承，只要在地平上预埋620×150×16mm钢板两块，安装时将机架两侧的支承钢板与其焊为一体即可。
1.设备和耙齿规格：设备按外形宽尺寸分WL-GS300-1500型，并联机为WL-GS1600-3000型。
耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm八种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒度大小来选型，同时选配不同栅隙的耙齿。
2.设备长短规格设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。
