（四）电力系统的构成图
二、电力系统运行的特点与要求
电力系统发电与用电之间处于动态平衡运行特点电力系统的暂态过程十分迅速
电力系统影响重要运行要求：安全、可靠、优质、经济
三、电力系统的电压
（一）标准电压 GB156－2007《标准电压》
1. 电力系统标称电压
标称电压——用以标志或识别系统电压的给定值。
②电压波动和闪变
电压在某一段时间内急剧变化而偏离额定值的现象，称为电压波动；周期性电压急剧变化引起电源光通量急剧波动而造成人的视觉感官不舒适的现象，称为闪变。电压波动和电压闪变是由电弧炉、轧机、电弧焊机等波动负荷引起的。
电压波动和闪变的限制措施 ① 采用单独回路供电 ② 降低共用配电线路阻抗 ③ 提高供电电压 ④ 增加短路容量 ⑤ 采用静止型无功功率补偿装置
V 2.1140V仅用于某些行业内部系统使用
标称电压1kV以上至 35kV之间的交流三相系统
标称电压35kV以上至 220kV之间的交流三相系统标称电压220kV以上至 1000kV之间的交流三相系统
高压直流输电系统
3（3.3） 6 10 20 35
66 110 220
330 500 750 1000
系统最高电压——在正常运行条件下，在系统任何时间和任何地点上出现的电压的最高值。
表1-1 我国电力系统的标称电压
分类
系统标称电压设备最高电压系统最高电压
备注
标称电压220V～1000V之
220/380
间的交流三相四线或三相
380/660
三线系统
1000（1140）
1. 表中数值为相电压/线电压，
G
M
M
+5% Un

建筑设备ppt12 电力供配电系统

四、室内外电气配线
室内配线的技术要求：

根据工作环境、安装方式、线路工作电压和导线绝缘要求选择导线或电缆的型号。导线截面尺寸应能符合供电电流相机械强度的要求。配线时应尽量避免导线中间有接头，必须接头时，应采用压接和焊接，可靠连接。应尽可能把接头按排放在接线盒或灯头盒内。导线穿过楼板、墙壁等情况时，应考虑用钢管、瓷管等保护措施。防止机械损伤或墙壁潮湿时产生漏电现象。导线互相交叉时，在每根导线上应套上塑料或其他绝缘管，并将套管固定。为确保安全用电，室内电气管线和配电设备应与其他煤气管、蒸汽管、通风管及上、下水管等保持一定的距离。

选择配电变压器时，其原边高压绕组的电压等级应与当地的电源电压一致；而副边接法为Y0时，低压侧线电压为 0.4kV。
三、电气设备选择
一、导线传送电能的基本通路。（一）导线的选择选择原则：技术上分理，经济上节省；选择内容：型号、截面；选择的方法：贯彻“以铝代铜”原则；
三、电气设备选择
建筑物较大或用电设备负荷较大(250Kw及以下) 或有三相低压用电设备时，引入三相 380/220V电源。建筑物很大，或用电设备负荷量很大，电源供电电压应采用高压供电。
二、用电负荷计算
用电负荷的计算用电负荷的计算是指用电设备用电量的计算。在相同时间内设备的用电量是由其功率所决定的，用电负荷的计算实际是指用电设备功率的计算和所用电流的计算。电力负荷计算的目的是为了合理选用供电系统的电气设备和导线器材。负荷计算方法：需要系数法。
五、配电盘、柜和变配电室
四、变配电室用于安装和布置高、低压配电柜和变压器的专门房间和场地。由高压配电室、变压器室和低压配电室三部分组成。（一） 6~10KV变配电室的位置和型式 1、位置 2、型式

建筑供配电与照明技术PPT课件

路
线路
路
发பைடு நூலகம்厂
电力网
用户
精品课件
16
❖ 发电厂：将各种一次能源转化为电能，即生产电能的工厂。
分：火电、水电、核电、风电、地热、潮汐发电等。
例三峡水电站单机容量70万kw，32台，总容量2240万kw。
❖ 电力网: 输送和分配电能的渠道。
由变压器和输配电线路组成。
精品课件
17
❖ 变电站：变换电压和交换电能的场所。升压变电 6、10、15kv 升110、220、500kv 降压变电 110、220、500kv降6、10kv
基本内容
第一章绪论
第二章建筑供配电的负荷计算
第三章建筑供配电系统短路电流及其计算
第四章常用建筑电气设备及其选择
第五、六章建筑供配电系统
第七、八章建筑供配电系统的继电保护
第九章建筑防雷及接地
第十章建筑电气照精明品课件
1
学习目的
❖ 是一门经典、实用学科 ❖ 在各领域广泛应用：工业生产、控制系统、商业、
精品课件
7
（二）面积大几万~几十万m2
（三）有地下层
精品课件
8
二、设备上的特点低压设备，单相设备，分布广三、电气上的特点（一）用电设备种类多（二）耗电量大（三）供电可靠性大
精品课件
9
1.2 建筑电气的发展现状
一、供电
量大、面广、用途复杂的供电系统。
二、照明
在照度、照明质量、照明方式、灯具外形、供电要求及控制上都有不同程度的发展和更高的要求。
18亿kw,每年总发电量可达7 ~ 8万亿kw·h。
例某一办公楼各种能源比例：

建筑供配电系统

(2)对照明的影响:对自炽灯的影响较大，电压下降10%，则发光效率下降30%以上，寿命却可以延长2~3倍。如果电压升高 10%，则光效将提高1/3，而寿命也只有原来的1/3。
(四)变配电设备在一般建筑物中常用的变配电设备包括变压器、配电箱
(盘)、高压开关柜、低压配电柜、直流操作及信号屏、静电电容器等。变配电设备的选型及使用，应符合现行国家标准和地区有关规定以及行业的产品技术标准，并应优先选用技术先进、经济适用和节能环保的成套设备和定型产品。
上一页下一页返回
第一节供配电系统与用电负荷计算
对一级负荷中特别重要的负荷，除要求上述两个电源外，还应增设应急电源。为保证对特别重要负荷的供电，严禁将其他负荷接人应急供电系统。常用的应急电源独立于正常电源的发电机组、干电池、蓄电池以及供电系统中独立于正常电源的专用供电线路。
2·二级负荷二级负荷是指中断供电时，将引起主要设备损坏、产品大
3.三级负荷不属于一、二级的电力负荷，统称为三级负荷。三级负荷
为一般负荷。三级负荷属于不重要负荷，对供电电源无特殊要求。 (二)电压等级与电压的选择 1.电压等级
上一页下一页返回
第一节供配电系统与用电负荷计算
电气设备都是在额定电压下工作的。电气设备的额定电压就是保证设备正常运行且能获得最佳经济效果的电压。我国标准规定的电网和用电设备额定电压等级为:低压配电电压应采用220/380 V，高压供电电压为6, 10, 35, 110 kV等。
上一页下一页返回
第三章建筑企业战略管理
第一节企业战略管理概述
第二节建筑企业战略环境分析
第三节建筑企业竞争战略的选择、实施与控制
第一节企业战略管理概述
企业战略管理的概念及特征

供配电系统学习课件

日常维护
定期检查设备运行状态，记录运行数据，及时发现并处理小故障，确保系统稳定运行。
定期维护
按照规定的时间周期对设备进行全面的检查、清洁、润滑等维护工作，预防性维护能延长设备使用寿命。
故障诊断
通过监测和检查，确定故障的性质和位置，为后续的故障处理提供依据。
05
CHAPTER
供配电系统的设计与优化
故障诊断与预防性维护
优化调度与自动控制
高级计量基础设施（AMI）
06
CHAPTER
供配电系统的安全与防护
Hale Waihona Puke 接地方式根据供配电系统的特点选择合适的接地方式，如中性点接地、保护接地等。
接地电阻
对接地电阻进行定期检测和维护，确保其符合相关标准。
接地故障检测
建立接地故障检测系统，及时发现和处理接地故障，保障供配电系统的安全运行。
二级负荷
不属于一级和二级的负荷，对供电可靠性要求较低，允许较长时间停电。
三级负荷
03
CHAPTER
供配电系统的主要设备
变压器是供配电系统中的核心设备之一，用于实现电压变换和电能传输。
变压器在供配电系统中主要用于连接不同电压等级的电网，以及为用户提供合适的电压等级。
变压器由铁芯、绕组、绝缘材料等部分组成，根据不同的需求可以选择不同的绕组匝数比，以实现升压或降压的功能。
组成
03
提高生活质量
供配电系统的发展为人民提供了便捷、舒适的生活条件，如照明、空调、电视等。
01
保障工业生产和人民生活的正常进行
供配电系统是现代社会运转的基础设施，为各种用电设备提供可靠的电能。
02
促进经济发展
稳定的供配电系统能够保障企业正常生产和经营，推动经济发展。

第10章建筑供配电系统

19
3、波形质量
• 电能的质量除了频率与电压以外，还包含了供电电
压的波形。电力系统电压的波形应是50Hz的正弦波
形，如果波形偏离正弦波形就称为波形畸变，可以
根据傅立叶级数从畸变的波形中分解出50Hz的基波
及一系列的高次谐波。电压或电流中含有的高次谐
波越多，或者高次谐波的幅值（或有效值）越大，
其波形离正弦波形就越远，畸变就越严重，波形质
8
2 、各种电压等级的适用范围
（1）输送功率和输送距离 • 对应一定的输送功率和输送距离有一相对合理的
线路电压，经验数据可查相资料。（2）输电电压 • 220～750kV电压一般为输电电压，完成电能的
远距离传输功能。该电网称为高压输电网。
9
（3）配电电压 • 110kV及以下电压一般为配电电压，完成对电能进行
n
P c j = K d j P N j j1
Q cj= P cjta n
S cj=
P
2 cj
+
Q
2 cj
I cj=
S cj 3U r
31
（3）多组设备的计算负荷
• 当供电范围内有多个性质不同的电气设备组时，
先将每一组都按上述1～2所述步骤计算后，再
考虑各个设备组的一个同时系数，因此其计算
负荷为
m
P c = K P P c j j1
m
Q c = P Q Q c j j1
S c=
P
2 c
+
Q
2 c
Ic=
Sc 3U r
32
3、利用各种用电指标的负荷计算方法
• 常见的方法有负荷密度法、单位指标法和住宅用电量指标法。

《建筑供配电系统》幻灯片PPT

电力网
2.变电所、配电所 *变电所—接受电能、变换电能电压、分配电能配电所—接受电能、分配电能
10kv
220/380V
ห้องสมุดไป่ตู้
小
10kv高压电源
高压配电所高压母线 10kv变电所
低压母线
区
（接自电网）
（分配）
配电线路
(降压、分配)
配电线路
用户
*变电所—升压变电所（与电厂合建）降压变电所（靠近负荷中心）
电能用户
照明负荷：照明设备、小功率用电设备（如家用电器）。电力负荷：大功率用电设备（如电梯）。
照明负荷——照明线路——照明配电箱电力负荷——电力线路——电力配电箱
电力系统——将不同类型发电厂的发电机、变电所的变压器以及输电线、配电设备和用电设备联系起来组成的整体。

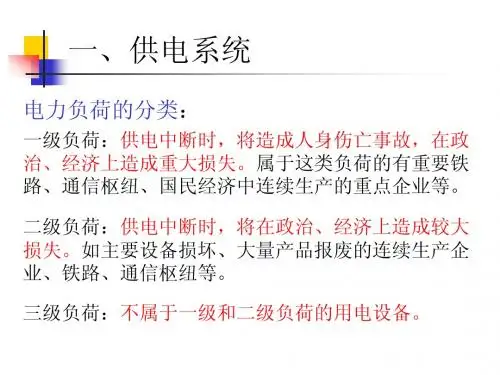

电力负荷分级及供电要求
负荷是电厂和电力网服务的对象，要使电厂和电力网工作得合理，首先必须了解负荷的特点和要求。一切消耗电能的设备都是电力系统中的负荷，根据电力负荷对供电可靠性的要求及中断供电在政治上、经济上所造成的损失或影响的程度，将其分为三级。
一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。
一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源,并严禁将其它负荷接入应急供电系统。
应急电源
常用应急电源 l．独立于正常电源的发电机组。 2．供电网络中独立于正常电源的专用的馈电线路。 3．蓄电池。 4．干电池。
*配电所位置：多建于建筑物内部
电力系统
（三）电能用户在电力系统中一切消耗电能的用电设备均称为电能用户。
用电设备按其用户可分为： 1.动力用电设备——把电能转换为机械能，例如水泵、风机、电梯等。 2.照明用电设备——把电能转换为光能，例如各种电光源。 3.电热用电设备——把电能转换为热能．例如电烤箱、电加热器。 4.工艺用电设备——把电能转换为化学能，例如电解、电镀。

供配电课件.ppt

供配电课件
目录
• 供配电系统概述 • 供配电系统的电源与负荷 • 供配电系统的设计与运行 • 供配电系统的保护与控制 • 供配电系统的安全与维护 • 供配电系统的未来发展与挑战
01
供配电系统概述
供配电系统的定义与组成
定义
供配电系统是指将电能从电源输送到用户的整个过程所涉及的设备和设施的总称。
供配电系统的保护装置
断路器
用于在电流超过预定值时断开电路，保护电路和设备不受损坏。
熔断器
当电流超过预定值时，熔断器会熔断，断开电路。
过流保护继电器
监测电流并当电流超过预定值时触发保护机制。
漏电保护装置
检测漏电电流，并在漏电发生时断开电路。
供配电系统的控制方式
手动控制
自动控制
通过人工操作开关或按钮来控制电源的通断。
ABCD
分布式控制系统（DCS）
用于集中监控和管理供配电系统。
能源管理系统（EMS）
用于监控、管理和优化供配电系统的能源使用。
05
供配电系统的安全与维护
供配电系统的安全措施
确保设备接地Leabharlann 配置过流保护为了防止触电事故，供配电设备应进行接地处理，并定期检查接地电阻是否符合标准。
为了防止电流过大导致设备损坏或火灾事故，应配置过流保护装置，如熔断器或断路器。
术创新、完善政策法规、提高投资回报等方面的对策。
智能电网的建设与发展
智能电网概述
智能电网是指通过先进的传感量测、通信、信息技术以及控制手段，实现电网的智能化管理和运行。
智能电网的主要功能
智能电网的主要功能包括需求响应、分布式电源接入、储能系统管理、电网安全与控制等，能够提高供电可靠性和能源利用效率。

《供配电系统》课件

变电站由变压器、断路器、隔离开关、电流互感器和电压互感器等设备组成。
用电设备
用电设备的作用
用电设备是供配电系统的终端，负责消耗电能以实现各种功能。
用电设备的种类
用电设备种类繁多，包括家用电器、工业设备、交通工具等。
用电设备的接入方式
用电设备通过输配电线路接入电源，根据用电需求选择相应的接入方式和控制方式。
优化运行方式
如采用变压器的经济运行、电动机的调速运行等，避免不必要的能源浪费。
实施需求侧管理
通过合理的用电安排，如分时电价、错峰用电等，有效降低高峰期的用电负荷。
加强能源管理和监测
通过安装智能电表、能源管理系统等，实时监控能源使用情况，及时发现和解决能源浪费
问题。
供配电系统的环保要求
减少污染物排放
通过检测供配电系统中的电流、电压、功率等电气量，判断是否超过设定的阈值，从而判断是否发生故障。
继电保护的组成
包括测量部分、逻辑部分和执行部分，分别负责检测电气量、进行逻辑判断和执行切除操作。
自动控制装置
自动控制装置的作用
01
在供配电系统中，自动控制装置能够根据系统的运行状态自动
调整设备的运行参数，保证系统的稳定和安全。
分布式电源的应用将有助于提高供配电系统的可靠性和稳定性，降低对传统集中式能源供应的依赖，同时为能源的可持续发展提供有力支持。
THANK YOU
详细描述
供配电系统应满足安全性、可靠性、经济性和可持续性等基本要求。安全性是指系统在异常情况下能够保证人员和设备的安全；可靠性是指系统能够保证持续、稳定地供电；经济性是指系统建设和运行的成本应合理；可持续性是指系统应符合环保和节能的要求。

建筑供配电系统相关课件PPT课件( 49页)

（1）开路状态（2）短路状态（3）额定工作状态
各种电气设备的电压、电流及功率等都有其
额定值。额定值是电气产品的使用规定，电路中的各种电气设备在满足额定条件下，电路处于正常工作状态。
二、交流电
1．正弦交流电
实际电力网中用的是按正弦规律变化的
交流电。即使电动机车运输、电镀、电信等行业需要直流电，也大多是经过交流电整流获得。
2．电力网的电压等级
从输电的角度看，电压越高则输送的距
离就越远，传输的容量越大，电能的损耗就越小；但电压越高，要求的绝缘水平也越高，因而造价也越高。 3．频率标准
我国电网的频率标准是50Hz，频率变化
会对电网的运行质量产生较大影响
第二节建筑供配电系统概述
二、线路的敷设
电缆、电线的敷设应根据建筑的功能、
第九章建筑供配电系统第一节电工基本知识
一、电路的基本概念
1．电路和电路图
电路就是电流所流经的路径。不论电路
的结构如何复杂，但就其作用来说，一个完整的电路由电源、负载、开关和保护装置及联接导线等4部分组成。
一、电路的基本概念
2．电路的基本物理量
（1）电流（2）电压（3）电功率
③ 管内导线不允许出现接头和扭拧现象，所有
导线的接头和分支都应在接线盒内进行。
④ 不同回路和不同电压的导线除特殊情况外不
应穿在同一根管内。
⑤ 塑料管布线一般适用于室内和有酸碱腐蚀性
介质的场所，但在宜受机械损伤的场所不宜明敷。
三、建筑物用电负荷的分类和类别
1. 将民用建筑用电负荷分为三级：（1）符合下列情况之一时，应为一级负荷：
备。
按电流性质：直流电动机和交流电动机按电源相数：单相电动机和三相电动机三相电动机又可分为同步式和异步式两

建筑供配电系统(讲义)

计量设备
在配电房内计量设备有3种，直通表、三相电度表、电力管理终端直通表的读数就是用电量的实际用电度数。接有互感器的三相电度表，电表指示数的读数要乘以互感器的倍数才是实际的用电量（度）。电力管理终端是供电局直接远程控制变压器用电量的监控系统, 电力管理终端对用户的电压、电流、有功电量、无功电量、有功功率、无功功率、最大需量等进行数据采集电力管理终端同时向用户提供服务性信息（如停电信息）
第二节建筑供配电系统概述
2.1 电力系统和电力网 2.2 线路的敷设 2.3 建筑物用电负荷的分类 2. 4 低压配电
2.1 电力系统和电力网
电力系统是由发电、输电和配电系统组成
2.2 线路的敷设
配电线路敷设方式：室外：架空线、电缆埋地敷设室内：明敷、暗敷配电线路要求：穿越建筑物、构筑物、道路、宜受机械损伤的场所及电缆引出地面从2m高度至地下0.2m 处，必须加装保护套管
功率因数
功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有指标要求。功率因数低于90%供电局将会加收力调电费（罚款），功率因数高于0.9供电局将给予奖励。功率因数低于90%企业可以通过电容器进行无功补偿补偿后功率因数一般应控制在90%~95%之间。功率因数电容补偿过高，容易损伤设备
2.3 建筑物用电负荷的分类
民用建筑用电负荷分为三级：一级负荷：中断供电将造成人身伤亡时；中断供电将造成重大政治影响者；中断供电将造成重大经济损失者；中断供电将造成公共场所的秩序严重混乱者。
