直流电机-PWM调速

直流电动机的PWM调压调速原理
直流电动机的PWM调压调速是指通过调节脉宽调制（PWM）信号的占空比，控制直流电动机的电压和转速。

其原理是利用数字信号的高低电平与时间的对应关系，通过高电平和低电平的时间比例来控制脉冲信号的平均值，从而实现对电动机的调压和调速。

具体来说，PWM调压调速主要包括以下几个步骤：
1.信号发生器：使用微控制器或其他信号发生器产生一个固定频率的方波信号，通常频率为几千赫兹到几十千赫兹。

这个信号称为PWM基准信号。

2.调制器：通过控制占空比，将PWM基准信号转换为调制后的PWM信号。

占空比是指高电平持续的时间与一个周期的比值。

例如，占空比为50%的PWM信号表示高电平和低电平持续时间相等。

调制器可以是硬件电路或者软件控制的。

3.电压调节：将调制后的PWM信号经过滤波器平滑输出，形成电压调节信号。

滤波器通常使用低通滤波器，将PWM信号的高频成分滤除，得到平均电压。

4.转速控制：通过调节占空比，改变PWM信号的高电平时间，从而改变直流电动机的平均电压。

占空比越大，输出电压就越高；占空比越小，输出电压就越低。

5.转速反馈：为了实现闭环控制，通常需要通过传感器获取直流电动机的转速，并将转速信息反馈给调速控制器。

调速控制器会根据反馈信号与设定的转速进行比较，调节占空比控制电动机的转速。

总结起来，PWM调压调速原理就是通过调节PWM信号的占空比控制直流电动机的电压和转速。

通过改变占空比，可以改变PWM信号的高电平时间，从而改变电动机的平均电压和转速。

同时，结合转速反馈，可以实现封闭环控制，使电动机的转速能够与设定值保持一致。

毕业设计论文PWM 控制直流机电调速脉宽调制(PWM)控制技术，是利用半导体开关器件的导通和关断，把直流电压变成电压脉冲序列，并控制电压脉冲的宽度和脉冲序列的周期以达到变压变频目的的一种控制技术。

PWM 控制技术广泛地应用于开关稳压电源，不间断电源(UPS)，以及交直流电动机传动等领。

本文阐述了 PWM 变频调速系统的基本原理和特点，并在此基础上给出了一种基于 Mitel SA866DE 三相 PWM 波形发生器和绝缘栅双极功率晶体管(IGBT)的变频调速设计方案。

直流电动机具有优良的调速特性,调速平滑、方便, 调速范围广;过载能力大,能承受频繁的冲击负载,可实现频繁的无级快速起动、制动和反转;能满足生产过程自动化系统各种不同的特殊运行要求，在许多需要调速或者快速正反向的电力拖动系统领域中得到了广泛的应用。

直流电动机的转速调节主要有三种方法：调节电枢供电的电压、减弱励磁磁通和改变电枢回路电阻。

针对三种调速方法，都有各自的特点，也存在一定的缺陷。

例如改变电枢回路电阻调速只能实现有级调速，减弱磁通虽然能够平滑调速，但这种方法的调速范围不大，普通都是配合变压调速使用。

所以，在直流调速系统中，都是以变压调速为主。

其中，在变压调速系统中，大体上又可分为可控整流式调速系统和直流PWM 调速系统两种。

直流 PWM 调速系统与可控整流式调速系统相比有下列优点:由于PWM 调速系统的开关频率较高 ,仅靠电枢电感的滤波作用就可获得平稳的直流电流 , 低速特性好，稳速精度高，调速范围宽，可达1：10000 摆布;同样,由于开关频率高, 快速响应特性好,动态抗干扰能力强,可以获得很宽的频带;开关器件只工作在开关状态,主电路损耗小,装置效率高;直流电源采用不控整流时，电网功率因数比相控整流器高。

正因为直流 PWM 调速系统有以上的优点，并且随着电力电子器件开关性能的不断提高,直流脉宽调制( PWM) 技术得到了飞速的发展。

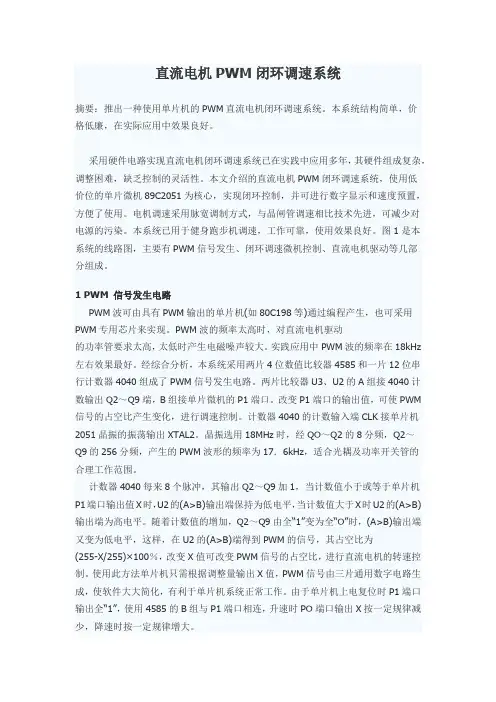

直流电机PWM闭环调速系统摘要：推出一种使用单片机的PWM直流电机闭环调速系统。

本系统结构简单，价格低廉，在实际应用中效果良好。

采用硬件电路实现直流电机闭环调速系统已在实践中应用多年，其硬件组成复杂，调整困难，缺乏控制的灵活性。

本文介绍的直流电机PWM闭环调速系统，使用低价位的单片微机89C2051为核心，实现闭环控制，并可进行数字显示和速度预置，方便了使用。

电机调速采用脉宽调制方式，与晶闸管调速相比技术先进，可减少对电源的污染。

本系统已用于健身跑步机调速，工作可靠，使用效果良好。

图1是本系统的线路图，主要有PWM信号发生、闭环调速微机控制、直流电机驱动等几部分组成。

1 PWM 信号发生电路PWM波可由具有PWM输出的单片机(如80C198等)通过编程产生，也可采用PWM专用芯片来实现。

PWM波的频率太高时，对直流电机驱动的功率管要求太高，太低时产生电磁噪声较大。

实践应用中PWM波的频率在18kHz 左右效果最好。

经综合分析，本系统采用两片4位数值比较器4585和一片12位串行计数器4040组成了PWM信号发生电路。

两片比较器U3、U2的A组接4040计数输出Q2～Q9端，B组接单片微机的P1端口。

改变P1端口的输出值，可使PWM 信号的占空比产生变化，进行调速控制。

计数器4040的计数输入端CLK接单片机2051晶振的振荡输出XTAL2。

晶振选用18MHz时，经QO～Q2的8分频，Q2～Q9的256分频，产生的PWM波形的频率为17．6kHz，适合光耦及功率开关管的合理工作范围。

计数器4040每来8个脉冲，其输出Q2～Q9加1，当计数值小于或等于单片机P1端口输出值X时，U2的(A>B)输出端保持为低电平，当计数值大于X时U2的(A>B)输出端为高电平。

随着计数值的增加，Q2～Q9由全“1”变为全“O”时，(A>B)输出端又变为低电平，这样，在U2的(A>B)端得到PWM的信号，其占空比为(255-X/255)×100％，改变X值可改变PWM信号的占空比，进行直流电机的转速控制。

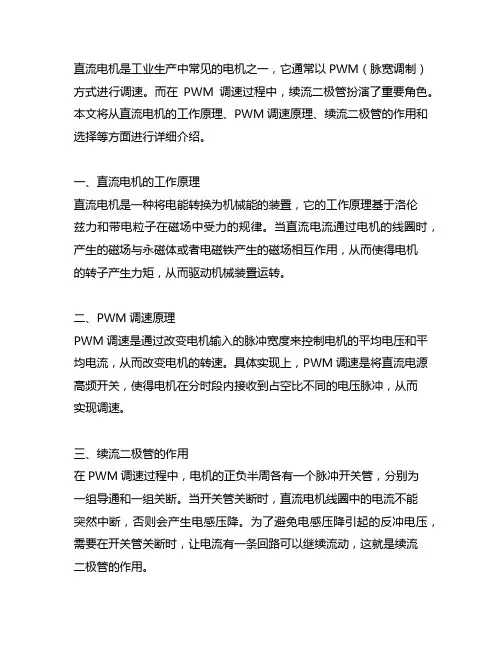

直流电机是工业生产中常见的电机之一，它通常以PWM（脉宽调制）方式进行调速。

而在PWM调速过程中，续流二极管扮演了重要角色。

本文将从直流电机的工作原理、PWM调速原理、续流二极管的作用和选择等方面进行详细介绍。

一、直流电机的工作原理直流电机是一种将电能转换为机械能的装置，它的工作原理基于洛伦兹力和带电粒子在磁场中受力的规律。

当直流电流通过电机的线圈时，产生的磁场与永磁体或者电磁铁产生的磁场相互作用，从而使得电机的转子产生力矩，从而驱动机械装置运转。

二、PWM调速原理PWM调速是通过改变电机输入的脉冲宽度来控制电机的平均电压和平均电流，从而改变电机的转速。

具体实现上，PWM调速是将直流电源高频开关，使得电机在分时段内接收到占空比不同的电压脉冲，从而实现调速。

三、续流二极管的作用在PWM调速过程中，电机的正负半周各有一个脉冲开关管，分别为一组导通和一组关断。

当开关管关断时，直流电机线圈中的电流不能突然中断，否则会产生电感压降。

为了避免电感压降引起的反冲电压，需要在开关管关断时，让电流有一条回路可以继续流动，这就是续流二极管的作用。

四、续流二极管的选择续流二极管应具有较快的反向恢复时间，这样才能在开关管关断瞬间尽快导通，避免电感压降引起的反冲电压。

续流二极管的电流和电压等参数也需要根据具体的电机工作条件来选择。

五、总结直流电机的PWM调速是一种常见的调速方式，而续流二极管在PWM调速过程中的作用不可忽视。

正确选择合适的续流二极管，对电机的稳定性和性能有着重要影响。

希望本文对读者对直流电机的PWM 调速和续流二极管有所帮助。

六、续流二极管的工作原理续流二极管在PWM调速过程中，起到了保护开关管和电机的作用。

在电机线圈中的电流无法突然中断的情况下，如果没有合适的续流二极管，就会导致电感压降产生反冲电压，这样会对开关管和电机造成不良影响，甚至损坏设备。

续流二极管的工作原理主要是利用其具有的快速反向恢复时间和导通特性来形成一个回路，让电流有一条通路继续流动，从而避免反冲电压的产生。

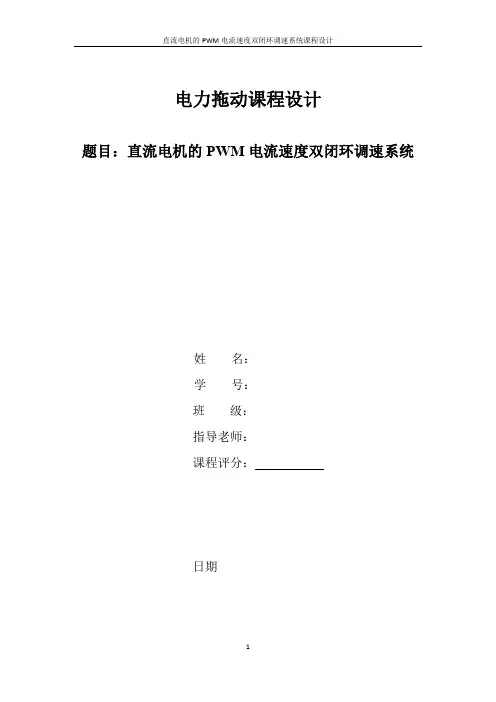

电力拖动课程设计题目：直流电机的PWM电流速度双闭环调速系统姓名：学号：班级：指导老师：课程评分：日期目录一、设计目标与技术参数二、设计基本原理（一）调速系统的总体设计（二）桥式可逆PWM变换器的工作原理（三）双闭环调速系统的静特性分析（四）双闭环调速系统的稳态框图（五）双闭环调速系统的硬件电路（六）泵升电压限制（七）主电路参数计算和元件选择（八）调节器参数计算三、仿真（一）仿真原理（含建模及参数）（二）重要仿真结果（目的为验证设计参数的正确性）四、结论参考文献附录1：调速系统总图附录2：调速系统仿真图一、设计目标与技术参数直流电机的PWM电流速度双闭环调速系统的设计目标如下：额定电压：U N=220V；额定电流：I N=136A；额定转速：n N：=1460r/min；电枢回路总电阻：R=0.45Ω；电磁时间常数：T l=0.076s；机电时间常数：T m=0.161s；电动势系数：C e=0.132V*min/r；转速过滤时间常数：T on=0.01s；转速反馈系数α=0.01V*min/r；允许电流过载倍数：λ=1.5；电流反馈系数：β=0.07V/A；电流超调量：σi≤5%；转速超调量：σi≤10%；运算放大器：R0=4KΩ；晶体管PWM功率放大器：工作频率：2KHz；工作方式：H型双极性。

PWM变换器的放大系数：K S=20。

二、设计基本原理（一）调速系统的总体设计在电力拖动控制系统的理论课学习中已经知道，采用PI调节的单个转速闭环直流调速系统可以保证系统稳定的前提下实现转速无静差。

但是，如果对系统的动态性能要求较高，例如要求快速起制动，突加负载动态速降小等等，单闭环调速系统就难以满足需要。

这主要是因为在单闭环调速系统中不能随心所欲的控制电流和转矩的动态过程。

如图2-1所示。

图2-1 直流调速系统启动过程的电流和转速波形用双闭环转速电流调节方法，虽然相对成本较高，但保证了系统的可靠性能，保证了对生产工艺的要求的满足，既保证了稳态后速度的稳定，同时也兼顾了启动时启动电流的动态过程。

PWM直流电机调速摘要本文首先简要介绍了直流小电机的实行方案最终选择方案一作为实施方案；然后介绍了PWM相关的原理脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。

它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

之后详细设计了基于MCS-51 单片机的直流小电机PWM调速的系统硬件电路以及各电路硬件说明目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。

导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录象机、摄象机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。

更不用说自动控制领域的机器人、智能仪表、医疗器械了。

因此，单片机的学习、开发与应用将造就一批计算机应用与智能化控制的科学家、工程师。

单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，；最后是实现直流小电机PWM直流调速系统软件设计，附录有相关的系统源程序。

关键词PWM，单片机，直流电机AbstractThis article first briefly introduced as soon as directs current the small electrical machinery to implement the plan the selection scheme to take the implementation plan finally; Then introduced the PWM related principle The pulse width modulation (PWM) is English “Pulse Width Modulation” abbreviation, abbreviation pulse-duration modulation. It is loses using microprocessor's digit carries on the control to the analogous circuit one kind of very effective technology, widely applies in the survey, the correspondence, the power control and the transformation and so on many domains.the pulse width modulation (PWM) is one kind carries on the digital coding to the simulated signal level the method. Through the high resolution counter's use, the square-wave dutyfactor is modulated uses for to carry on to a concrete simulated signal level the code.; Afterward detailed design based on MCS-51 monolithic integrated circuit's direct-current small electrical machinery PWM velocity modulation system hardware electric circuit as well as various electric circuits hardware explanation; Finally is realizes directs current the small electrical machinery PWM cocurrent velocity modulation system software design, the appendix has the relatedsystem source program.key word：PWM monolithic integrated circuit direct current machine目录摘要 (I)Abstract (II)第1章绪论 (1)第2章方案论证 (3)2.1总体方案论证 (3)2.2 PWM的基本工作原理 (5)2.3 直流电动机转速控制系统的工作原理 (5)2.4 PWM码简介及解码原理 (6)第3章系统硬件电路设计 (7)3.1电源电路设计 (7)3.2单片机最小应用系统的实现 (7)3.3 D/A转换接口电路设计 (10)3.3.1 DAC0832简介 (10)3.3.2 DAC0832与单片机的接口 (11)3.4功放电路 (12)3.4.1晶体三极管 (12)3.4.2基本放大电路的组成 (13)第4章系统软件电路设计 (14)4.1 软件实现方法 (14)4.2程序的基本组成 (14)4.2.1主程序设计 (14)4.2.2定时中断子程序设计 (15)结论 (20)致谢 (21)参考文献 (22)附录A (23)附录B (24)附录C (30)第1章绪论1.1 选题背景和目的直流电机脉冲宽度调制(Pulse Width Modulation-简称PWM)调速产生于20世纪70 年代中期，最早用于自动跟踪天文望远镜、自动记录仪表等的驱动，后来由于晶体管器件水平的提高及电路技术的发展, PWM 技术得到了高速发展,各式各样的脉宽调速控制器，脉宽调速模块也应运而生，许多单片机也都有了PWM输出功能。

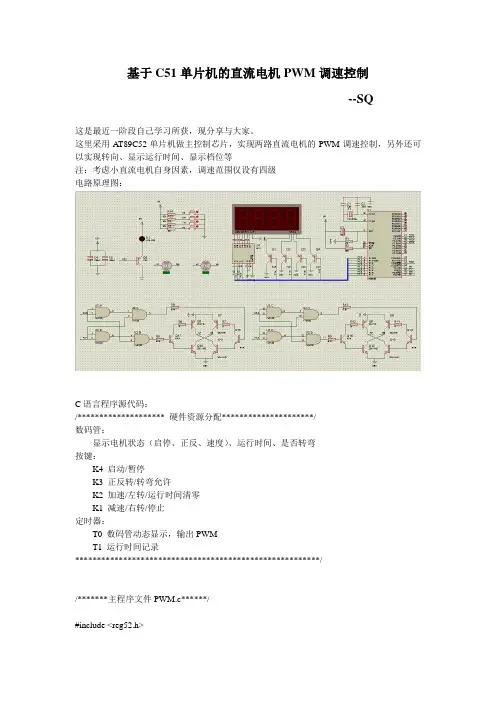

单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。

具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。

本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。

电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。

通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。

电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。

关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。

目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。

2.4 PWM 软件实现错误!未定义书签。

第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。

18传统开发流程对比错误!未定义书签。

第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。

在这个系统中，生产机械可以自动控制。

随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。

以实现高速、高质量、高效率的生产。

在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。

直流电机的PWM冲调速控制技术直流电机的PWM冲(宽度调变)调速控制技术为调节马达转速和方向需要对其直流电压的大小和方向进行控制。

目前，常用大功率晶体管脉宽调制（PWM）调速驱动系统和可控硅直流调速驱动系统两种方式。

可控硅直流（SCR）驱动方式，主要通过调节触发装置控制SCR 的导通角来移动触发脉冲的相位，从而改变整流电压的大小，使直流电机电枢电压的变化易平滑调速。

由于SCR本身的工作原理和电源的特点，导通后是利用交流过零来关闭的，因此，在低整流电压时，其输出是很小的尖峰值的平均值，从而造成电流的不连续性。

由于晶体管的开关响应特性远比SCR 好，因此前者的伺服驱动特性要比后者好得多。

所谓脉冲宽度调变(Pulse Width Modulate 简称 PWM)信号就是一连串可以调整脉冲宽度的信号。

脉宽调变是一种调变或改变某个方波的简单方法。

在它的基本形式上，方波工作周期（duty cycle）是根据输入信号的变化而变化。

在直流电机控制系统中，为了减少流经电机绕线电流及降低功率消耗等目的，常常使用脉冲宽度调变信号(PWM)来控制交换式功率组件的开与关动作时间。

其最常使用的就是借着改变输出脉冲宽度或频率来改变电机的转速。

图1 PWM 脉冲宽度调变信号图若将供应电机的电源在一个固定周期做ON及OFF的控制，则ON的时间越长，电机的转速越快，反之越慢。

此种ON与OFF比例控制速度的方法即称为脉冲宽度调变，ON的期间称为工作周期(duty cycle)，以百分比表示。

若直流电机的供应电源电压为10伏特，乘以20%的工作周期即得到2伏特的输出至电机上，不同的工作周期对应出不同电压让直流电机转速产生不同的变化。

若直流电机的供应电源电压为10伏特，乘以20%的工作周期即得到2伏特的输出至电机上，不同的工作周期对应出不同电压让直流电机转速产生不同的变化。

PWM产生器方块图如下图所示，计数器采下数计数器与上数计数器的两种PWM讯号。
