专题16 动态电路的分析【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【母题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【答案】D【解析】AB、由图知，定值电阻R0与热敏电阻并联，根据并联电路中各支路独立工作、互不影响，所以温度变化时，通过R0的电流不变；由题，热敏电阻的阻值是随环境温度的增大而减小的，所以当温度升高时，热敏电阻的阻值减小，由UIR=可知，通过热敏电阻的电流增大。

2019年中考物理试题分类汇编——变阻器专题1.（2019铜仁，16）滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的大小，从而改变流过电路中的。

2.（2019盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯”。

闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B 两点，测得电压为3.0V，则A、B间_______（短路/断路），这种故障可能的情况是_________、______________。

3（2019菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）4.（2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.5.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.（2019自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换额定功率大一点的灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路8.（2019安徽，17）如图，电源电压保持不变，R为定值电阻。

闭合开关，向左移动滑片P ，则（）A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变大，电流表的示数变小C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变小，电流表的示数变大9.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路10.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大11.（2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。

2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

2019年中考物理试题分类汇编——变阻器型动态电路专题1.（2019安顺，20）如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了条件。

如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中两端（按图中所标示字母填写）。

小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）。

2.（2019成都，B卷6）初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等。

他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪----所测身高越大,显示仪示数越大，且刻度均匀。

(1)同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方。

你认为下列分析正确的是。

A.移动滑片P时.电路的总电阻没有变化B.当所测身高越大时,电压表的示数越小C.电压表的示数变化量跟身高变化量不成正比D.电压表的示数不能由零变化到最大刻度值(2)在老师的引导下,同学们设计出了正确的电路.是图四个电路中的电路。

(3)确定正确的电路设计方案后,小组成员开始对器材的参数进行选择。

他们采用了电压为12V的电源、一根长为80cm的均匀电阻丝(0.5Ω/cm)、量程为0~3V的电压表。

为了让测量仪测量身高的范围能达到最大,且测量精确度最高,选择的定值电阻R1的阻值应该为Ω。

(4)利用选定的器材.小组同学连接好了测量电路。

2019年中考物理试题专题训练——动态电路专题一、选择题1.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变2.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小3.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。

则正确的有（）A．定值电阻B的阻值为6ΩB．将A、B串联接在9V电源两端，灯泡A正常发光C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30JD．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W4.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。

机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。

闭合开关S，随着水流速度的改变，下列说法正确的是（）A．当水流速度增大时，电压表的示数变大B．当水流速度减小时，电压表与电流表的示数之比变大C．滑动变阻器允许接入电路的取值范围为2.5Ω～10ΩD．电路消耗总电功率的变化范围为1.35W～4.05W5.（2019潍坊，12）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小6.（2019东营，10）如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W7.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

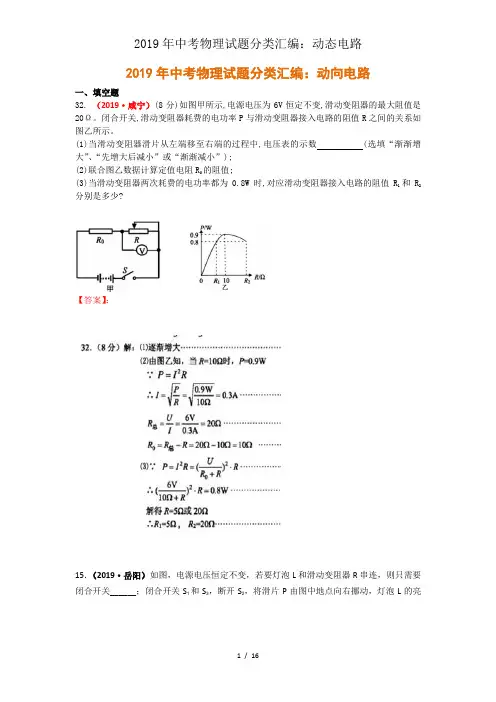

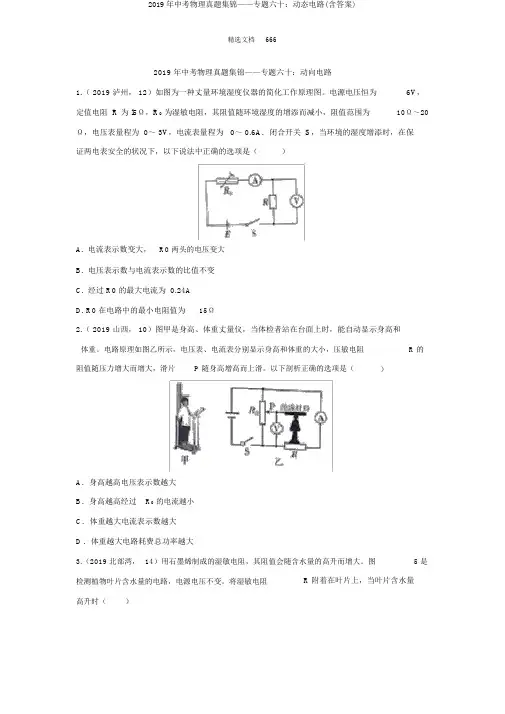

2019年中考物理试题分类汇编：动向电路一、填空题32.（2019·咸宁）(8分)如图甲所示,电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。

闭合开关,滑动变阻器耗费的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。

(1)当滑动变阻器滑片从左端移至右端的过程中,电压表的示数 (选填“渐渐增大”、“先增大后减小”或“渐渐减小”);(2)联合图乙数据计算定值电阻R0的阻值;(3)当滑动变阻器两次耗费的电功率都为0.8W时,对应滑动变阻器接入电路的阻值R1和R2分别是多少?【答案】：15．（2019·岳阳）如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串连，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中地点向右挪动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。

【剖析】串连电路：把电路中各元件首尾相接，连入电路就是串连。

并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。

并联电路各支路互不影响。

【解答】解：要使灯泡L和滑动变阻器R串连，应将灯泡L和滑动变阻器R首尾相连结到电源两头，则由图可知只需闭合S2，断开S1、S3；若闭合开关S1和S3，断开S2，小灯泡和滑动变阻器并联，因并联电路各支路互不影响，因此当将滑片P由图中地点向右挪动，灯泡L的亮度不变。

故答案为：S2；不变。

19.(2019·天津)如图13所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P 从a端挪动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图14所示。

则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1耗费的电功率为________W。

答案：19.10；0.1(2019·江西)如图3所示，将规格同样的小灯泡依据甲、乙两种连结方式接入电压均为U且保持不变的电路中，经过分别调理滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=2:1 ，而电路的总功率之比P1:P2=2:1 .12. (2019•重庆A卷)图8的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是0~3 A和0~15 V。

2019年中考物理真题分类汇编——动态电路计算专题1.（2019德州，27）如图（a）所示电路，电源电压保持不变。

小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。

求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。

2.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。

如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。

R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。

红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。

（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R 2的滑片？（3）R 1工作时的电阻是多大？（4）电热水器处于加热状态时，工作4.2min ，可使1L 水的温度升高40℃。

则该电热水器的效率是多少？[()34.210/c J kg =⨯⋅水℃。

计算结果保留一位小数]3.（2019聊城，）如图所示，电源电压恒为12V ，小灯泡上标有“6V 3.6W “字样且灯丝电阻保持不变，当只闭合S 、S 1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A 的示数是1.8A ．求：（1）定值电阻R1的阻值；（2）滑动变阻器R2的最大阻值；（3）小灯泡通电时消耗的最小电功率。

4.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。

2019年中考物理试题分类汇编——含电磁继电器的动态电路专题1.(2019扬州，26）如图所示是一种自动测定油面高度的装置。

电源电压为6V，R 1是最大电阻为30Ω的滑动变阻器，它的金属滑片P 连在杠杆一端，R 2是定值电阻，油量表是用量程为0〜0.6A 的电流表改装而成（ABCD 四点表示四个接线柱，电磁继电器线圈电阻忽略不计）（1）当油面上升时，电流表示数变大，则导线M 应与_____接线柱相连；当油量下降到预设位置时，警示灯亮，滑片P 刚好在B 处，则导线N 应与______接线柱相连。

（2）当油箱加满油时，滑片P 刚好在A 处，电流表的示数达到最大值，求电阻R 2的阻值________。

（3）在滑片滑动的过程中，求滑动变阻器R 1的最大功率_________。

2.(2019娄底，11)如图所示，GMR 是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S 1、S 2时，下列说法正确的是（）A．电磁铁的右端为N 极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小3.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。

当CO浓度高于某一设定值时，电铃发声报警。

图中气敏电阻R，阻值随CO浓度的增大而减小。

下列说法正确的是（）A.电铃应接在A和C之间B.当CO浓度升高，电磁铁磁性减弱C.用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D.为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移4.（2019龙东，23）如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为极（填““N”或““S”），当滑片P向右移动时，小灯泡的亮度将（填“变亮”、“变暗”或“不变”）。

5.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。

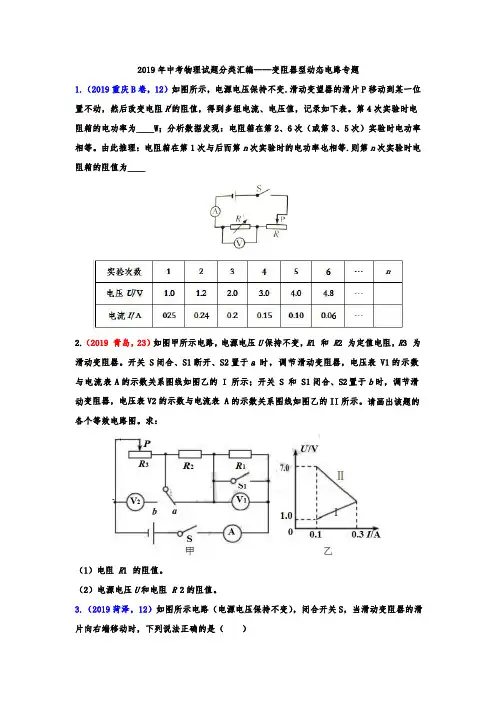

2019 年中考物理试题分类汇编——变阻器型动态电路专题1.（2019 重庆B 卷，12）如图所示，电源电压保持不变.滑动变望器的滑片P 移动到某一位置不动，然后改变电阻R/的阻值，得到多组电流、电压值，记录如下表。

第4 次实验时电阻箱的电功率为W；分析数据发现：电阻箱在第2、6 次（或第3、5 次）实验时电功率相等。

由此推理：电阻箱在第 1 次与后而第n 次实验时的电功率也相等.则第n 次实验时电阻箱的阻值为2.（2019 青岛，23）如图甲所示电路，电源电压U 保持不变，R1 和R2 为定值电阻，R3 为滑动变阻器。

开关 S 闭合、S1 断开、S2 置于a 时，调节滑动变阻器，电压表 V1 的示数与电流表 A 的示数关系图线如图乙的 I 所示；开关 S 和S1 闭合、S2 置于b 时，调节滑动变阻器，电压表 V2 的示数与电流表 A 的示数关系图线如图乙的 II 所示。

请画出该题的各个等效电路图。

求：（1）电阻R1 的阻值。

（2）电源电压U 和电阻R 2 的阻值。

3.（2019菏泽，12）如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小D．电压表示数变大，电阻 R1 的电功率变大4.(2019 天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P 从B 向A 滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1 的阻值是20ΩB.当电流表的示数是 0.4A 时，R2 接入电路的阻值是30ΩC.电源电压是16VD．该电路的最大电功率为 7.2W5.（2019 重庆A 卷，12）图的电路中，电源电压可调，灯 L 上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是 0~3 A 和0~15 V。

2019年中考物理试题分类汇编——动态电路一、选择题1.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变2.(2019娄底，11)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小3..(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P 向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小4.(2019邵阳，16)在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强5.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：16.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。

当CO浓度高于某一设定值时，电铃发声报警。

图中气敏电阻R，阻值随CO浓度的增大而减小。

2019年中考物理试题分类汇编——动态电路专题一、选择题1.（2019临沂，20）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I-U 图象。

闭合开关S后，下列判断正确的是（）A. 滑动变阻器的滑片P向左滑动时，灯泡变暗B. 电流表示数为时，灯泡的电阻是C. 电压表示数为时，小灯泡的功率是D. 小灯泡正常发光时，滑动变阻器的电功率是2.（2019巴彦淖尔，7）如图所示，小灯泡L标有”6V 3W”字样（不计温度对灯丝电阻的影响），当S 闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（）A．电源电压为9VB．滑动变阻器的最大阻值为18ΩC．调节电路元件，可使电压表达到的最大值为4.5VD．电路的最小功率与最大功率之比为3：163.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图象如图乙。

下列说法中正确的是（）A．电源电压为9VB．滑动变阻器的最大阻值为14ΩC．小灯泡的额定功率为8WD．电路总功率的变化范围为8W～12W4.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大5.（2019辽阳，8）如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P由a 点移动到b点的过程中，下列说法正确的是A.电压表V2的示数将变小B.灯泡的亮度始终保持不变C.电流表A1的示数与电流表A2的示数始终相等D.电压表V1的示数与电流表A3的示数比值将变大6.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1，S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。

变阻器型动态电路专题1.(2019益阳，20) 如图所示电路，电源电压不变，R1 为发热电阻，阻值10Ω。

R2为定值电阻，阻值为20Ω。

R为滑动变阻器（A、B为其两个端点）。

闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U = V。

当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为J。

2.（2019年郴州，23）如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为J，R3的电功率的最大值为W。

3.(2019绥化，10)如图甲所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（）A．电源电压为6VB．定值电阻R1的阻值为10ΩC．当滑片P在b端时，通过R1的电流为0.6AD．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W4.（2019广安，19）如图所示，电源电压不变，闭合开关，当标有“6V 12W”字样的小灯泡正常发光时，滑动变阻器的功率为P1，移动滑动变阻器的滑片，当小灯泡的电功率为3W时，滑动变阻器的功率为P2，忽略温度对灯丝电阻的影响，则小灯泡的电阻为Ω，P12P2（选填“＞”、“＝”或“＜”）。

5.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。

6.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。

滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W 时，滑动变阻器连入电路中的阻值___________Ω。
