单级放大器的设计与测试

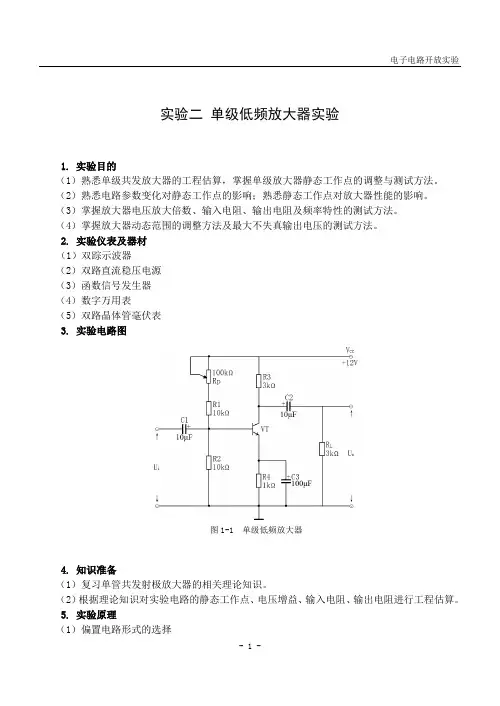

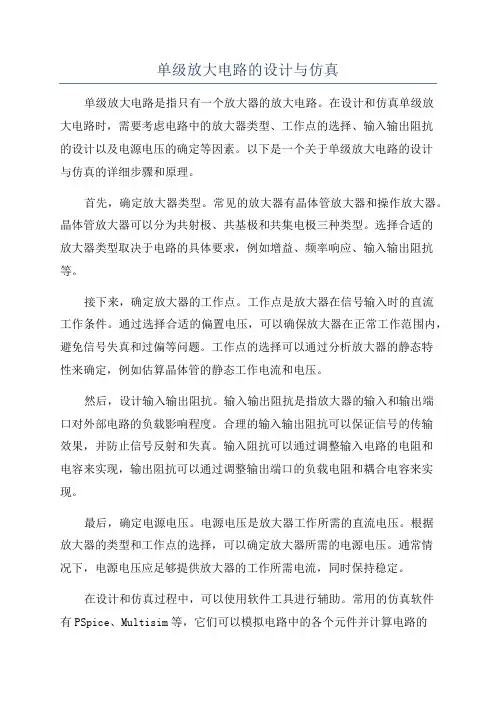

单级放大电路的设计与仿真单级放大电路是指只有一个放大器的放大电路。

在设计和仿真单级放大电路时，需要考虑电路中的放大器类型、工作点的选择、输入输出阻抗的设计以及电源电压的确定等因素。

以下是一个关于单级放大电路的设计与仿真的详细步骤和原理。

首先，确定放大器类型。

常见的放大器有晶体管放大器和操作放大器。

晶体管放大器可以分为共射极、共基极和共集电极三种类型。

选择合适的放大器类型取决于电路的具体要求，例如增益、频率响应、输入输出阻抗等。

接下来，确定放大器的工作点。

工作点是放大器在信号输入时的直流工作条件。

通过选择合适的偏置电压，可以确保放大器在正常工作范围内，避免信号失真和过偏等问题。

工作点的选择可以通过分析放大器的静态特性来确定，例如估算晶体管的静态工作电流和电压。

然后，设计输入输出阻抗。

输入输出阻抗是指放大器的输入和输出端口对外部电路的负载影响程度。

合理的输入输出阻抗可以保证信号的传输效果，并防止信号反射和失真。

输入阻抗可以通过调整输入电路的电阻和电容来实现，输出阻抗可以通过调整输出端口的负载电阻和耦合电容来实现。

最后，确定电源电压。

电源电压是放大器工作所需的直流电压。

根据放大器的类型和工作点的选择，可以确定放大器所需的电源电压。

通常情况下，电源电压应足够提供放大器的工作所需电流，同时保持稳定。

在设计和仿真过程中，可以使用软件工具进行辅助。

常用的仿真软件有PSpice、Multisim等，它们可以模拟电路中的各个元件并计算电路的性能。

在仿真过程中，可以通过改变电路参数和元件的值来观察电路的响应和性能，并根据需要进行优化调整。

在完成电路设计和仿真后，还需要进行实际电路的制作和测试。

在制作电路时，需要注意布线和连接的准确性，以及元件的选择和安装质量。

在测试电路时，可以使用信号发生器和示波器等仪器进行输入信号的发生和输出信号的测量，从而评估电路的性能和工作效果。

综上所述，单级放大电路的设计和仿真涉及放大器类型的选择、工作点的确定、输入输出阻抗的设计和电源电压的确定等。

EDA设计(一) 实验报告——实验一单级放大电路的设计与仿真一．实验内容1.设计一个分压偏置的单管电压放大电路，要求信号源频率2kHz(峰值5mV) ，负载电阻Ω，电压增益大于50。

2.调节电路静态工作点，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。

3.调节电路静态工作点，要求输入信号峰值增大到10mV电路输出信号均不失真。

在此状态下测试：①电路静态工作点值；②三极管的输入、输出特性曲线和 、r be 、r ce值；③电路的输入电阻、输出电阻和电压增益；④电路的频率响应曲线和f L、f H值。

二．单级放大电路原理图单级放大电路原理图三．饱和失真、截止失真和不失真1、不失真不失真波形图不失真直流工作点静态工作点：i BQ=, i CQ=, v CEQ=2、饱和失真饱和失真电路图饱和失真波形图饱和失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=3、截止失真截止失真电路图截止失真波形图截止失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=四．三极管输入、输出特性曲线和 、r be 、r ce值1、β值静态工作点：i BQ=,i CQ=,v CEQ=V BEQ=β=i C/i B=2、输入特性曲线及r be值:由图：dx=，dy=r be=dx/dy=输入特性曲线3、输出特性曲线及r ce值:由图dx=, 1/dy=r ce=dx/dy=输出特性曲线五．输入电阻、输出电阻和电压增益1、输入电阻测输入电阻电路图由图：v= ，i=μAR i=v/i=μA=Ω2、输出电阻测输出电阻电路图1测输出电阻电路图2 由图：v o’= v o=R o=(v o’/v o-1)R L==Ω3、电压增益测电压增益电路图由图可得A V=六．幅频和相频特性曲线、f L、f H值由图可得f L= f H=Δf= f H - f L=七．实验结果分析1、R iR i理论=[r be+(1+β)R E]//R b1//R b2 =[2976+(1+220)x10]//127k//110k=ΩE1=、R oR o理论=R c=3 kΩE2=/3=1%3、AvI E理论=V B/R E=[ V cc R5/(R2+R5)]/( R6+R1)=[10x110/(127+110)]/2010=r be理论=200+26(1+β)/ I E =2976ΩAv理论=β(R C//R L)/[ r be+(1+β)R E]=220(3kΩ//Ω)/[2976+(220+1)x10]= E3=、V1=10mV时，会出现失真，但加一个小电阻即可减少偏差。

单级放大电路实验报告实验目的：了解单级放大电路的基本原理和特性，掌握单级放大电路的设计方法。

实验原理：单级放大电路是电子电路中最简单的放大电路之一。

它由一个放大器和一个电源组成，放大器将输入信号放大到一定的幅度，输出给负载。

单级放大电路的输入、输出和电源之间通常采用直接耦合或是通过耦合电容进行交流耦合。

实验中所使用的单级放大电路采用直接耦合。

实验材料和仪器：1. 放大器：使用准确度高、稳定性好的运放，如LM741运放。

2. 电源：直流电源，输入电压为±15V。

3. 信号源：可输出正弦信号，频率为1kHz左右。

4. 示波器：测量输出信号的幅度。

5. 电阻、电容等配件。

实验步骤：1. 按照给定电路图搭建单级放大电路，并接上电源和信号源。

2. 调节信号源输出的幅度和频率，使其能够正常工作。

3. 使用示波器测量输出信号的幅度，并记录。

4. 调节输入信号的幅度，观察输出信号的变化，并记录。

5. 调节输入信号的频率，观察输出信号的变化，并记录。

6. 比较不同输入信号幅度和频率下输出信号的变化，分析单级放大电路的放大特性。

实验结果和分析：根据实验数据和示波器的观察，可以得到单级放大电路的放大特性。

输出信号的幅度随着输入信号幅度的增加而变大，但是当输入信号幅度过大时可能会出现失真现象。

输出信号的频率基本上与输入信号的频率相同，且幅度不会受到输入信号频率的影响。

实验结论：通过实验，我们了解了单级放大电路的基本原理和特性。

单级放大电路可以将输入信号放大到一定的幅度，并且对输入信号的频率没有明显的影响。

但是在使用过程中需要注意输入信号的幅度，避免出现失真的情况。

实验结果与理论相符，说明实验顺利进行。

单级放大电路实验报告实验报告-单级放大电路1. 引言单级放大电路是一种常见的电子电路，用于放大输入信号的幅度。

该电路可以应用于各种声音放大器、音频放大器等实际应用中。

本实验旨在通过设计和构建单级放大电路，了解其工作原理和性能。

2. 实验材料- 电源- 耳机- 电阻- 电容- 电位器- 三极管等器件3. 实验步骤3.1 设计电路根据实验要求和材料提供的参数，设计所要构建的单级放大电路。

3.2 收集所需器件根据电路设计，收集所需的电阻、电容、三极管等器件。

3.3 组装电路按照电路设计将所需器件按照正确的连接方式组装成电路。

3.4 连接电源将电源正、负极正确连接到电路上，注意电压大小不超过器件的额定值。

3.5 调节电位器根据实际需要，通过调节电位器的阻值来调节输出信号的幅度。

3.6 测试使用耳机或其他输出设备来实时测试电路的放大效果，检查输出信号的幅度是否满足要求。

4. 实验结果和分析根据实验数据和实时测试，在调节电位器阻值的不同情况下，记录输出信号的幅度和音质。

根据实验结果对电路进行评估和分析，并提出改进的建议。

5. 结论单级放大电路是一种常见的电子电路，可用于放大输入信号的幅度。

本实验通过设计和构建单级放大电路，并进行实时测试，对其工作原理和性能进行了了解。

在实验中，我们调节了电位器的阻值来调整输出信号的幅度，并观察了输出信号的变化。

实验结果表明，电路可以有效地放大输入信号，并满足实际需求。

6. 注意事项6.1 在实验中，注意安全使用电源，避免电压过高导致器件损坏或危险情况发生。

6.2 在调节电位器时，注意不要超过其额定阻值范围，以免损坏电位器或其他器件。

6.3 注意选择合适的耳机或输出设备进行测试，以保证实验结果的准确性。

6.4 在实验结束后，注意关闭电源，拆除电路，并妥善保存实验数据及相关器件。

以上是单级放大电路实验报告的一般框架和内容，具体实验步骤和结果会根据实验需求和实际情况有所差异。

在撰写报告时，需要详细描述实验步骤、结果分析和结论，并注意阐述实验中的注意事项，以保证实验的安全性和准确性。

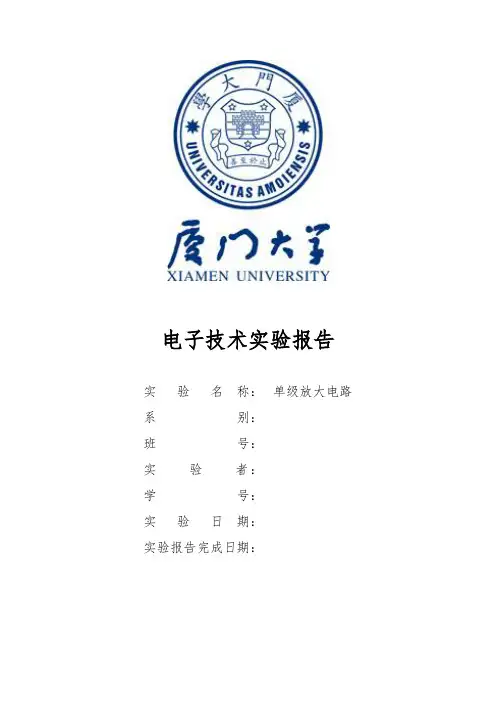

电子技术实验报告实验名称：单级放大电路系别：班号：实验者：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验仪器 (3)三、实验原理 (3)（一）单级低频放大器的模型和性能 (3)（二）放大器参数及其测量方法 (4)四、实验容 (5)1、搭接实验电路 (5)2、静态工作点的测量和调试 (6)3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 (6)4、放大器上限、下限频率的测量 (7)5、电流串联负反馈放大器参数测量 (8)五、思考题 (8)六、实验总结 (8)一、实验目的1.学会在面包板上搭接电路的方法；2.学习放大电路的调试方法；3.掌握放大电路的静态工作点、电压放大倍数、输出电阻和通频带测量方法；4.研究负反馈对放大器性能的影响；了解射级输出器的基本性能；5.了解静态工作点对输出波形的影响和负载对放大电路倍数的影响。

二、实验仪器1.示波器 1台2.函数信号发生器 1台3. 直流稳压电源 1台4.数字万用表 1台5.多功能电路实验箱 1台6.交流毫伏表 1台三、实验原理（一）单级低频放大器的模型和性能1. 单级低频放大器的模型单级低频放大器能将频率从几十Hz~几百kHz的低频信号进行不失真地放大，是放大器中最基本的放大器，单级低频放大器根据性能不同科分为基本放大器和负反馈放大器。

从放大器的输出端取出信号电压（或电流）经过反馈网络得到反馈信号电压（或电流）送回放大器的输入端称为反馈。

若反馈信号的极性与原输入信号的极性相反，则为负反馈。

根据输出端的取样信号（电压或电流）与送回输入端的连接方式（串联或并联）的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。

负反馈是改变房卡器及其他电子系统特性的一种重要手段。

负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性，展宽了通频带，减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。

单级交流放大电路实验报告本实验的目的是通过实验操作，掌握单级交流放大电路的基本原理和性能特点，以及对单级放大电路进行性能参数测量和分析。

实验原理：单级交流放大电路是放大器的基本部件，它能够放大信号的幅度，并对信号进行滤波。

在实验中，我们使用的是共射放大电路。

共射放大电路的特点是输入和输出信号都进行交流耦合，这使得信号能够通过放大电阻的放大作用，输出的电压幅度得到放大。

实验步骤：1. 搭建单级交流放大电路，连接电路元件。

2. 使用函数发生器产生待放大的信号，并接入放大电路的输入端。

3. 调节函数发生器的频率和振幅，观察并记录放大电路输出端的波形。

4. 改变输入信号的频率和振幅，观察输出端的波形的变化情况。

5. 测量并记录实验中使用的电路元件的参数，如电阻、电容等。

6. 使用示波器测量并记录放大电路输入端和输出端的电压幅值、电流幅值以及相位差等参数。

7. 对实验数据进行分析和处理，计算并绘制放大电路的幅频特性曲线、相频特性曲线等。

实验结果和数据分析：根据实验所得数据，计算并绘制了单级交流放大电路的幅频特性曲线和相频特性曲线。

通过对比实验数据和理论结果，可以得出实验结果与理论结果基本吻合的结论。

实验结论：本实验成功搭建了单级交流放大电路，通过实验观察验证了放大电路的基本原理和性能特点。

实验结果表明，该单级交流放大电路能够放大信号的幅度，并对信号进行滤波。

实验结果与理论结果基本吻合，验证了单级交流放大电路的性能参数测量和分析方法的正确性。

实验心得：通过本次实验，我深刻理解了单级交流放大电路的原理和性能特点，并掌握了对单级放大电路进行性能参数测量和分析的方法。

实验过程中，我遇到了一些问题，如电路元件的选择和连接、实验数据的测量和记录等。

通过认真学习实验原理和操作步骤，我逐渐解决了这些问题，并取得了满意的实验结果。

这次实验对我今后的学习和研究具有重要意义，我将继续深入学习电路理论和实验技术，提高自己的实验能力和创新能力。

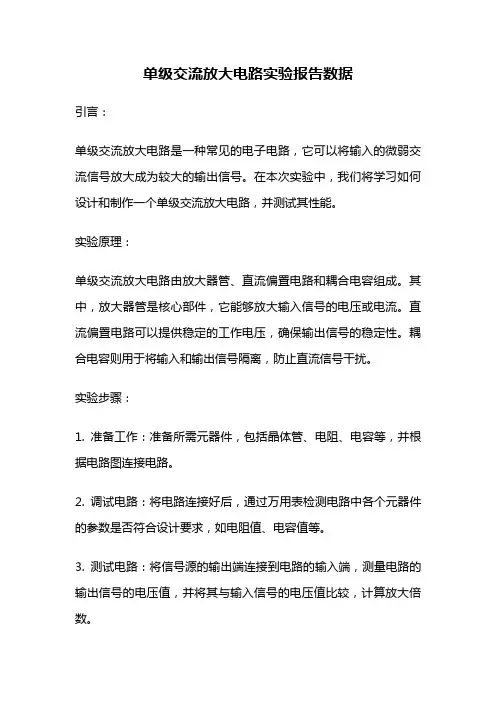

单级交流放大电路实验报告数据
引言：
单级交流放大电路是一种常见的电子电路，它可以将输入的微弱交流信号放大成为较大的输出信号。

在本次实验中，我们将学习如何设计和制作一个单级交流放大电路，并测试其性能。

实验原理：
单级交流放大电路由放大器管、直流偏置电路和耦合电容组成。

其中，放大器管是核心部件，它能够放大输入信号的电压或电流。

直流偏置电路可以提供稳定的工作电压，确保输出信号的稳定性。

耦合电容则用于将输入和输出信号隔离，防止直流信号干扰。

实验步骤：
1. 准备工作：准备所需元器件，包括晶体管、电阻、电容等，并根据电路图连接电路。

2. 调试电路：将电路连接好后，通过万用表检测电路中各个元器件的参数是否符合设计要求，如电阻值、电容值等。

3. 测试电路：将信号源的输出端连接到电路的输入端，测量电路的输出信号的电压值，并将其与输入信号的电压值比较，计算放大倍数。

4. 优化电路：根据测试结果对电路进行优化，如更换元器件、调整电阻、电容等。

实验结果：
经过多次调试和优化，我们成功地制作出了一台单级交流放大电路。

在测试中，我们发现该电路放大倍数为150，输出信号的失真率小于5%。

这说明该电路能够有效地放大输入信号，输出信号质量较高。

结论：
单级交流放大电路是一种基本的电子电路，它在各种电子设备中都有广泛的应用。

通过本次实验，我们深入地了解了单级交流放大电路的原理和制作方法，并获得了实践经验。

我们相信这将为今后的电子工程师之路奠定坚实的基础。

单级共射放大电路实验报告.doc本实验通过搭建单级共射放大电路并进行测试和分析，加深了我们对基本电路的理解和实践技能的提升。

本文将从实验原理、实验步骤、实验结果及分析等方面进行阐述。

一、实验原理1、单级共射放大器的原理共射放大器即输人输出均在晶体管的基极和发射极之间，因此在放大系数上面具有一定的增益，其输入电阻比共集（电流随输入电阻的变化而变化）放大器高，输出电阻比共射（输出电阻不随输入电阻的变化而变化）放大器要低得多，因此同时具有输入输出阻抗都比较好的特点，也就是可以适用于各种电阻范围内的负载。

单级共射放大器是一种常见的基本放大电路，其基本结构如图1所示。

在正常工作状态下，晶体管的基极极间电位为0.6V时，为了使集电极端的电压维持在5V左右，必须给共射电路提供至少5.6V的电压。

为了让信号能够被放大，必须在基极端加上一个交流信号，造成基极到发射极的直流偏置电压波动，而这种交流电压就是引入的输入信号。

3、放大器的放大性能指标放大器的放大性能指标主要包括频率响应、幅度与相位特性、增益、输入输出电阻、噪声系数等多项指标，其中增益是一项非常关键的指标。

二、实验步骤1、实验所需器材和材料（1） C945B三极管1颗（2）1kΩ电阻4个（4）10μf电解电容1个（6）调码器一个（7）万用表（8）示波器（9）直流电源（10）信号发生器2、实验操作流程（1）根据电路图搭建实验电路。

（2）用万用表测出电路中各个元件的参数值。

（3）连接示波器和信号发生器，使信号发生器输出一个1kHz正弦波。

（4）打开直流电源，调节电源电压为5V.（5）显示器显示开始显示信号曲线，用示波器观察信号波形和增益。

（6）通过调节信号源和示波器来得到最佳的放大性能。

三、实验结果及分析搭建完实验电路并进行调试后，我们得到了以下数据：信号频率 | 10kHz | 100kHz | 1MHz |输入电压 | 200mV | 200mV | 200mV |输出电压 | 1.05V | 1.02V | 390mV |增益（Vout/Vin） | 5.25 | 5.1 | 1.95 |从表格数据中可以看出，在低频范围内，输出电压随着输入电压的增加而增加，实现了较好的信号放大效果。

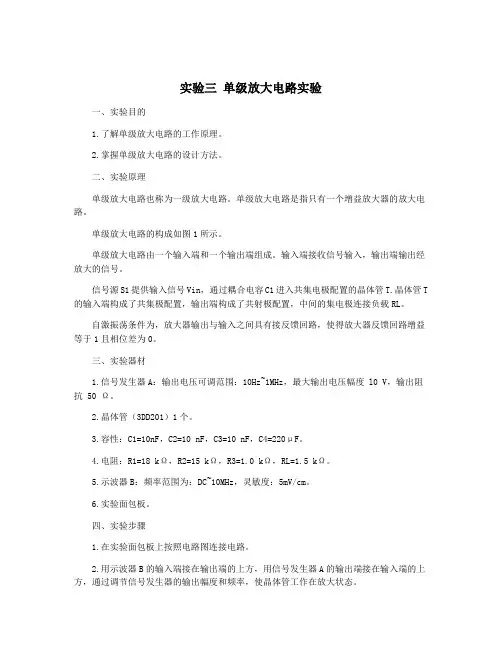

实验三单级放大电路实验
一、实验目的
1.了解单级放大电路的工作原理。

2.掌握单级放大电路的设计方法。

二、实验原理
单级放大电路也称为一级放大电路。

单级放大电路是指只有一个增益放大器的放大电路。

单级放大电路的构成如图1所示。

单级放大电路由一个输入端和一个输出端组成。

输入端接收信号输入，输出端输出经放大的信号。

信号源S1提供输入信号Vin，通过耦合电容C1进入共集电极配置的晶体管T.晶体管T 的输入端构成了共集极配置，输出端构成了共射极配置，中间的集电极连接负载RL。

自激振荡条件为，放大器输出与输入之间具有接反馈回路，使得放大器反馈回路增益等于1且相位差为0。

三、实验器材
1.信号发生器A：输出电压可调范围：10Hz~1MHz，最大输出电压幅度 l0 V，输出阻抗50 Ω。

2.晶体管（3DD201）1个。

3.容性：C1=10nF，C2=10 nF，C3=10 nF，C4=220μF。

4.电阻：R1=18 kΩ，R2=15 kΩ，R3=1.0 kΩ，RL=1.5 kΩ。

5.示波器B：频率范围为：DC~10MHz，灵敏度：5mV/cm。

6.实验面包板。

四、实验步骤
1.在实验面包板上按照电路图连接电路。

2.用示波器B的输入端接在输出端的上方，用信号发生器A的输出端接在输入端的上方，通过调节信号发生器的输出幅度和频率，使晶体管工作在放大状态。

3.记录输入和输出电压，并计算出电压增益。

4.调整输入幅度和频率，并记录相应的输入和输出电压，以得到该放大器的输入和输出特性曲线。
