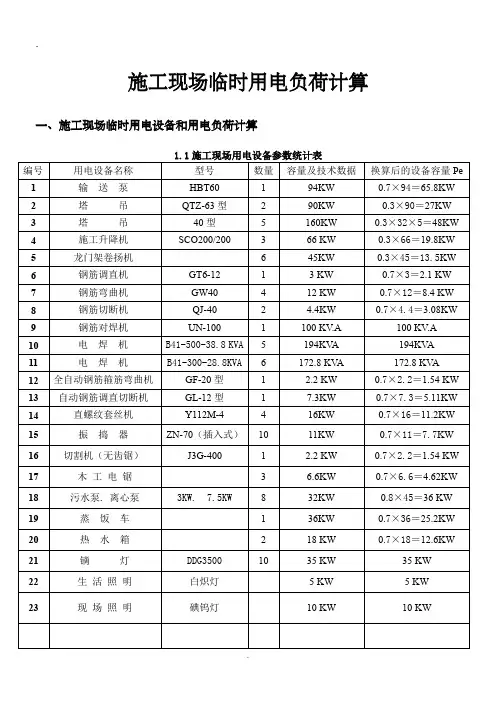

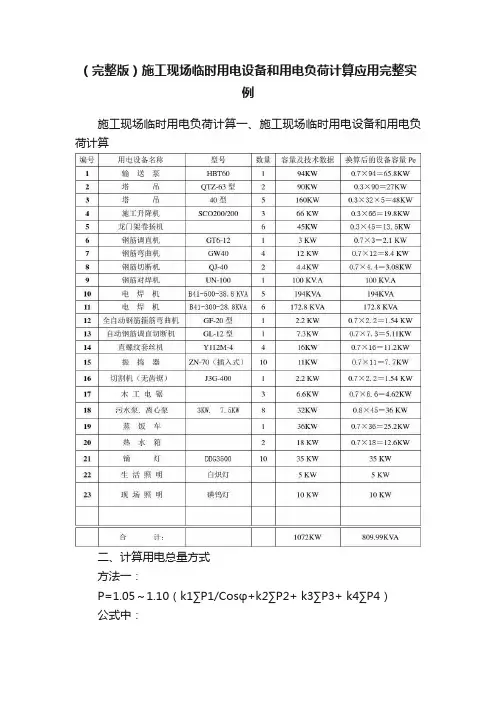

施工现场临时用电负荷计算一、施工现场临时用电设备和用电负荷计算
二、计算用电总量方式
方法一：
P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）
公式中：
P——供电设备总需要容量（KVA）（相当于有功功率Pjs）
P1——电动机额定功率（K W）
P2——电焊机额定功率（K W）
P3——室内照明容量（K W）
P4——室外照明容量（K W）
Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）
方法二：
各用电设备组的计算负荷：
有功功率： Pjs1＝Kx×ΣPe
无功功率： Qjs1＝Pjs1×tgφ
视在功率： Sjs1＝ (P2 js1 + Q2 js1) 1/2 ＝Pjs1/ COSφ＝Kx×ΣPe / COSφ公式中： Pjs1--用电设备组的有功计算负荷（kw）
Qjs1--用电设备组的无功计算负荷（kvar）
Sjs1--用电设备组的视在计算负荷（kVA）
Kx--用电设备组的需要系数
Pe--换算到Jc（铭牌暂载率）时的设备容量
②总的负荷计算：
Pjs＝Kx×ΣP js1
Qjs＝Pjs×tgφ
Sjs＝ (P2 js + Q2 js) 1/2
公式中： Pjs--各用电设备组的有功计算负荷的总和（kw）
Qjs--各用电设备组的无功计算负荷的总和（kvar）
Sjs--各用电设备组的视在计算负荷的总和（KVA）
Kx--用电设备组的最大负荷不会同时出现的需要系数
三、选择变压器
方法一：W=K×P/ COSφ
公式中： W——变压器的容量（K W）
P——变压器服务范围内的总用电量（K W）
K——功率损失系数，取1.05~1.1
Cosφ——功率因数，一般为0.75
根据计算所得容量，从变压器产品目录中选择。
方法二：Sn≥Sjs（一般为1.15~1.25 Sjs）
公式中： Sn --变压器容量（K W）
Sjs--各用电设备组的视在计算负荷的总和（KVA）
四、实用例举
丰南区第三中学小学教学楼工程
施工现场临时用电组织设计（计算部分）
一．编制依据、工程概况、施工现场勘察情况：
该工程施工现场临时用电组织设计编制依据。施工现场临时用电安全技术规范（JGJ46－2005）；建筑施工安全检查标准（JGJ59－99）《建筑施工手册》等。
1．施工平面布置图（如图）。
2、施工动力用电情况：
（1）搅拌机1台，电功机率均为5.5kw；
（2）卷扬机2台，电机功率为11kw×2；
（3）对焊机1台，电机功率均为20kw；
（4）切断机3台，电机功率为3.0 kw×3；
（5）钢筋弯曲机1台，电机功率为4kw；
（6）拉筋卷扬机1台，电机功率为11kw；
（7）无齿锯1台，电机功率为1.5kw；
（8）塔吊1台，电机总功率为55kw；
（9）振捣棒5部，电机功率均为1.1kw，平板振捣器1部，电机功率为1.5kw；
（10）电焊机3台，电机视在功率为20KVA，cosφ＝0.62 Jc=0.6。
电焊机规定统一换算到Jc＝100％时的额定功率（kw），其设备容量为Pe=√Jc ?Sn?cosφ= √0.6×20×0.62=9.6kw×2=19.2 kw。
二、负荷计算，用电设备功率汇总：
1．施工现场所用全部动力设备的总功率为：
Σp=5.5+11×2+20+3.0×3＋4+11+1.5＋55+1.1×5+1.5+19.2×3＝192.6 kw
此工地所用电动机在10台以上，故需要系数取k=0.6,电动机的平均功率因数取cos φP
动
＝×165.1KVA
再加
P =1.1×165.1KVA=181.61KVA
当地电压（即为学校内配电室内接入）为三相380V ，施工动力用电需三相380V 的，照明需单相220V 电源。
三、 配电导线截面的选择：
（一） 由学校配电室处引至总箱处。故： 1．
I 线
查表《建筑施工手册》3－67，选用70mm 2
2.按允许电压降选择，已知线路长度L ＝80m ，允许相对电压损失ε＝5％，c=77,则导线截面为：
2
3.按机械强度选择，查表得知：
橡皮绝缘线，室外沿墙敷设，其截面不得小于4mm 2，同时满足以上三者条件，此路导线截面选用70mm 2，则中线选用25mm 2即可。
(二)由总配电箱至2分箱，此段导线截面选择： 此路导线截面选用50mm 2，则中线选用16mm 2即可。 （三） 由2分箱至1、3分箱，此段导线截面选择： 此路导线截面选用16mm 2，则中线选用10mm 2即可。 （四） 由总配电箱至4分箱，此段导线截面选择：
1.
I
2.按允许电压降选择，已知线路长度L ＝5m ，允许相对电压损失ε＝5％，c=77，2
3.橡皮绝缘线，室外穿管埋地敷设，其截面不得小于4mm 2，同时满足以上三者条件，该路导线选用：16mm 2，则中线选用小1号10mm 2即可，BX3×16＋1×10mm 2， G25埋地敷设。
（五） 由配电室至塔吊分箱，此段导线截面选择：
1. I
线＝
2.按允许电压降选择，已知线路长度L ＝75m ，允许相对电压损失ε＝5％，c=77，2
3.橡皮绝缘线，室外穿管埋地敷设，其截面不得小于4mm 2，同时满足以上三者条件，该路导线选用：25mm 2，则中线选用小1号16mm 2即可，BX3×25＋1×16mm 2， G40埋地敷设。
（六） 由配电室至对焊分箱，此段导线截面选择：
1.
I
2.按允许电压降选择，已知线路长度L ＝50m ，允许相对电压损失ε＝5％，c=77，2
3.橡皮绝缘线，室外沿墙敷设，其截面不得小于4mm 2，同时满足以上三者条件，该路导线选用：50mm 2，则中线选用小1号25mm 2即可，BX3×50＋1×25mm 2，沿墙敷设。
五、绘制施工现场电力供应平面图，标出配电线路走向，导线型号与规格及绘制系统图。
6、现场临电设计方案
6.1编制依据／标准
6.1.1《施工现场临时用电安全技术规范》（JGJ46—88）
6.1.2《建筑工程施工现场供电安全规范》（GB50144-93）
6.1.3《建筑施工手册》现场临时供电部分
6.1.4公司有关施工现场临电的文件和安全注意事项
6.1.5结构专业提供的施工现场平面布置图
6.2现场主要施工用电设备
6.3供电容量计算和变压器选择
6.3.1负荷计算：
KX —设备需用系数，可查表确定。
Tg Ф—与功率因数角相对应的正切植，可查表确定。 ∑pe —用电设备组的设备容量总和（KW ）。 Pjs —设备的有功计算负荷（KW ）。 Sjs —设备的视在计算负荷（Kvar ）。 Ijs —设备的计算电流（A ）。 6.3.2计算过程：
（1）搅拌机组，查表有：Kd （需要系数）=0.8，Tg Φ=0.9，COS Φ=0.75 有功功率：P30=Kd*Pe ，其中Pe 为设备容量，不计入备用设备。 无功功率：Q30=P30*Tg Φ=Kd*Pe*Tg Φ
视在功率：S30=P30/COS Φ 或
230
23030Q P S +=
P30=40*0.8=32KW ，Q30=32*0.9=28.8Kvar
（2）钢筋机组，查表有：Kd=0.8，Tg Φ=1.02，COS Φ=0.7； P30=49.2*0.8=39.36KW ，Q30=39.36*1.02=40.15Kvar （3）电焊机组，查表有：Kd=0.7，Tg Φ=0.88，COS Φ=0.75； P30=132*0.8=105.6KW ，Q30=105.6*0.88=92.928Kvar （4）水泵机组，查表有：Kd=0.8，Tg Φ=0.75，COS Φ=0.8； P30=201.3*0.8=161KW ，Q30=161*0.9=144.9Kvar （5）照明，查表有：Kd=1，Tg Φ=0，COS Φ=1； P30=10KW ，Q30=0Kvar P 总=348KW ，Q 总=306.8 Kvar S 总=440KVA
根据计算现场可选择一台500KVA的变压器
6.3.3电流计算：
确定其计算电流的基本公式：I30= K x*S30/（3U线COSΦ）
I——总负荷电流（A）
P——计算负荷（kW）
U——线电压(kv)，取U=380V=0.38KV.
K x————需要系数，查表取0.75
Cosφ—负荷的平均功率因数取0.8
由公式可得：
I=0.75×440/（1.732×0.38×0.8）=626.7A
6.3.4导线选择
6.3.4.1据电流I=626.7A，从总隔离开关至总配电箱段查表应选截面选用YJV-3x240+2x120平方毫米的电缆。
6.3.4.2从总配电箱至第一分配电箱（砼地泵及照明）段，因为
I=P/（3U线）=300/（1.732×0.38）=456A，
故查表应选电缆为YJV-3x240+2x120平方毫米电缆。
6.3.4.3从总配电箱至第二分配电箱（电焊机）段，因为
I=P/（3U线cosφ）=132/（1.732×0.38×0.8）=249.06A
故查表应选电缆为YJV YJV-3x50+2x25
6.3.4.4从总配电箱至第三分配电箱（混凝土搅拌机）段，因为：
I=P/（3U线cosφ）=40/（1.732×0.38×0.8）=75.47A
故查表应选电缆为YJV-3×16+2×10平方毫米电缆
6.3.5施工机具接入电源设有漏电开关控制，配电线路至用电设备实行三级以上漏电保护，其末端漏电开关漏电电流不大于30mA。
6.4现场临时用电设备选择
6.4.1配电箱的设计
每台配电箱由DZ型断路器作总控，下设漏电保护器。每台固定配电箱都有独立的接地线，并与箱内保护零相接。重复接地电阻不得大于10Ω。要求所有配电箱周围不得堆放各种物体，各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。
6.4.2防雷及接地
6.4.2.1本施工现场采用TN-S系统。
6.4.2.2吊机、脚手架及电气设备防雷接地装置，接地电阻不大于10Ω。电气设备的接地采用25 mm2裸铜软导线，接地电阻不大于4Ω。
6.4.2.3移动式手持电动工具的保护地线，其截面不小于2.5 mm2的软芯铜线。
6.4.2.4接地电阻经严格的测试，合格后方可投入使用。
6.4.2.5项目专职电工按规程要求定期摇测接地线。
6.5临时用电防火措施
6.5.1变压器故障引起的火灾
6.5.1.1在电力系统上装设熔断器或继电保护装置，油浸式变压器还应附装瓦斯继电器，以便及时将故障变压器与电网切断。
6.5.1.2定期加强绝缘监测，进行变压器绝缘的预防性试验和检修。
6.5.1.3做好绝缘油的管理，发现油老化、进水、绝缘强度不够时，应进行滤油处理或更换合格的新油。
6.5.1.4加强运行管理，经常在高峰负荷时间内对变压器的负荷进行监测，如发现过负荷应采取转移负荷的措施或更换为较大容量的变压器。
6.5.1.5定期检查避雷器是否正常工作，将不合格产品应及时更换。
6.5.1.6线路故障引起的火灾防范对策
6.5.1.7正确选择自动断路器或熔丝的额定电流，要和导线的安全载流量相匹配，不允许用铜线代替熔丝。
6.5.1.8要由合格的电工安装线路，更不可用废旧电线私拉乱接。电路中的接头一定要按规定绞接，以使接触良好，穿管内导线不许有接头。室内外导线连接处应包以绝缘胶布，不可破损或裸露。
6.5.1.9防止线路严重过负荷，根据电路中实际负荷的大小，合理地选择导线截面。
6.5.1.10施工现场电缆线路的终端和中间接头都要按规范要求，不宜超过规范要求长度，对高层建筑或其他人流密集的重要场所，应选用具有阻燃性能好的电缆。
6.5.1.11对裸导线之间及带电部分与接地部分之间要有足够的安全距离。导线架空悬挂时不宜过松，以免在刮风时导线短路。
6.5.2电动机故障引起的火灾防范
6.5.2.1 电动机的选型要符合防火安全的等级，在潮湿、多灰尘的环境应选用封闭型电机，在易燃易爆的环境应选用防爆型电机。
6.5.2.2电动机应安装在不可燃的基座上，周围应与可燃物保持一米以上的距离，且不可堆放杂物。
6.5.2.3每台电动机必须安装单独的开关和合适的熔断器作为过负荷保护，对容量较大的三相电动机应安装防止一相断电两相运行的保护装置。
6.5.2.4加强对电动机的检修维护工作，对轴承要经常添加润滑剂，电刷要经常更换，注意观察是否温度过高或有无火花。
6.5.2.5电动机的起动次数不宜过于频繁，尤其在热状态下连续起动的次数不应超过１～２次，起动时间不宜过长，不允许长期过载运行。
6.5.2.6电动机的电源电压不宜过高或过低，发现异常现象，应查明原因，电机停机使用完毕后应立即断开电源。
6.5.3照明灯具故障引起的火灾防范
6.5.3.1根据不同用电场合选择不同的用电灯具。易燃易爆的场所应选用防爆型的灯具。
6.5.3.2灯泡与可燃物之间应保持一定的安全距离，不可贴近可燃物。
6.5.3.3萤光灯不应紧贴安装在可燃的天花板上。
6.5.3.4选择合适的漏电保护器，并定期检验。
施工用电负荷计算 建筑施工现场用电负荷计算时，应考虑：建筑工程及设备安装工程的工作量及施工进度；各阶段投入的用电设备需要的数量；要有充分的预计，用电设备的施工现场的布置情况合理电源的远近；施工现场大大小小的用电设备的容量进行统计。在这些已经掌握的情况下，就可以计算了。 通过对施工用电设备的总负荷计算，依据计算的结果选择变压器的容量及相适应电气配件；对分路电流的计算，确定线路导线的规格、型号；通过对各用电设备组的电流计算，确定分配电箱电源开关的容量及熔断丝的规格、电源线的型号、规格。 对高压用电的施工现场一般用电量较大，在计算它的总用电量时，可以把各用电设备进行分类、分组进行计算，然后相加。 1、在计算施工现场诸多的用电设备时，对各类施工机械的运行、工作特点都要充分考虑进去： （1）有许多用电设备不可能同时运行，如卷扬机、电焊机等； （2）各用电设备不可能同时满载运行，如塔式起重机它不可能同时起吊相同重量的物品； （3）施工机械的种类不同、其运行的特点也不相同，施工现场为高层建筑提供水源的水泵一般就要连续运转，而龙门架与井架却是反复短时间停停开开； （4）各用电设备在运行过程中，都不同程度存在功率的损耗致使设备效率下降； （5）现场配电线路，在输送功率同时也会产生线路功率的损耗，线路越长损耗越大。对线路功率一事不应忽视。 目前符合计算方法常采用需要系数法和二项式法，当不管采用哪种计算方法都需使用在实际中早已测定的有关系数。 2、一般说进行负荷计算时，首先绘制供电系统图，然后按程序进行计算。 （1）单台用电设备：长期运转的用电设备，设备容量就是计算负荷，但对每台电动机及其它需计及效率的单台用电设备的计算负荷为： Pj1=Pe/η（2-1） 式中P —用电设备的有功计算负荷（KW）； j1 Pe—用电设备的设备容量；
临时用电负荷计算实例 一、用电负荷运算： 现场用电设备： 1、卷扬机3台（7.5KW）22.5 KW 2、砂浆机3台（3KW）9KW 3、加压泵1台（5.5KW） 5.5K W 4、介木机4台（3KW）12K W 5、振动器3台（1.1KW） 3.3K W 6、电焊机1台（25.5KW）25.5 KW 7、镝灯4支（3.5KW）14K W 8、碘钨灯10支（1KW）10K W 9、其他用电10（KW）10K W 10、生活用电10（KW）10K W 施工现场用电设备的kx、cos、tg 1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.02 2、砂浆机kx=0.7 cosφ=0.68 tgφ=0.62 3、加压泵kx=0.5 cosφ=0.8 tgφ=0.75 4、介木机kx=0.7 cosφ=0.75 tgφ=0.88
5、振动器kx=0.65 cosφ=0.65 tgφ=1.17 6、电焊机kx=0.45 cosφ=0.87 tgφ=0.57 7、镝灯kx=1 8、碘钨灯kx=1 9、其他用电kx=1 10、生活用电kx=1 有功荷载运算： 1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw 2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw 3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw 4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw 5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw 6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw 7、镝灯Pj7=Pj×kx=14kw×1=14kw 8、碘钨灯Pj8=Pj×kx=10kw×1=10kw 9、其他用电Pj9=Pj×kx=10kw×1=10kw 10、生活用电Pj10=Pj×kx=10kw×1=10kw 无功荷载运算： 1、卷扬机Qj1=Pj1×tgφ=6.75kw×1.02=6.89 KV AR 2、砂浆机Qj2=Pj2×tgφ=6.3kw×0.62=3.91 KV AR 3、加压泵Qj3=Pj3×tgφ=2.75kw×0.75=2.06 KV AR
爱建新城河洲街北部0-3地块建筑工地施工现场临时用电方案 建设单位：爱达投资置业有限公司 监理单位：东北林业大学工程监理部 施工单位：省建一 编制人：魏东 日期：2007-5-28
目录 一、编制依据 (3) 二、工程概况 (3) 三、主要施工用电设备 (3) 四、防雷接地的设计 (4) 五、供电容量计算和变压器选择 (4) 六、现场临时用电设备选择 (7) 七、临时用电防火措施 (7) 八、安全用电措施 (8) 九、环境、职业健康安全管理措施 (8) 附图 (9)
建筑工地施工现场临时用电方案 一、编制依据 1、《施工现场临时用电安全技术规范》(JGJ46-2005)。 2、爱建新城河洲街北部0-3地块盛世江南工程施工图纸和施工现场平面布置图 3、爱建新城河洲街北部0-3地块盛世江南工程施工组织设计 二、工程概况 本工程为爱建新城河洲街北部0-3地块盛世江南3＃楼，座落于哈尔滨市道里区原车辆厂院内，占地面积约为570ｍ2，±0.000绝对高程为120.10米，建筑总高为94米，其中地下一层3.6米，地上一层3.3米，二层至30层为标准层层高3.0米。主体结构形式为剪力墙结构。本工程开工日期为2007年4月20日，竣工日期为2008年10月30日。现场用电由电业局接到现场变压器，由10KV 高压转换成380v，再由配电箱接到各用电设备。 三、主要施工用电设备 爱建新城河洲街北部0-3地块盛世江南工程3#楼施工机械设备和生活用电
四、防雷接地的设计 由于现场塔吊高出楼的主体结构，在雨季时会有落雷的可能，所以现场每台塔吊均要做两组接地极。以防雷电的打击，接地体的做法按规范做，接地电阻不大于4Ω。 五、供电容量计算和变压器选择 根据施工现场使用的机械动力和其他电气机具及照明用电量，根据施工进度计划中施工高峰阶段同时用电的机械设备的最高数量，采用需用系数法分组进行计算，得出用电设备总容量，式中x K 为需用系数，cos φ为功率因数，JC 为暂载率，tg φ为功率因数角正切值。 功率计算：（按照主要施工用电部位） 1、塔吊1台 60e P KW =，取JC=15%，x K =0.3，cos φ=0.5，tg φ =1.17 112126046.5e P KW =?=??= 110.346.513.95j x e P K P KW ==?= 11 1.7113.9523.85j j Q tg P KVar φ==?= 2、电焊机2台 222221565%0.35cos 0.4, 2.29 1520.416.760.3516.76 5.872.29 5.8713.45e e e j x e j j S KVA JC tg P S KW P K P KW Q tg P KVar φφφφ======?=?===?===?=x ，取，K ， 3、混凝土输送泵2台 33333110,15%,0.7,cos 0.7, 1.022*********.420.7170.42119.291.02119.29121.68e x e j x e j j P KW JC K tg P P KW P K P KW Q tg P KVar φφφ======?=??===?===?= 4、小型电气设备容量为 搅拌机2台：24×2=48KW ，切断机1台：3×1=3KW ，弯曲机1台：3×1=3KW 调直机1台：3×1=3KW ，压刨1台：3×1=3KW ，电锯1台：3×1=3KW 夯机1台：3×1=3KW ，振捣电机4台：1.5×4=6KW ，升降机：11×1=11KW 5e P =48+3+3+3+3+3+3+6+11=83KW
施工现场临时用电负荷计算一、施工现场临时用电设备和用电负荷计算
二、计算用电总量方式 方法一： P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4） 公式中： P——供电设备总需要容量（KVA）（相当于有功功率Pjs） P1——电动机额定功率（K W） P2——电焊机额定功率（K W） P3——室内照明容量（K W） P4——室外照明容量（K W） Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75） 方法二： 各用电设备组的计算负荷： 有功功率： Pjs1＝Kx×ΣPe 无功功率： Qjs1＝Pjs1×tgφ 视在功率： Sjs1＝ (P2 js1 + Q2 js1) 1/2 ＝Pjs1/ COSφ＝Kx×ΣPe / COSφ公式中： Pjs1--用电设备组的有功计算负荷（kw） Qjs1--用电设备组的无功计算负荷（kvar） Sjs1--用电设备组的视在计算负荷（kVA） Kx--用电设备组的需要系数 Pe--换算到Jc（铭牌暂载率）时的设备容量 ②总的负荷计算： Pjs＝Kx×ΣP js1 Qjs＝Pjs×tgφ Sjs＝ (P2 js + Q2 js) 1/2 公式中： Pjs--各用电设备组的有功计算负荷的总和（kw） Qjs--各用电设备组的无功计算负荷的总和（kvar） Sjs--各用电设备组的视在计算负荷的总和（KVA） Kx--用电设备组的最大负荷不会同时出现的需要系数 三、选择变压器 方法一：W=K×P/ COSφ 公式中： W——变压器的容量（K W）
P——变压器服务范围内的总用电量（K W） K——功率损失系数，取1.05~1.1 Cosφ——功率因数，一般为0.75 根据计算所得容量，从变压器产品目录中选择。 方法二：Sn≥Sjs（一般为1.15~1.25 Sjs） 公式中： Sn --变压器容量（K W） Sjs--各用电设备组的视在计算负荷的总和（KVA） 四、实用例举 丰南区第三中学小学教学楼工程 施工现场临时用电组织设计（计算部分） 一．编制依据、工程概况、施工现场勘察情况： 该工程施工现场临时用电组织设计编制依据。施工现场临时用电安全技术规范（JGJ46－2005）；建筑施工安全检查标准（JGJ59－99）《建筑施工手册》等。 1．施工平面布置图（如图）。 2、施工动力用电情况： （1）搅拌机1台，电功机率均为5.5kw； （2）卷扬机2台，电机功率为11kw×2； （3）对焊机1台，电机功率均为20kw； （4）切断机3台，电机功率为3.0 kw×3； （5）钢筋弯曲机1台，电机功率为4kw； （6）拉筋卷扬机1台，电机功率为11kw； （7）无齿锯1台，电机功率为1.5kw； （8）塔吊1台，电机总功率为55kw； （9）振捣棒5部，电机功率均为1.1kw，平板振捣器1部，电机功率为1.5kw； （10）电焊机3台，电机视在功率为20KVA，cosφ＝0.62 Jc=0.6。 电焊机规定统一换算到Jc＝100％时的额定功率（kw），其设备容量为Pe=√Jc ?Sn?cosφ= √0.6×20×0.62=9.6kw×2=19.2 kw。 二、负荷计算，用电设备功率汇总： 1．施工现场所用全部动力设备的总功率为： Σp=5.5+11×2+20+3.0×3＋4+11+1.5＋55+1.1×5+1.5+19.2×3＝192.6 kw
项目临时用电 专 项 施 工 方 案 编制人: 职务(职称): 审核人: 职务(职称): 批准人:职务(职称): 技术负责人 建设工程有限公司 二0一五年一月
专项施工方案审批表
目录 一、临时用电工程概况 二、编制依据 三、编制说明 四、主要用电设备表及负荷计算 五、安全用电技术措施 六、施工现场预防发生电气火灾的措施 七、临时用电管理制度 八、临时用电施工技术交底 九、临电施工过程中检查与施工用电安全技术档案 十、应急救援预案 十一、附：系统图和临时用电平面分布图
一、临时用电工程概况： 本项目为教师公寓和学生公寓楼工程，位于。项目由7#、8#、9#楼三栋大楼构成：其中7#、8#楼为学生公寓，9#楼为教师公寓楼，三栋公寓均为地上六层，建筑总高度为23.957米，总建筑面积为34453.29m2。由总配电室引出线路电源供施工现场用电。 二、编制依据 （1）施工用电设备表 （2）《施工现场临时用电安全技术规范》46-2005 （3）《建筑安全检查标准》59-2011 （4）《建设工程施工现场供电安全规范》50194-2014 （5）新都区新都一中（迁建）项目施工组织设计 （6）成都市建设工程安全文明施工手册 （7）《建筑施工手册》 三、编制说明： 1、施工现场用电采用三相五线制，—S系统。配电室内三相四线制转换成三相五线制—S系统时，保护零线应由第一级漏电开关电源侧的工作零线处引出，引出后工作零线与保护零线分别设置接线铜排。施工现场工作零线用淡蓝色线，保护零线用黄绿双色塑料绝缘铜芯导线，不准使用金属裸露线。 2、总配电房配电屏内装设有功、无功电度表，并分路装设电流、电压表。电流表与计费电度表采用两组电流互感器。一级配电屏装设电流、电压表和装设短路，过负荷保护装置和漏电保护器，各配电线路分别编号，并标明用途标记。配电室地面为砼面。一级配电室的门向外开，并配锁，门上有明显的警告标志，门口处设置干粉灭火器和沙箱。配电室引出电缆处的孔洞需用防火胶泥封堵。 3、总变压配电房引至施工现场一级配电室的电缆线路沿东围墙下采用铝芯电缆直接埋地敷设, 埋深≥0.7米,在电线保护管铺设普通土夯填，然后
施工现场临时用电负荷 计算方案
施工现场用电组织方案 一、工程概况 西安阳光花园商用住宅楼，C1至C13（地下一层，地上十一层，），D1至D8（地下一层，地上九层），其中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为20多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。 二、配电线路 现根据TN-S配电系统，三级配电，两级保护的原则，采 用三相五线制的供电方式，由总配电箱引出主干线，沿线设 分配电箱，分配电箱内分设动力、照明线路，施工机械一箱 一闸一漏一锁。采用了保护接零，统一接地，做到用电安 全。 1、若干分配电箱：分配电箱下可设若干开关箱。总配 电箱应设在靠近电源的区域，分配电箱应设在用电设备或负 荷相对集中的区域，分配电箱与开关箱的距离不得超过30 米，开关箱与其控制的固定式用电设备的水平距离不应超过 3米。动力配电箱与照明配电箱宜分别设置。当合并设置为 同一配电箱时，动力和照明应分别配电；动力开关箱与照明 开关箱必须分设。
2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。配电箱、开关箱应装设牢固，箱的中心点与地面的垂直距离为1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。 4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。配电箱的电器安装板必须分设N线断子板和PE线端子板。PE线端子板必须与电器安装板做电气连接；N线端子板必须与电气安装板绝缘。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。配电箱、开关箱应防雨。 6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。 7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s 。使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
息烽县城南商业一条街拆迁安置统建房 编制： 复核： 审核： 编制单位：四川三一工程建设（集团）有限公司 编制日期：二0一二年一月
目录 一、工程概况 二、编制依据 三、施工临时用电设计 四、施工临时用电布置 五、施工临时用电架设及质量安全技术要求
一、工程概况： 本工程位于贵阳市息烽县永靖镇下阳朗半边街，交通方便。本工程项目为七层高层建筑，建筑高度22.3m。一、二层为框架，三层以上为住宅，共九个单元，除一个单元为一梯二户单元布置外，其它为一梯二户，一、二层为框架营业房，负一层为车库。 本工程设防烈度为小于六度，属二类建筑；建筑结构的安全等级为二级；地基基础设计等级为丙级；建筑桩基的安全等级为二级；建筑抗震设防为丙类；剪力墙抗震等级为三级；结构构件的耐火等级为二级。 二、编制依据： 本方案根据JGJ16-2008《施工现场临时用电技术规范》及简明手册等要求进行编制。由于工地施工用电一直以来都是安全事故多发项目，是工地安全防护重点之一。为保证本工地施工用电正常运行，防止触电事故发生，以项目部有关技术管理人员现场勘察了解，按J GJ16-2008《施工现场临时用电技术规范》的要求，并根据施工方面的实际情况，特制定本工程的临时用电的布局，架设、安装等。 三、施工临时用电设计 本工程用电量情况如下： 塔吊 1 台 砼搅拌机 2 台 砂浆搅拌机 1台 砼振动棒 8 根 砼振动器 4 台 电焊机 2 台 钢筋弯曲机 2 台
钢筋切断机 2 台 木工电刨 2台 木工电锯 2台 室内照明 室外照明 四、施工临时用电布置 本工程施工用电必须严格按国家《建设工程施工现场供用电安全规范》GB50052-2009、《施工现场临时用电安全技术规范》JGJ16-2008 及本工程施工组织设计有关要求进行安装、检查、验收、监督、使用及维护等工作。 五、施工临时用电架设及质量安全技术要求 1、施工用电采用TN-S 接零：施工用电接零必须采用TN-S 接零保护系统。现场临时施工用电从变压器接出（或总配电箱从建设单位总配电系统引出，从建设单位专用的中性点直接接地的电力线路中必须采用TN-S 接零保护系统），保护零线要做不少于三处重复接地且每处接地电阻值不得大于10Ω。工地现场在最高设备塔吊顶上安设避雷针及引下线，防雷接地电阻值不得大于30Ω。整个用电线路系统架设严格按 JGJ16-2008 规范规定要求进行。 2、配电架空线路架设高度：现场架空线路不得低于4 米。架空线路必须设在专用电线杆上，严禁架设在树木和脚手架上，在同一横担架设，导线相序排列是：面向负荷从左侧起为L1（黄色线、相线）、N（工作接零线、黑色划白色线）、L2（相线、绿色线）、L3（相线、红色线）、PE（保护零线、绿/黄双色线），严禁工作零线与保护零线混接，保护零线不得装闸刀等，严格规定在任何情况下不准使用绿/黄双色线作为
施工现场临时用电计算 一、计算用电总量 方法一： P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（K V A）（相当于有功功率Pjs） P1——电动机额定功率（KW） P2——电焊机额定功率（KW） P3——室内照明容量（KW） P4——室外照明容量（KW） Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75） 方法二： ①各用电设备组的计算负荷： 有功功率：P js1＝Kx×ΣPe 无功功率：Q js1＝P js1×tgφ 视在功率：S js1＝(P2 js1 + Q2 js1)1/2 ＝P js1/COSφ
＝Kx×ΣPe /COSφ 公式中：Pjs1--用电设备组的有功计算负荷（kw） Qjs1--用电设备组的无功计算负荷（kvar） Sjs1--用电设备组的视在计算负荷（kVA） Kx--用电设备组的需要系数 Pe--换算到Jc（铭牌暂载率）时的设备容量 ②总的负荷计算： P js＝Kx×ΣP js1 Q js＝P js×tgφ S js＝(P2 js + Q2 js)1/2 公式中：Pjs--各用电设备组的有功计算负荷的总和（kw） Qjs--各用电设备组的无功计算负荷的总和（kvar） Sjs--各用电设备组的视在计算负荷的总和（KVA） Kx--用电设备组的最大负荷不会同时出现的需要系数 二、选择变压器 方法一： W=K×P/COSφ 公式中：W——变压器的容量（KW） P——变压器服务范围内的总用电量（KW） K——功率损失系数，取1.05~1.1 Cosφ——功率因数，一般为0.75 根据计算所得容量，从变压器产品目录中选择。 方法二： Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW） Sjs--各用电设备组的视在计算负荷的总和（KVA）
施工现场临时用电 施工方案 企业名称：XXXXXXXXXXXXXX 工程名称：XXXXXXXXXXXXX 项目名称： 临时用电
概况：本工程为XXXXX楼，位于XXXXX，框架结构，XXXX 层，建筑高度：XXX米，X建筑高度：XX米，总建筑面积XXX 平方米。 一、施工现场临时用电，首先要计算现场各种设备和临时照 明的总负荷，确定导线线径，采用TN—S系统进行配电。 二、各种设备的导线一律采用地埋，埋置深度大于600mm， 底部用细砂铺100 mm厚，并用砖将三面蓬好，且导线 应设有套管。 三、总配电箱应按各种设备单独回路，现场用电一律实行三 级配电、两级保护，按标准安装漏电保护器，必须做到 一机一箱一漏一闸。 四、所有配电箱开关箱一律采用3C强制认证标准箱，并设 防护棚，箱门、锁齐全，不准一闸多用，箱体均设保护 接地。 五、所有机械设备线路安装，由电工安装，并经试用后，方 可通电使用，在使用过程中如遇跳闸时，不得强行合闸，
必须查明原因，排除故障后，方可合闸使用。 六、现场临时照明用电线路，应单独从配电箱引出，并设漏 电保护器，导线采用绝缘良好的铜芯橡皮线，导线与地面垂直距离应大于4.5米，与脚手架或建筑物的水平距离应大于3米，移动或照明的线路应采用铜芯电缆，不得有接头，灯具高度距地面不低于3.5米。 七、为保证接地、接零保护系统可靠，在整个施工现场保护 零线上还应做不少于3处的重复接地，塔吊接地电阻值不得大于10欧，其他机械不大于4欧。 八、塔式起重机物料提升机的机体必须做防雷接地，同时必 须与配电系统保护接零线相连接。保护接零线与接地体之间还必须有一个直接独立的连接点。 九、在三级配电系统中，任何用电设备均不得越级配电，即 其电源线不得直接连接与分配电箱或总配电箱。任何配电设施不得挂接其他临时用电设施，否则三级配电系统的结构形式和分级分路规则将被破坏。 十、动力配电箱与照明配电箱宜分别设置。 十一、漏电保护器的电源进线类别必须与其进线端标高一一对应，不允许交叉混接。 十二、在电器设备和线路周围不堆放并清除易燃、易爆物和腐蚀介质或作阻燃隔离防护。不在电气设备周围使用火源，在电器设备集中场所配置可扑灭电气火灾和灭火
1、熟悉负荷计算、配电线路、配电箱和开关箱、工地照明的技术与管理、临时用电施工组织设计的编制及要求； 2、掌握施工现场临时用电的TN-S系统、三级配电、两级保护； 3、掌握手持电动工具绝缘等级分类及使用要求； 4、掌握特殊场所使用 临时用电的负荷计算 在建筑施工中用电设备繁多，如塔式起重机、外用电梯、搅拌机、振捣器、电焊机、钢筋加工机械、木工加工机械、照明器以及各种电动工具。这些用电设备吸收电能的用电部分中的电流或功率，统称为用电设备的电力负荷或负载。为了使这些用电设备在正常情况下能够 Pe＝P’e 反复短时工作制电动机的设备容量只是指统一换算到暂载率JC＝25％时的额定功率 式中Pe——换算到JC＝25％时电动机的设备容量，kW； JC——电动机的铭牌暂载率，％； P’e——电动机铭牌额定功率，kW。 照明设备的设备容量： ①白炽灯、碘钨灯的设备容量Pe，为灯泡上标出的额定功率，即： Pe＝P’e ②日光灯的设备容量：当采用电磁镇流器时，考虑到镇流器中的功率损失，应为灯管额定功率P’e的1．2倍，即Pe＝1．2P’e。 不对称负荷的设备容量，为了维持三相线路上的负荷平衡，应尽量将单相用电设备均匀地分散接到三相线路上或各相线路间。但是绝对维持三相负荷平衡是不可能的，按照一般
建筑电气设计导则规定，当单相用电设备总容量不超过三相用电设备总容量的15％时，可近似按三相负荷平衡分配考虑，即三相用电设备总设备容量，等效为单相用电设备总设备容量的3倍，可用式子表示为： Pe＝3Pel或Pel＝1／3Pe 如果单相用电设备的不对称容量大于三相用电设备总容量的15％，则三相设备容量Pe 应按3倍最大相负荷换算，然后再参与负荷计算。 单台设备的计算负荷，可以用于选择设备的负荷线和其控制开关箱中的电器。 用电设备组的计算负荷，可以用于选择分配电箱中的电器，亦可用于选择分配电箱至开关箱间的配电支线。 配电干线或配电母线上的计算负荷。通常配电干线或配电母线上接有若干不同的用电设备组，它们的运行也不可能是同步的，所以干线或母线上的计算负荷Pj3。必然小于或等于各用电设备组计算负荷之和∑Pj2，即有： Kp＝Pj3／∑Pj2≤1或Pj3＝Kp∑Pj2 上述配电干线或母线上的计算负荷实际上就是施工现场临时用电工程的用电总计算负荷或总用电容量，也是选择配电支干线、干线导线和总配电箱电器，以及供电变压器容量的主要依据。 施工现场的配电线路 施工现场的配电线路包括室外线路和室内线路。其敷设方式：室外线路主要有绝缘导线架空敷设和绝缘电缆埋地敷设两种，也有电缆线路架空明敷设的；室内线路通常有绝缘导线和电缆的明敷设和暗敷设两种。 1．架空线的选择 架空线的选择主要是选择架空线路导线的种类和导线的截面，其选择依据主要是施工现场对架空线路敷设的要求和负荷计算的计算电流。
三级配电、二级漏电保护、一机一闸、一漏一箱配电箱及施工要求 （该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。） 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。 （三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。 （四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
拟投入本项目的主要施工设备表 序号 设备名称 型号规格 数量 额定功率（kw ） 合计 用于施 工部位 1 潜水泵 JQB15-6 80 2.2 基坑降水 2 塔吊 TC5013 12 40.1 垂直运输 3 塔吊 TC5613 5 50 4 施工电梯 Sc200/200 17 38 垂直运输 5 物料提升机 SZ150--1 3 10 垂直运输 6 混凝土输送泵 HTB-80 10 112 地下室砼浇筑 7 打夯机 HZD250 14 4 基坑回填 8 对焊机 GQH32 10 100 钢筋焊接 9 钢筋调直机 GT6-14 10 2.5 钢筋调直 10 钢筋弯曲机 WJ40-1 10 3 钢筋弯曲 11 钢筋切断机 QJ40A 1 0 4 钢筋切断 12 直螺纹套丝 机 GYL-40 5 4 钢筋套丝 1木工机械 1 15 模板制 施工设备型号改变（功率改变） 另计
3.2负荷计算: 3.2.1 砼搅拌设备类 此类设备由于工程工序所需，16台混凝土输送泵，平板振动器及插入式振动器按同时使用考虑。 3.2.1.1HTB-80混凝土输送泵 单机功率112KW 共计10台 查表可得K X =0.8 cosφ=0.8 tgθ=0.75 PjS=Kx.Pe=112×0.8=89.6 KW QjS=PjS.tgθ=89.6×0.75=67.2 Kvar IjS=Pjs/√3.Ue.cosφ=170.2 A 3.2.1.2PZ-50平板振动器单机功率1.5KW 共计4台 查表可得K X =0.8 cosφ=0.8 tgθ=0.75 PjS=Kx.Pe=0.8×1.5=1.2 KW Qjs=Pjs.tgθ=1.2×0.75=0.9 Kvar Ijs=Pjs/√3.Ue.cosφ=2.3 A 3.2.1.3 Zx-50插入式振动器单机功率1.1KW 共计21台 查表可得K X =0.8 cosφ=0.8 tgθ=0.75 Pjs=Kx.Pe=0.8×1.1=0.88 KW Qjs=Pjs.tgθ=0.88×0.75=0.66 Kvar Ijs=Pjs/√3.Ue.cosφ=1.7 A 3.2.1.4砼搅拌设备类技术参数合计： Pjs=89.6×10+1.2×4+0.88×21=919.28 KW Qjs=67.2×10+0.9×4+0.66×21=689.46 Kvar IjS= Sjs/√3.Ue=1149.1/1.732×0.38=1745.93 A 3.2.2 钢筋加工类 3.2.2.1钢筋弯曲机单机功率Pe=3 KW 共计10台 查表可得K X =0.7 cosφ=0.7 tgθ=1.02
施工现场用电组织方案 一、工程概况 西安阳光花园商用住宅楼，C1至C13（地下一层，地上十一层，），D1至D8（地下一层，地上九层），其中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为20多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。 二、配电线路 现根据TN-S配电系统，三级配电，两级保护的原则，采用三相五线制的供电方式，由总配电箱引出主干线，沿线设分配电箱，分配电箱内分设动力、照明线路，施工机械一箱一闸一漏一锁。采用了保护接零，统一接地，做到用电安全。 1、若干分配电箱：分配电箱下可设若干开关箱。总配电 箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷 相对集中的区域，分配电箱与开关箱的距离不得超过30米， 开关箱与其控制的固定式用电设备的水平距离不应超过3米。动力配电箱与照明配电箱宜分别设置。当合并设置为同一配 电箱时，动力和照明应分别配电；动力开关箱与照明开关箱 必须分设。 2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。配电箱、开关
箱应装设牢固，箱的中心点与地面的垂直距离为1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。 4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。配电箱的电器安装板必须分设N线断子板和PE线端子板。PE 线端子板必须与电器安装板做电气连接；N线端子板必须与电气安装板绝缘。进出线中的N线必须通过N线端子板连接；PE 线必须通过PE线端子板连接。 5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。配电箱、开关箱应防雨。 6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。 7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s 。使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。 8、总配电箱中额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。漏电保护器极数和线数必须与其负荷的相数和线数一致。

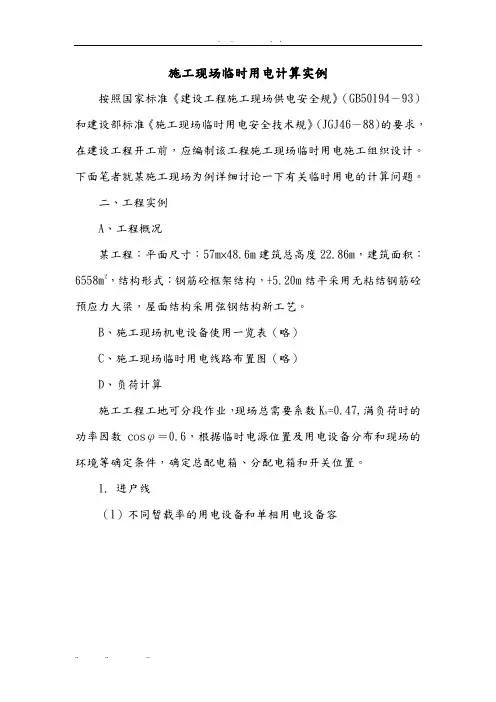

施工现场临时用电计算实例 按照国家标准《建设工程施工现场供电安全规范》（GB50194－ 93）和建设部标准《施工现场临时用电安全技术规范》(JGJ46－88)的要求，在建设工程开工前，应编制该工程施工现场临时用电施工组织设计。下面笔者就某施工现场为例详细讨论一下有关临时用电的计算问题。 二、工程实例 A、工程概况 某工程：平面尺寸：57m×48.6m建筑总高度22.86m，建筑面积：6558m2，结构形式：钢筋砼框架结构，+5.20m结平采用无粘结钢筋砼预应力大梁，屋面结构采用张弦钢结构新工艺。 B、施工现场机电设备使用一览表（略） C、施工现场临时用电线路布置图（略） D、负荷计算 施工工程工地可分段作业，现场总需要系数Kx=0.47,满负荷时的功率因数cosφ＝0.6，根据临时电源位置及用电设备分布和现场的环境等确定条件，确定总配电箱、分配电箱和开关位置。 1. 进户线 （1）不同暂载率的用电设备和单相用电设备容
