广东工业大学现代控制理论复习知识点整理和往年试题

一、选择题1.下面关于建模和模型说法错误的是( C )。

A．无论是何种系统，其模型均可用来提示规律或因果关系。

B．建模实际上是通过数据、图表、数学表达式、程序、逻辑关系或各种方式的组合表示状态变量、输入变量、输出变量、参数之间的关系。

C．为设计控制器为目的建立模型只需要简练就可以了。

D．工程系统模型建模有两种途径，一是机理建模，二是系统辨识。

2.系统()3()10()++=的类型是( B ) 。

y t y t u tA．集中参数、线性、动态系统。

B．集中参数、非线性、动态系统。

C．非集中参数、线性、动态系统。

D．集中参数、非线性、静态系统。

3.下面关于控制与控制系统说法错误的是( B )。

A．反馈闭环控制可以在一定程度上克服不确定性。

B．反馈闭环控制不可能克服系统参数摄动。

C．反馈闭环控制可在一定程度上克服外界扰动的影响。

D．控制系统在达到控制目的的同时，强调稳、快、准、鲁棒、资源少省。

x Pz说法错误的是( D )。

4.下面关于线性非奇异变换=A．非奇异变换阵P是同一个线性空间两组不同基之间的过渡矩阵。

B．对于线性定常系统，线性非奇异变换不改变系统的特征值。

C．对于线性定常系统，线性非奇异变换不改变系统的传递函数。

D．对于线性定常系统，线性非奇异变换不改变系统的状态空间描述。

5.下面关于稳定线性系统的响应说法正确的是( A )。

A．线性系统的响应包含两部分，一部是零状态响应，一部分是零输入响应。

B．线性系统的零状态响应是稳态响应的一部分。

C．线性系统暂态响应是零输入响应的一部分。

D．离零点最近的极点在输出响应中所表征的运动模态权值越大。

6.下面关于连续线性时不变系统的能控性与能观性说法正确的是( A ) 。

A．能控且能观的状态空间描述一定对应着某些传递函数阵的最小实现。

B．能控性是指存在受限控制使系统由任意初态转移到零状态的能力。

C．能观性表征的是状态反映输出的能力。

D．对控制输入的确定性扰动影响线性系统的能控性，不影响能观性。

现代控制理论知识点汇总Revised at 2 pm on December 25, 2020.第一章 控制系统的状态空间表达式１． 状态空间表达式 n 阶DuCx y Bu Ax x+=+= 1:⨯r u 1:⨯m y n n A ⨯: r n B ⨯: n m C ⨯:r m D ⨯:A 称为系统矩阵，描述系统内部状态之间的联系；Ｂ为输入（或控制）矩阵，表示输入对每个状态变量的作用情况；C 输出矩阵，表示输出与每个状态变量间的组成关系，Ｄ直接传递矩阵，表示输入对输出的直接传递关系。

２． 状态空间描述的特点①考虑了“输入－状态－输出”这一过程，它揭示了问题的本质，即输入引起了状态的变化，而状态决定了输出。

②状态方程和输出方程都是运动方程。

③状态变量个数等于系统包含的独立贮能元件的个数，n 阶系统有n 个状态变量可以选择。

④状态变量的选择不唯一。

⑤从便于控制系统的构成来说，把状态变量选为可测量或可观察的量更为合适。

⑥建立状态空间描述的步骤：a 选择状态变量；b 列写微分方程并化为状态变量的一阶微分方程组；c 将一阶微分方程组化为向量矩阵形式，即为状态空间描述。

⑦状态空间分析法是时域内的一种矩阵运算方法，特别适合于用计算机计算。

３． 模拟结构图（积分器 加法器 比例器）已知状态空间描述，绘制模拟结构图的步骤：积分器的数目应等于状态变量数，将他们画在适当的位置，每个积分器的输出表示相应的某个状态变量，然后根据状态空间表达式画出相应的加法器和比例器，最后用箭头将这些元件连接起来。

４． 状态空间表达式的建立① 由系统框图建立状态空间表达式：a 将各个环节（放大、积分、惯性等）变成相应的模拟结构图；b 每个积分器的输出选作i x ，输入则为i x；c 由模拟图写出状态方程和输出方程。

② 由系统的机理出发建立状态空间表达式：如电路系统。

通常选电容上的电压和电感上的电流作为状态变量。

利用KVL 和KCL 列微分方程，整理。

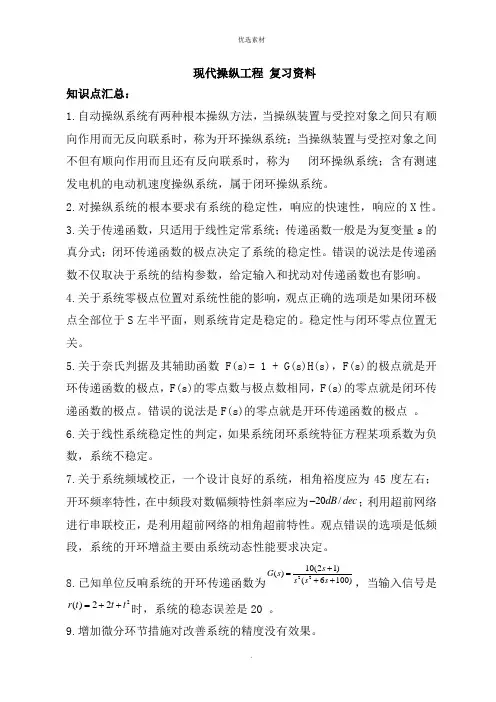

现代操纵工程 复习资料知识点汇总：1.自动操纵系统有两种根本操纵方法，当操纵装置与受控对象之间只有顺向作用而无反向联系时，称为开环操纵系统；当操纵装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环操纵系统；含有测速发电机的电动机速度操纵系统，属于闭环操纵系统。

2.对操纵系统的根本要求有系统的稳定性，响应的快速性，响应的X 性。

3.关于传递函数，只适用于线性定常系统；传递函数一般是为复变量s 的真分式；闭环传递函数的极点决定了系统的稳定性。

错误的说法是传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响。

4.关于系统零极点位置对系统性能的影响，观点正确的选项是如果闭环极点全部位于S 左半平面，则系统肯定是稳定的。

稳定性与闭环零点位置无关。

5.关于奈氏判据及其辅助函数 F(s)= 1 + G(s)H(s)，F(s)的极点就是开环传递函数的极点，F(s)的零点数与极点数相同，F(s)的零点就是闭环传递函数的极点。

错误的说法是F(s)的零点就是开环传递函数的极点 。

6.关于线性系统稳定性的判定，如果系统闭环系统特征方程某项系数为负数，系统不稳定。

7.关于系统频域校正，一个设计良好的系统，相角裕度应为45度左右；开环频率特性，在中频段对数幅频特性斜率应为20/dB dec -；利用超前网络进行串联校正，是利用超前网络的相角超前特性。

观点错误的选项是低频段，系统的开环增益主要由系统动态性能要求决定。

8.已知单位反响系统的开环传递函数为2210(21)()(6100)s G s s s s +=++，当输入信号是2()22r t t t =++时，系统的稳态误差是20 。

9.增加微分环节措施对改善系统的精度没有效果。

10.已知负反响系统的开环传递函数为221()6100s G s s s +=++，则该系统的闭环特征方程为2(6100)(21)0s s s ++++= 。

11.一阶系统的闭环极点越靠近S 平面原点，则响应速度越慢。

一卷一、选择题：1.非奇异状态变换不改变系统的：A.极点B.控制矩阵C.系统矩阵D.输出矩阵 2.两个系统()()12,W s W s 并联后，系统的传递函数为： A.()()()()1121W s W s I W s -+ B.()()12W s W s C.()()21W s W s D.()()12W s W s ± 3.()0,t t Φ为线性时变系统的状态转移矩阵，则：A.()()00,t t t t Φ=Φ-B.()()()211020,,,t t t t t t ΦΦ=ΦC.()()()211020,,t t t t t t ΦΦ=Φ-D.()()()211021,,,t t t t t t ΦΦ=Φ 4.线性系统,x Ax Bu y Cx =+=的完全能观性：A.与u 有关B.与B 有关C.与B 和u 都无关D.与B 和u 都有关5.()()1W s C sI A b -=-，一个单输入单输出系统(),,A B C 完全能控能观的充分必要条件是：A.()()1W s C sI A b -=-的分子分母不能相消B.()W s 只有稳定的零极点相消C.()W s 只有不稳定的零极点相消D.与()W s 零极点相消没关系 6.若系统x Ax =是渐近稳定的，则： A.存在()0V x >使()0V x >B.不一定存在二次型Lyapunov 函数C.一定存在二次型Lyapunov 函数()V x 使()V x 正定，()V x 负定D.存在()0V x < 使 ()0V x <7.若传递函数()W s 的分母的根都在左半复平面，则： A.()W s 的所有实现都是稳定的系统 B.最小实现可能是稳定的也可能是不稳定的系统 C.()W s 的所有实现都是不稳定的系统 D.()W s 的实现不一定是稳定的系统 8.若使系统的闭环极点能任意配置，则：A.(),,A b c 完全能控B.(),,A b c 完全能观C.(),,A b c 反馈能镇定D.(),,A b c 必须同时能控能观 9.被控系统(),,A B C 的状态反馈：A.不改变极点B.不改变零点C.极点和零点都改变D.极点和零点都不改变 10.若()1111,,A B C ∑=与()2222,,A B C ∑=互为对偶的，则：A.若1∑能观，则2∑能观B.若1∑能控，则2∑能控C.1∑与2∑的特征根相同D.1∑与2∑的传递函数矩阵相同二、计算题 1.已知系统[]001110310130102x x uy x-⎛⎫⎛⎫⎪ ⎪=-+ ⎪ ⎪ ⎪ ⎪-⎝⎭⎝⎭=- 判断系统是否是完全能控的，若不完全能控，将系统进行能控性结构分解，并判断这个系统是否可反馈镇定.2.已知系统[]10100111x x u y x⎛⎫⎛⎫=+ ⎪ ⎪⎝⎭⎝⎭=- ① 设计状态观测器使其极点为-3,-2.② 取反馈控制律为()[]12ˆcos 11ˆxu t x ⎡⎤=-⎢⎥⎣⎦，求整个闭环系统方程.三、证明题1.对线性时不变系统,n x Ax Bu x R =+∈，若1,,...n M b Ab A b -⎡⎤=⎣⎦且rankM n =试证明系统是完全能控的.2.试证明系统 31211221x x x x x x x ⎧=-+⎨=--⎩的平衡点()0,0是渐近稳定的.一卷答案一、选择题：1.A,2.D,3.B,4.C,5.A,6.C,7.D,8.A,9.B, 10.C.二．计算题 1. 解：1)2101113012M bAbA b -⎡⎤⎢⎥⎡⎤==-⎣⎦⎢⎥⎢⎥-⎣⎦，()23rank M =< 系统是不完全能控的。

《现代控制理论》复习资料《现代控制理论》复习资料题型一：已知系统传函，求①能控标准型、能观标准型②约旦标准型例题：P155 3-4、3-9解题步骤：1）根据传函→能控能观标准型传函：0122111012211)(a s a s a s a s s s s s W n n n n n n n n n +++++++++=--------- ββββ① 根据传函有无零极点对消判断是否能观能控② 写出能控标准Ⅰ型(以三阶为例)---=210100010a a a A=100b ][210βββ=c③ 写出能观标准Ⅱ型(以三阶为例)---=210100100a a a A =210βββb ]100[=c2）根据能控标准型→约旦标准型① 求λi ，Pi0||=-A I λ，求得λiλi 互异时，λiPi=APiλi 有重根时，λ1P 1-AP 1=0λ2P 2-AP 2=-P 1λ3P 3-AP 3=-P 2② 求T,T -1T=(P 1，P 2...P n )③ 求T -1AT,T -1B,CTBu T ATz T Z 11--?+=Du CTz y +=题型二：已知状态空间表达式，求①画模拟结构图②判断能控性、能观性③系统传函例题：P56 1-7解题步骤：1）状态空间表达式→模拟结构图P152）状态空间表达式→判断能控、能观性见题型四3）状态空间表达式→传函方法一：根据模拟结构图直接写出传函 (见P23 图)方法二：① 先求1)()(---A sI A sI 、② D b A sI C s W +-=-1)()(题型三：已知状态空间表达式，①求At e t =)(φ②u(t),求x(t)例题：P69 例2-8 P87 例2-6,2-4解题步骤：1)求)(t φ方法一：化为约旦标准型1-=T Te e At At① 求λi ，Pi② 求T,T -1③ 1-=T Te e At At方法二：拉氏反变换])[(11---=A sI L e At① 求1)()(---A sI A sI 、② ])[(11---=A sI L e At方法三：用凯莱-哈密顿定理① 求λi② 求αi (t)③ 两个特征值：I t A t e At )()(01αα+=三个特征值：I t A t A t e At )()()(012ααα++=2)求x(t)τττφφd Bu t x t t x t)()()0()()(0?-+=题型四：已知状态空间表达式(含参数)，判断能控性、能观性(三阶) 例题：P154 3-1解题步骤：方法一：化为约旦表达式A 的特征值互异部分，B 中各行不全为0，则能控；C 中各列不全为0，则能观；A 的特征值相同部分，B 中每个约旦块最后一行不全为0，则能控；C 中每个约旦块第一行不全为0 ，则能观。

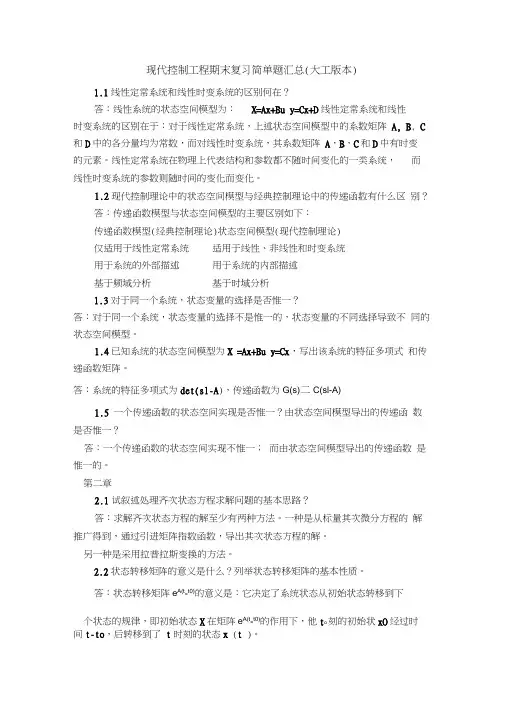

现代控制工程期末复习简单题汇总(大工版本)1.1线性定常系统和线性时变系统的区别何在？答：线性系统的状态空间模型为：X=Ax+Bu y=Cx+D线性定常系统和线性时变系统的区别在于：对于线性定常系统，上述状态空间模型中的系数矩阵A, B, C 和D中的各分量均为常数，而对线性时变系统，其系数矩阵A，B，C和D中有时变的元素。

线性定常系统在物理上代表结构和参数都不随时间变化的一类系统，而线性时变系统的参数则随时间的变化而变化。

1.2现代控制理论中的状态空间模型与经典控制理论中的传递函数有什么区别？答：传递函数模型与状态空间模型的主要区别如下：传递函数模型(经典控制理论)状态空间模型(现代控制理论)仅适用于线性定常系统适用于线性、非线性和时变系统用于系统的外部描述用于系统的内部描述基于频域分析基于时域分析1.3对于同一个系统，状态变量的选择是否惟一？答：对于同一个系统，状态变量的选择不是惟一的，状态变量的不同选择导致不同的状态空间模型。

1.4已知系统的状态空间模型为X =Ax+Bu y=Cx，写出该系统的特征多项式和传递函数矩阵。

答：系统的特征多项式为det(sl-A)，传递函数为G(s)二C(sl-A)1.5 一个传递函数的状态空间实现是否惟一？由状态空间模型导出的传递函数是否惟一？答：一个传递函数的状态空间实现不惟一；而由状态空间模型导出的传递函数是惟一的。

第二章2.1试叙述处理齐次状态方程求解问题的基本思路？答：求解齐次状态方程的解至少有两种方法。

一种是从标量其次微分方程的解推广得到，通过引进矩阵指数函数，导出其次状态方程的解。

另一种是采用拉普拉斯变换的方法。

2.2状态转移矩阵的意义是什么？列举状态转移矩阵的基本性质。

答：状态转移矩阵e A(t=t0)的意义是：它决定了系统状态从初始状态转移到下个状态的规律，即初始状态X在矩阵e A(t=t0)的作用下，他t o刻的初始状xO经过时间t-to，后转移到了t时刻的状态x (t )。

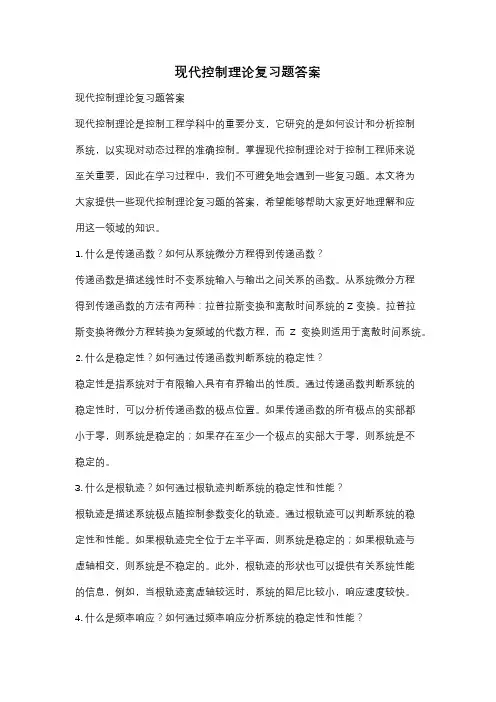

现代控制理论复习题答案现代控制理论复习题答案现代控制理论是控制工程学科中的重要分支，它研究的是如何设计和分析控制系统，以实现对动态过程的准确控制。

掌握现代控制理论对于控制工程师来说至关重要，因此在学习过程中，我们不可避免地会遇到一些复习题。

本文将为大家提供一些现代控制理论复习题的答案，希望能够帮助大家更好地理解和应用这一领域的知识。

1. 什么是传递函数？如何从系统微分方程得到传递函数？传递函数是描述线性时不变系统输入与输出之间关系的函数。

从系统微分方程得到传递函数的方法有两种：拉普拉斯变换和离散时间系统的Z变换。

拉普拉斯变换将微分方程转换为复频域的代数方程，而Z变换则适用于离散时间系统。

2. 什么是稳定性？如何通过传递函数判断系统的稳定性？稳定性是指系统对于有限输入具有有界输出的性质。

通过传递函数判断系统的稳定性时，可以分析传递函数的极点位置。

如果传递函数的所有极点的实部都小于零，则系统是稳定的；如果存在至少一个极点的实部大于零，则系统是不稳定的。

3. 什么是根轨迹？如何通过根轨迹判断系统的稳定性和性能？根轨迹是描述系统极点随控制参数变化的轨迹。

通过根轨迹可以判断系统的稳定性和性能。

如果根轨迹完全位于左半平面，则系统是稳定的；如果根轨迹与虚轴相交，则系统是不稳定的。

此外，根轨迹的形状也可以提供有关系统性能的信息，例如，当根轨迹离虚轴较远时，系统的阻尼比较小，响应速度较快。

4. 什么是频率响应？如何通过频率响应分析系统的稳定性和性能？频率响应是指系统对不同频率输入信号的响应特性。

通过频率响应可以分析系统的稳定性和性能。

例如，通过绘制系统的幅频特性曲线（Bode图），可以判断系统的稳定性。

如果幅频特性曲线在截止频率处交叉0dB线，则系统是稳定的；如果曲线在某个频率处交叉0dB线，则系统是不稳定的。

此外，频率响应还可以提供有关系统增益裕度和相位裕度的信息，以评估系统的性能。

5. 什么是状态空间模型？如何通过状态空间模型设计控制器？状态空间模型是一种描述系统动态过程的数学模型。

现代控制理论期末考试复习题uy现代控制理论复习题1.自然界存在两类系统：静态系统和动态系统。

2.系统的数学描述可分为外部描述和内部描述两种类型。

3.线性定常连续系统在输入为零时，由初始状态引起的运动称为自由运动。

4.稳定性、能控性、能观测性均是系统的重要结构性质。

5.互为对偶系统的特征方程和特征值相同。

6.任何状态不完全能控的线性定常连续系统，总可以分解成完全能控子系统和完全不能控子系统两部分。

7.任何状态不完全能观的线性定常连续系统，总可以分解成完全能观测子系统和完全不能观测子系统两部分。

8.对状态不完全能控又不完全能观的线性定常连续系统，总可以将系统分解成能控又能观测、能控但不能观测、不能控但能观测、不能控又不能观测四个子系统。

9.对SISO系统，状态完全能控能观的充要条件是系统的传递函数没有零极点对消。

10.李氏稳定性理论讨论的是动态系统各平衡态附近的局部稳定性问题。

11.经典控制理论讨论的是在有界输入下，是否产生有界输出的输入输出稳定性问题，李氏方法讨论的是动态系统各平衡态附近的局部稳定性问题。

12.状态反馈和输出反馈是控制系统设计中两种主要的反馈策略。

13.综合问题的性能指标可分为优化型和非优化型性能指标。

14.状态反馈不改变被控系统的能控性；输出反馈不改变被控系统的能控性和能观测性实对称矩阵P为正定的充要条件是P的各阶顺序主子式均大于零。

15.静态系统：对于任意时刻t，系统的输出唯一地却绝育同一时刻的输入，这类系统称为静态系统。

16.动态系统：对于任意时刻t，系统的输出不仅和t有关，而且与t时刻以前的累积有关，这类系统称为动态系统。

17.状态；状态方程：状态：系统运动信息的合集。

状态方程：系统的状态变量与输入之间的关系用一组一阶微分方程来描述的数学模型称之为状态方程。

18.状态变量：指能完全表征系统运动状态的最小一组变量。

状态向量：若一个系统有n个彼此独立的状态变量x1（t），x2（t）…xn（t），用它们作为分量所构成的向量x（t），就称为状态向量。

第 1 页 共 1 页西 安 科 技 大 学2004—2005 学 年 第2 学 期 期 末 考 试 试 题（卷）电控 院系： 班级： 姓名： 学号：装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线第 2 页 共 1 页现代控制理论A 卷答案 1. 解：系统的特征多项式为2221()21(1)1s f s s s s s+-==++=+其特征根为-1（二重），从定理知系统是渐近稳定的。

2 解：Bode 图略解得：开环截止频率：)/(1.2s rad c =ω； 相角裕量：)(40rad r ≈3 解：1）系统的传递函数阵为：2231231))((1))()((1][)(du a s a s a s a s a s Du B A sI C s G +⎥⎦⎤⎢⎣⎡-----=+-=-第 3 页 共 1 页2）系统的状态结构图，现以图中标记的321,,x x x 为u 2u 14解：1）列写电枢电压u 为输入，以电流i 和旋转速度n 为输出的状态空间表达式。

由于ω.πωn 559260==，可得dtdn J dt d J55.9=ω， 22)2(Dg G mR J ==式中， m 为一个旋转体上的一个质点的质量，质量m 为该质量的重量G 和重力加速度g 之比，R 和D 分别为旋转体的半径和直径，综合上两式可推得dtdn GD dt dn D G dt d J 37548.955.922=⨯⨯⨯=ω 2）从而可得到电机电枢回路电压平衡和电机运动平衡的一组微分方程式第 4 页 共 1 页⎪⎪⎩⎪⎪⎨⎧=+=++i C n K dtdn GD u n C Ri dtdiL m b e 3752式中，摩擦系数55.9/B K b =。

选择状态变量n x i x ==21,，则系统得状态空间表达式为u L x x GD K GD C L C L R x x b me ⎥⎥⎦⎤⎢⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=⎥⎦⎤⎢⎣⎡01375375212221 ⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=211001x x y5 略西 安 科 技 大 学2004—2005学 年 第 2 学 期 2 期 末 考 试 试 题（卷）院系： 班级： 姓名： 学号：装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线第 6 页 共 1 页现代控制理论B 卷答案：2 解：所给系统为能控标准形，特征多项式为32()det()1f s sI A s s =-=-+ 所希望的闭环系统特征多项式32()(1)(1)(1)342d f s s s j s j s s s =++-++=+++ 从而可得321134,044,121k k k =--=-=-=-=-=-故反馈增益阵k 为[][]123144k k k k ==--- 所求的状态反馈为[]144u kx v x v =+=---+该闭环系统状态方程为()v x v x bk A x +⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=++=342100010对应的结构图如题.2图所示。

现代控制理论复习总纲判断题部分 5题×2＝10一、（10分，每小题1分）试判断以下结论的正确性，若结论是正确的，则在括号里打√，反之打×。

1、具有对角标准形状态空间描述的系统可以看成是由多个一阶环节串联组成的系统。

(× ) 2、传递函数的状态空间实现不唯一的一个主要原因是状态变量选取不唯一。

(√ ) 3、状态变量是用于完全描述系统动态行为的一组变量，因此都具有物理意义。

( × ) 4、输出变量是状态变量的部分信息，因此一个系统状态能控意味着系统输出能控。

(× ) 5、等价的状态空间模型具有相同的传递函数。

(√ )6、若传递函数存在零极相消，则对应的状态空间模型描述的系统是不能控的。

(× )7、若线性系统是李雅普诺夫意义下稳定的，则它是大范围渐近稳定的。

( √ )8、若一线性定常系统的平衡状态是渐近稳定的，则从系统的任意一个状态出发的状态轨迹随着时间的推移都将收敛到该平衡状态。

(√ )9、状态反馈控制可改变系统的稳定性、动态性能，但不改变系统的能控性和能观性。

(× ) 10、如果一个系统的李雅普诺夫函数确实不存在，那么我们就可以断定该系统是不稳定的。

(× ) 11.描述系统的状态方程不是唯一的。

√12.用独立变量描述的系统状态向量的维数不是唯一的。

×13.对单输入单输出系统，如果1()C sI A B --存在零极点对消，则系统一定不可控或者不可观测。

√ 14.对多输入多数出系统，如果1()sI A B --存在零极点对消，则系统一定不可控。

× 15.李雅普诺夫直接法的四个判定定理中所述的条件都是充分条件。

√16.李雅普诺夫函数是正定函数，李雅普诺夫稳定性是关于系统平衡状态的稳定性。

√ 17.线性定常系统经过非奇异线性变换后，系统的可控性不变。

√ 18.用状态反馈进行系统极点配置可能会改变系统的可观测性。
