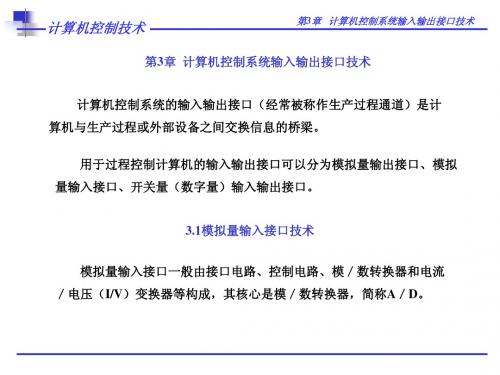

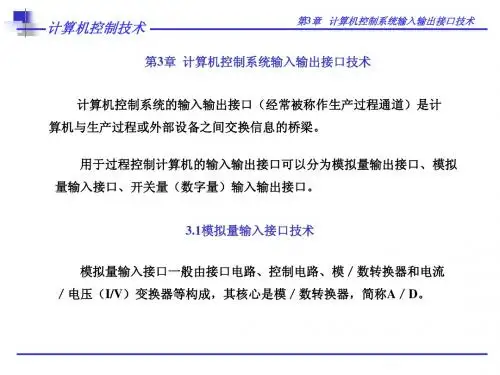

计算机控制系统-第三章

第一章概论，讲述计算机控制系统的发展过程；计算机控制系统在日常生活和科学研究中的意义；计算机控制系统的组成及工作原理；计算机控制的特点、优点和问题；与模拟控制系统的不同之处；计算机控制系统的设计与实现问题以及计算机控制系统的性能指标。

1.计算机控制系统与连续模拟系统类似，主要的差别是用计算机系统取代了模拟控制器。

2.计算机系统主要包括：．A／D转换器，将连续模拟信号转换为断续的数字二进制信号，送入计算机；．D／A转换器，将计算机产生的数字指令信号转换为连续模拟信号(直流电压)并送给直流电机的放大部件；．数字计算机(包括硬件及相应软件)，实现信号的转换处理以及工作状态的逻辑管理，按给定的算法程序产生相应的控制指令。

3.计算机控制系统的控制过程可以归结为：．实时数据采集，即A/D变换器对反馈信号及指令信号的瞬时值进行检测和输入；．实时决策，即计算机按给定算法，依采集的信息进行控制行为的决策，生成控制指令；．实时控制，即D/A变换器根据决策结果，适时地向被控对象输出控制信号。

4.计算机控制系统就是利用计算机来实现生产过程自动控制的系统。

5.自动控制，是在没有人直接参与的情况下，通过控制器使生产过程自动地按照预定的规律运行。

6.计算机控制系统的特性系统规模有大有小系统类型多种多样系统造价有高有低计算机控制系统不断推陈出新7.按功能分类1)数据处理系统2)直接数字控制（DDC）3)监督控制（SCC）4)分散型控制5)现场总线控制系统按控制规律分类1)程序和顺序控制2)比例积分微分控制（PID）3)有限拍控制4)复杂控制5)智能控制按控制方式分类1)开环控制2)闭环控制9.计算机控制系统的结构和组成控制算法软件网络硬件11.硬件平台运算处理与存储部分：CPU，存储器（RAM，ROM，EPROM，FLASH-ROM，EEPROM以及磁盘等），时钟，中断，译码，总线驱动等。

输入输出接口部分：各种信号（模拟量，开关量，脉冲量等）的锁存、转换、滤波，调理和接线，以及串行通讯等。

计算机控制系统课后答案问题1：什么是计算机控制系统？计算机控制系统是指利用计算机技术对物理过程或机械设备进行监控、控制和管理的系统。

它由计算机硬件、软件和工程配套设备等多个组成部分构成。

计算机控制系统具有实时性好、反应速度快、准确性高等特点，广泛应用于各种工业自动化领域。

问题2：计算机控制系统的组成部分有哪些？计算机控制系统由以下几个部分组成：1.传感器和执行器：传感器用于感知物理过程的状态和参数，并将其转换为电信号，以便计算机能够处理。

执行器根据计算机的指令来执行控制动作，控制物理过程或机械设备的运行。

2.计算机硬件：包括中央处理器（CPU）、内存、输入输出接口等。

计算机硬件负责接收传感器采集的数据，并根据预设的算法进行处理和判断，进而控制执行器的动作。

3.计算机软件：包括控制算法、界面程序等。

控制算法根据输入的传感器数据进行计算和判断，生成相应的控制指令。

界面程序提供控制系统的人机交互界面，使操作员能够对系统进行监控和控制。

4.工程配套设备：包括可编程逻辑控制器（PLC）、仪表仪器等。

这些设备与计算机系统相连，作为中间装置，用于完成不同领域的控制任务。

问题3：计算机控制系统的工作原理是什么？计算机控制系统的工作原理是通过传感器采集物理过程的状态和参数，将其转换为电信号输入到计算机系统中。

计算机根据预设的控制算法，对输入的数据进行处理和判断，生成相应的控制指令。

这些控制指令通过输出接口发送给执行器，执行器根据指令来执行相应的控制动作，从而实现对物理过程或机械设备的控制。

计算机的工作过程可以理解为以下几个步骤：1.信号采集：传感器采集物理过程的状态和参数，并将其转换为电信号。

2.信号处理：计算机系统接收传感器的电信号，对其进行滤波、放大、数字量化等处理，以获取准确的数据。

3.控制计算：根据输入的数据，计算机系统进行控制算法的计算和判断，生成相应的控制指令。

4.控制输出：控制指令通过输出接口发送给执行器，执行器根据指令来执行相应的控制动作。

第一章答案1计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。

答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部分组成。

（2）方块图如下图1.1所示：工业计算机 PIO 设备 生产过程图1.1 计算机控制系统的组成框图1、①工业控制机软件由系统软件、支持软件和应用软件组成。

其中系统软件包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序；②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。

③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

2.计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。

（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。

4、计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导系统（OIS ）优点：结构简单、控制灵活和安全。

缺点：由人工控制，速度受到限制，不能控制对象。

（2）直接数字控制系统(DDC)优点：实时性好、可靠性高和适应性强。

（3）监督控制系统（SCC ）优点：生产过程始终处于最有工况。

（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。

CPU/MEM 人-机接口 内部总线 系统支持版 磁盘适合器 数字量输出（DO ）通道 数字量输入（DI ）通道模拟量输出（AO ）通道 模拟量输入（AI ）通道 电气开关 电气开关 执行机构 测量变送 被控对象（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

图微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。

2023计算机控制系统（李华著）课后答案下载2023计算机控制系统（李华著）课后答案下载
本书是300MW火力发电机组丛书的第四分册,主要介绍300MW火力发电机组普遍应用的计算机分散控制系统(DCS)。

全书共分十一章,分别叙述了分散控制系统的`基本结构与特点、主要硬件、软件系统、通信网络,以及在300MW火电机组上实现的数据采集与监控系统、协调控制系统、炉膛安全监控系统、汽轮发电机数字电液控制系统、给水泵控制系统和旁路控制系统等。

计算机控制系统（李华著）：内容提要
点击此处下载计算机控制系统（李华著）课后答案
计算机控制系统（李华著）：图书目录
前言
第一章概论
第一节火力发电厂生产过程的特点与控制要求
第二节火力发电厂生产过程自动化的历史概况
第三节计算机控制系统的基本组成
第四节计算机控制系统的基本类型
第五节计算机控制系统的基本要求
第二章分散控制系统(DCS)的结构与特点第一节分散控制系统概述
第二节典型分散控制系统的结构
第三节分散控制系统的结构分析
第四节分散控制系统的特点
第三章分散控制系统的主要硬件
第一节过程控制设备
第二节人机接口设备
...。

一、第一章1）计算机控制系统的监控过程步骤a .实时数据采集--对来自测量变送器的被控量的瞬时值进行采集和输入 ；b .实时数据处理--对采集到的被控量进行分析、比较和处理，按一定的控制规律运算，进行控制决策； c.实时输出控制--根据控制决策，适时地对执行器发出控制信号，完成监控任务；2）按控制方案来分，计算机控系统划分成那几大类？数据采集系统（DAS ） 操作指导控制系统(OGC) 直接数字控制系统（DDC ） 监督计算机控制系统（SCC ） 分散控制系统分散控制系统 （DCS ） 现场总线控制系统（FCS ）3）计算机控制装置种类 可编程控制器；可编程控制器； 可编程调节器；可编程调节器； 总线式工控机；总线式工控机； 单片微型计算机；单片微型计算机； 其他控制装置其他控制装置4）计算机控制系统与常规仪表控制系统的主要异同点是什么？同：1）计控系统是由常系统演变而来的； 2）两者的结构基本相同异：1）计控系统中处理的信号有两种：模拟信号和数字信号。

而常系统处理的只有模拟信号2）计控系统具有智能化3）计控系统有软件也有硬件，而常系统只有硬件二、第二章1）4 位 D/A 转换器为例说明其工作原理假设D3、D2、D1、D0全为1，则BS3、BS2、BS1、BS0全部与“1”端相连。

根据电流定律，有：由于开关 BS3 ~ BS0 的状态是受要转换的二进制数的状态是受要转换的二进制数 D3、D2、D1、D0 控制的，并不一定全是“1”。

因此，可以得到通式：考虑到放大器反相端为虚地，故：选取 R fb = R ，可以得到：对于 n 位 D/A 转换器，它的输出电压V OUT 与输入二进制数B( Dn-1~ D0) 的关系式可写成：的关系式可写成：结论：可见，输出电压除了与输入的二进制数有关，还与运算放大器的反馈电阻 Rfb 以及基准电压VREF 有关。

2）D/A 转换器性能指标是（1）分辨率 是指 D/A 转换器能分辨的最小输出模拟增量。
