计算机控制系统试卷四答案

第一章测试1【判断题】(20分)计算机控制系统由控制计算机系统和生产过程两部分构成。

（）A.错B.对2【判断题】(20分)输入通道、输出通道和计算机构成的计算机控制系统硬件结构的三个基本要素。

（）A.对B.错3【判断题】(20分)计算机控制系统按被控对象性质，可分为运动控制与过程控制。

（）A.对B.错4【判断题】(20分)显示、打印、通讯等接口等设备不属于计算控制系统设备。

（）A.错B.对5【判断题】(20分)在直接数字控制系统中一台计算机可以控制回路不超过10路。

（）A.对B.错第二章测试1【单选题】(20分)下列属于开关（数字）量信号（）。

A.温度B.液位C.阀门定位器控制量D.流量值显示2【单选题】(20分)下面对热电偶特点描述不准确的是（）。

A.温度测量范围广B.性能稳定C.需要冷端补偿D.精度高3【单选题】(20分)下面哪一个部分通常不是开关量输出通道结构中的组成部分（）。

A.数据接口电路B.驱动驱动C.输出保持器D.滤波器4【判断题】(20分)电流传输比电压传输抗干扰能力强。

（）A.对B.错5【判断题】(20分)数字量输入通道中的调理电路通常具有电平转换、滤波、隔离和过电压保护。

（）A.错B.对第三章测试1【多选题】(20分)常用的内部总线包括（）。

A.CPCIB.STDC.RS-485D.PCIE.CANF.ISA2【多选题】(20分)嵌入式系统的有如下基本特征（）。

A.单片结构B.可按需定制、按需配置、按需重构C.外形可依设备需求而异D.体积小、功耗低3【单选题】(20分)下列总线通讯方式属于串并通讯的是（）。

A.GPIB(IEEE-488)B.RS-232C.PCID.RS-4854【单选题】(20分)下列总线属于串行方式的是（）。

A.CPCIB.STDC.D.GPIB(IEEE-488)5【单选题】(20分)下面不属于FCS系统中常用的现场总线协议的是（）。

A.PROFBUSB.GPIBC.HARTD.FF第四章测试1【判断题】(20分)采样控制系统的被控对象一般只能接收连续信号，因此需要保持器来将离散信号转换为连续信号。

计算机控制系统试卷一答案一、简答题（每小题5分，共50分）1、画出典型计算机控制系统的基本框图。

答：典型计算机控制系统的基本框图如下：2、根据采样过程的特点，可以将采样分为哪几种类型？答(1)周期采样指相邻两次采样的时间间隔相等，也称为普通采样。

(3)(4)(5)3、答：K P过(3)4、传递函数的极点均位于z平面的单位圆内。

5、为什么会出现比例和微分饱和现象？答：当给定值发生很大跃变时，在PID增量控制算法中的比例部分和微分部分计算出的控制增量可能比较大(由于积分项的系数一般小得多，所以积分部分的增量相对比较小)。

如果该计算值超过了执行元件所允许的最大限度，那么，控制作用必然不如应有的计算值理想，其中计算值的多余信息没有执行就遗失了，从而影响控制效果。

二、已知系统的差分方程为（10分）输入信号是初始条件为1)0(=y ，试写出输出脉冲序列()y k 。

解：1)0(=y… 三、设被控对象传递函数为)1()(+=s s K s G p ，在对象前接有零阶保持器，试求广义对象的脉冲传递函数。

（10分）解：广义对象传递函数试用（10为使则有单解得c 则)718.01)(1()368.01)(5.01(435.5)()()()(1111----+---=ΦΦ=z z z z z G z z z D e 11223412()()()(2)234(1)z Y z R z z z z z z z z -------=Φ=-=+++-（图略）。

计算机控制系统试卷三答案班级：姓名：学号：成绩：一、简答题（每小题4分，共40分）1、简述开关量光电耦合输入电路中，光电耦合器的作用。

答：开关量光电耦合输入电路，它们除了实现电气隔离之外，还具有电平转换功能。

3、什么是采样或采样过程？答：采样或采样过程，就是抽取连续信号在离散时间瞬时值的序列过程，有时也称为离散化过程。

4、数z5、。

6、(7、答：最少拍设计，是指系统在典型输入信号(如阶跃信号，速度信号，加速度信号等)作用下，经过最少拍(有限拍)，使系统输出的稳态误差为零。

计算机控制系统（试题）答案在后面一、单选题(共126 题)【 1 】. 不属于规程中关于“取源部件的检修”这一节内容的是______。

A.机械量传感器的检修与质量要求B.取压部件的检修与质量要求C.电接点筒的检修与质量要求D.水位测量筒检修与质量要求答案：（）、【 2 】. 检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS柜时，发现柜内有裸露线头遗留，此时小王______。

A.应先用绝缘物将裸露线包扎后放入接线槽中，待机组运行稳定后，再查明原因处理B.为防止处理过程中发生异常，可暂不作任何处理，待机组运行稳定后，再查明原因处理C.应先用绝缘物包扎裸露线，然后立即汇报，等待指示D.应立即汇报，设备主人应立即查明原因予以恢复；若为无用线，及时用绝缘物将裸露线包扎后放入接线槽中答案：（）【 3 】. 关于测量管路，你认为下列说法正确的是______。

,A.为避免测量管路排污时对测量造成影响，各测量导压管均应分隔保温B.所有水位测量管路均应装设排污阀C.水位、流量等差压测量管路的正负压导压管应尽量靠近敷设D.所有测量管路均应装设二次阀答案：（）【 4 】. 对于-5V～+5V之间变化的模拟量信号进行数据采集，需采用______编码方式。

A.二进制编码编码【C.单极性编码D.双极性编码答案：（）【 5 】. A/D转换器接受输入信号的时间间隔，称为______；A/D转换器的转换时间与______的大小有关。

A.孔径时间模拟输入电压值B.采样时间模拟输入电流值C.转换时间接受输入信号的时间间隔D.采样周期量化误差】答案：（）【 6 】. 关于计算机控制系统的总电源，下面说法不符合规程要求的是______。

A.应由来自二路不同的电源系统冗余供电，电源自动投入装置应切换可靠B.正常运行时应由UPS提供，其容量应有大于40％的余量，质量符合要求C.若采用隔离变压器进行电源隔离时，检查隔离变压器应无异常发热，二次侧接地应良好D.供电回路中不应接有任何大功率用电设备，未经批准不得随意接入新负荷答案：（）{【7 】. 设12位A/D转换器的满量程电压FSR为10V，则该A/D转换器的量化单位是______。

一、填空题（合计20分，每题2分）1.工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两个组成部分。

2.计算机控制系统中常用的控制器有可编程序控制器、工控机、单片机、DSP、智能调节器等。

3.在计算机控制系统中，被测信号有单端对地输入和双端不对地输入两种输入方式。

4.ADC0809是一种带有8通道模拟开关的8位逐次逼近式A/D转换器。

5.模拟量输入通道的任务是把从系统中检测到的模拟信号，变成二进制数字信号，经接口送往计算机。

6.信号接地方式应采用一点接地方式，而不采用多点接地方式。

7.按极点配置设计的控制器通常有两部分组成，一部分是状态观测器，另一部分是控制规律。

8.模块化程序设计一般包括自顶向下和自底向上两种设计方法。

9.线性表、数组、堆栈和队列的共同特点是要求连续的存储单元来顺序存放数据元素。

10.计算机控制系统的输入变送器和输出执行机构的信号统一为0~10mA DC或4~20mA DC。

二、名词解释（合计30分，每题5分）1.采样过程按一定的时间间隔T，把时间上连续和幅值上也连续的模拟信号，变成在时刻0、T、2T、…kT的一连串脉冲输出信号的过程。

2.地线是信号电流流回信号源的地阻抗路径。

”3.数字程序控制就是计算机根据输入的指令和数据，控制生产机械(如各种加工机床)按规定的工作顺序、运动轨迹、运动距离和运动速度等规律自动地完成工作的自动控制4.数据是描述客观事物的数、字符，以及所有能输入到计算机中并被计算机程序处理的符号的集合。

5.积分饱和如果执行机构已到极限位置，仍然不能消除偏差时，由于积分作用，尽管计算PID差分方程式所得的运算结果继续增大或减小，但执行机构已无相应的动作三、选择题（合计15分，每题3分）1.下列不属于数字控制方式的是（ C ）A、点位控制B、直线控制C、网格控制D、轮廓控制2.8位的A/D转换器分辨率为（ C ）A、0.01587B、0.007874C、0.003922D、0.00097753.专家控制系统大致可以分为（D ）①专家自整定控制②专家自适应控制③专家监督控制④混合型专家控制⑤仿人智能控制A、①②③⑤B、②④⑤C、②③④⑤D、①③④⑤4.一个8位的A/D转换器(量化精度0.1%)，孔径时间3.18µm，如果要求转换误差在转换精度内，则允许转换的正弦波模拟信号的最大频率为（ B ）A、5HzB、50HzC、100HzD、500Hz5.某热处理炉温度变化范围为0~1350℃，经温度变送器变换为1~5V的电压送至ADC0809，ADC0809的输入范围为0~5V，当t=KT时，ADC0809的转换结果为6A，此时炉温为（C ）A、588.98℃B、288.98℃C、361.23℃D、698.73℃四、简答题（合计20分，每题5分）1.什么是干扰，干扰来源，抗干扰措施。

《计算机控制系统》课程复习题答案一、知识点：计算机控制系统的基本概念。

具体为了解计算机控制系统与生产自动化的关系；掌握计算机控制系统的组成和计算机控制系统的主要特性；理解计算机控制系统的分类和发展趋势。

回答题：1.画出典型计算机控制系统的基本框图；答：典型计算机控制系统的基本框图如下：2.简述计算机控制系统的一般控制过程；答：(1) 数据采集及处理，即对被控对象的被控参数进行实时检测，并输给计算机进行处理；(2) 实时控制，即按已设计的控制规律计算出控制量，实时向执行器发出控制信号。

3.简述计算机控制系统的组成；答：计算机控制系统由计算机系统和被控对象组成，计算机系统又由硬件和软件组成。

4.简述计算机控制系统的特点；答：计算机控制系统与连续控制系统相比，具有以下特点：⑴计算机控制系统是模拟和数字的混合系统。

⑵计算机控制系统修改控制规律，只需修改程序，一般不对硬件电路进行改动，因此具有很大的灵活性和适应性。

⑶能够实现模拟电路不能实现的复杂控制规律。

⑷计算机控制系统并不是连续控制的，而是离散控制的。

⑸一个数字控制器经常可以采用分时控制的方式，同时控制多个回路。

⑹采用计算机控制，便于实现控制与管理一体化。

5.简述计算机控制系统的类型。

答：（1）操作指导控制系统；（2）直接数字控制系统；（3）监督计算机控制系统（4）分级计算机控制系统二、知识点：计算机控制系统的硬件基础。

具体为了解计算机控制系统的过程通道与接口；掌握采样和保持电路的原理和典型芯片的应用，掌握输入/输出接口电路：并行接口、串行接口、A/D和D/A的使用方法，能根据控制系统的要求选择控制用计算机系统。

回答题：1.给出多通道复用一个A/D转换器的原理示意图。

2.给出多通道复用一个D/A转换器的原理示意图。

3.例举三种以上典型的三端输出电压固定式集成稳压器。

答：W78系列,如W7805、7812、7824等；W79系列，如W7805、7812、7824等4.使用光电隔离器件时，如何做到器件两侧的电气被彻底隔离？答：光电隔离器件两侧的供电电源必须完全隔离。

计算机系统结构试题及答案一、选择题（50分，每题2分，正确答案可能不只一个，可单选或复选）1.（CPU周期、机器周期）是内存读取一条指令字的最短时间。

2.（多线程、多核）技术体现了计算机并行处理中的空间并行。

3.（冯•诺伊曼、存储程序）体系结构的计算机把程序及其操作数据一同存储在存储器里。

4.（计算机体系结构）是机器语言程序员所看到的传统机器级所具有的属性，其实质是确定计算机系统中软硬件的界面。

5.（控制器）的基本任务是按照程序所排的指令序列，从存储器取出指令操作码到控制器中，对指令操作码译码分析，执行指令操作。

6.（流水线）技术体现了计算机并行处理中的时间并行。

7.（数据流）是执行周期中从内存流向运算器的信息流。

8.（指令周期）是取出并执行一条指令的时间。

9.1958年开始出现的第二代计算机，使用（晶体管）作为电子器件。

10.1960年代中期开始出现的第三代计算机，使用（小规模集成电路、中规模集成电路）作为电子器件。

11.1970年代开始出现的第四代计算机，使用（大规模集成电路、超大规模集成电路）作为电子器件。

12.Cache存储器在产生替换时，可以采用以下替换算法：（LFU算法、LRU算法、随机替换）。

13.Cache的功能由（硬件）实现，因而对程序员是透明的。

14.Cache是介于CPU和（主存、内存）之间的小容量存储器，能高速地向CPU提供指令和数据，从而加快程序的执行速度。

15.Cache由高速的（SRAM）组成。

16.CPU的基本功能包括（程序控制、操作控制、时间控制、数据加工）。

17.CPU的控制方式通常分为：（同步控制方式、异步控制方式、联合控制方式）反映了时序信号的定时方式。

18.CPU的联合控制方式的设计思想是：（在功能部件内部采用同步控制方式、在功能部件之间采用异步控制方式、在硬件实现允许的情况下，尽可能多地采用异步控制方式）。

19.CPU的同步控制方式有时又称为（固定时序控制方式、无应答控制方式）。

计算机控制系统复习题及答案《计算机控制系统》课程复习资料⼀、简答题：1.什么是计算机控制系统？它由哪⼏部分组成？各有什么作⽤。

2.计算机控制系统与连续控制系统主要区别是什么？计算机控制系统有哪些优点？3.计算机控制系统中的保持器有何作⽤，简述保持器的特点？4.简述PID调节器的作⽤，有哪⼏种改进型数字PID算法？5.计算机控制系统有哪四种形式的信号？各有什么特点？6.简要说明什么是计算机控制系统？模拟调节器与数字调节器有何区别？⼆、分析和计算题：1.已知⼀系统的闭环脉冲传递函数为-1-1-20.1z Y(z)Gc(z)==1-0.4z+0.8z R(z),其中输⼊为单位阶跃信号,求输出y(KT)。

2.已知⼀系统的闭环脉冲传递函数为-1-10.53+0.1zGc(z)=1-0.37z当输⼊为单位阶跃信号时,求输出y(KT)及y(∞)。

3.⽤长除法或Z反变换法或迭代法求闭环系统2z+0.5Gc(z)=8(z+0.1z-0.12)的单位阶跃响应。

4.已知低通数字滤波器0.5266zD(z)=z-0.4734,求D（z）的带宽ωm;并求当输⼊E(z)为阶跃信号时数字滤波器的控制算法。

取采样周期T=2ms。

5.设系统如图所⽰，试求:①系统的闭环脉冲传递函数。

②判定系统的稳定性。

③分别求系统对单位阶跃输⼊和单位斜坡输⼊时的稳态误差。

6.设函数的La⽒变换为25F(s)=s(s+4)，试求它的Z变换F(z)。

7.数字控制系统如图所⽰,求当K=10,T=1s,a=1时，分别求当输⼊为单位阶跃、单位斜单位抛物线函数时的稳态误差。

8.已知单位负反馈系统的开环脉冲传递函数为 Gk(z)=K(0.1z+0.08)/[(z-1)(z-0.7)],问当K为何值时系统稳定。

9.已知系统单位负反馈的开环传递函数为:z +0.8Gk(z)=z(z -1)(z -0.7)问:K 为何值时系统稳定?10.已知单位反馈系统的⼴义对象的Z 传递函数为:-1-1-1-1-10.26z (1+2.78z )(1+0.2z )W1(z)=(1-z )(1-0.286z ),试按最少拍⽆波纹设计原则设计单位阶跃输⼊时,计算机的调节模型D(z),并求其控制算法。

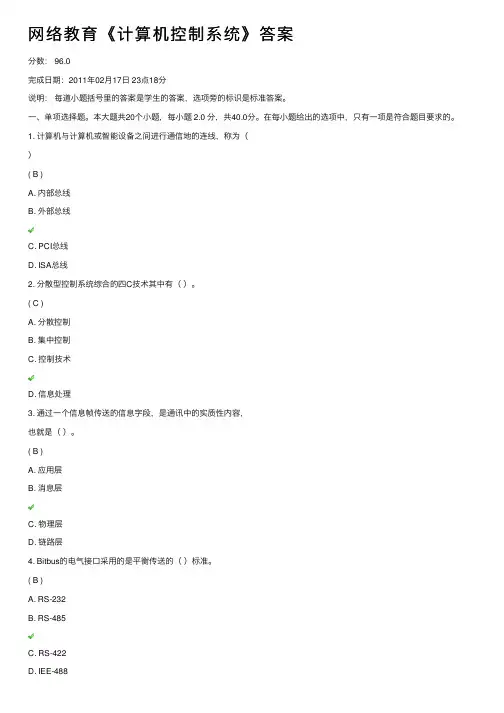

⽹络教育《计算机控制系统》答案分数： 96.0完成⽇期：2011年02⽉17⽇ 23点18分说明：每道⼩题括号⾥的答案是学⽣的答案，选项旁的标识是标准答案。

⼀、单项选择题。

本⼤题共20个⼩题，每⼩题 2.0 分，共40.0分。

在每⼩题给出的选项中，只有⼀项是符合题⽬要求的。

1. 计算机与计算机或智能设备之间进⾏通信地的连线，称为（）( B )A. 内部总线B. 外部总线C. PCI总线D. ISA总线2. 分散型控制系统综合的四C技术其中有（）。

( C )A. 分散控制B. 集中控制C. 控制技术D. 信息处理3. 通过⼀个信息帧传送的信息字段，是通讯中的实质性内容，也就是（）。

( B )A. 应⽤层B. 消息层C. 物理层D. 链路层4. Bitbus的电⽓接⼝采⽤的是平衡传送的（）标准。

( B )A. RS-232B. RS-485C. RS-4225. 按字符传送数据的⽅法称为（）。

( B )A. 同步传送B. 异步传送C. ⽹络传送D. 远传6. 外界⼲扰的扰动频率越低，进⾏信号采集的采样周期应该越（）。

( A )A. 长B. 短C. 简单D. 复杂7. 所谓实时，是指信号的输⼊、计算和输出都要在（）的时间范围内完成。

( D )A. 微秒级B. 纳秒级C. 毫秒级D. ⼀定8. 数字量输⼊通道主要由（）、输⼊调理电路、输⼊地址译码等组成。

( A )A. 输⼊缓冲器B. 输⼊锁存器C. 输出缓冲器D. 输出锁存器9. A/D转换器的主要技术指标中，（）是指完成⼀次模拟量到数字量转换所需要的时间。

( D )A. 分辨率10. 将采样信号转换成数字信号的过程称为量化过程，执⾏量化动作的装置是（）。

( B )A. D/A转换器B. A/D转换器C. 计算机D. 单⽚机11. 在通信线路上传输信息时，⽤于提⾼传输质量的⽅法中，改善信道的电性能，使误码率降低的⽅法称为（）。

( A )A. 差错控制技术B. 检验错误C. 纠正错误D. ⾃动纠错12. 数据传输通常⽤的⽅式中，⽤单线传输信号，以地线作为信号的回路，接收器是⽤单线输⼊信号的⽅式称作（）。
