频域高通滤波

滤波的分类
滤波可以根据其特性和目的分为多种类型。

在数字信号处理中，
滤波是一种通过对信号进行变换来减少或消除噪声、增强信号或提取
特定信号特征的技术。

一、时域滤波
时域滤波直接对时间信号进行处理，主要包括低通滤波、高通滤波、
带通滤波和带阻滤波。

低通滤波可以去除高频信号噪声，高通滤波则
是去除低频信号噪声，带通滤波则可以保留一定的频率范围内的信号，而带阻滤波则是去除一定的频率范围内的信号。

二、频域滤波
频域滤波则是将信号转换到频域进行处理，主要包括傅里叶变换（FFT）、离散余弦变换（DCT）和小波变换等，这些变换可以将信号
转换到频率域，使得我们能够观察和处理不同频率范围内的信号，以
及去除或保留特定频率范围内的信号。

三、空间滤波
空间滤波是基于图像处理的滤波技术，主要用于去除图像噪声、增强
图像对比度、边缘检测等。

常见的空间滤波技术有中值滤波、均值滤波、高斯滤波、拉普拉斯滤波等。

四、自适应滤波
自适应滤波是一种特殊的滤波技术，根据信号本身的特点和环境噪声
的情况来自适应地动态调整滤波器的参数，以最大限度地保留信号的
特征和减少噪声的影响。

在数字信号处理中，滤波是非常重要的一部分，不同类型的滤波
技术可以应用于不同领域和不同信号类型的处理，通过正确选择和应
用滤波器可以有效地提高信号的质量和准确度。

简述数字滤波的概念及方法数字滤波是一种在数字信号处理领域中广泛使用的算法,用于对数字信号进行滤波、降噪、去基线等处理。

本文将简要介绍数字滤波的概念及方法。

一、数字滤波的概念数字滤波是指在数字信号处理系统中,使用计算机算法对数字信号进行滤波的方法。

数字信号是指用二进制数字表示的音频、视频等信号,这些信号在传输、处理过程中常常受到噪声、失真等影响,需要进行滤波来去除这些干扰。

数字滤波的方法可以分为两大类:基于差分的和基于频域的。

1. 基于差分的滤波基于差分的滤波是指使用一组基线差分信号作为滤波器输入,输出是一个差分信号。

该方法的优点是不需要对信号进行采样,缺点是在频率响应上可能存在局部噪声。

2. 基于频域的滤波基于频域的滤波是指使用频域表示信号的方法,通过对信号进行傅里叶变换,得到滤波器的频率响应。

该方法的优点是可以在保留基线信息的同时,去除噪声和失真,缺点是需要对信号进行采样,并且计算量较大。

二、数字滤波的方法数字滤波的方法可以分为以下几种:1. 带通滤波器带通滤波器是指只能让信号通过,不能阻止信号通过的滤波器。

该方法适用于去除噪声和基线,但可能会丢失高频信息。

2. 高通滤波器高通滤波器是指只能让信号通过,不能阻止信号通过的滤波器。

该方法适用于去除噪声和高频信息,但可能会丢失低频信息。

3. 带阻滤波器带阻滤波器是指只能让信号通过,不能阻止信号通过的滤波器。

该方法适用于去除噪声和基线,并且可以保留高频信息。

4. 低通滤波器低通滤波器是指只能让信号通过,不能阻止信号通过的滤波器。

该方法适用于去除噪声和高频信息,并且可以保留低频信息。

5. 中心频率加权滤波器中心频率加权滤波器是指根据信号的中心频率进行加权的滤波器。

该方法适用于去除高频噪声和失真,但可能会丢失基线信息。

三、数字滤波的应用数字滤波在音频处理中的应用包括均衡器、压缩器、降噪器等;在视频处理中的应用包括去噪、去斑、去雾等。

此外,数字滤波也被广泛应用于信号处理、图像处理、通信等领域。

数字图像处理实验报告姓名：田蕾 学号：20091202098 专业：信号与信息处理 年级：09实验四 图像频域高通滤波一、 实验目的掌握常用频域高通滤波器的设计。

进一步加深理解和掌握图像频谱的特点和频域高通滤波的原理。

理解图象高通滤波的处理过程和特点。

二、 实验内容设计程序，分别实现截止频率半径分别为15、30、80理想高通滤波器、二阶巴特沃斯高通滤波器、二阶高斯高通滤波器对图像的滤波处理。

观察处理前后图像效果，分析实验结果和算法特点。

三、 实验原理二维理想高通滤波器的传递函数为：000.(,)(,) 1.(,)D u v D H u v D u v D ≤⎧=⎨>⎩D0是从频率矩形中点测得的截止频率长度，它将以D0为半径的圆周内的所有频率置零，而毫不衰减地通过圆周外的任何频率。

但其物理上是不可实现的。

巴特沃斯高通滤波器的传递函数为：201(,)1[](,)n H u v D D u v =+ 式中D0为截止频率距远点距离。

与低通滤波器的情况一样，可认为巴特沃斯高通型滤波器比IHPF 更平滑。

高斯高通滤波器传递函数为：220(,)/2(,)1D u v D H u v e -=- 高通滤波器能够用高斯型低通滤波器的差构成。

这些不同的滤波器有更多的参数，因此能够对滤波器的形状进行更多的控制。

四、算法设计（含程序设计流程图）五、实验结果及分析（需要给出原始图像和处理后的图像）实验结果分析：（1）理想的高通滤波器把半径为D0的圆内的所有频率完全衰减掉，却使圆外的所有的频率无损的通过。

图像整体变得模糊，边缘和细节比较清晰。

（2）巴特沃思高通滤波器和高斯高通滤波器处理后的图像中只显现边缘，边缘的强度不同，而灰度平滑的区域都变暗了。

附：程序源代码（1）理想高通滤波器：（以D0=15为例）:I1=imread('D:\Matlab\project\低通、高通滤波实验原图.jpg');figure(1); imshow(I1);title('原图');>> f=double(I1); % 转换数据为双精度型g=fft2(f); % 进行二维傅里叶变换g=fftshift(g); % 把快速傅里叶变换的DC组件移到光谱中心[M,N]=size(g);d0=15; %cutoff frequency以15为例m=fix(M/2); n=fix(N/2);for i=1:Mfor j=1:Nd=sqrt((i-m)^2+(j-n)^2);if(d<=d0)h=0;else h=1;endresult(i,j)=h*g(i,j);endendresult=ifftshift(result);J1=ifft2(result);J2=uint8(real(J1));figure(2);imshow(J2);title('IHPF滤波（d0=15)') ;（2）巴特沃斯高通滤波器：（以D0=15为例）:I1=imread('D:\Matlab\project\低通、高通滤波实验原图.jpg');figure(1); imshow(I1);title('原图');f=double(I1);g=fft2(f);g=fftshift(g);[M,N]=size(g);nn=2; % 2-grade Butterworth highpass filterd0=15; % 15,30,80其中以15为例m=fix(M/2); n=fix(N/2);for i=1:Mfor j=1:Nd=sqrt((i-m)^2+(j-n)^2);h=1/(1+0.414*(d/d0)^(2*nn)); % filter transform function%h=1./(1+(d./d0).^(2*n))%h=exp(-(d.^2)./(2*(d0^2)));result(i,j)=(1-h)*g(i,j);endendresult=ifftshift(result);J1=ifft2(result);J2=uint8(real(J1));figure(2);imshow(J2);title('BHPF滤波(d0=15)');（3）高斯高通滤波器：（以D0=15为例）:I1=imread('D:\Matlab\project\低通、高通滤波实验原图.jpg'); figure(1); imshow(I1);title('原图');f=double(I1);g=fft2(f);g=fftshift(g);[M,N]=size(g);d0=15;m=fix(M/2); n=fix(N/2);for i=1:Mfor j=1:Nd=sqrt((i-m)^2+(j-n)^2);h=exp(-(d.^2)./(2*(d0^2))); % gaussian filter transformresult(i,j)=(1-h)*g(i,j);endendresult=ifftshift(result);J1=ifft2(result);J2=uint8(real(J1));>> figure(2);>> imshow(J2);title('GHPF滤波(d0=15)');。

相关滤波器的基本原理
滤波器是一种用来去除或改变特定频率范围的信号的设备或算法。

它根据信号的频率特征对信号进行处理，通常被应用在信号处理、音频处理、图像处理等领域。

滤波器基本原理包括频域滤波和时域滤波。

频域滤波是通过将信号转换到频域进行处理，利用滤波器的频率响应特性来实现对特定频率分量的增强或抑制。

常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器允许低于一定频率（截止频率）的信号通过，并抑制高于该频率的信号。

高通滤波器则相反，只允许高于一定频率的信号通过，并抑制低于该频率的信号。

带通滤波器允许特定范围内的频率通过，并抑制其他频率的信号。

带阻滤波器则相反，抑制特定范围内的频率信号，其他频率信号通过。

时域滤波是通过对信号的时间序列进行处理来实现的。

常见的时域滤波器包括移动平均滤波器和中值滤波器。

移动平均滤波器通过对信号的连续采样值进行平均来平滑信号，减少噪声的影响。

中值滤波器则通过对信号的采样值进行排序，并选择中间值作为滤波后的数值，从而减少异常值对信号的影响。

滤波器在实际应用中起到了重要作用，可以帮助去除信号中的噪声、增强信号的相关特性、分离信号的频率成分等。

不同类型的滤波器具有不同的特性和适用范围，根据需求选择合适的滤波器对信号进行处理是信号处理的重要一环。

数字图像处理三级项目—高通、低通、带通滤波器摘要在图像处理的过程中,消除图像的噪声干扰是一个非常重要的问题。

利用matlab软件,采用频域滤波的方式,对图像进行低通和高通滤波处理。

低通滤波是要保留图像中的低频分量而除去高频分量，由于图像中的边缘和噪声都对应图像傅里叶频谱中的高频部分，所以低通滤波可以除去或消弱噪声的影响并模糊边缘轮廓；高通滤波是要保留图像中的高频分量而除去低频分量，所以高通滤波可以保留较多的边缘轮廓信息。

低通滤波器有巴特沃斯滤波器和高斯滤波器等等，本次设计使用的低通滤波器为****。

高通滤波器有巴特沃斯滤波器、高斯滤波器、Laplacian高通滤波器以及Unmask高通滤波器等等，本次设计使用巴特沃斯高通滤波器。

1、频域低通滤波器：设计低通滤波器包括 butterworth and Gaussian (选择合适的半径，计算功率谱比),平滑测试图像test1和2。

实验原理分析根据卷积定理，两个空间函数的卷积可以通过计算两个傅立叶变换函数的乘积的逆变换得到，如果f(x, y)和h(x, y)分别代表图像与空间滤波器，F(u, v)和H(u, v)分别为响应的傅立叶变换（H(u, v)又称为传递函数），那么我们可以利用卷积定理来进行频域滤波。

在频域空间，图像的信息表现为不同频率分量的组合。

如果能让某个范围内的分量或某些频率的分量受到抑制，而让其他分量不受影响，就可以改变输出图的频率分布，达到不同的增强目的。

频域空间的增强方法的步骤：（1）将图像从图像空间转换到频域空间；（2）在频域空间对图像进行增强；（3）将增强后的图像再从频域空间转换到图像空间。

低通滤波是要保留图像中的低频分量而除去高频分量。

图像中的边缘和噪声都对应图像傅里叶频谱中的高频部分，所以低通滤波可以除去或消弱噪声的影响并模糊边缘轮廓。

理想低通滤波器具有传递函数：其中D0为制定的非负数，D(u,v)为点(u,v)到滤波器中心的距离。

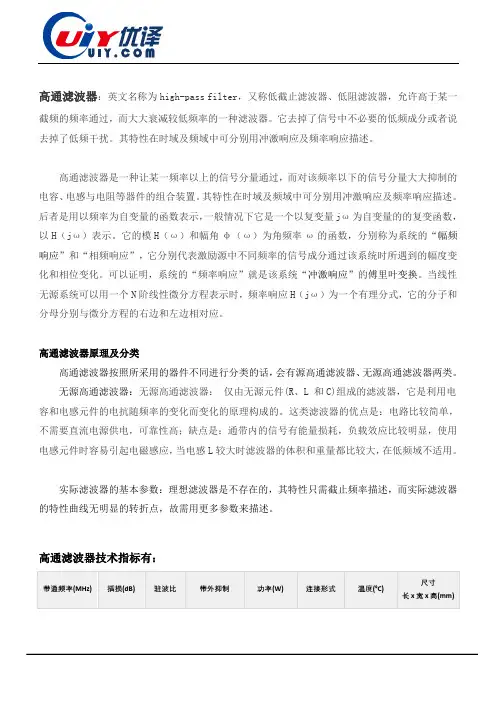

高通滤波器：英文名称为high-pass filter，又称低截止滤波器、低阻滤波器，允许高于某一截频的频率通过，而大大衰减较低频率的一种滤波器。

它去掉了信号中不必要的低频成分或者说去掉了低频干扰。

其特性在时域及频域中可分别用冲激响应及频率响应描述。

高通滤波器是一种让某一频率以上的信号分量通过，而对该频率以下的信号分量大大抑制的电容、电感与电阻等器件的组合装置。

其特性在时域及频域中可分别用冲激响应及频率响应描述。

后者是用以频率为自变量的函数表示，一般情况下它是一个以复变量jω为自变量的的复变函数，以H（jω）表示。

它的模H（ω）和幅角φ（ω）为角频率ω的函数，分别称为系统的“幅频响应”和“相频响应”，它分别代表激励源中不同频率的信号成分通过该系统时所遇到的幅度变化和相位变化。

可以证明，系统的“频率响应”就是该系统“冲激响应”的傅里叶变换。

当线性无源系统可以用一个N阶线性微分方程表示时，频率响应H（jω）为一个有理分式，它的分子和分母分别与微分方程的右边和左边相对应。

高通滤波器原理及分类高通滤波器按照所采用的器件不同进行分类的话，会有源高通滤波器、无源高通滤波器两类。

无源高通滤波器：无源高通滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

实际滤波器的基本参数：理想滤波器是不存在的，其特性只需截止频率描述，而实际滤波器的特性曲线无明显的转折点，故需用更多参数来描述。

高通滤波器技术指标有：简易解析：如图所示，高通滤波器与低通滤波器是相对立的。

低通滤波器允许低频率通过，不允许(抑制)高频率通过。

而高通滤波器相反允许高频率通过，不允许(抑制)低频率通过高通滤波器频率范围高达20GHz.应用于民用,军事,航天,空间技术等.低插损,高隔离器,高功率.可按客户要求订制生产.优译创立于中国深圳市，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

滤波的应用及原理是什么1. 滤波的概念和作用滤波是将信号中不需要的频率成分去除或减弱，保留需要的频率成分的一种信号处理方法。

滤波在信号处理、通信、音频处理、图像处理等领域都有广泛的应用。

通过滤波可以改善信号质量，降低噪声的干扰，提取出感兴趣的信息等。

2. 滤波的原理滤波的原理主要包括两个方面：频域滤波和时域滤波。

2.1 频域滤波频域滤波是在频域进行信号处理的方法。

它利用信号的频谱特性进行滤波操作。

常见的频域滤波方法有低通滤波、高通滤波、带通滤波和带阻滤波等。

具体原理如下：•低通滤波：将信号中高于某个截止频率的成分去除，保留低于截止频率的成分。

•高通滤波：将信号中低于某个截止频率的成分去除，保留高于截止频率的成分。

•带通滤波：只保留信号在两个截止频率之间的成分，其他频率的成分都去除。

•带阻滤波：去除信号在两个截止频率之间的成分，其他频率的成分保留。

2.2 时域滤波时域滤波是在时域进行信号处理的方法。

它通过对信号的时间序列进行加权平均或者卷积等操作，改变信号的幅度和相位特性。

时域滤波的原理如下：•均值滤波：通过计算信号一定时间窗口内的平均值来平滑信号。

适用于平稳信号和周期性信号。

•中值滤波：通过计算信号一定时间窗口内的中位数来平滑信号。

适用于存在脉冲噪声的信号。

•加权滤波：给予不同时间窗口内的数据不同权重，来平滑信号。

适用于需要保留信号的快速变化部分。

3. 滤波的应用滤波在各个领域都有广泛的应用，以下列举了几个常见的应用领域：•语音信号处理：通过滤波可以去除噪声、回声等对语音品质的影响，提高语音识别和语音合成的准确性。

•图像处理：通过滤波可以去除图像中的噪声、增强图像的边缘信息、提高图像的清晰度。

•音频处理：通过滤波可以调整音频的音色、控制频率范围、去除噪声等，常用于音响设备、音乐制作等。

•通信系统：滤波在通信系统中常用于带通滤波、抗干扰滤波、调制解调等操作，提高通信质量和信号完整性。

4. 总结滤波是一种信号处理方法，通过去除或减弱信号中不需要的频率成分，保留需要的成分，实现对信号的改善和提取。

高通滤波器参数设置
在信号处理领域，高通滤波器是一种常用的滤波器，用于去除信号中低频成分，突出高频成分。

在进行实际应用时，我们需要设置一些参数以确保高通滤波器能够有效地完成信号处理任务。

首先，我们需要确定高通滤波器的截止频率。

截止频率是指在该频率以下的信号成分将被滤除，而在该频率以上的信号成分将被保留。

选择合适的截止频率取决于具体的应用场景，一般需要根据信号的频谱特性和处理要求来确定。

另外，高通滤波器还涉及到滤波器的阶数。

阶数是指滤波器的复杂度，通常阶数越高，滤波器的性能越好，但计算量也会增加。

在选择滤波器的阶数时，需要综合考虑滤波器的性能要求和计算成本，找到一个平衡点。

除了截止频率和阶数外，高通滤波器的设计还需要考虑滤波器的类型。

常见的高通滤波器类型有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

不同类型的滤波器具有不同的频率响应特性，需要根据具体的信号处理需求来选择合适的类型。

在实际参数设置过程中，需要利用一些信号处理工具或软件来进行设计和调试。

在设置参数时，通常需要进行频域分析和时域分析来验证滤波器的性能是否符合要求。

通过不断调整参数并进行分析，可以逐步优化高通滤波器的设计，使其更好地适用于具体的信号处理任务。

综上所述，高通滤波器的参数设置是一个综合考虑信号特性、性能要求和计算成本的过程。

通过合理选择截止频率、阶数和滤波器类型，并借助信号处理工具进行设计和调试，可以设计出性能优良的高通滤波器，从而有效地完成信号处理任务。

1。

数字图像处理-频域滤波-⾼通低通滤波频域滤波频域滤波是在频率域对图像做处理的⼀种⽅法。

步骤如下：滤波器⼤⼩和频谱⼤⼩相同，相乘即可得到新的频谱。

滤波后结果显⽰，低通滤波去掉了⾼频信息，即细节信息，留下的低频信息代表了概貌。

常⽤的例⼦，⽐如美图秀秀的磨⽪，去掉了脸部细节信息（痘坑，痘印，暗斑等）。

⾼通滤波则相反。

⾼通/低通滤波1.理想的⾼/低通滤波顾名思义，⾼通滤波器为：让⾼频信息通过，过滤低频信息；低通滤波相反。

理想的低通滤波器模板为：其中，D0表⽰通带半径，D(u，v)是到频谱中⼼的距离（欧式距离），计算公式如下：M和N表⽰频谱图像的⼤⼩，（M/2，N/2）即为频谱中⼼理想的⾼通滤波器与此相反，1减去低通滤波模板即可。

部分代码：# 定义函数，显⽰滤波器模板def showTemplate(template):temp = np.uint8(template*255)cv2.imshow('Template', temp)return# 定义函数，显⽰滤波函数def showFunction(template):row, col = template.shaperow = np.uint16(row/2)col = np.uint16(col/2)y = template[row, col:]x = np.arange(len(y))plt.plot(x, y, 'b-', linewidth=2)plt.axis([0, len(x), -0.2, 1.2])plt.show()return# 定义函数，理想的低通/⾼通滤波模板def Ideal(src, d0, ftype):template = np.zeros(src.shape, dtype=np.float32) # 构建滤波器 r, c = src.shapefor i in range(r):for j in range(c):distance = np.sqrt((i - r/2)**2 + (j - c/2)**2)if distance < d0:template[i, j] = 1else:template[i, j] = 0if ftype == 'high':template = 1 - templatereturn templateIdeal2. Butterworth⾼/低通滤波Butterworth低通滤波器函数为：从函数图上看，更圆滑，⽤幂系数n可以改变滤波器的形状。

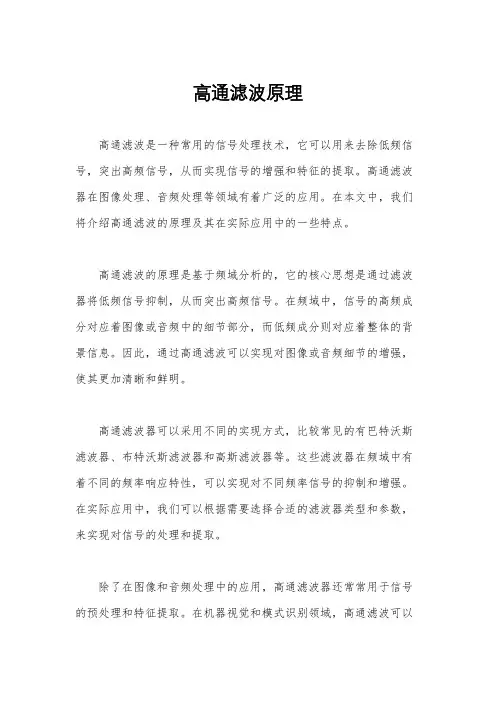

高通滤波原理高通滤波是一种常用的信号处理技术，它可以用来去除低频信号，突出高频信号，从而实现信号的增强和特征的提取。

高通滤波器在图像处理、音频处理等领域有着广泛的应用。

在本文中，我们将介绍高通滤波的原理及其在实际应用中的一些特点。

高通滤波的原理是基于频域分析的，它的核心思想是通过滤波器将低频信号抑制，从而突出高频信号。

在频域中，信号的高频成分对应着图像或音频中的细节部分，而低频成分则对应着整体的背景信息。

因此，通过高通滤波可以实现对图像或音频细节的增强，使其更加清晰和鲜明。

高通滤波器可以采用不同的实现方式，比较常见的有巴特沃斯滤波器、布特沃斯滤波器和高斯滤波器等。

这些滤波器在频域中有着不同的频率响应特性，可以实现对不同频率信号的抑制和增强。

在实际应用中，我们可以根据需要选择合适的滤波器类型和参数，来实现对信号的处理和提取。

除了在图像和音频处理中的应用，高通滤波器还常常用于信号的预处理和特征提取。

在机器视觉和模式识别领域，高通滤波可以帮助我们提取图像的边缘和纹理等特征，从而实现对图像的分割和识别。

在语音识别和音频处理中，高通滤波可以帮助我们去除噪声和杂音，提取语音的特征，从而实现对语音的识别和分析。

总的来说，高通滤波是一种非常重要的信号处理技术，它在多个领域都有着广泛的应用。

通过对信号频率的分析和处理，高通滤波可以实现对信号的增强和特征的提取，从而帮助我们更好地理解和利用信号信息。

在实际应用中，我们可以根据具体的需求和信号特点，选择合适的高通滤波器类型和参数，来实现对信号的处理和优化。

综上所述，高通滤波器在信号处理领域有着重要的作用，它可以帮助我们实现对信号的增强和特征的提取。

通过对信号频率的分析和处理，高通滤波可以实现对信号的优化，从而为后续的信号处理和分析提供更好的基础。

希望本文对高通滤波的原理和应用有所帮助，谢谢阅读！。
