数字图像处理频域滤波器

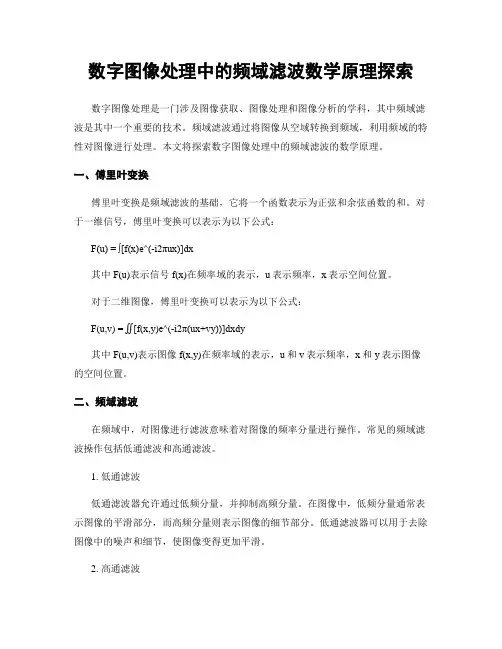

数字图像处理中的频域滤波数学原理探索数字图像处理是一门涉及图像获取、图像处理和图像分析的学科，其中频域滤波是其中一个重要的技术。

频域滤波通过将图像从空域转换到频域，利用频域的特性对图像进行处理。

本文将探索数字图像处理中的频域滤波的数学原理。

一、傅里叶变换傅里叶变换是频域滤波的基础，它将一个函数表示为正弦和余弦函数的和。

对于一维信号，傅里叶变换可以表示为以下公式：F(u) = ∫[f(x)e^(-i2πux)]dx其中F(u)表示信号f(x)在频率域的表示，u表示频率，x表示空间位置。

对于二维图像，傅里叶变换可以表示为以下公式：F(u,v) = ∬[f(x,y)e^(-i2π(ux+vy))]dxdy其中F(u,v)表示图像f(x,y)在频率域的表示，u和v表示频率，x和y表示图像的空间位置。

二、频域滤波在频域中，对图像进行滤波意味着对图像的频率分量进行操作。

常见的频域滤波操作包括低通滤波和高通滤波。

1. 低通滤波低通滤波器允许通过低频分量，并抑制高频分量。

在图像中，低频分量通常表示图像的平滑部分，而高频分量则表示图像的细节部分。

低通滤波器可以用于去除图像中的噪声和细节，使图像变得更加平滑。

2. 高通滤波高通滤波器允许通过高频分量，并抑制低频分量。

在图像中，高频分量通常表示图像的边缘和纹理部分，而低频分量则表示图像的整体亮度分布。

高通滤波器可以用于增强图像的边缘和纹理特征。

三、频域滤波的步骤频域滤波的一般步骤包括图像的傅里叶变换、滤波器的设计、滤波器与图像的乘积、逆傅里叶变换。

1. 图像的傅里叶变换首先，将原始图像转换为频域表示。

通过对图像进行傅里叶变换，可以得到图像在频率域中的表示。

2. 滤波器的设计根据需要进行滤波器的设计。

滤波器可以是低通滤波器或高通滤波器，具体设计方法可以根据应用需求选择。

3. 滤波器与图像的乘积将滤波器与图像在频域中的表示进行乘积操作。

乘积的结果是滤波后的频域图像。

4. 逆傅里叶变换对滤波后的频域图像进行逆傅里叶变换，将其转换回空域表示。

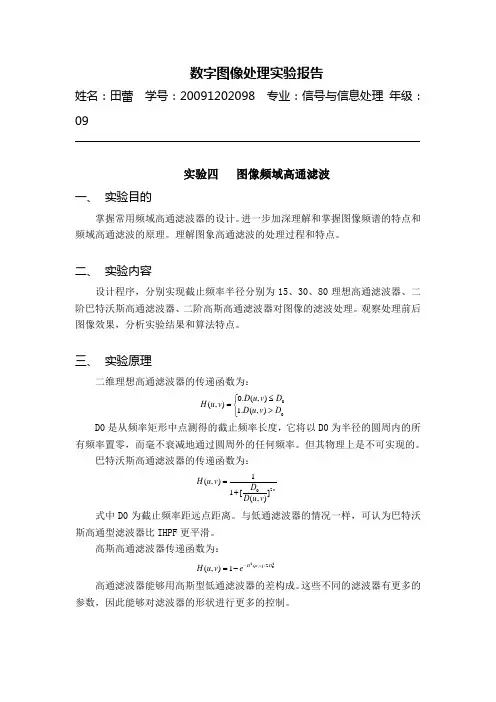

数字图像处理实验报告姓名：田蕾 学号：20091202098 专业：信号与信息处理 年级：09实验四 图像频域高通滤波一、 实验目的掌握常用频域高通滤波器的设计。

进一步加深理解和掌握图像频谱的特点和频域高通滤波的原理。

理解图象高通滤波的处理过程和特点。

二、 实验内容设计程序，分别实现截止频率半径分别为15、30、80理想高通滤波器、二阶巴特沃斯高通滤波器、二阶高斯高通滤波器对图像的滤波处理。

观察处理前后图像效果，分析实验结果和算法特点。

三、 实验原理二维理想高通滤波器的传递函数为：000.(,)(,) 1.(,)D u v D H u v D u v D ≤⎧=⎨>⎩D0是从频率矩形中点测得的截止频率长度，它将以D0为半径的圆周内的所有频率置零，而毫不衰减地通过圆周外的任何频率。

但其物理上是不可实现的。

巴特沃斯高通滤波器的传递函数为：201(,)1[](,)n H u v D D u v =+ 式中D0为截止频率距远点距离。

与低通滤波器的情况一样，可认为巴特沃斯高通型滤波器比IHPF 更平滑。

高斯高通滤波器传递函数为：220(,)/2(,)1D u v D H u v e -=- 高通滤波器能够用高斯型低通滤波器的差构成。

这些不同的滤波器有更多的参数，因此能够对滤波器的形状进行更多的控制。

四、算法设计（含程序设计流程图）五、实验结果及分析（需要给出原始图像和处理后的图像）实验结果分析：（1）理想的高通滤波器把半径为D0的圆内的所有频率完全衰减掉，却使圆外的所有的频率无损的通过。

图像整体变得模糊，边缘和细节比较清晰。

（2）巴特沃思高通滤波器和高斯高通滤波器处理后的图像中只显现边缘，边缘的强度不同，而灰度平滑的区域都变暗了。

附：程序源代码（1）理想高通滤波器：（以D0=15为例）:I1=imread('D:\Matlab\project\低通、高通滤波实验原图.jpg');figure(1); imshow(I1);title('原图');>> f=double(I1); % 转换数据为双精度型g=fft2(f); % 进行二维傅里叶变换g=fftshift(g); % 把快速傅里叶变换的DC组件移到光谱中心[M,N]=size(g);d0=15; %cutoff frequency以15为例m=fix(M/2); n=fix(N/2);for i=1:Mfor j=1:Nd=sqrt((i-m)^2+(j-n)^2);if(d<=d0)h=0;else h=1;endresult(i,j)=h*g(i,j);endendresult=ifftshift(result);J1=ifft2(result);J2=uint8(real(J1));figure(2);imshow(J2);title('IHPF滤波（d0=15)') ;（2）巴特沃斯高通滤波器：（以D0=15为例）:I1=imread('D:\Matlab\project\低通、高通滤波实验原图.jpg');figure(1); imshow(I1);title('原图');f=double(I1);g=fft2(f);g=fftshift(g);[M,N]=size(g);nn=2; % 2-grade Butterworth highpass filterd0=15; % 15,30,80其中以15为例m=fix(M/2); n=fix(N/2);for i=1:Mfor j=1:Nd=sqrt((i-m)^2+(j-n)^2);h=1/(1+0.414*(d/d0)^(2*nn)); % filter transform function%h=1./(1+(d./d0).^(2*n))%h=exp(-(d.^2)./(2*(d0^2)));result(i,j)=(1-h)*g(i,j);endendresult=ifftshift(result);J1=ifft2(result);J2=uint8(real(J1));figure(2);imshow(J2);title('BHPF滤波(d0=15)');（3）高斯高通滤波器：（以D0=15为例）:I1=imread('D:\Matlab\project\低通、高通滤波实验原图.jpg'); figure(1); imshow(I1);title('原图');f=double(I1);g=fft2(f);g=fftshift(g);[M,N]=size(g);d0=15;m=fix(M/2); n=fix(N/2);for i=1:Mfor j=1:Nd=sqrt((i-m)^2+(j-n)^2);h=exp(-(d.^2)./(2*(d0^2))); % gaussian filter transformresult(i,j)=(1-h)*g(i,j);endendresult=ifftshift(result);J1=ifft2(result);J2=uint8(real(J1));>> figure(2);>> imshow(J2);title('GHPF滤波(d0=15)');。

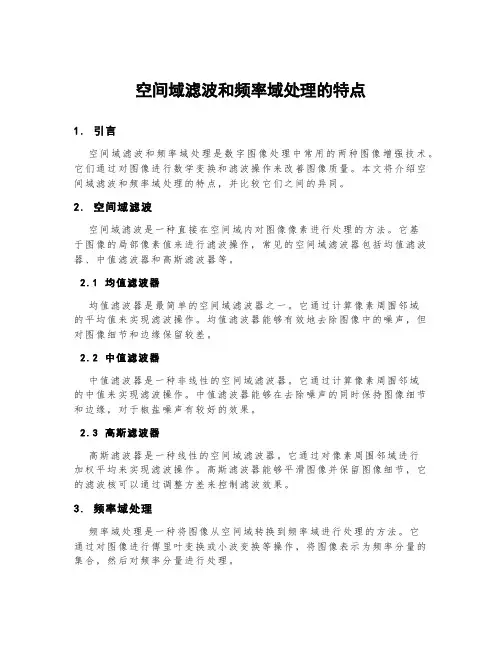

空间域滤波和频率域处理的特点1.引言空间域滤波和频率域处理是数字图像处理中常用的两种图像增强技术。

它们通过对图像进行数学变换和滤波操作来改善图像质量。

本文将介绍空间域滤波和频率域处理的特点，并比较它们之间的异同。

2.空间域滤波空间域滤波是一种直接在空间域内对图像像素进行处理的方法。

它基于图像的局部像素值来进行滤波操作，常见的空间域滤波器包括均值滤波器、中值滤波器和高斯滤波器等。

2.1均值滤波器均值滤波器是最简单的空间域滤波器之一。

它通过计算像素周围邻域的平均值来实现滤波操作。

均值滤波器能够有效地去除图像中的噪声，但对图像细节和边缘保留较差。

2.2中值滤波器中值滤波器是一种非线性的空间域滤波器。

它通过计算像素周围邻域的中值来实现滤波操作。

中值滤波器能够在去除噪声的同时保持图像细节和边缘，对于椒盐噪声有较好的效果。

2.3高斯滤波器高斯滤波器是一种线性的空间域滤波器。

它通过对像素周围邻域进行加权平均来实现滤波操作。

高斯滤波器能够平滑图像并保留图像细节，它的滤波核可以通过调整方差来控制滤波效果。

3.频率域处理频率域处理是一种将图像从空间域转换到频率域进行处理的方法。

它通过对图像进行傅里叶变换或小波变换等操作，将图像表示为频率分量的集合，然后对频率分量进行处理。

3.1傅里叶变换傅里叶变换是一种将信号从时域转换到频域的数学变换。

在图像处理中，可以应用二维傅里叶变换将图像从空间域转换到频率域。

在频率域中，图像的低频分量对应于图像的整体结构，高频分量对应于图像的细节和边缘。

3.2小波变换小波变换是一种基于小波函数的时频分析方法。

它能够在频率和时间上同时提供图像的信息，对于图像的边缘和纹理特征有较好的表达能力。

小波变换在图像压缩和特征提取等方面具有广泛应用。

4.空间域滤波与频率域处理的对比空间域滤波和频率域处理都可以用来改善图像质量，但它们有着不同的特点和适用场景。

4.1处理方式空间域滤波是直接对图像像素进行处理，操作简单直接，适用于小规模图像的处理。

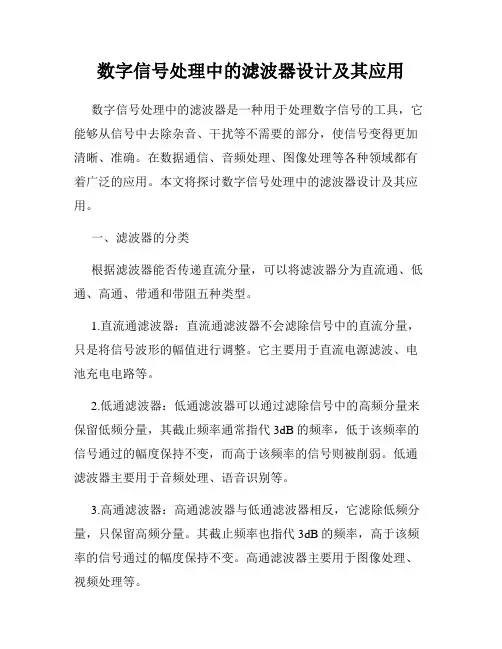

数字信号处理中的滤波器设计及其应用数字信号处理中的滤波器是一种用于处理数字信号的工具，它能够从信号中去除杂音、干扰等不需要的部分，使信号变得更加清晰、准确。

在数据通信、音频处理、图像处理等各种领域都有着广泛的应用。

本文将探讨数字信号处理中的滤波器设计及其应用。

一、滤波器的分类根据滤波器能否传递直流分量，可以将滤波器分为直流通、低通、高通、带通和带阻五种类型。

1.直流通滤波器：直流通滤波器不会滤除信号中的直流分量，只是将信号波形的幅值进行调整。

它主要用于直流电源滤波、电池充电电路等。

2.低通滤波器：低通滤波器可以通过滤除信号中的高频分量来保留低频分量，其截止频率通常指代3dB的频率，低于该频率的信号通过的幅度保持不变，而高于该频率的信号则被削弱。

低通滤波器主要用于音频处理、语音识别等。

3.高通滤波器：高通滤波器与低通滤波器相反，它滤除低频分量，只保留高频分量。

其截止频率也指代3dB的频率，高于该频率的信号通过的幅度保持不变。

高通滤波器主要用于图像处理、视频处理等。

4.带通滤波器：带通滤波器可以通过滤除一定频率范围内的信号，使得出现在该频率范围内的信号通过，而其他的信号则被削弱。

带通滤波器主要应用于频率选择性接收和频率选择性信号处理。

5.带阻滤波器：带阻滤波器可以通过滤除一定频率范围内的信号，使得不在该频率范围内的信号通过，而其他的信号则被削弱。

带阻滤波器主要应用于频率选择性抑制和降噪。

二、滤波器设计方法滤波器的设计需要考虑其所需的滤波器类型、截止频率、通/阻带宽度等参数。

现有的设计方法主要有两种：频域设计和时域设计。

1.频域设计：频域设计是一种基于频谱分析的滤波器设计方法，其核心是利用傅里叶变换将时域信号转换为频域信号，进而根据所需的滤波器类型和参数进行滤波器设计。

常见的频域设计方法包括理想滤波器设计、布特沃斯滤波器设计、切比雪夫滤波器设计等。

理想滤波器设计基于理想低通、高通、带通或带阻滤波器的理论，将所需的滤波器类型变换为频率响应函数进行滤波器设计。

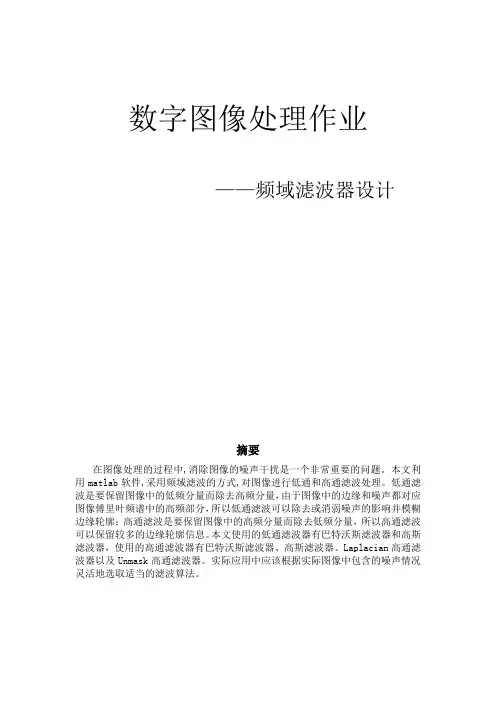

数字图像处理作业——频域滤波器设计摘要在图像处理的过程中,消除图像的噪声干扰是一个非常重要的问题。

本文利用matlab软件,采用频域滤波的方式,对图像进行低通和高通滤波处理。

低通滤波是要保留图像中的低频分量而除去高频分量，由于图像中的边缘和噪声都对应图像傅里叶频谱中的高频部分，所以低通滤波可以除去或消弱噪声的影响并模糊边缘轮廓；高通滤波是要保留图像中的高频分量而除去低频分量，所以高通滤波可以保留较多的边缘轮廓信息。

本文使用的低通滤波器有巴特沃斯滤波器和高斯滤波器，使用的高通滤波器有巴特沃斯滤波器、高斯滤波器、Laplacian高通滤波器以及Unmask高通滤波器。

实际应用中应该根据实际图像中包含的噪声情况灵活地选取适当的滤波算法。

1、频域低通滤波器：设计低通滤波器包括 butterworth and Gaussian (选择合适的半径，计算功率谱比),平滑测试图像test1和2。

实验原理分析根据卷积定理，两个空间函数的卷积可以通过计算两个傅立叶变换函数的乘积的逆变换得到，如果f(x, y)和h(x, y)分别代表图像与空间滤波器，F(u, v)和H(u, v)分别为响应的傅立叶变换（H(u, v)又称为传递函数），那么我们可以利用卷积定理来进行频域滤波。

在频域空间，图像的信息表现为不同频率分量的组合。

如果能让某个范围内的分量或某些频率的分量受到抑制，而让其他分量不受影响，就可以改变输出图的频率分布，达到不同的增强目的。

频域空间的增强方法的步骤：（1）将图像从图像空间转换到频域空间；（2）在频域空间对图像进行增强；（3）将增强后的图像再从频域空间转换到图像空间。

低通滤波是要保留图像中的低频分量而除去高频分量。

图像中的边缘和噪声都对应图像傅里叶频谱中的高频部分，所以低通滤波可以除去或消弱噪声的影响并模糊边缘轮廓。

理想低通滤波器具有传递函数：其中D0为制定的非负数，D(u,v)为点(u,v)到滤波器中心的距离。

数字图像处理中的图像滤波研究一、引言图像滤波是数字图像处理中的重要技术之一，用于改善图像的质量和增强图像的特定特征。

图像滤波可以去除图像中的噪声和不必要的细节，从而提高图像的视觉效果和信息传输性能。

本文将深入探讨数字图像处理中的图像滤波研究。

二、图像滤波的基本原理图像滤波是通过对图像进行局部加权平均或差值运算，改变图像的灰度分布和空间响应，从而实现图像的模糊、锐化、增强等效果。

图像滤波主要包括线性滤波和非线性滤波两种方法。

2.1 线性滤波线性滤波是指通过卷积操作实现的滤波方法。

常见的线性滤波器包括均值滤波器、高斯滤波器和中值滤波器等。

均值滤波器通过对图像区域内像素值进行平均，从而实现图像的模糊效果；高斯滤波器则通过对图像区域内像素值进行加权平均，从而实现图像的模糊和去噪效果；中值滤波器则通过选取区域内像素值的中值，从而实现图像的去噪效果。

2.2 非线性滤波非线性滤波是指通过对图像像素值进行排序和比较，选择滤波器的操作方法。

常见的非线性滤波器包括基于排序统计的滤波器、自适应滤波器和边缘保留滤波器等。

基于排序统计的滤波器通过对图像像素值进行排序，并选择特定位置的像素值进行滤波，从而实现图像的锐化和边缘增强效果；自适应滤波器则通过根据图像局部统计特性改变滤波器参数，从而实现图像的自适应处理；边缘保留滤波器则通过保留图像边缘信息的方式进行滤波，从而实现图像的去噪效果。

三、图像滤波的应用图像滤波在各个领域都有广泛的应用。

3.1 图像去噪图像去噪是图像滤波的一大应用领域。

通过应用不同的滤波器和滤波方法，可以去除图像中的椒盐噪声、高斯噪声等不同类型的噪声，提高图像的质量和清晰度。

3.2 图像增强图像增强是通过滤波方法改善图像的对比度、边缘和细节，从而使图像更加鲜明和清晰。

常见的图像增强方法包括直方图均衡化、区域增强和多尺度增强等。

3.3 图像特征提取图像滤波还可以应用于图像特征提取。

通过选择合适的滤波器和滤波算法，可以有效地提取图像中的边缘、纹理和角点等特征，为后续图像处理和分析提供基础。

图像的频域变换处理1 实验目的 1. 掌握Fourier ，DCT 和Radon 变换与反变换的原理及算法实现，并初步理解Fourier 、Radon和DCT 变换的物理意义。

2、 利用傅里叶变换、离散余弦变换等处理图像，理解图像变换系数的特点。

3、 掌握图像的频谱分析方法。

4、 掌握图像频域压缩的方法。

5、 掌握二维数字滤波器处理图像的方法。

2 实验原理1、傅里叶变换 fft2函数：F=fft2(A);fftshift 函数：F1=fftshift(F);ifft2函数：M=ifft2(F);2、离散余弦变换：dct2函数 ：F=dct2(f2)；idct2函数：M=idct2(F)；3、 小波变换对静态二维数字图像，可先对其进行若干次二维DWT 变换， 将图像信息分解为高频成分H 、V 和D 和低频成分A 。

对低频部分A ，由于它对压缩的结果影响很大，因此可采用无损编码方法， 如Huffman 、 DPCM 等；对H 、V 和D 部分，可对不同的层次采用不同策略的向量量化编码方法，这样便可大大减少数据量，而图像的解码过程刚好相反。

（1）dwt2[CA,CH,CV,CD]=dwt2(X,’wname’)[CA,CH,CV,CD]=dwt2(X,LO_D,HI_D’)()()⎰⎥⎦⎤⎢⎣⎡-ψ=dt a b t t Rf a 1b ,a W *()⎪⎭⎫ ⎝⎛-ψ=ψa b t a 1t b ,a 112()00(,)[(,)](,)ux vy M N j M N x y f x y eF f x y F u v π---+====∑∑1100(21)(21)(,)(,)()()cos cos 22M N x y x u y v F u v f x y C u C v M Nππ--==++=∑∑CA 图像分解的近似分量,CH 水平分量,CV 垂直分量,CD 细节分量； dwt2(X,’wname ’) 使用小波基wname 对X 进行小波分解。

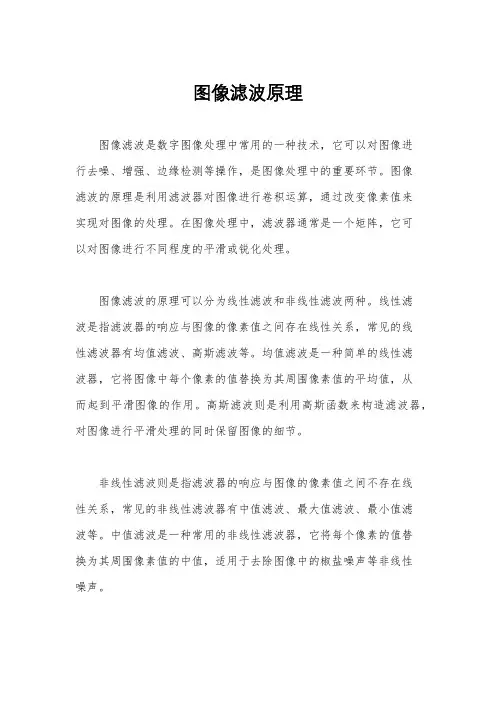

图像滤波原理图像滤波是数字图像处理中常用的一种技术，它可以对图像进行去噪、增强、边缘检测等操作，是图像处理中的重要环节。

图像滤波的原理是利用滤波器对图像进行卷积运算，通过改变像素值来实现对图像的处理。

在图像处理中，滤波器通常是一个矩阵，它可以对图像进行不同程度的平滑或锐化处理。

图像滤波的原理可以分为线性滤波和非线性滤波两种。

线性滤波是指滤波器的响应与图像的像素值之间存在线性关系，常见的线性滤波器有均值滤波、高斯滤波等。

均值滤波是一种简单的线性滤波器，它将图像中每个像素的值替换为其周围像素值的平均值，从而起到平滑图像的作用。

高斯滤波则是利用高斯函数来构造滤波器，对图像进行平滑处理的同时保留图像的细节。

非线性滤波则是指滤波器的响应与图像的像素值之间不存在线性关系，常见的非线性滤波器有中值滤波、最大值滤波、最小值滤波等。

中值滤波是一种常用的非线性滤波器，它将每个像素的值替换为其周围像素值的中值，适用于去除图像中的椒盐噪声等非线性噪声。

图像滤波的原理还涉及到频域滤波和空域滤波两种方法。

频域滤波是指将图像转换到频域进行滤波处理，然后再将处理后的图像转换回空域。

常见的频域滤波包括傅里叶变换、小波变换等。

空域滤波则是直接在图像的空间域进行滤波处理，常见的空域滤波包括均值滤波、中值滤波等。

总的来说，图像滤波的原理就是利用滤波器对图像进行卷积运算，通过改变像素值来实现对图像的处理。

不同的滤波器和滤波方法都有各自的特点和适用场景，选择合适的滤波器和滤波方法对图像进行处理，可以达到去噪、增强、边缘检测等不同的效果。

在实际应用中，需要根据具体的图像处理任务来选择合适的滤波器和滤波方法，以达到最佳的处理效果。

频率域滤波的基本步骤频率域滤波是一种图像处理方法，其基本原理是将图像从像素域转换到频率域进行滤波处理，然后再将图像转换回像素域。

该方法常用于图像增强、图像去噪和图像复原等领域。

下面是频率域滤波的基本步骤和相关参考内容的详细介绍。

1. 图像的傅里叶变换：频率域处理首先需要对图像进行傅里叶变换，将图像从时域转化为频域。

傅里叶变换可以用来分析图像中不同频率的成分。

常见的图像傅里叶变换算法有快速傅里叶变换(FFT)和离散傅里叶变换(DFT)。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- 数字媒体技术基础与应用（第二版） - 楼书记【书籍】2. 频率域滤波：在频率域进行滤波可以有效地去除图像中的噪声和干扰，增强图像的边缘和细节。

常见的频率域滤波方法包括低通滤波和高通滤波。

- 低通滤波器：能通过低于某个截止频率的信号成分，而阻断高于该截止频率的信号成分。

常用的低通滤波器有理想低通滤波器、布特沃斯低通滤波器和高斯低通滤波器。

- 高通滤波器：能通过高于某个截止频率的信号成分，而阻断低于该截止频率的信号成分。

常用的高通滤波器有理想高通滤波器、布特沃斯高通滤波器和导向滤波器。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- Python图像处理实战【书籍】3. 反傅里叶变换：经过频率域滤波处理后，需要将图像从频域转换回时域。

这一过程利用反傅里叶变换来实现，通过傅里叶逆变换可以将频域图像转化为空域图像。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- 数字媒体技术基础与应用（第二版） - 楼书记【书籍】4. 图像的逆滤波（可选）：在某些情况下，可以使用逆滤波来进行图像复原。

逆滤波是频率域滤波的一种特殊形式，用于恢复被模糊处理的图像。

然而逆滤波对于噪声敏感，容易引入伪影。

因此在实际应用中，通常会结合其他技术来优化逆滤波的效果。

数字图像处理-空间域处理-空间滤波-锐化空间滤波器参考⾃：数字图像处理第三版-冈萨勒斯锐化处理的主要⽬的是突出灰度的过渡部分。

增强边缘和其他突变（噪声），削弱灰度变化缓慢的区域。

注意：垂直⽅向是x，⽔平⽅向是y基础图像模糊可⽤均值平滑实现。

因均值处理与积分类似，在逻辑上，我们可以得出锐化处理可由空间微分来实现。

微分算⼦的响应强度与图像的突变程度成正⽐，这样，图像微分增强边缘和其他突变，⽽削弱灰度变化缓慢的区域。

微分算⼦必须保证以下⼏点：(1)在恒定灰度区域的微分值为0；(2)在灰度台阶或斜坡处微分值⾮0；(3)沿着斜坡的微分值⾮0⼀维函数f(x)的⼀阶微分定义： ⼆阶微分定义：对于⼆维图像函数f(x,y)是⼀样的，只不过我们将沿着两个空间轴处理偏微分。

数字图像的边缘在灰度上常常类似于斜坡过渡，这样就导致图像的⼀阶微分产⽣较粗的边缘。

因为沿着斜坡的微分⾮0。

另⼀⽅⾯，⼆阶微分产⽣由0分开的⼀个像素宽的双边缘。

由此我们得出结论，⼆阶微分在增前细节⽅⾯⽐⼀阶微分好得多。

⼆阶微分-拉普拉斯算⼦我们要的是⼀个各向同性滤波器，这种滤波器的响应与滤波器作⽤的图像的突变⽅向⽆关。

也就是说，各向同性滤波器是旋转不变的，即将原图像旋转后进⾏滤波处理的结果和先对图像滤波然后再旋转的结果相同。

最简单的各向同性微分算⼦，即拉普拉斯算⼦⼀个⼆维图像函数f(x,y)的拉普拉斯算⼦定义为：任意阶微分都是线性操作，所以拉普拉斯变换也是⼀个线性算⼦。

于是：对应的滤波模板为下图a，这是⼀个旋转90°的各向同性模板，另外还有对⾓线⽅向45°的各向同性模板，还有其他两个常见的拉普拉斯模板。

a、b与c、d的区别是符号的差别，效果是等效的拉普拉斯是⼀种微分算⼦，因此它强调的是图像中灰度的突变。

将原图像和拉普拉斯图像叠加，可以复原背景特性并保持拉普拉斯锐化处理的效果。

如果模板的中⼼系数为负，那么必须将原图像减去拉普拉斯变换后的图像，从⽽得到锐化效果。

halcon 生成滤波器frequency的参数含义-概述说明以及解释1.引言1.1 概述在数字图像处理领域中，滤波器是一种常用的工具，用于处理图像中的噪声、增强特定的图像特征等。

而Halcon作为一款强大的机器视觉软件，提供了丰富的滤波器函数，其中包括生成滤波器函数。

本文将重点介绍Halcon中生成滤波器函数中的一个重要参数——Frequency的含义和作用。

通过深入理解Frequency参数的特性，可以更好地利用Halcon提供的滤波器函数对图像进行处理，提高处理的准确性和效率。

1.2文章结构1.2 文章结构本文将首先介绍Halcon生成滤波器的基本原理和使用方法，以便读者对滤波器有一个全面的了解。

接着，将详细解释Frequency参数的含义，包括具体的参数设置和调节方式。

最后，通过对Frequency参数的作用进行分析，以帮助读者更好地理解其在滤波过程中的作用和应用。

在结论部分，将总结Frequency参数的重要性，并给出相应的应用建议，同时展望未来Frequency参数在滤波器中的发展趋势和应用前景。

通过对文章结构的清晰描述，读者可以更好地理解和把握本文的内容和论述逻辑。

1.3 目的：本文的目的是介绍Halcon中生成滤波器的功能以及对应的参数含义，特别是重点解析Frequency参数。

通过深入分析Frequency参数的作用和重要性，帮助读者更好地理解如何在实际应用中正确设置这一参数，从而提高滤波效果和图像处理的准确性和效率。

同时，通过对Frequency 参数的应用建议和未来展望，进一步探讨滤波器在图像处理领域的潜在发展方向。

通过本文的阐述，希望读者能更好地掌握Halcon中频率参数的运用，为图像处理技术的发展和实践提供有益参考。

2.正文2.1 Halcon生成滤波器在Halcon中，滤波器是一种常用的图像处理工具，用于对图像进行去噪或增强等操作。

Halcon提供了各种类型的滤波器，可以根据应用需求选择合适的滤波器进行处理。

数字图像处理-------滤波器1 滤波器的概念滤波器是一种对信号有处理作用的器件或电路。

主要作用是：让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减。

滤波器，顾名思义，是对波进行过滤的器件。

“波”是一个非常广泛的物理概念，在电子技术领域，“波”被狭义地局限于特指描述各种物理量的取值随时间起伏变化的过程。

该过程通过各类传感器的作用，被转换为电压或电流的时间函数，称之为各种物理量的时间波形，或者称之为信号。

因为自变量时间是连续取值的，所以称之为连续时间信号，又习惯地称之为模拟信号(Analog Signal)。

随着数字式电子计算机技术的产生和飞速发展，为了便于计算机对信号进行处理，产生了在抽样定理指导下将连续时间信号变换成离散时间信号的完整的理论和方法。

也就是说可以只用原模拟信号在一系列离散时间坐标点上的样本值表达原始信号而不丢失任何信息，波、波形、信号这些概念既然表达的是客观世界中各种物理量的变化，自然就是现代社会赖以生存的各种信息的载体。

信息需要传播，靠的就是波形信号的传递。

信号在它的产生、转换、传输的每一个环节都可能由于环境和干扰的存在而畸变，有时，甚至是在相当多的情况下，这种畸变还很严重，以致于信号及其所携带的信息被深深地埋在噪声当中了。

滤波，本质上是从被噪声畸变和污染了的信号中提取原始信号所携带的信息的过程。

2 滤波器分类1 按所采用的的元器件分类，滤波器可分为：有源滤波器、无源滤波器两类.无源滤波器：仅由无源元件组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

有源滤波器：由无源元件和有源器件组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽；缺点是：通带范围受有源器件的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

数字图像处理-频域滤波-⾼通低通滤波频域滤波频域滤波是在频率域对图像做处理的⼀种⽅法。

步骤如下：滤波器⼤⼩和频谱⼤⼩相同，相乘即可得到新的频谱。

滤波后结果显⽰，低通滤波去掉了⾼频信息，即细节信息，留下的低频信息代表了概貌。

常⽤的例⼦，⽐如美图秀秀的磨⽪，去掉了脸部细节信息（痘坑，痘印，暗斑等）。

⾼通滤波则相反。

⾼通/低通滤波1.理想的⾼/低通滤波顾名思义，⾼通滤波器为：让⾼频信息通过，过滤低频信息；低通滤波相反。

理想的低通滤波器模板为：其中，D0表⽰通带半径，D(u，v)是到频谱中⼼的距离（欧式距离），计算公式如下：M和N表⽰频谱图像的⼤⼩，（M/2，N/2）即为频谱中⼼理想的⾼通滤波器与此相反，1减去低通滤波模板即可。

部分代码：# 定义函数，显⽰滤波器模板def showTemplate(template):temp = np.uint8(template*255)cv2.imshow('Template', temp)return# 定义函数，显⽰滤波函数def showFunction(template):row, col = template.shaperow = np.uint16(row/2)col = np.uint16(col/2)y = template[row, col:]x = np.arange(len(y))plt.plot(x, y, 'b-', linewidth=2)plt.axis([0, len(x), -0.2, 1.2])plt.show()return# 定义函数，理想的低通/⾼通滤波模板def Ideal(src, d0, ftype):template = np.zeros(src.shape, dtype=np.float32) # 构建滤波器 r, c = src.shapefor i in range(r):for j in range(c):distance = np.sqrt((i - r/2)**2 + (j - c/2)**2)if distance < d0:template[i, j] = 1else:template[i, j] = 0if ftype == 'high':template = 1 - templatereturn templateIdeal2. Butterworth⾼/低通滤波Butterworth低通滤波器函数为：从函数图上看，更圆滑，⽤幂系数n可以改变滤波器的形状。

频域分析在数字图像处理中的应用随着数字技术的不断发展，数字图像处理技术越来越成熟。

频域分析是数字图像处理中一种常用的基于时域的方法之一。

在图像处理中，频域分析可以用来分析和识别图像中的特征。

频域分析可以通过将原始图像变换为频率域图像来达到这一目的。

频域分析是一个广泛的概念，涉及到很多技术和算法。

本文将重点讨论如何利用频域分析来处理数字图像。

我们将从以下几个方面来介绍频域分析在数字图像处理中的应用。

一、基本概念频域分析是一种将信号表示为频率成分的过程。

它可以将时域信号转换为频域信号，从而实现对信号特征的识别和分析。

在数字图像处理中，频域分析的基本原理是将图像转换为频率域，以便更好地理解和处理图像。

这种转换可以使用傅里叶变换或小波变换等技术来实现。

二、频域滤波频域滤波是数字图像处理中最常用的应用之一。

它利用频率分析技术来去除图像中的噪声、增强图像的细节和特征。

频域滤波可以分为低通滤波和高通滤波两种。

低通滤波可以去除图像中的高频成分，从而平滑图像。

高通滤波可以去除图像中的低频成分，从而强调图像中的细节和特征。

这些滤波器可以通过傅里叶变换进行设计和实现。

三、频域变换频域变换可以将图像从时域转换为频率域。

这种转换可以通过傅里叶变换、小波变换和离散余弦变换等技术来实现。

这些变换可以将图像中的信号分离为不同的频率成分，从而更好地理解和处理图像。

在频域分析中，傅里叶变换和小波变换是最常用的方法。

四、特征提取频域分析可以用来提取图像中的特征。

这些特征可以包括灰度分布、纹理、形状等。

这些特征可以用来识别目标、分类和匹配。

在脸部识别和指纹识别等领域，频域分析的特征提取技术已经得到广泛应用。

结论：总之，频域分析在数字图像处理中有着广泛的应用。

通过频域分析，可以更好地理解和处理图像。

目前，各种频域分析技术正在不断发展和改进。

可以预见，随着技术的不断更新，频域分析将在数字图像处理中发挥越来越重要的作用。

计算机与信息工程学院验证性实验报告一、实验目的1．掌握怎样利用傅立叶变换进行频域滤波 2．掌握频域滤波的概念及方法 3．熟练掌握频域空间的各类滤波器 4．利用MATLAB 程序进行频域滤波二、实验原理及知识点频域滤波分为低通滤波和高通滤波两类，对应的滤波器分别为低通滤波器和高通滤波器。

频域低通过滤的基本思想：G (u,v )=F (u,v )H (u,v )F (u,v )是需要钝化图像的傅立叶变换形式，H (u,v )是选取的一个低通过滤器变换函数，G (u,v )是通过H (u,v )减少F (u,v )的高频部分来得到的结果，运用傅立叶逆变换得到钝化后的图像。

理想地通滤波器(ILPF)具有传递函数：01(,)(,)0(,)ifD u v D H u v ifD u v D ≤⎧=⎨>⎩其中，0D 为指定的非负数，(,)D u v 为(u,v )到滤波器的中心的距离。

0(,)D u v D =的点的轨迹为一个圆。

n 阶巴特沃兹低通滤波器(BLPF)(在距离原点0D 处出现截至频率)的传递函数为201(,)1[(,)]nH u v D u v D =+与理想地通滤波器不同的是，巴特沃兹率通滤波器的传递函数并不是在0D 处突然不连续。

高斯低通滤波器(GLPF)的传递函数为222),(),(σv u D ev u H =其中，σ为标准差。

相应的高通滤波器也包括：理想高通滤波器、n 阶巴特沃兹高通滤波器、高斯高通滤波器。

给定一个低通滤波器的传递函数(,)lp H u v ，通过使用如下的简单关系，可以获得相应高通滤波器的传递函数：1(,)hp lp H H u v =-利用MATLAB 实现频域滤波的程序f=imread('room.tif');F=fft2(f); %对图像进行傅立叶变换%对变换后图像进行队数变化，并对其坐标平移，使其中心化 S=fftshift(log(1+abs(F)));S=gscale(S); %将频谱图像标度在0-256的范围内 imshow(S) %显示频谱图像h=fspecial('sobel'); %产生空间‘sobel’模版 freqz2(h) %查看相应频域滤波器的图像 PQ=paddedsize(size(f)); %产生滤波时所需大小的矩阵 H=freqz2(h,PQ(1),PQ(2)); %产生频域中的‘sobel’滤波器H1=ifftshift(H); %重排数据序列，使得原点位于频率矩阵的左上角 imshow(abs(H),[]) %以图形形式显示滤波器 figure,imshow(abs(H1),[])gs=imfilter(double(f),h); %用模版h 进行空域滤波gf=dftfilt(f,H1); %用滤波器对图像进行频域滤波 figure,imshow(gs,[]) figure,imshow(gf,[])figure,imshow(abs(gs),[]) figure,imshow(abs(gf),[])f=imread('number.tif'); %读取图片PQ=paddedsize(size(f)); %产生滤波时所需大小的矩阵 D0=0.05*PQ(1); %设定高斯高通滤波器的阈值H=hpfilter('gaussian',PQ(1),PQ(2),D0); %产生高斯高通滤波器 g=dftfilt(f,H); %对图像进行滤波 figure,imshow(f) %显示原图像figure,imshow(g,[]) %显示滤波后图像三、实验步骤：1．调入并显示所需的图片；2．利用MATLAB 提供的低通滤波器实现图像信号的滤波运算，并与空间滤波进行比较。
