项目管理工具——亲和图

老七种工具因果图：又叫石川图或鱼骨图，它说明了各种要素是如何与潜在的问题或结果相关联。

流程图：几个基本要素：活动、决策点、过程顺序有助于应对方法的制定直方图：直方图/柱形图指一种横道图，可反映各变量的分布，通过各栏的形状和宽度来确定问题的根源检查表：通常用于收集反映事实的数据，便于改进。

特点：容易记录数据并能自动地分析这些数据。

散点图：显示两个变量之间的关系和规律两个点越接近对角线，关系越紧密排列图：也叫帕累托图。

是按照发生频率大小顺序绘制的直方图，表示有多少结果是由已确认类型或范畴的原因所造成的。

附：帕累托法则：相对来说数量较小的原因往往造成绝大多数的问题或者缺陷。

也叫二八原理，即80%的问题是20%的原因造成的。

控制图：又叫管理图、趋势图，是一种带控制界限的质量管理图表。

通过观察图上产品质量特性值的分布状况，分析和判断生产过程是否发生异常，以便及时采取必要措施。

图上有中心线和上下控制界限，中心线是所控制的统计量的平均值，上限控制界限与中心线相距数倍标准差。

一般分为计量值和记数值两大类。

新七种工具相互关系图：是指用连线图来表示事物相互关系的一种方法。

也叫关系图法。

亲和图：也称“KJ法”是从错综复杂的现象中，用一定的方式来整理思路、抓住思想实质、找出解决问题新途径的方法。

主要用事实说话，靠“灵感”发现新思想，解决新问题。

树状图：由方块和箭头构成，形状似树枝，又叫系统图，家谱图，组织图等等，是系统地分析、探求实现目标的最好手段的方法。

是系统工程理论在质量管理中的一种具体应用。

矩阵图：借助数学上矩阵的形式，把与问题有对应关系的各个因素列成一个矩阵图，然后根据矩阵图的特点进行分析，从中确定关键点（着眼点）的方法。

条理清楚，重点突出。

可用于寻找新产品研制和老产品改进的着眼点。

优先矩阵图：区别于矩阵图的是：不是在矩阵图上面填符号而是填数据，形成一个分析数据的矩阵。

过程决策程序图：（PDPC）在制订达到研制目标的计划阶段，对计划执行过程中可能出现的各种障碍及结果作出预测，并相应地提出多种应变计划的一种方法。

一、项目整体管理
制定项目章程－>制定项目管理计划->指引和管理项目执行－>监控项目工作->整体变更控
规划进度管理-＞定义活动->排列活动顺序->估算活动资源->估算活动持续时间－>制定进
估算、参数估算、自下而上估算、三点估算、储藏分析、质量成本、项目管理软件、卖方投标分析、群体决策技术;成本管理技术９种:成本汇总、储藏分析、历史关系、资金限制平衡、挣值管理EVM、预测、竣工尚需绩效指数ＴCPI、绩效审查、项目管理软件)
规划质量管理－>实行质量保证->质量控制
规划人力资源管理->组建项目团队-＞建设项目团队->管理项目团队
规划沟通管理->管理沟通－＞控制沟通
规划风险管理-＞辨认风险->实行定性风险分析->实行定量风险分析->规划风险应对-＞监控风险。

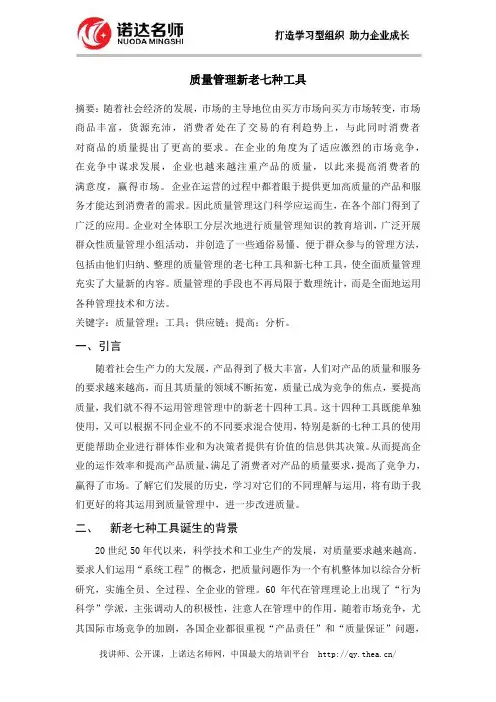

质量管理新老七种工具摘要：随着社会经济的发展，市场的主导地位由买方市场向买方市场转变，市场商品丰富，货源充沛，消费者处在了交易的有利趋势上，与此同时消费者对商品的质量提出了更高的要求。

在企业的角度为了适应激烈的市场竞争，在竞争中谋求发展，企业也越来越注重产品的质量，以此来提高消费者的满意度，赢得市场。

企业在运营的过程中都着眼于提供更加高质量的产品和服务才能达到消费者的需求。

因此质量管理这门科学应运而生，在各个部门得到了广泛的应用。

企业对全体职工分层次地进行质量管理知识的教育培训，广泛开展群众性质量管理小组活动，并创造了一些通俗易懂、便于群众参与的管理方法，包括由他们归纳、整理的质量管理的老七种工具和新七种工具，使全面质量管理充实了大量新的内容。

质量管理的手段也不再局限于数理统计，而是全面地运用各种管理技术和方法。

关键字：质量管理；工具；供应链；提高；分析。

一、引言随着社会生产力的大发展，产品得到了极大丰富，人们对产品的质量和服务的要求越来越高，而且其质量的领域不断拓宽，质量已成为竞争的焦点，要提高质量，我们就不得不运用管理管理中的新老十四种工具。

这十四种工具既能单独使用，又可以根据不同企业不的不同要求混合使用，特别是新的七种工具的使用更能帮助企业进行群体作业和为决策者提供有价值的信息供其决策。

从而提高企业的运作效率和提高产品质量，满足了消费者对产品的质量要求，提高了竞争力，赢得了市场。

了解它们发展的历史，学习对它们的不同理解与运用，将有助于我们更好的将其运用到质量管理中，进一步改进质量。

二、新老七种工具诞生的背景20世纪50年代以来，科学技术和工业生产的发展，对质量要求越来越高。

要求人们运用“系统工程”的概念，把质量问题作为一个有机整体加以综合分析研究，实施全员、全过程、全企业的管理。

60年代在管理理论上出现了“行为科学”学派，主张调动人的积极性，注意人在管理中的作用。

随着市场竞争，尤其国际市场竞争的加剧，各国企业都很重视“产品责任”和“质量保证”问题，加强内部质量管理，确保生产的产品使用安全、可靠。

PMBOK第五版第4章- 项目整合管理项目整合包括选择资源分配方案，平衡相互竞争的目标和方案，管理项目管理知识领域之间的依赖关系。

1.项目章程：正式批准项目，授权项目经理使用资源，确立项目的正式地位，高级管理层直述他们对项目的支持。

项目章程在项目执行组织（项目团队）与需求组织（客户）之间建立伙伴关系。

经批准的项目章程意味着项目的正式启动。

应尽早确认并任命项目经理，最好在制定项目章程时就任命，最晚也必须在规划开始之前。

项目经理该参与项目章程的制定（项目经理可以写项目章程，然后交给发起项目的实体组织或发起人批准）。

很多题目会围绕这个来考比如：项目章程至少应说明什么？应说明项目经理的职责和动用资源的权利；某些干系人对项目不支持最有可能的原因是什么？没有项目章程没有项目章程，领导还是让你做项目，这样会有什么问题？没有授权注意SOW包括哪些内容，跟项目范围说明书区分开来多项目阶段中要对商业论证定期审核，来确保项目能实现其商业利益；项目经理负责确保项目有效满足干系人的需求。

协议其他的形式：合同，谅解备忘录，协议书，意向书等等阿猫阿狗都是专家。

项目章程包括的内容经常考，常考的有：可测量的目标和验收标准，高层级需求，假设条件和制约因素，高层级风险，总体里程碑进度计划，总体预算2.制定项目管理计划这个过程其实没什么好说的，主要就是记住项目管理计划包括哪些子计划范围管理计划，需求管理计划，进度管理计划，成本管理计划，质量管理计划，过程改进计划，人力资源管理计划，沟通管理计划，风险管理计划，采购管理计划，干系人管理计划，变更管理计划，配置管理计划，范围基准，进度基准，成本基准。

问你哪些是项目管理计划哪些是项目文件？除了13个子计划+3个基准以外其他的都是项目文件。

3.指导与管理项目工作指导与管理项目工作要注意管理项目内的各种技术接口和组织接口（有的题目上也称为关键界面点）。

项目管理信息系统包括：进度计划工具，工作授权系统，配置管理系统，信息收集与发布系统等。

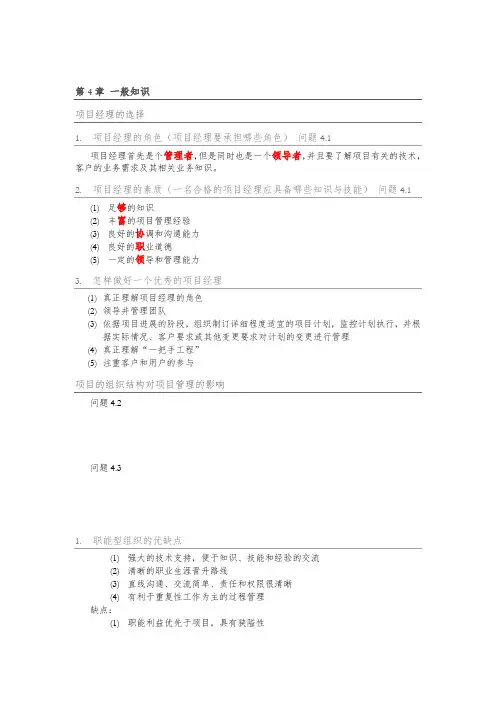

第4章一般知识项目经理的选择1.项目经理的角色（项目经理要承担哪些角色）问题4.1项目经理首先是个管理者，但是同时也是一个领导者，并且要了解项目有关的技术，客户的业务需求及其相关业务知识。

2.项目经理的素质（一名合格的项目经理应具备哪些知识与技能）问题4.1(1)足够的知识(2)丰富的项目管理经验(3)良好的协调和沟通能力(4)良好的职业道德(5)一定的领导和管理能力3.怎样做好一个优秀的项目经理(1)真正理解项目经理的角色(2)领导并管理团队(3)依据项目进展的阶段，组织制订详细程度适宜的项目计划，监控计划执行，并根据实际情况、客户要求或其他变更要求对计划的变更进行管理(4)真正理解“一把手工程”(5)注重客户和用户的参与项目的组织结构对项目管理的影响问题4.2问题4.31.职能型组织的优缺点(1)强大的技术支持，便于知识、技能和经验的交流(2)清晰的职业生涯晋升路线(3)直线沟通、交流简单、责任和权限很清晰(4)有利于重复性工作为主的过程管理缺点：(1)职能利益优先于项目，具有狭隘性(2)组织横向之间的联系薄弱(3)部门间协调难度大(4)项目经理极少或缺少权利、权威(5)项目管理发展方向不明(6)缺少项目基准2.项目型组织的优缺点(1)结构单一，责权分明，利于统一指挥(2)目标明确单一(3)沟通简洁、方便(4)决策快缺点(1)管理成本过高，如项目的工作量不足则资源配置效率低(2)项目环境比较封闭，不利于沟通、技术知识等共享(3)员工缺乏事业上的连贯性和保障等3.矩阵型组织的优缺点(1)项目经理负责制、有明确的项目目标(2)改善了项目经理对整体资源的控制(3)及时响应(4)获得职能组织更多的支持(5)最大限度地利用公司的稀缺资源(6)改善了跨职能部门间的协调工作(7)使质量、成本、时间等制约因素得到更好的平衡(8)团队成员有归属感，士气高，问题少(9)出现的冲突较少，且易处理解决缺点(1)管理成本增加(2)多头领导(3)难以监测和控制(4)资源分配与项目优先的问题产生冲突(5)权利难以保持平衡项目生命周期模型问题4.41.瀑布模型的特点(6)从上一项开发活动接受其成果作为本次活动的输入(7)利用这一输入，实施本次活动应完成的工作内容(8)给出本次活动的工作成果，作为输出传给下一项开发活动(9)对本次活动的实施工作成果进行评审，若其成果得到确认，则继续进行下一项开发工作，否则返回前一项，甚至更前项的活动。

六西格玛项目管理常用工具在使用六西格玛项目管理工具时，最需要注意的是尊重团队成员的意见，以团队的形式来分析，应用。

亲和图亲和图是由日本学者川喜田二郎于1970年前后研究开发并加以推广的一种质量管理方法，又称为KJ法。

所谓亲和图法，就是针对某一问题，充分收集各种经验、知识、想法和意见等语言、文字资料，通过图表进行汇总，并按其相互间的亲和性归纳整理这些资料，使问题得以明确，统一认识和协调工作，以利于问题的解决。

亲和图的主要用途：(1)归纳思想、认识事物。

对未知的事物或领域，广泛收集实际资料，并从杂乱无章的资料中整理出事物的相互关系和脉络，就某件事情达成共识。

(2)打破现状和可能的束缚。

通过集思广益产生新的想法，并加以归纳整理。

(3)参谋筹划。

不同观点的人集中在一起，很难统一意见。

最好能由相互理解的人组成计划小组。

为着共同的目标，小组成员提出自己的经验、意见和想法，然后将这些资料编成卡片并进行整理。

(4)贯彻方针。

向下级贯彻管理人员的想法和方针，靠强迫命令不会取得好的效果，亲和图可以帮助人们进行讨论，集思广益，从而将方针自然地贯彻下去。

亲和图是用来把大组的项目重组成较小的、容易理解和处理的部分的方法。

这种方法通常用在头脑风暴法之后。

对罗列出的想法进行组织，可以通过首先创建分类，然后将想法按分类组合，或首先将所有的想法按相似性分组，在组合完之后给分组命名两种方式做亲和图。

这个过程可以借助写卡片完成，每个想法写一张卡片，小组成员移动卡片进行组合，直到小组全体成员对组合满意为止。

当确实需要时，一些条目可以放在多个组中。

亲和图的主要优点是建立了每个人对各种想法参与讨论的平台，所产生的图表是小组成员联合建立的对所分析问题的概念模型。

图1是“改善团队行为方法”的亲和图例子。

在亲和图法的使用过程中，资料的收集是至关重要的一环。

语言文字资料收集的方法将随亲和图的用途与目的的不同而异。

关联图关联图也称关系图，用于将关系纷繁复杂的因素(因素与因素或因素与问题之间互相缠绕)，按原因一结果或目的一手段有逻辑地连接起来，理清复杂问题、整理语言文字资料的一种图形方法。

QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

今天我们一起来回顾一下“老七种”。

何为QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。

是质量管理及改善运用的有效工具。

QC手法的适用范围：QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。

七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析。

因果图（特性要因图、石川图、鱼骨图）：定义：当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。

用途说明：1.整理问题。

2.追查真正的原因。

3.寻找对策。

制作步骤：1. 决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。

2. 决定大要因——须是简单的完整句，且具有某些程度或是方向性。

3. 决定中小要因。

4. 决定影响问题点的主要原因。

5. 填上制作目的、日期及制作者等资料。

应注意事项：1.脑力激荡。

2.以事实为依据。

3.无因果关系者，予以剔除，不予分类。

4.多加利用过去收集的资料。

5.重点放在解决问题上，并依结果提出对策，依5W2H原则执行。

.WHY——为什么？为什么要这么做？理由何在？原因是什么？.WHAT——是什么？目的是什么？做什么工作？.WHERE——何处？在哪里做？从哪里入手？.WHEN——何时？什么时间完成？什么时机最适宜？.WHO——谁？由谁来承担？谁来完成？谁负责？.HOW ——怎么做？如何提高效率？如何实施？方法怎样？.HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同的特性要因图。

六西格玛绿带手册1.第一章六西格玛管理概述1.1.六西格玛管理的发展1.1.1.1986年起源于摩托罗拉（20世纪90年代末在联合信号、通用电气等企业实施）∙四点计划…全球竞争力…参与式管理…质量改进…摩托罗拉培训与教育中心1.1.2.解决两大问题（企业为何使用？使用的好处？）∙通过快熟的业务改进项目达到短期的财务目标∙在关键人才和核心流程方面为未来的发展积蓄能力1.1.3.六西格玛方法的领导力原则∙整合∙调动∙加速∙控制1.1.4.20世纪90年代联合信号和通用公司成功实施1.1.5.美国质量大师∙休哈特…创立统计过程控制理论（SPC）…1924年5月16日提出世界上第一张控制图…1931年出版《制成品质量的经济控制》…理论…变异是不可避免的…单一的观测几乎不能构成客观决策的依据…引起变异的原因…偶然原因…系统原因…PDCA循环（休哈特提出，戴明推广）∙戴明…给日本民众讲解（SQC）统计质量控制…1951年日本设立戴明奖…戴明本奖…奖励在统计质量管理理论研究和应用研究方面，或统计质量管理的理论普及方面做出突出贡献的个人…由戴明本将委员会推荐产生…戴明实施奖…奖励在开展统计质量管理方面取得显著成绩的企业…由企业提出申请，经实施奖委员会审查通过后授予…戴明主要思想∙朱兰…1928年出版《生产问题的统计方法应用》…1937年将帕累托图原理概念化并应用与质量改进…1945年作为独立的咨询师开展工作…1951年出版《朱兰质量手册》…质量三部曲…质量策划…质量控制…质量改进…《朱兰质量手册》对质量的定…能够满足客户的要求从而使客户感到满意的产品特性…质量意味着免于不良-没有需要重复工作和会导致现场失效客户不满投诉等差错∙费根堡姆…TQC--全面质量管理∙克劳斯比1.1.6.瑞典质量大师∙桑德霍姆1.1.7.日本质量大师∙石川馨…因《质量控制》获得戴明奖…出版《质量控制指南》…因果图发明者…质量管理小组的奠基人之一…全面质量管理就是全公司范围的质量管理1.所有部门参加质量管理2.全员参加质量管理3.综合性质量管理，以质量管理为中心同时推进成本管理∙田口玄一…数理统计应用方面的著名学者…田口方法的创始人（田口方法四大技术）…线外质量控制…线内质量控制…计量管理技术…实验设计技术…戴明本奖获得者…新产品开大过程中三阶段设计思想…系统设计…系统地考虑问题…参数设计…选择参数间最有水平组合…公差设计…最恰当的公差1.2.六西格玛的概念和核心理念1.2.1.六西格玛的概念∙六西格玛是一套系统的、集成的业务改进方法体系，是持续改进企业业务流程，实现客户满意度的管理方法。
