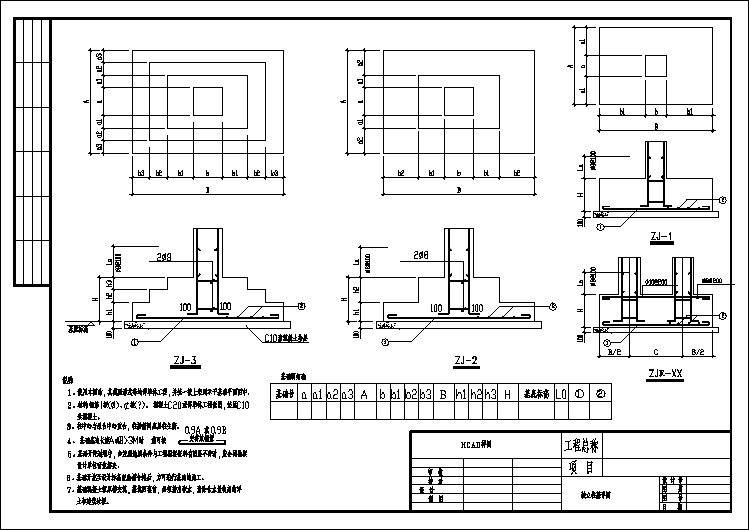

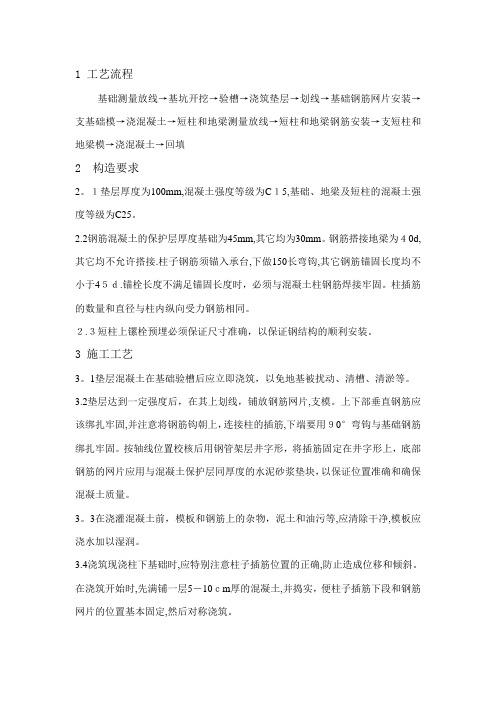

1 工艺流程基础测量放线→基坑开挖→验槽→浇筑垫层→划线→基础钢筋网片安装→支基础模→浇混凝土→短柱和地梁测量放线→短柱和地梁钢筋安装→支短柱和地梁模→浇混凝土→回填2 构造要求2。
１垫层厚度为100mm,混凝土强度等级为C１5,基础、地梁及短柱的混凝土强度等级为C25。
2.2钢筋混凝土的保护层厚度基础为45mm,其它均为30mm。
钢筋搭接地梁为４0d,其它均不允许搭接.柱子钢筋须锚入承台,下做150长弯钩,其它钢筋锚固长度均不小于4５ｄ.锚栓长度不满足锚固长度时，必须与混凝土柱钢筋焊接牢固。
柱插筋的数量和直径与柱内纵向受力钢筋相同。
２.３短柱上镙栓预埋必须保证尺寸准确，以保证钢结构的顺利安装。
3 施工工艺3。
1垫层混凝土在基础验槽后应立即浇筑，以免地基被扰动、清槽、清淤等。
3.2垫层达到一定强度后，在其上划线，铺放钢筋网片,支模。
上下部垂直钢筋应该绑扎牢固,并注意将钢筋钩朝上，连接柱的插筋,下端要用９0°弯钩与基础钢筋绑扎牢固。
按轴线位置校核后用钢管架层井字形，将插筋固定在井字形上，底部钢筋的网片应用与混凝土保护层同厚度的水泥砂浆垫块，以保证位置准确和确保混凝土质量。
3。
3在浇灌混凝土前，模板和钢筋上的杂物，泥土和油污等,应清除干净,模板应浇水加以湿润。
3.4浇筑现浇柱下基础时,应特别注意柱子插筋位置的正确,防止造成位移和倾斜。
在浇筑开始时,先满铺一层5－10ｃm厚的混凝土,并捣实，便柱子插筋下段和钢筋网片的位置基本固定,然后对称浇筑。
3。
５基础混凝土分层连续浇筑完成,对于阶梯形基础,每一台阶高度内应分层浇捣,每浇筑完一台阶应稍停０。
5—1.0h,待其初步获得沉实后,再浇筑上层,以防止下台阶混凝土溢出,在上台阶根部出现烂脖子现象,每一台阶浇完,表面应随即原浆挂平。
3。
6基础上有插筋时，应加以固定,保证插筋位置的正确，防止浇捣混凝土时发生位移。
3．7混凝土浇筑完毕，外露表面应在12h以后浇水养护或者覆盖养护。
独立柱基础施工方案一、方案设计设计理念：根据工程的地质勘察报告和结构设计要求，选择合理的独立柱基础类型，确保结构的安全性和经济性。
基础类型选择：根据地质条件、荷载大小及分布等因素，选择适当的独立柱基础类型，如扩大基础、桩基础等。
设计计算：进行基础承载力和变形验算，确保基础满足设计要求。
二、地面准备清理现场：清除地面上的杂物、垃圾等，保持场地整洁。
场地平整：根据设计要求进行场地平整，确保基础底面标高符合设计要求。
排水设施：设置排水沟和集水井，确保施工现场排水畅通。
三、基础开挖测量定位：根据设计图纸进行基础定位，并进行复核。
土方开挖：按照设计要求进行土方开挖，注意控制开挖深度和边坡稳定性。
验槽：开挖完成后进行验槽，确保基底土质符合设计要求。
四、模板安装模板选择：根据基础形状和尺寸选择合适的模板材料。
模板制作：按照设计图纸进行模板制作，确保尺寸准确、拼接严密。
模板安装：按照设计要求进行模板安装，确保模板位置正确、稳固。
五、钢筋安装钢筋选材：根据设计要求选择合适的钢筋类型和规格。
钢筋加工：按照设计图纸进行钢筋加工，确保尺寸准确、弯曲半径符合要求。
钢筋安装：按照设计要求进行钢筋安装，确保钢筋位置正确、间距均匀。
六、混凝土浇筑混凝土选择：根据设计要求选择合适的混凝土类型和强度等级。
混凝土浇筑：在钢筋安装完成后进行混凝土浇筑，注意控制浇筑速度和振捣方式，确保混凝土密实、无空洞。
混凝土养护：混凝土浇筑完成后进行养护，确保混凝土强度达到设计要求。
七、模板拆除拆模时间：根据混凝土强度发展情况确定拆模时间，避免过早拆模导致结构损坏。
拆模顺序：按照先支后拆、后支先拆的原则进行模板拆除。
拆模注意事项：拆模过程中要注意保护混凝土结构，避免碰撞和损坏。
八、检查验收外观检查：对基础表面进行检查，确保无裂缝、麻面等缺陷。
尺寸检查：对基础尺寸进行测量检查，确保符合设计要求。
强度检测：对基础混凝土进行强度检测，确保达到设计要求。
验收记录：对检查验收情况进行记录并存档备案。
柱下独立基础设计算例设计要求：设计一座独立柱基础，承受一个柱子的荷载。
柱子的尺寸为0.4米×0.4米，柱子的荷载为1000千牛，土壤的容重为18千牛每立方米，承载力因子为3.5，地下水位以下，土壤的重度为15千牛每立方米。
设计流程：1.根据柱子的尺寸，计算出柱子的面积为0.16平方米。
2.根据柱子的荷载和承载力因子，计算出柱子的设计承载力为1000/3.5=285.71千牛。
3.计算柱子的单位面积承载力为285.71/0.16=1785.69千牛每平方米。
4.根据土壤容重和重度，计算出土壤的有效重度为(18-15)=3千牛每立方米。
5.根据单位面积承载力和土壤的有效重度，计算出土壤的承载力为1785.69/3=595.13千牛每平方米。
6.根据柱子的设计承载力和土壤的承载力，计算出柱子的有效直径为285.71/595.13=0.48米。
7.选择柱子的实际直径为0.5米，计算出柱子的截面积为0.1963平方米。
8.根据柱子的截面积和土壤的有效重度，计算出柱子的自重荷载为0.1963×15=2.94千牛。
9.根据柱子的设计承载力和柱子的自重荷载，计算出柱子的荷载调整系数为285.71/2.94=97.1810.根据柱子的设计承载力和荷载调整系数，计算出柱子根底面积为285.71/97.18=2.94平方米。
11.根据柱子根底面积，计算出柱子的底面直径为√(2.94/π)=1.93米。
12.根据柱子的底面直径和柱子的实际直径，选择环形基础，内径为0.5米，外径为2米。
13.根据基础的形状和尺寸，计算出基础的面积为π(2^2-0.5^2)=12.57平方米。
14.根据基础的面积和柱子的底面积，计算出基础的底面压力为285.71/12.57=22.7千牛每平方米。
设计结果：根据上述计算，设计出的柱下独立基础为环形基础，内径为0.5米，外径为2米。
基础的底面压力为22.7千牛每平方米，满足设计要求。
柱下独立基础设计第一节、设计资料本设计为一10层框架结构的基础，楼层建筑高度为37.35m,则柱采用C30的混凝土，基础采用C30的混凝土，做100mmC15素混凝土垫层。
抗震设防烈度为6度，抗震等级为三级，基础设计为阶梯型基础一、地基承载力特征值和基础材料（一）本工程地质情况如下：粘性土，γ=18KN/m 3，ak f =200KN/m 2。
综合考虑建筑物的用途、基础的型式、荷载大小、工程地质及水文地质条件等，持力层考虑为一般土层，ak f =200KN/m 2，基础的埋置深度取d=37.35/15=2.5m 。
基础采用C30混凝土，c f =14.3 N/mm 2 ，f t =1.43N/mm 2 钢筋采用HPB335，y f =300 N/mm 2，钢筋的混凝土保护层厚度为35mm ；垫层采用C15混凝土，厚100mm 。
（二）、确定地基承载力特征值：假设基础宽度小于3米或埋深大于0.5米，按 《建筑地基基础设计规范》（GB50007—2002）式 5.2.4修正a f =ak f +ηb γ(b －3)+ηd γm (d －0.5)=200+1.0×18×(2.5－0.5)=236KN/2m第二节、基础顶面内力组合一、标准组合由PK 计算结果查得柱1柱底标准组合，分别取三组内力组合：弯矩 KN ·m 轴力 KN 剪力KN （1）轴力最大max N -118.64 2686.98 -39.62 （2）弯矩最大max M -185.25 2643.05 -58.94 （3）弯矩、剪力都较大 -185.01 2671.09 -58.71二、基本组合（1.35×标准组合）弯矩 KN ·m 轴力 KN 剪力KN（1）轴力最大max N -160.16 3627.42 -53.49 （2）弯矩最大max M -250.09 3568.12 -79.57 （3）弯矩、剪力都较大 -249.76 3605.97 -79.26第三节、取第一组轴力最大max N 来确定柱1基础底面尺寸bXL ：一、 考虑偏心作用，取0A =1.2×a G Nf dγ-=1.2×2686.98/（227－18×2）=16.92m 。
独立柱基础计算书一、基础类型及计算形式基础类型：阶梯柱基计算形式：验算截面尺寸二、依据规范《建筑地基基础设计规范》（GB 50007--2002）《混凝土结构设计规范》（GB 50010--2002）三、几何数据及材料特性基础（J-1）几何数据：B1 = 1250mm, W1 = 1250mmH1 = 300mm, H2 = 300mmB = 400mm, H = 400mmB3 = 1400mm, W3 = 1400mm基础沿x方向的长度l= 2B1= 2.50 m基础沿y方向的长度b= 2W1= 2.50 m埋深d= 1200mm a s= 70mm材料特性：混凝土：C25 钢筋：HRB335(20MnSi)四、荷载数据1．作用在基础顶部的基本组合荷载竖向荷载F= 778.00kN基础自重和基础上的土重为:G= 1.35×γm×l×b×d= 1.35×20.0×2.50×2.50×1.20 = 202.5kN M x= 0.00kN·m M y= 0.00kN·mV x= 0.00kN V y= 0.00kN2．作用在基础底部的弯矩设计值绕X轴弯矩: M0x= M x- V y×(H1+ H2) = 0.00 - 0.00 ×(0.30 + 0.30) = 0.00kN·m绕Y轴弯矩: M0y= M y+ V x×(H1+ H2) = 0.00 + 0.00 ×(0.30 + 0.30) = 0.00kN·m3．折减系数K s= 1.35五、修正地基承载力计算公式：《建筑地基基础设计规范》（GB 50007--2002）(5.2.4)f a= f ak+ ηbγ(b- 3) + ηdγm(d- 0.5) (式5.2.4)式中: f ak= 120.00 kPaηb= 0.00，ηd= 2.00γ= 18.00kN/m3γm= 18.00kN/m3b= 2.50m, d= 1.20m如果b＜3m，按b= 3m; 如果b> 6m，按b= 6m如果d＜0.5m, 按d= 0.5mf a= f ak+ ηbγ(b- 3) + ηdγm(d- 0.5)= 120.00 + 0.00×18.00×(3.00 - 3.00) + 2.00×18.00×(1.20 - 0.50)= 145.20 kPa修正后的地基承载力特征值f a= 145.20 kPa六、轴心荷载作用下地基承载力验算p k= (F k＋G k)/A其中：A= 2.50×2.50 = 6.25m2F k s= 778.00G k= G/1.35 = 202.5/1.35 = 150.00kNp k= 143.5kPa ≤f a, 满足要求七、基础抗冲切验算计算公式：按《建筑地基基础设计规范》（GB 50007--2002）下列公式验算：F l≤0.7βhp f t a m h0(8.2.7-1)αm= (a t＋a b)/2 (8.2.7-2)F l= p j A l(8.2.7-3)1．基底最大净反力基底平均净反力p c= 168.05 kPa基底最大净反力p j= p jx+ p jy- p c=168.05+168.05-168.05 = 168.05 k Pa2．柱子对基础的冲切验算：X方向：基础有效高度：h0=( h0x+h0y)/2=(550+530)/2=540mmA lx=0.5*(2.5+(2.5-0.51*2))*0.51=1.015 m2A lx= 1.015m2F lx= p j×A lx= 124.48 ×1.015 = 126.35kNa mx=( a t+a b)/2=(1400*2+540*2)/2=0.94mF lx≤0.7×βhp×f t×a mx×h0= 0.7×1.00×1.27×0.94×0.54×1000= 451.00kN, 满足要求Y方向：A ly= 1.015m2F ly= p j×A ly= 124.48 ×1.015 = 126.35kNa my= (a t+a b)/2 = =(400+400*540*2)/2=0.94mF ly≤0.7×βhp×f t×a my×h0= 0.7×1.00×1.27×0.94×0.54×1000= 451.00kN, 满足要求3．变阶处基础的冲切验算：X方向：基础有效高度：h0=( h0x+h0y)/2=(250+230)/2=240mmA lx=0.5*(1.4+(1.4-0.50*2))*0.5=0.45 m2A lx= 0.45m2F lx= p j×A lx= 124.48 ×0.45 = 56.02kNa mx= (a t+a b)/2 a m=( a t+a b)/2 =(1.40+1.40+0.24*2)/2=1.64mF lx≤0.7×βhp×f t×a mx×h0= 0.7×1.00×1.27×1.64×0.24×1000= 349.91kN, 满足要求Y方向：A ly= 0.45m2F ly= p j×A ly= 124.48 ×0.45 = 56.02kNa my= (a t+a b)/2 a m=( a t+a b)/2 =(1.40*2+0.24*2)/2=1.64mF ly≤0.7×βhp×f t×a mx×h0= 0.7×1.00×1.27×1.64×0.24×1000= 349.91kN, 满足要求八、基础局部受压验算计算公式：《混凝土结构设计规范》（7.8.1-1）F l≤1.35×βc×βl×f c×A ln局部荷载设计值：F l= 778.00*1.35kN＝1050.3 kN混凝土局部受压面积：A ln= b c×h c= 0.40×0.40 = 0.16m2混凝土受压时计算底面积：A b= 6.25m2混凝土受压时强度提高系数：1.35×βc×βl×f c×A ln= 1.35×1.00×6.25×12700.00×0.16= 17145.00 kN > F l= 778.00 kN 满足要求！九、受弯计算结果1．柱根部受弯计算：轴心荷载作用下截面基底反力设计值：Ⅰ-Ⅰ截面处弯矩设计值：a1= 2.50/2 - 0.40/2 = 1.05*1.35= 225.11kN·mX方向计算面积：1488mm2根据《混凝土结构设计规范》第9.5.2条，取最小配筋率为0.15％,X方向构造配筋面积：2250.00mm2Y方向计算面积：1488mm2,Y方向构造配筋面积：2250.00mm22．变阶处受弯计算：轴心荷载作用下截面基底反力设计值：Ⅱ-Ⅱ截面处弯矩设计值：a1= 2.50/2 - 1.40/2 = 0.55*1.35= 73.20kN·mX方向计算面积：1129.58mm2根据《混凝土结构设计规范》第9.5.2条，取最小配筋率为0.15％,X方向构造配筋面积：1125.00mm2Y方向计算面积：1129.58mm2,Y方向构造配筋面积：1125.00mm2X方向弯矩计算结果:计算面积：2250.00mm2采用方案：B12@130X方向钢筋总根数为: 20实配面积：2262mm2Y方向弯矩计算结果:计算面积：2250.00mm2采用方案：B12@130Y方向钢筋总根数为: 20实配面积：2262mm2。
独立柱基础施工方案独立柱基础施工方案为了保证基础工程的顺利进行，不影响整体工期，我们将开挖土方统一平衡运至房屋建筑以外的附属工程部分，如环型跑道和篮球场。
在该范围的土方堆码平衡至设计高度后，再将开挖土方就近堆码在学校规划的其他场地内备用回填。
回填边沿距离基坑开挖边沿必须大于10m以上，同时不得占用现场临时设施的钢筋房和周转材料的堆场。
所有独立柱基础采用大型机械整体开挖，开挖深度为设计标高以上200mm范围内。
严禁扰动地基土层。
待通过地基土层检验能够达到设计要求的前提下，将遗留的土层采用人工开挖的方式逐层清理至设计高度位置，并立即进行轴线校核。
核实准确后，将该范围的地基立即进行垫层封底，保护好地基，避免扰动和被雨水浸泡。
为了防止出现局部高切坡或边沿土方堆码无法开挖的深基坑，采用整体大开挖至-5.00m位置后再逐个开挖独立柱基础。
在基坑开挖成型后搭设人员上下楼梯通道，每栋至少搭设一个，以保证作业人员上下安全。
在已经封闭的基坑混凝土垫层上进行轴线的投测和校核，轴线投测完毕后必须立即进行闭合检查，将误差控制在规定范围内。
对开挖成型的基坑在各种准备工序完善且自检合格后，组织各参建单位进行验收，同时作好验收资料手续的完善，对成型的基坑进行现场摄像和录影，作好隐蔽前的情况记录。
根据基础断面的不同，逐个投测出基础的模板边线，上部柱子钢筋的摆放位置，并设置不同方向的控制点，用于浇筑成型后的校核控制。
首先对进场钢筋进行力学性能复检，严禁使用复检不合格钢材。
根据已经开挖校核的轴线和标高，确定独立柱基础中上部钢筋的下料长度，以及设计图纸中钢筋的规格、型号、箍筋间距以及保护层厚度等进行钢筋的绑扎和焊接固定，在指定地点堆放整齐备用。
2、根据现场实际情况和项目部的指令，逐步将绑扎成型的独立柱基础底板钢筋和上部钢筋固定在位，并在竖向钢筋上控制好基础承台混凝土浇筑的高度。
3、独立柱基础第一次竖向钢筋必须超出±0.00以上，并满足规范要求的规定，符合《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101—1第36页中焊接连接大样图的要求。
深基坑独立柱基础模板施工方案（DOC 36页）图4-3 基础承台与基础梁连接处梁底加固方式4.2 深基坑设备基础模板4.2.1 垫层施工4.2.1.1测量放线将标高导至基坑底，控制好基坑底标高。
4.2.1.2施工方法选用100×100mm木方，Ø12钢筋棍内外固定，间距300mm。
拉通线控制垫层顶标高。
4.2.2 集水坑模板支设（钢管配60U 形托）Φ14托模筋水平支撑间距500横楞间距500多层板100*100木方龙骨间距300100*100木方焊接固定φ25钢筋撑模杆,按线支设模板，侧模背面设置50×100方做龙骨再支设横撑和斜撑固定集水坑侧模，并保证集水坑侧模垂直度。
b) 为保证模板的垂直度、平整度，安装前先在坑侧竖向主钢筋上捆绑钢筋保护层垫块，限制坑模侧向移位。
c ）集水坑模板拆除，先拆横撑和斜撑再拆去主龙骨和侧模，拆除模板时不得使用大锤猛压以防模板摔裂不会破坏棱角。
d)模板拆除后及时清理模板上砼残渣，拆下的配件及时收集，集中管理。
4.2.3基础导墙模板支设4.2.3.1 导墙模板支设底板混凝土厚度最小250mm ，最大2200mm ，基础外侧面采用240mm 厚砖砌胎模，胎模高度为在筏板厚度的基础上增加50mm ，胎模内侧面20mm 厚1：3水泥砂浆抹光。
抹灰时要保证防水基层的阴阳角圆弧半径为50mm 。
砖胎模砌筑完毕达到一定强度后，砖墙外与土壁间空隙用素土分层夯实，回填三分之二高度。
胎膜部位外防水施工采用“外防内贴法”施工。
砖胎模施工简示图如下： C35基础筏板C20细石砼保护层50厚SBS防水层C15基础垫层100厚边坡基础筏板上表面砖保护防水层止水钢板基础导墙模板支设示意图外墙直径16mm对拉螺栓止水片直径48mm钢管制作成“U”形箍砖胎模2:8灰土回填夯实图4-5 防水导墙模板支设4.2.3.2 基础内侧吊模支设如图4-3 。
4.2.4设备基础外墙模板设计本工程设备基础墙体厚度最小350mm ，最厚2400mm ，使用多层板，多层板用方木顶紧，竖向48mm*3.0mm 双钢管间距500 mm,水平向内龙骨木方间距200mm ，外墙使用直径Φ18的穿墙螺栓（中间有橡胶止水环）连接紧固。
1、编制根据 (1)2、工程概况 (1)3、施工布署 (2)4、施工措施 (4)5、安全保证措施 (30)6、质量保证措施 (33)1、编制根据1、本工程施工图纸；2、本工程施工协议；3、本工程施工组织设计；4、我司旳技术、机械设备装备状况及现场技术经济条件。
5、根据GB/T19001质量原则编制旳质量管理体系文献。
6、根据GB/T24001环境管理原则编制旳环境管理体系文献，根据GB/T28001职业健康管理原则编制旳职业健康管理体系文献。
7、国家和行业现行施工质量验收规范、规程、原则以及四川省、雅安市有关建筑施工管理旳有关规定。
8、现场实际状况。
2、工程概况2.1 工程基本概况2.2 工程设计概况1.抗震设防烈度 :7度(设计基当地震加速度值0.10g)，设计地震分组第二组。
2.风荷载:基本风压为0.3kN/m 2， 地面粗糙度B 类。
3.场地所处环境类别为Ⅱ类，场地地下水及土对混凝土构造及钢筋混凝土构造中旳钢筋具微腐蚀性。
4.本工程构造旳重要使用功能为旅馆，建筑抗震设防类别为丙类。
5.本工程建筑构造安全等级为二级，基础设计等级为丙级。
建筑物耐火等级详建施。
6.本工程主体构造钢框架构造，基础为柱下独立基础。
抗震等级：混凝土框架为三级；钢框架为四级。
3、施工布署 3.1 总体布署本工程共分为4部分为新建建筑物：合院、后勤楼、厨房、电梯、牌坊。
重要流程详见下图：3.2 进度控制根据总进度计划规定，整个新建部分建筑物土建和钢构造旳施工周期为30天。
3.3 机械配置本工程独立柱基础施工机具设备详见下表：3.4 劳动力安排4、施工措施4.1 准备工作1、基础承台施工完毕；2、现场道路畅通；3、模板架体等材料机具及劳动力准备；4、厂家供应商准备；5、熟悉图纸，尤其对特殊部位处理。
4.2 测量控制1、轴线测设。
运用建设单位提供旳控制点将各轴线采用极坐标法所有予以定位，各控制轴线，设置控制点，并用混凝土作好保护。
俊峰•香格里拉五组团45~50#住宅及8#车库（独立柱基本某些）基本施工方案目录一、工程概况及特点 ...................... 错误!未定义书签。
二、场地工程地质条件 .................... 错误!未定义书签。
三、土方开挖作业条件：................... 错误!未定义书签。
四、实行方案 ............................ 错误!未定义书签。
1、基坑土方开挖....................... 错误!未定义书签。
2、基本垫层施工....................... 错误!未定义书签。
3、钢筋绑扎........................... 错误!未定义书签。
4、支模............................... 错误!未定义书签。
5、现浇砼............................. 错误!未定义书签。
6、试件制作........................... 错误!未定义书签。
7、土方回填........................... 错误!未定义书签。
五、质量规定 ............................ 错误!未定义书签。
六、土方开挖后监测办法................... 错误!未定义书签。
七、质量保证办法 ........................ 错误!未定义书签。
八、成品保护 ............................ 错误!未定义书签。
九、质量通病防冶 ........................ 错误!未定义书签。
十、安全技术办法 ........................ 错误!未定义书签。
十一、注意事项 .......................... 错误!未定义书签。
十二、工期保证办法 ...................... 错误!未定义书签。
第一章工程概况及特点本项目总建筑面积40605.24m2，其中地上建筑面积30192.88m2，地下建筑面积10412.36m2。
项目地址位于重庆市沙坪坝石井坡。
本项目45#至50#楼建筑均为多层建筑，构造安全级别二级，建筑层数为6层，抗震级别均为四级，抗震设防烈度为6度，耐火级别为二级，构造类型为现浇钢筋混凝土多层剪力墙构造，其合理使用年限为50年。
第二章场地工程地质条件依照地质勘察资料,建筑场地地质由页岩及砂岩构成，岩石走向与水平面成45度夹角，断层较多。
第三章土方开挖作业条件1、土方开挖前，应摸清地下管线等障碍物，并应依照施工方案规定施工，将施工区域内地上、地下障碍物清除和解决完毕。
2、建筑物或构筑物位置或场地定位控制线（柱），及时控制好开挖标高及工作面，原则水平桩及基糟灰线尺寸，必要通过检查合格，并办完预检手续，及时进行垫层施工。
3、场地内表面要清理平整，做好排水坡度，在施工区域内，要挖暂时性排水沟。
4、夜间施工时，应合理安排工序，防止错挖或超挖。
施工场地应依照需要安装照明设施，在危险地段应设立明显标志。
5、开挖基坑（糟）时，依照工程地质资料，制定相应方案。
6、熟悉图纸，做好技术交底。
第四章实行方案1、基坑土方开挖直接挖至设计基本土方底标高，未达到设计基本地基持力层某些，继续挖至设计地基持力层，达到可塑粘土和地勘报告资料相符合为准，经地基验槽合格后，超挖某些采用C15砼换填至设计基本底标高为准。
1.1、土方开挖机械设备配备，针对基本开挖深度不同样，独立基本栋号开挖深度2米～3米，开挖量大，某些土方进行场外运送。
采用两台日立250挖机和三辆运送车。
桩基本开挖深度1米左右，采用两台小松56挖机同步开挖。
1.2、边坡防护，本工程独立基本基本开挖深度最深在3米左右，方坡系数为1：0.6，边坡稳定，不采用边坡防护，对局部土质较差边坡采用打木桩。
1.3、基本土方工程挖至设计标高时，必要采用降水办法。
在基本外边距基本边线1.5m处挖吸水土坑，每栋基本可挖三个深0.8m宽、长1.2m吸水坑，基本承台处0.7m挖排水沟流向吸水坑，便于排基坑内积水，以免基本土方被水浸泡。
1.4、深度超过3m深基坑周边必要采用安全防护办法，周边搭钢管护栏，高度1.2m，护栏横杆距离不不不大于0.4m，立杆间距不不不大于 1.5m，所有封密目网，设安全警示标志，以保证施工和作业人员人身安全，基坑上部周边5m内不得堆积余土，以免土荷载压塌基坑边坡，影响基坑作业人员人身安全，在进入深基坑施工时，必要用钢管脚手架搭设1.2m宽料道，上部铺满40厚3m长木板，钉防漏条，斜道必要搭设牢固，上部设扶手，便于在基坑作业人员上下。
1.5、基本放线，高程控制。
依照建设单位提供坐标点，引测在轴线外3m，采用木桩打入土中钉上小元钉，用20砼现浇固定轴线桩。
固定轴线桩砼400×400×200。
在施工基本土方工程机械不易压着而损坏部位设立，基本高程控制按建设单位提供高程点544.616m对该片区基本高程和建筑物±0.00高程控制。
基本土方工程轴线检测和基本宽度和长度检查，采用经纬仪从引测轴线桩向基坑投视，将四角轴线投视在基坑内，打木桩，钉上小元钉，按设计图纸尺寸进行复核，偏差值不大于5mm方可使用。
检查各独立柱基和条形基本土方基底尺寸，拉中线两边丈量，对不大于设计基底某些采用人工清边直到满足设计规定土方基底尺寸为准。
基本土方工程高程按设计基本垫层下土方高程进行检底±20mm为合格。
2、基本垫层施工依照设计基本施工图，对各独立柱基、条形基本大样图各条边加大100进行支模，按设计基底高程进行抄平，固定模板，检查各独立柱基垫层、条形基本垫层与设计尺寸与否符合，浮现偏差及时纠正。
经检查符合设计图纸规定后，方可现浇C15砼垫层，垫层必要浇捣密实平整，便于上部工序弹基本墨线。
3.钢筋绑扎按设计图纸全数检查，绑扎采用所有绑扎，无缺扣、松扣。
柱钢筋插入基板内与基板钢筋连接，平直某些不不大于150。
柱插筋四角某些采用焊接与基板钢筋连接，焊缝长度12d。
（单面焊）焊缝必要饱满无夹渣某些，以保证现浇砼柱主筋不位移。
基本有两层，钢筋某些必要采用Φ14铁马支撑上部钢筋间距@800，基本钢筋绑扎前必要先清理基坑内杂物，以免污染钢筋。
4.支模模板几何尺寸必要符合设计图纸规定，模板采用大模拼装组合，钢管、扣件固定。
必要做到拼缝严密、垂直、不晃动，有足够刚度和稳定性。
模板上口水平高程与设计高程必要一致，±4mm为合格，超过某些应调节。
5、现浇砼应对各部位钢筋、模板全数按设计图纸检查，自检合格后，在报监理公司、质检部门检查合格后，监理公司签发混凝土浇筑令后，方可进行。
现浇混凝土配料、搅拌，必要严格按照实验室混凝土配合比告知单执行，严格控制水灰比，对含泥量不不大于3%砾石必要冲洗干净方可进行搅拌混凝土。
混凝土捣固采用φ50插入式振动棒进行捣固，禁止欠振和漏振现象浮现。
混凝土浇注成型后必要做到几何尺寸规范、密实、平整，无蜂窝、麻面和露筋现象，无胀模现象。
用自来水养护不不大于10天，每天三遍。
保证混凝土强度达到设计规定和混凝土验收规范规定。
6、试件制作采用现场随机取样，每一次取2组，一组为原则养护，一组为同条件。
7、土方回填基本土方回填必要采用分层夯实。
每一次回填厚度为250，回填土方压实系数不不大于94%，承载力特性值不不大于120Kpa。
第五章质量规定柱基、基坑、基槽和管沟基底土质必要符合设计规定，并禁止扰动。
容许偏差项目，见下表第六章土方开挖后监测办法观测要做到“三固定”，即固定观测时间、人员、仪器（线路），平时目测相结合，发现异常，及时采用应急办法。
第七章质量保证办法本工程施工实行优质管理，质量第一，严格管理，精心操作，提高全体施工人员质量意识和工作质量。
施工中严格按设计和关于操作规程进行。
1、履行项目法管理，组织一种强有力项目管理班子，做好与甲方、监理、设计院、质监部门密切配合，及时解决好工地上各工序间协调工作。
保证施工中认真执行设计、施工规范、规程质量验评原则。
2、贯彻“谁施工操作，谁负责质量”原则，执行质量一票否决权规定。
3、施工前质量控制：3.1充分理解现场工程水文地质资料和设计规定。
3.2熟悉施工图，熟悉工序流程、质量原则、安全规定，进行技术交底。
3.3对操作工人验证上岗，签定质量安全责任合同。
3.4对基坑平面位置及水准高程测量要有明确根据和现场确认核准。
3.5现场准备1000平方米彩条布，如遇土方边坡防护未到位时，遇到大雨、暴雨能覆盖边坡。
4、施工中质量控制：规定及时地做好隐蔽工程记录和技术资料收集工作，做到工程技术资料齐全，精确无误。
第八章成品保护1.对定位原则桩、轴线引桩、原则水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。
并应经常测量和校核其平面位置、水平标高和边坡度与否符合设计规定。
定位原则和原则水准点，也应定期复测检查与否对的。
2.土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。
必要时，与设计单位或建筑单位协商采用防护办法，并在施工中进行沉降和位移观测，并记录。
3.施工中如发既有文物或古墓等，应妥善保护，并应及时报请本地关于部门解决后，方可继续施工。
如发既有测量用永久性标桩或地质部门设立长期观测点等，应加以保护。
在敷设地上或地下管道、电缆地段进行土方施工时，应事先获得关于管理部门书面批准，施工中应采用办法，以防损坏管线。
第九章质量通病防冶4.基底超挖：开挖基坑（槽）或管沟均不得超过基底标高。
如个别地方超挖时，其解决办法应获得设计单位批准，不得擅自解决。
5.基底未保护：基坑（槽）开挖后应尽量减少对基土扰动。
如基本不能及时施工时，可在基底标高以上留出0.3m厚土层，待做基本时再挖掉。
6.施工顺序不合理：土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。
7.开挖尺寸局限性：基坑（槽）或管沟底部开挖宽度，除构造宽度外，应依照施工需要增长工作面宽度。
如排水设施、支撑构造所需宽度，在开挖前均应考虑。
8.基坑（槽）或管沟边坡不直不平，基底不平：应加强检查，随挖随修，并要验收。
9.当多台反铲同步作业时，至少应当保持有效距离5米以上，人工捡底时之间有效距离为2米以上。
第十章安全技术办法本工程施工时，应认真贯彻“安全第一、防止为主”方针。
切实加强劳动保护，做到安全和文明施工。
结合本工程实际状况，详细规定如下：10.1 建立安全生产管理保证体系：10.1.1制定各层次安全生产责任制，从项目经理到班组长和每个职工，责任分解，层层贯彻。
10.1.2工人进场实行三级教诲。
