辽宁沈阳市第二中学物理第十章 静电场中的能量精选测试卷专题练习

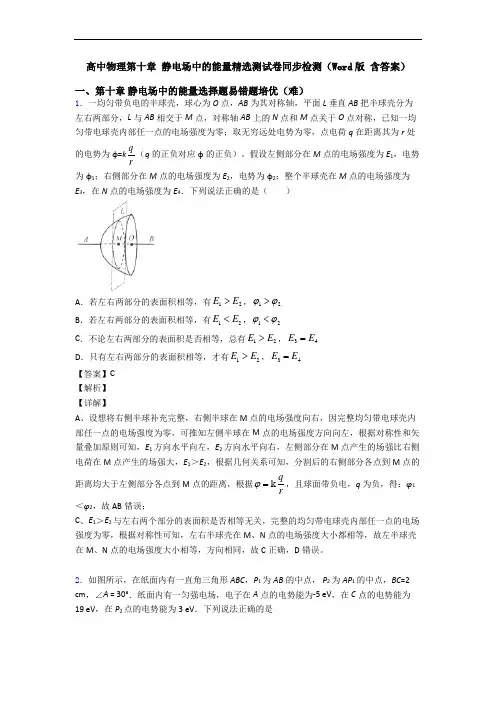

高中物理第十章 静电场中的能量精选测试卷同步检测（Word 版 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E = 【答案】C 【解析】 【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据k qrϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。

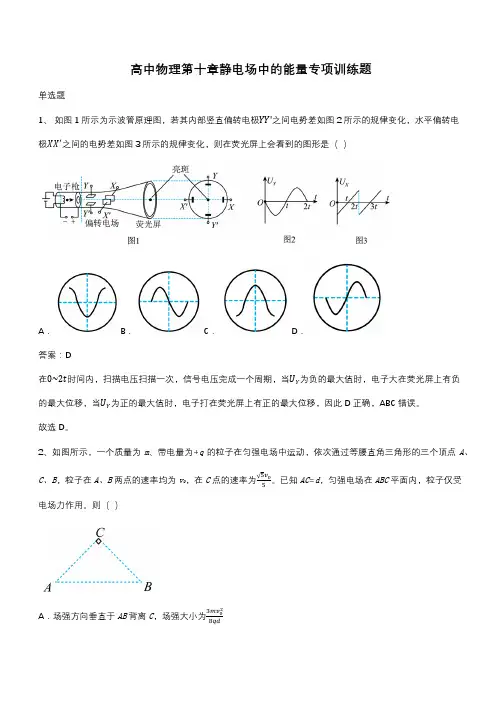

高中物理第十章静电场中的能量专项训练题单选题1、 如图1所示为示波管原理图，若其内部竖直偏转电极YYʹ之间电势差如图2所示的规律变化，水平偏转电极XX ′之间的电势差如图3所示的规律变化，则在荧光屏上会看到的图形是（ ）A ．B ．C ．D ．答案：D在0~2t 时间内，扫描电压扫描一次，信号电压完成一个周期，当U Y 为负的最大值时，电子大在荧光屏上有负的最大位移，当U Y 为正的最大值时，电子打在荧光屏上有正的最大位移，因此D 正确，ABC 错误。

故选D 。

2、如图所示，一个质量为m 、带电量为+q 的粒子在匀强电场中运动，依次通过等腰直角三角形的三个顶点A 、C 、B ，粒子在A 、B 两点的速率均为v 0，在C 点的速率为√5v 05。

已知AC =d ，匀强电场在ABC 平面内，粒子仅受电场力作用。

则（ ）A ．场强方向垂直于AB 背离C ，场强大小为3mv 028qdB ．场强方向垂直于AB 指向C ，场强大小为2√2mv 025qd C ．场强方向垂直于AB 指向C ，场强大小为3mv 028qdD ．场强方向垂直于AB 背离C ，场强大小为2√2mv 025qd答案：D由题意粒子在A 、B 两点的速率相等，对带电粒子从A 到B ，根据动能定理得qU AB =12mv A 2−12mv B 2=0解得U AB =0因为U AB =φA ﹣φB即φA =φB ，故AB 两点的连线为等势线，电场强度的方向垂直于AB 连线。

对粒子从C 到B ，根据动能定理得qU CB =12mv 02−12m(√5v 05)2解得U CB =2mv 025q即C 点电势高于B 点电势，根据沿电场线电势降低可知，场强方向垂直AB 背离C 。

由题意C 点到AB 的距离为d 1=√2d2根据匀强电场场强的表达式得E =Ud 1=2mv 025q √2d 2=2√2mv 025qd故D 正确，ABC 错误。

故选D 。

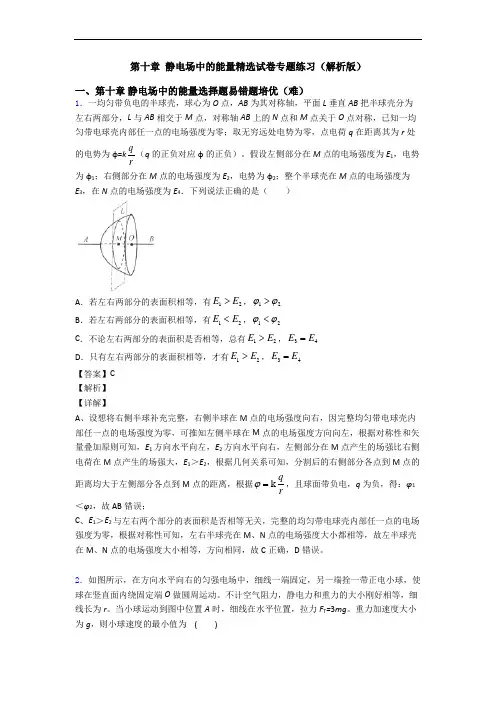

第十章 静电场中的能量精选试卷专题练习（解析版）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=k q r（q 的正负对应φ的正负）。

假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E =【答案】C【解析】【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据kq rϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。

2．如图所示，在方向水平向右的匀强电场中，细线一端固定，另一端拴一带正电小球，使球在竖直面内绕固定端O 做圆周运动。

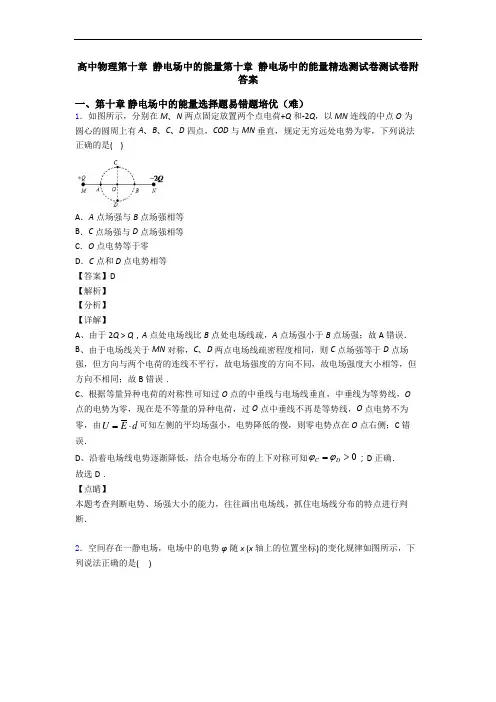

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷测试卷附答案一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。

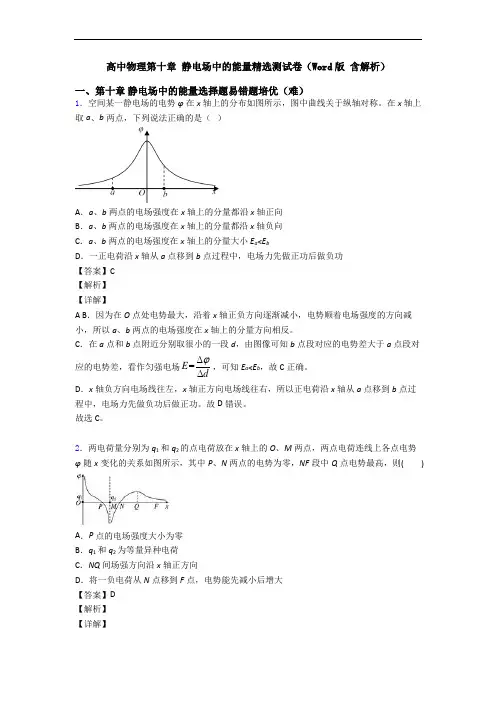

高中物理第十章静电场中的能量精选测试卷（Word版含解析）一、第十章静电场中的能量选择题易错题培优（难）1．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。

在x轴上取a、b两点，下列说法正确的是（）A．a、b两点的电场强度在x轴上的分量都沿x轴正向B．a、b两点的电场强度在x轴上的分量都沿x轴负向C．a、b两点的电场强度在x轴上的分量大小E a<E bD．一正电荷沿x轴从a点移到b点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B．因为在O点处电势最大，沿着x轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a、b两点的电场强度在x轴上的分量方向相反。

C．在a点和b点附近分别取很小的一段d，由图像可知b点段对应的电势差大于a点段对应的电势差，看作匀强电场Δ=ΔEd，可知E a<E b，故C正确。

D．x轴负方向电场线往左，x轴正方向电场线往右，所以正电荷沿x轴从a点移到b点过程中，电场力先做负功后做正功。

故D错误。

故选C。

2．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两点电荷连线上各点电势φ随x变化的关系如图所示，其中P、N两点的电势为零，NF段中Q点电势最高，则()A．P点的电场强度大小为零B．q1和q2为等量异种电荷C．NQ间场强方向沿x轴正方向D．将一负电荷从N点移到F点，电势能先减小后增大【答案】D【解析】【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

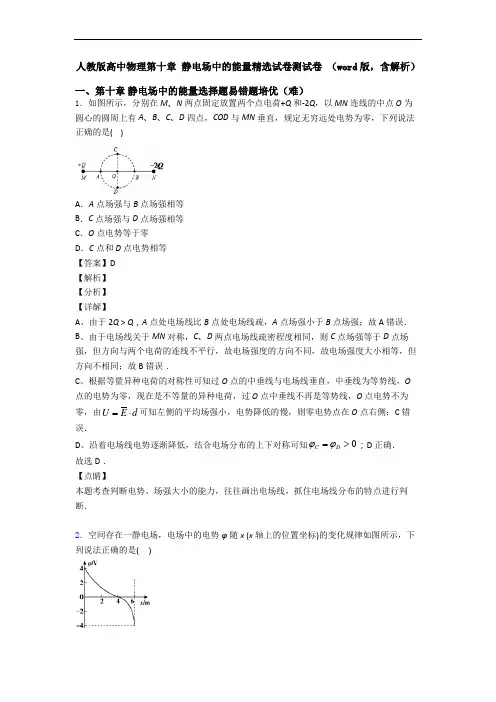

人教版高中物理第十章 静电场中的能量精选试卷测试卷 （word 版，含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV 【答案】D 【解析】 【分析】 【详解】 A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ． 【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

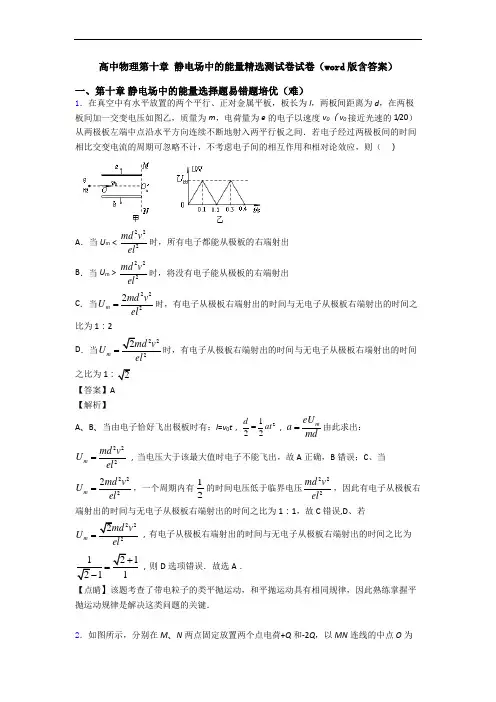

高中物理第十章 静电场中的能量精选测试卷试卷（word 版含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出 B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当2222m md v U el=时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若2222m md v U el=，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．3．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV【答案】D 【解析】 【分析】 【详解】 A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ． 【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．4．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

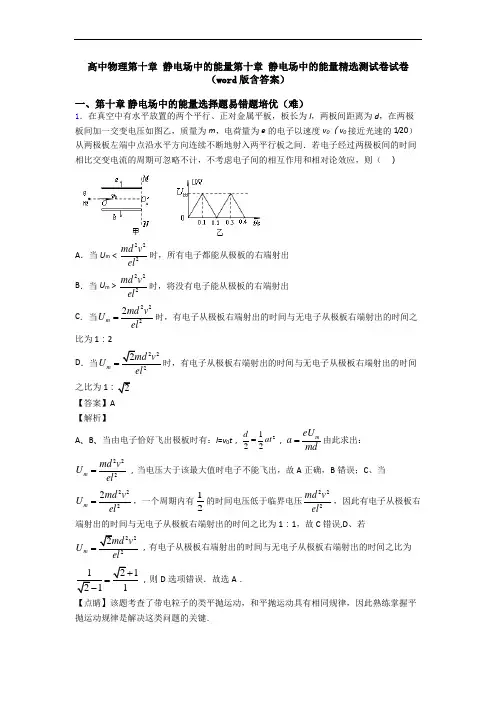

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷试卷（word 版含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当222m md v U =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若222m md v U =，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

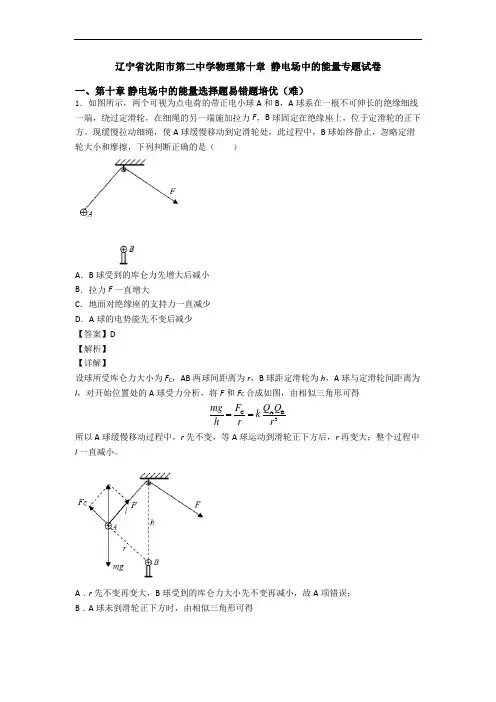

辽宁省沈阳市第二中学物理第十章 静电场中的能量专题试卷一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少【答案】D【解析】【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得C AB 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。

A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误；B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h= 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B 2Q Q F kmg r+= 所以F 再增大，故B 项错误； C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。

2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV【答案】D【解析】【分析】【详解】A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ．【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，圆上有三点A 、B 、C ，其中A 与C 的连线为直径，∠A ＝30°。

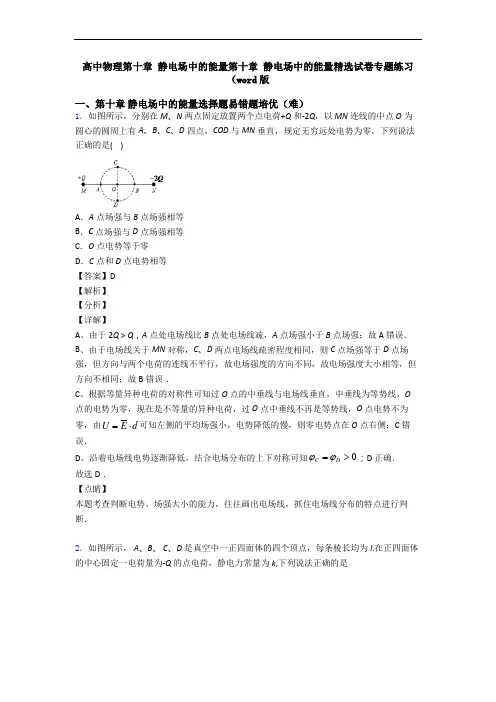

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷专题练习（word 版一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．如图所示， A 、B 、 C 、D 是真空中一正四面体的四个顶点，每条棱长均为l .在正四面体的中心固定一电荷量为-Q 的点电荷，静电力常量为k ,下列说法正确的是A．A 、B 两点的场强相同B ．A 点电场强度大小为283kQl C ．A 点电势高于C 点电势D ．将一正电荷从A 点沿直线移动到B 点的过程中，电场力一直不做功 【答案】B 【解析】由于点电荷在正四面体的中心，由对称性可知，A 、B 两点的场强大小相等，但是方向不同，故A 错误；由立体几何知识，可知正四面体的中心到顶点的距离为6l ，由222836KQ KQ kQE r l l ===⎛⎫⎪⎝⎭，故B 正确；电势为标量，由对称性可知A 点电势等于C 点电势，故C 错误；从A 点沿直线移动到B 点的过程中电势先降低再升高，对于正电荷而言，其电势能先变小再变大，所以电场力先做正功，再做负功，故D 错误．3．如图所示，在纸面内有一直角三角形ABC ，P 1为AB 的中点， P 2为AP 1的中点，BC =2 cm ，∠A = 30°．纸面内有一匀强电场，电子在A 点的电势能为-5 eV ，在C 点的电势能为19 eV ，在P 2点的电势能为3 eV ．下列说法正确的是A ．A 点的电势为-5 VB ．B 点的电势为-19 VC ．该电场的电场强度方向由B 点指向A 点D ．该电场的电场强度大小为800 V/m 【答案】D 【解析】 【分析】【详解】A．由公式pEqϕ=可知，pAA5eV5VEq eϕ-===-故A错误．B．A到P2的电势差为2A5(3)V8VPUϕϕ=-=--=B A4548V27VUϕϕ=-=-⨯=-故B错误．C．A点到B点电势均匀降落，设P1与B的中点为P3,该点电势为：3A3538V19VPUϕϕ=-=-⨯=-Cp19eV19VCEq eϕ===--P3点与C为等势点，连接两点的直线为等势线，如图虚线P3C所示．由几何关系知，P3C与AB垂直，所以AB为电场线，又因为电场线方向由电势高指向电势低，所以该电场的电场强度方向是由A点指向B点，故C错误．D．P3与C为等势点，该电场的电场强度方向是由A点指向B点，所以场强为：28V/cm800V/m1UEAP===故D正确．4．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能E P与位移x的关系如图所示，下列图象中合理的是（）A．电场强度与位移关系B．粒子动能与位移关系C．粒子速度与位移关系D．粒子加速度与位移关系【答案】D【解析】试题分析：粒子仅受电场力作用，做初速度为零的加速直线运动；根据功能关系得到Ep﹣x图象的斜率的含义，得出电场力的变化情况；然后结合加速度的含义判断加速度随着位移的变化情况．解：粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：F=||，即Ep﹣x图象上某点的切线的斜率表示电场力；A、Ep﹣x图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据E=，故电场强度也逐渐减小；故A错误；B、根据动能定理，有：F•△x=△Ek，故Ek﹣x图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B图矛盾，故B错误；C、题图v﹣x图象是直线，相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误；D、粒子做加速度减小的加速运动，故D正确；故选D．【点评】本题切入点在于根据Ep﹣x图象得到电场力的变化规律，突破口在于根据牛顿第二定律得到加速度的变化规律，然后结合动能定理分析；不难．5．如图甲所示，a、b是一条竖直电场线上的两点，一带正电的粒子从a运动到b的速度—时间图象如图乙所示，则下列判断正确的是A．b点的电场方向为竖直向下B．a点的电场强度比b点的大C．粒子从a到b的过程中电势能先减小后增大D．粒子从a到b的过程中机械能先增大后减小【答案】B【解析】【详解】A.粒子在a点时受到的电场力方向向上，大小大于重力，所以电场的方向为竖直向上，故A错误；B.粒子在b点时受到的电场力小于重力，所以a点的电场强度比b点的大，故B正确；C.粒子从a到b的过程中电场力一直做正功，所以电势能一直减小，故C错误；D.粒子从a到b的过程中，除重力做负功外，只有电场力做正功，则机械能一直增大，故D错误。

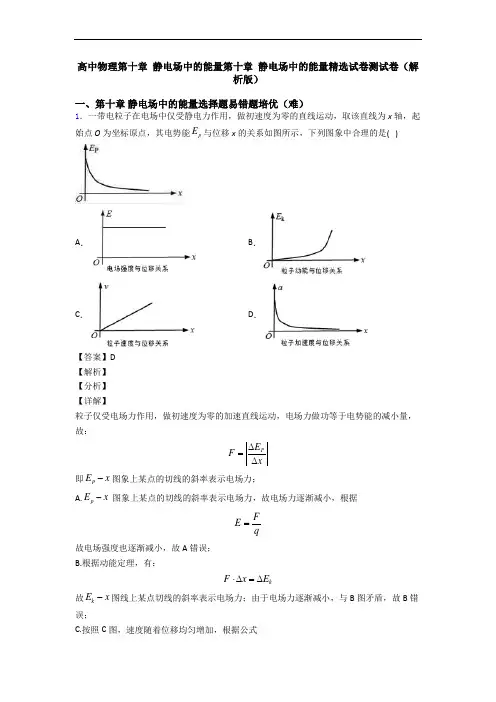

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷测试卷（解析版）一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D【解析】【分析】【详解】 粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：P E F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误；B.根据动能定理，有： k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误；D.粒子做加速度减小的加速运动，故D 正确．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV【答案】D【解析】【分析】【详解】A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ．【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．位于正方形四角上的四个等量点电荷的电场线分布如右图所示，ab 、cd 分别是正方形两条边的中垂线，O 点为中垂线的交点，P 、Q 分别为cd 、ab 上的点，且OP ＜OQ . 则下列说法正确的是A ．P 、O 两点的电势关系为p o ϕϕ<B ．P 、Q 两点电场强度的大小关系为E Q <E PC ．若在O 点放一正点电荷，则该正点电荷受到的电场力不为零D ．若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做负功【答案】B【解析】【分析】【详解】A ．根据电场叠加，由图像可以知道ab 、cd 两中垂线上各点的电势都为零，所以P 、O 两点的电势相等，故A 错；B ．电场线的疏密表示场强的大小，根据图像知E Q <E P ，故B 正确；C ．四个点电荷在O 点产生的电场相互抵消，场强为零，故在O 点放一正点电荷,则该正点电荷受到的电场力为零，故C 错误.D ．P 、Q 电势相等，若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做功为零，故D 错误；故选B.点睛：根据电场线的方向确定场源电荷的正负.电势的高低看电场线的指向,沿着电场线电势一定降低.电场线的疏密表示场强的大小,;根据电势高低判断功的正负.4．如图甲所示，a 、b 是一条竖直电场线上的两点，一带正电的粒子从a 运动到b 的速度—时间图象如图乙所示，则下列判断正确的是A ．b 点的电场方向为竖直向下B．a点的电场强度比b点的大C．粒子从a到b的过程中电势能先减小后增大D．粒子从a到b的过程中机械能先增大后减小【答案】B【解析】【详解】A.粒子在a点时受到的电场力方向向上，大小大于重力，所以电场的方向为竖直向上，故A错误；B.粒子在b点时受到的电场力小于重力，所以a点的电场强度比b点的大，故B正确；C.粒子从a到b的过程中电场力一直做正功，所以电势能一直减小，故C错误；D.粒子从a到b的过程中，除重力做负功外，只有电场力做正功，则机械能一直增大，故D错误。

第十章 静电场中的能量精选试卷专题练习（解析版）一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出 B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当2222m md v U el=时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若2222m md v U el=，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，圆上有三点A 、B 、C ，其中A 与C 的连线为直径，∠A ＝30°。

高中物理第十章静电场中的能量精选测试卷综合测试（Word版含答案）一、第十章静电场中的能量选择题易错题培优（难）1．在电场方向水平向右的匀强电场中，一带电小球从A 点竖直向上抛出，其运动的轨迹如图所示，小球运动的轨迹上A、B两点在同一水平线上，M为轨迹的最高点，小球抛出时的动能为8.0J，在M点的动能为6.0J，不计空气的阻力，则（）A．从A点运动到M点电势能增加 2JB．小球水平位移x1与x2的比值 1：4C．小球落到B点时的动能 24JD．小球从A点运动到B点的过程中动能有可能小于 6J【答案】D【解析】【分析】【详解】将小球的运动沿水平和竖直方向正交分解，水平分运动为初速度为零的匀加速直线运动，竖直分运动为匀变速直线运动；A．从A点运动到M点过程中，电场力做正功，电势能减小，故A错误；B．对于初速度为零的匀加速直线运动，在连续相等的时间间隔内位移之比为1：3，故B 错误；C．设物体在B动能为E kB，水平分速度为V Bx，竖直分速度为V By。

由竖直方向运动对称性知12mV By2=8J对于水平分运动Fx1=12mV Mx2-12mV AX2F（x1+x2）=12mV Bx2-12mV AX2x1：x2=1：3解得：Fx1=6J；F（x1+x2）=24J 故E kB =12m （V By 2+V Bx 2）=32J 故C 错误；D ．由于合运动与分运动具有等时性，设小球所受的电场力为F ，重力为G ，则有：Fx 1=6J2262 J 1F t m⋅⋅= Gh =8J 221 8J 2G t m⋅⋅= 所以：3F G =由右图可得：tan FGθ=所以3sin 7θ=则小球从 A 运动到B 的过程中速度最小时速度一定与等效G ’垂直，即图中的 P 点，故2201124sin J 6J 227kmin min E mv m v θ===（）＜ 故D 正确。

故选D 。

2．位于正方形四角上的四个等量点电荷的电场线分布如右图所示，ab 、cd 分别是正方形两条边的中垂线，O 点为中垂线的交点，P 、Q 分别为cd 、ab 上的点，且OP ＜OQ . 则下列说法正确的是A ．P 、O 两点的电势关系为p o ϕϕ<B ．P 、Q 两点电场强度的大小关系为E Q <E PC ．若在O 点放一正点电荷，则该正点电荷受到的电场力不为零D ．若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做负功 【答案】B 【解析】 【分析】 【详解】A ．根据电场叠加，由图像可以知道ab 、cd 两中垂线上各点的电势都为零，所以P 、O 两点的电势相等，故A 错；B ．电场线的疏密表示场强的大小，根据图像知E Q <E P ，故B 正确；C ．四个点电荷在O 点产生的电场相互抵消，场强为零，故在O 点放一正点电荷,则该正点电荷受到的电场力为零，故C 错误.D ．P 、Q 电势相等，若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做功为零，故D 错误； 故选B.点睛：根据电场线的方向确定场源电荷的正负.电势的高低看电场线的指向,沿着电场线电势一定降低.电场线的疏密表示场强的大小,;根据电势高低判断功的正负.3．如图所示， A 、B 、 C 、D 是真空中一正四面体的四个顶点，每条棱长均为l .在正四面体的中心固定一电荷量为-Q 的点电荷，静电力常量为k ,下列说法正确的是A ．A 、B 两点的场强相同 B ．A 点电场强度大小为283kQ lC ．A 点电势高于C 点电势D ．将一正电荷从A 点沿直线移动到B 点的过程中，电场力一直不做功 【答案】B 【解析】由于点电荷在正四面体的中心，由对称性可知，A 、B 两点的场强大小相等，但是方向不同，故A 错误；由立体几何知识，可知正四面体的中心到顶点的距离为64l ，由222836KQ KQ kQE r l l ===⎛⎫⎪⎝⎭，故B 正确；电势为标量，由对称性可知A 点电势等于C 点电势，故C 错误；从A 点沿直线移动到B 点的过程中电势先降低再升高，对于正电荷而言，其电势能先变小再变大，所以电场力先做正功，再做负功，故D 错误．4．如图所示，在纸面内有一直角三角形ABC ，P 1为AB 的中点， P 2为AP 1的中点，BC =2 cm ，∠A = 30°．纸面内有一匀强电场，电子在A 点的电势能为-5 eV ，在C 点的电势能为19 eV ，在P 2点的电势能为3 eV ．下列说法正确的是A ．A 点的电势为-5 VB ．B 点的电势为-19 VC ．该电场的电场强度方向由B 点指向A 点D ．该电场的电场强度大小为800 V/m 【答案】D 【解析】 【分析】 【详解】 A ．由公式pE qϕ=可知，pA A 5eV5V E qeϕ-===- 故A 错误．B ．A 到P 2的电势差为2A 5(3)V 8V P U ϕϕ=-=--=B A 4548V 27V U ϕϕ=-=-⨯=-故B 错误．C ．A 点到B 点电势均匀降落，设P 1与B 的中点为P 3,该点电势为：3A 3538V 19V P U ϕϕ=-=-⨯=-C p 19eV19V C E qeϕ===-- P 3点与C 为等势点，连接两点的直线为等势线，如图虚线P 3C 所示．由几何关系知，P 3C 与AB 垂直，所以AB 为电场线，又因为电场线方向由电势高指向电势低，所以该电场的电场强度方向是由A 点指向B 点，故C 错误．D ．P 3与C 为等势点，该电场的电场强度方向是由A 点指向B 点，所以场强为：28V/cm 800V/m 1U E AP === 故D 正确．5．如图所示，在等边三角形ABC 的三个顶点上固定三个点电荷，其中A 点位置的点电荷带电量为+Q ，B 、C 两点位置的点电荷带电量均为-Q ，在BC 边的中垂线上有P 、M 、N 三点，且PA =AM =MN ，关于三点的场强和电势（取无穷远处电势为零），下列说法不正确的是( )A ．M 点的场强大于P 点的场强B ．MN 之间某点的场强可能为零C ．N 点的场强方向沿中垂线向下D．P点的电势高于M点的电势【答案】C【解析】【分析】【详解】A.点电荷的电场如图所示：正电荷在P、M两点处产生的场强大小相等为12QE kd=（d为PA、AM、MN的距离）；而两负电荷在P点处的合场强向下，在M点场强为零；所以M PE E>；故A正确，不符合题意；BC.正电荷在N点的场强324QE kd=，两负电荷在N点的场强4322332cos3024()3Q QE k k Ed=︒=>，故N点合场强向上且可知在M、N之间某点场强可能为零，故B正确，不符合题意；C错误，符合题意；D.由场强叠加可知A、M之间的场强均大于A、P之间的场强，所以A M A Pϕϕϕϕ->-，所以M Pϕϕ<，故D正确，不符合题意．6．有一电场强度方向沿x轴的电场，其电势ϕ随x的分布满足0sin0.5(V)xϕϕπ=，如图所示。

高中物理第十章 静电场中的能量精选测试卷测试卷 （word 版，含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少【答案】D【解析】【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得C AB 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。

A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误；B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h = 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B 2Q Q F kmg r+= 所以F 再增大，故B 项错误； C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。

2．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D【解析】【分析】【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：P E F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误；B.根据动能定理，有： k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误；D.粒子做加速度减小的加速运动，故D 正确．3．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同【答案】D【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．4．如图所示，A 、B 、C 、D 是真空中一正四面体的四个顶点，每条棱长均为l .在正四面体的中心固定一电荷量为-Q 的点电荷，静电力常量为k ,下列说法正确的是A ．A 、B 两点的场强相同B ．A 点电场强度大小为283kQ lC ．A 点电势高于C 点电势D ．将一正电荷从A 点沿直线移动到B 点的过程中，电场力一直不做功【答案】B【解析】由于点电荷在正四面体的中心，由对称性可知，A 、B 两点的场强大小相等，但是方向不同，故A 错误；由立体几何知识，可知正四面体的中心到顶点的距离为6l ，由222836KQ KQ kQ E r l l ===⎛⎫ ⎪⎝⎭，故B 正确；电势为标量，由对称性可知A 点电势等于C 点电势，故C 错误；从A 点沿直线移动到B 点的过程中电势先降低再升高，对于正电荷而言，其电势能先变小再变大，所以电场力先做正功，再做负功，故D 错误．5．如图所示，在方向水平向右的匀强电场中，细线一端固定，另一端拴一带正电小球，使球在竖直面内绕固定端O 做圆周运动。

人教版高中物理第十章 静电场中的能量精选试卷综合测试卷（word 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出 B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当2222m md v U el=时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若2222m md v U el=，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．3．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV【答案】D 【解析】 【分析】 【详解】 A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ． 【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．4．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同 【答案】D 【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．5．空间某一静电场的电势φ在x 轴上分布如图所示，x 轴上两点B 、C 点电场强度在x 方向上的分量分别是E Bx 、E cx ，下列说法中正确的有A ．B 、C 两点的电场强度大小E Bx ＜E cx B ．E Bx 的方向沿x 轴正方向C ．电荷在O 点受到的电场力在x 方向上的分量最大D ．负电荷沿x 轴从B 移到C 的过程中，电场力先做正功，后做负功 【答案】D 【解析】 【分析】本题的入手点在于如何判断E Bx 和E Cx 的大小，由图象可知在x 轴上各点的电场强度在x 方向的分量不相同，如果在x 方向上取极小的一段，可以把此段看做是匀强电场，用匀强电场的处理方法思考，从而得到结论，此方法为微元法． 【详解】A 、在B 点和C 点附近分别取很小的一段d ，由题图得，B 点段对应的电势差大于C 点段对应的电势差，将电场看做匀强电场，有E dϕ∆=，可见E Bx >E Cx ，A 项错误．C 、同理可知O 点的斜率最小，即场强最小，电荷在该点受到的电场力最小，C 项错误．B 、沿电场线方向电势降低，在O 点左侧，E Bx 的方向沿x 轴负方向，在O 点右侧，E Cx 的方向沿x 轴正方向，B 项错误．D 、负电荷沿x 轴从B 移到C 的过程中，电场力先向右后向左，电场力先做正功，后做负功，D 项正确．故选D ． 【点睛】 挖掘出x φ-图象两大重要性质：图象的斜率反映电场强度的大小，图象中ϕ降低的方向反映场强沿x 轴的方向．6．有一电场强度方向沿x 轴的电场，其电势ϕ随x 的分布满足0sin 0.5(V)x ϕϕπ=，如图所示。

高中物理第十章静电场中的能量第十章静电场中的能量精选试卷综合测试卷（word含答案）一、第十章静电场中的能量选择题易错题培优（难）1．空间存在一静电场，电场中的电势φ随x (x轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．2．在电场方向水平向右的匀强电场中，一带电小球从A 点竖直向上抛出，其运动的轨迹如图所示，小球运动的轨迹上A、B两点在同一水平线上，M为轨迹的最高点，小球抛出时的动能为8.0J，在M点的动能为6.0J，不计空气的阻力，则（）A．从A点运动到M点电势能增加 2JB．小球水平位移x1与x2的比值 1：4C ．小球落到B 点时的动能 24JD ．小球从A 点运动到B 点的过程中动能有可能小于 6J 【答案】D 【解析】 【分析】 【详解】将小球的运动沿水平和竖直方向正交分解，水平分运动为初速度为零的匀加速直线运动，竖直分运动为匀变速直线运动；A ．从A 点运动到M 点过程中，电场力做正功，电势能减小，故A 错误；B ．对于初速度为零的匀加速直线运动，在连续相等的时间间隔内位移之比为1：3，故B 错误；C ．设物体在B 动能为E kB ，水平分速度为V Bx ，竖直分速度为V By 。

一、选择题1．(0分)[ID：125876]图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。

一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26J和5J。

当这一点电荷运动到某一位置。

其电势能变为-8J 时，它的动能为（）A．8J B．15J C．20J D．34J2．(0分)[ID：125868]如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R同时在等势面b上，据此可知（）A．三个等势面中，a的电势最高B．带电质点在P点的电势能比在Q点的小C．带电质点在P点的加速度比在Q的加速度大D．带电质点在P点的动能与电势能之和比在Q点的小3．(0分)[ID：125857]如图所示，两块水平放置的平行正对的金属板a、b与电池相连，在距离两板等距的M点有一个带电液滴处于静止状态。

若将a板向下平移一小段距离，但仍在M点上方，稳定后，下列说法中正确的是（）A．金属板所带电荷量减少B．M点电势升高C．M点的电场强度变小D．在a板移动前后两种情况下，若将液滴从a板移到b板，电场力做功不相同4．(0分)[ID：125848]如图所示，带箭头的线段表示某一电场的电场线，在电场力作用下一带电粒子（不计重力）经过A点飞向B点，径迹如图中虚线所示，则（）A．粒子在B点加速度较大B．粒子在B点动能较大C．粒子带正电D．A、B两点相比较，B点电势高ϕ=、5．(0分)[ID：125843]如图，将一负电荷从电场线上的a点移到b点，电势10Vaϕ=。

下列判断正确的是（）5VbA．该电场是匀强电场B．电场线方向由a指向bC．这一过程中电场力做正功D．负电荷的电势能减少6．(0分)[ID：125837]如图所示，P和Q为两平行金属板，板间有一定电压，在P板附近有一电子（不计重力）由静止开始向Q板运动，下列说法正确的是（）A．两板间距离越大，加速时间越短B．两板间距离越小，电子的加速度就越小C．电子到达Q板时的速率，与加速电压无关，仅与两板间距离有关D．电子到达Q板时的速率，与两板间距离无关，仅与板间电压有关7．(0分)[ID：125826]如图所示，虚线a、b、c代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知（）A ．带电粒子在P 点时的电势能比在Q 点时的电势能大B ．带电粒子在P 点时的速度大小大于在Q 时的速度大小C ．带电粒子在P 点时的加速度大小小于在Q 点时的加速度大小D ．带电粒子在R 点时的动能与电势能之和比在Q 点时的小，比在P 点时的大 8．(0分)[ID ：125823]如图所示，一质量为m 、电荷量为q 的小球在电场强度为E ，区域足够大的匀强电场中，以初速度0υ沿ON 在竖直面内做匀变速直线运动。

一、选择题1．(0分)[ID ：125886]如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。

其中A 、B 、C 三点的电场强度大小分别为E A 、E B 、E C ，电势分别为A ϕ、B ϕ、C ϕ。

关于这三点的电场强度大小和电势高低的关系，下列说法中正确的是（ ）A ．E A =EB B ．E A >EC C ．A B ϕϕ=D ．B C ϕϕ> 2．(0分)[ID ：125882]如图所示，真空中固定两个等量异号点电荷＋Q 、－Q ，图中O 是两电荷连线中点，a 、b 两点与＋Q 的距离相等，c 、d 是两电荷连线垂直平分线上的两点，bcd 构成一等腰三角形，a 、e 两点关于O 点对称。

则下列说法正确的是（ ）A ．a 、b 两点的电势相同B ．a 、e 两点的电场强度相同C ．将电子由c 沿cd 边移到d 的过程中电场力做正功D ．质子在b 点的电势能比在O 点的电势能小3．(0分)[ID ：125875]一个带电小球从空中的a 点运动到b 点的过程中，重力做功3J ，克服电场力做功0.5J ，不计空气阻力，则下列说法正确的是（ ）A ．小球在a 点的重力势能比在b 点大 3JB ．小球在a 点的电势能比在 b 点小 1JC ．小球在a 点的动能比在b 点小 3.5JD ．小球在a 点的机械能比在 b 点少 0.5J4．(0分)[ID ：125869]A 、B 在两个等量异种点电荷连线的中垂线上，且到连线上中点O 的距离相等，如图所示，则（ ）A ．A 、B 连线上的任意两点的电势差为零B ．同一电荷在A 的电势能比B 点的电势能大C ．把正电荷从A 点沿直线移动到B 点，电场力先减小后增大D ．A 、B 两点的电场强度不相同5．(0分)[ID ：125863]避雷针是用来保护建筑物等避免雷击的装置。

图示为避雷针上方有雷雨时避雷针MN 附近的电场线分布示意图，电场线关于直线MN 对称。

沈阳市高中物理必修第3册第十章 静电场中的能量试卷检测题一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．2．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

一、选择题1．(0分)[ID：125884]如图所示，竖直向上的匀强电场中，一竖直绝缘轻弹簧的下端固定在地面上，上端连接一带正电小球，小球静止时位于N点，弹簧恰好处于原长状态。

保持小球的带电量不变，现将小球提高到M点由静止释放。

则释放后小球从M点向下运动的过程中（）A．小球向下运动的过程中，小球和弹簧组成的系统机械能减小B．从M到N运动过程中，小球重力势能和弹簧弹性势能的减少量等于小球电势能的增加量C．向下运动的过程中，在重力与电场力等大反向的位置处，小球有最大速度D．小球动能的增加量等于电场力和重力做功的代数和2．(0分)[ID：125880]电荷量分别为＋3Q、＋Q的两个正点电荷分别固定于真空中的A、B 两点，如图所示，C、D两点将AB连线三等分。

将一正点电荷q从C点沿直线移动到D点的过程中，下列说法正确的是（）A．q受到的电场力一直在减小B．q受到的电场力先增大后减小C．电场力对q先做负功后做正功D．q的电势能先减小后增大3．(0分)[ID：125879]如图所示的实验装置中，极板A接地，平行板电容器的极板R与一个灵敏的静电计相接，将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q可认为不变，则电容器的电容C、静电计指针的偏角为θ，电容器两极板间的场强E 的变化情况是（）A．C不变，θ不变，E变小B．C变小，θ不变，E不变C．C变小，θ变大，E不变D．C变小，θ变大，E变小4．(0分)[ID：125873]如图所示，一水平放置的金属板正上方有一固定的正电荷Q，一表面绝缘的带正电小球（可视为质点且不影响Q的电场），从左端以初速度v0滑上金属板的上表面，已知金属板上表面光滑，则小球在向右运动到右端的过程中（）A．小球作匀速运动B．小球先减速运动，后加速运动C．小球受的电场力作正功D．小球受的电场力做负功5．(0分)[ID：125861]关于电势和电势能的关系，下列各种说法中正确的是（）A．某点电势高，说明该点电势能大B．某点电势高，说明该点电场做功本领强C．若带电粒子在电场中移动时，电势能减少，则电势一定降低D．负电荷在电场中无初速度，只在电场力作用下运动，电势能一定减少，同时它一定是从电势低处移向电势高处6．(0分)[ID：125860]在平行于纸面内的匀强电场中，有一电荷量为q的带正电粒子，仅在2v，粒子的初、末电场力作用下，粒子从电场中A点运动到B点，速度大小没变，均为速度与AB连线的夹角均为30°，如图所示，已知A、B两点间的距离为d，则该匀强电场的电场强度为（）A．23mvqd，方向竖直向下B．22mvqd，方向斜向左上方C．23mvqd，方向竖直向下D．223mvqd，方向斜向左下方7．(0分)[ID：125844]为了研究影响平行板电容器电容的因素，实验中，使电容器的两个极板A、B分别带上等量异种电荷，并将A极板和静电计的外壳分别接地，如图所示。
