药品包装用复合膜、袋质量标准(上传)

食品和药品包装用复合膜、袋标准及其检测广州市冠誉铝箔包装材料有限公司廖启忠Tel:E-mail:目前药品包装用复合膜、袋有行业标准YBB00132002《药品包装用复合膜袋通则》、YBB00172002《聚酯/铝/聚乙烯药品包装用复合膜、袋》、YBB00182002《聚酯/低密度聚乙烯药品包装用复合膜、袋》、YBB00192002《双向拉伸聚丙烯/低密度聚乙烯药品包装用复合膜、袋》，相关的行业标准、国家标准和外国标准有YBB00142002《药品包装材料与药品相溶性试验指导试验指导原则》、GB/T10005-1998《双向拉伸聚丙烯（BOPP）/低密度聚乙烯（LDPE）复合膜、袋》、GB/T10004-1998《耐蒸煮复合膜、袋》、JIS Z1707-1995《食品包装用塑料膜》。

药品包装用复合膜、袋的性能指标主要有：外观尺寸、密封阻隔性能、机械性能、卫生性能和其它特种性能等五大类。

一、外观外观一般不允许有穿孔、异物、异味、粘连、复合层间分离及明显的损伤、气泡、皱纹、脏污等缺陷，复合袋的热封部位还应平整，无虚封。

对于印刷的文字和图案应清晰，完整，色彩均匀，无明显色差。

套印精度一般用精度为0.1mm的20倍刻度放大镜检验不0.5mm。

印刷质量详细的标准及检测可参考GB/T7707-1987《凹版装潢印刷品》。

对于卷膜还应紧实，卷面不允许有明显突起和凹陷的暴筋，卷膜两端应平整，端面不平整度一般不得超过2mm。

外观检验一般以目测为主，其质量标准不同厂家有较大差异。

二、尺寸偏差一般袋的长度和宽度允许有±1.5mm的偏差，偏差太大会影响袋的容积，瓶盖用封口膜由于要放置在瓶盖内其尺寸精度要求较高，一般允许偏差不超过±2%。

厚度偏差及平均厚度偏差一般要求不超过±10%，制袋产品，热封宽度也不能偏差过大，热封边的大小不仅会影响袋的强度，还会影响其容积，一般要求热封边的宽度偏差不超过20%作为袋，还有一个要控制的尺寸是热封边与袋边的距离，一般不超过4mm,最好有控制在3mm以内，过大会影响袋的容积，可能装不下被包装物。

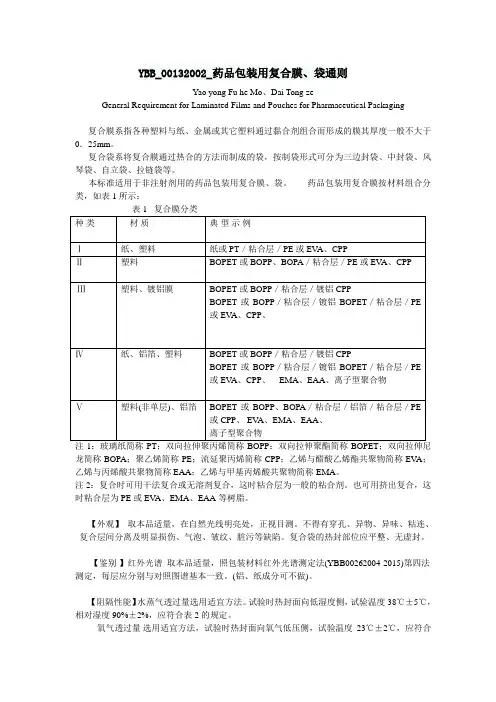

YBB_00132002_药品包装用复合膜、袋通则Yao yong Fu he Mo、Dai Tong zeGeneral Requirement for Laminated Films and Pouches for Pharmaceutical Packaging复合膜系指各种塑料与纸、金属或其它塑料通过黏合剂组合而形成的膜其厚度一般不大于0．25mm。

复合袋系将复合膜通过热合的方法而制成的袋，按制袋形式可分为三边封袋、中封袋、风琴袋、自立袋、拉链袋等。

本标准适用于非注射剂用的药品包装用复合膜、袋。

药品包装用复合膜按材料组合分类，如表1所示：注1：玻璃纸简称PT；双向拉伸聚丙烯简称BOPP：双向拉伸聚酯简称BOPET；双向拉伸尼龙简称BOPA；聚乙烯简称PE；流延聚丙烯简称CPP；乙烯与醋酸乙烯酯共聚物简称EV A；乙烯与丙烯酸共聚物简称EAA；乙烯与甲基丙烯酸共聚物简称EMA。

注2：复合时可用干法复合或无溶剂复合，这时粘合层为一般的粘合剂。

也可用挤出复合，这时粘合层为PE或EV A、EMA、EAA等树脂。

【外观】取本品适量，在自然光线明亮处，正视目测。

不得有穿孔、异物、异味、粘连、复合层间分离及明显损伤、气泡、皱纹、脏污等缺陷。

复合袋的热封部位应平整、无虚封。

【鉴别】红外光谱取本品适量，照包装材料红外光谱测定法(YBB00262004-2015)第四法测定，每层应分别与对照图谱基本一致。

(铝、纸成分可不做)。

【阻隔性能】水蒸气透过量选用适宜方法。

试验时热封面向低湿度侧，试验温度38℃±5℃，相对湿度90%±2%，应符合表2的规定。

氧气透过量选用适宜方法，试验时热封面向氧气低压侧，试验温度23℃±2℃，应符合表2的规定。

【机械性能】内层与次内层剥高强度取膜、袋适量，照剥离强度测定法（YBB001020003-2015）测定，纵、横向剥离强度平均值应符合表3规定。

药用复合膜、袋检验标准操作规程1. 目的规范药用复合膜、袋的检验操作。

2. 范围适用于药用复合膜、袋的检验操作。

3. 术语或定义N/A4. 职责质量控制部对本规程的实施负责。

5. 程序5.1 依据：国家药包材标准YBB00132002-2015。

5.2 外观：取本品适量，在自然光线明亮处，正视目测。

不得有穿孔、异物、异味、粘连、复合层间分离及明显损伤、气泡、皱纹、脏污等缺陷。

复合袋的热封部位应平整、无虚封。

5.2.1印刷：文字、图案清晰、完整，色彩均匀，无明显色差，套印准确。

5.2.3 文字内容：应与样稿一致。

5.2.4 用直尺测量复合膜的宽度，宽度≤200mm±1.5mm、宽度>200mm±2.0mm。

5.3 溶出物试验取本品适量，分别取内表面积为600cm2（分割成长3cm，宽0.3cm的小片）三份置具塞锥形瓶中，加水（70℃±2℃）、65%乙醇（70℃±2℃）、正己烷（58℃±2℃）200ml浸泡2小时后取出，放冷至室温，用同批试验用溶剂补充至原体积作为供试液，以同批水、65%乙醇、正己烷制备空白液，进行下列试验：5.3.1易氧化物精密量取水浸液20ml，精密加入高锰酸钾滴定液（0.002mol/L）20ml与稀硫酸1ml，煮沸3分钟，迅速冷却，加入碘化钾0.1g，在暗处放置5分钟，用硫代硫酸钠滴定液（0.01 mol/L）滴定，滴定至近终点时，加入淀粉指示液5滴，继续滴定至无色，另取水空白液同法操作，二者消耗硫代硫酸钠滴定液（0.01 mol/L）之差不得过1.5ml。

5.3.2重金属精密量取试验液20ml，加醋酸盐缓冲液（pH3.5）2ml，依法检测（中国药典2020年版通则0821第一法），含重金属不得过百万分之一。

5.3.3不挥发物分别精密量取水、65%乙醇、正己烷浸出液与空白各100ml置于已恒重的蒸发皿中，水浴蒸干，105℃干燥2小时，冷却后精密称定，水不挥发物残渣与空白液之差应不得过30.0mg；65%乙醇下挥发物残渣与其空白液残渣之差不得过30.0mg；正己烷不挥发物残渣与其空白液残渣之差不得过30.0mg5.4 微生物限度：取本品用开孔面积为20cm2的消毒过的金属模板压在内层面上，将无菌棉签用氯化钠注射液稍沾湿，在板孔范围内擦抹5次，换1支棉签再擦抹5次，每个位置用2支棉签共擦抹10次，共擦抹5个位置100cm2。

1.目的建立聚酯、铝、聚乙烯药品包装用复合膜、袋质量标准。

2.范围内包材聚酯、铝、聚乙烯药品包装用复合膜、袋。

3.术语或定义
3.1 包装材料：药品包装所用的材料，包括与药品直接接触的包装材料和容器、印刷包装材料，但不包括发运用的外包装材料。

3.2 药品质量标准：是国家对药品质量、规格及检验方法所作的技术规定，是药品生产、供应、使用、检验和药政管理部门共同遵循的法定依据。

4.职责
4.1 质量控制部负责起草审核质量标准。

4.2 质量保证部负责审批质量标准。

5.内容
5.1 产品名称
中文名称：聚酯、铝、聚乙烯药品包装用复合膜、袋
拼音名称：Juzhi、lv、JulvyixiYaopin Baozhuangyong Fuhemo、dai
5.2【标准依据】《国家包装容器（材料）标准YBB00172002》
5.3定性和定量的限度要求
5.4【批准的供应商】生产商—西安昊宇医药包装有限公司
5.5 取样、检验方法或相关操作规程编号：检验方法见《聚酯、铝、聚乙烯药品包装用复合膜、袋检验标准操作规程》(SOP-QC5004-00)，取样方法见《取样标准操作规程》
(SOP-QA001-00)。

5.6【贮藏】密闭保存。

5.7 【注意事项】N/A
5.8 【复验期】二年
6.附件N/A
7.参考或引用文件
7.1《取样标准操作规程》SOP-QA001-00
7.2《聚酯、铝、聚乙烯药品包装用复合、袋检验标准操作规程》SOP-QC5004-00
8.文件变更记载。
