基本单管放大电路

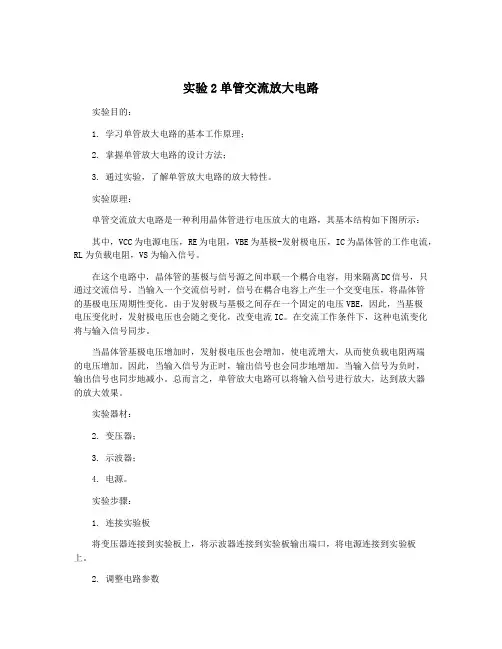

实验2单管交流放大电路实验目的：1. 学习单管放大电路的基本工作原理；2. 掌握单管放大电路的设计方法；3. 通过实验，了解单管放大电路的放大特性。

实验原理：单管交流放大电路是一种利用晶体管进行电压放大的电路，其基本结构如下图所示：其中，VCC为电源电压，RE为电阻，VBE为基极-发射极电压，IC为晶体管的工作电流，RL为负载电阻，VS为输入信号。

在这个电路中，晶体管的基极与信号源之间串联一个耦合电容，用来隔离DC信号，只通过交流信号。

当输入一个交流信号时，信号在耦合电容上产生一个交变电压，将晶体管的基极电压周期性变化。

由于发射极与基极之间存在一个固定的电压VBE，因此，当基极电压变化时，发射极电压也会随之变化，改变电流IC。

在交流工作条件下，这种电流变化将与输入信号同步。

当晶体管基极电压增加时，发射极电压也会增加，使电流增大，从而使负载电阻两端的电压增加。

因此，当输入信号为正时，输出信号也会同步地增加。

当输入信号为负时，输出信号也同步地减小。

总而言之，单管放大电路可以将输入信号进行放大，达到放大器的放大效果。

实验器材：2. 变压器；3. 示波器；4. 电源。

实验步骤：1. 连接实验板将变压器连接到实验板上，将示波器连接到实验板输出端口，将电源连接到实验板上。

2. 调整电路参数调整电路参数VCC、RL、RE的大小，使实验板输出的波形为正弦波，并且波峰尽可能地靠近电源电压。

3. 更改输入电压更改输入电压，观察输出波形和幅度的变化。

4. 测量放大倍数根据示波器上的输出波形来测量输入和输出电压的幅度，并计算得到放大倍数。

注意事项：1. 在实验中需要根据实际情况调整电路参数，使得晶体管能够正常工作。

2. 当更改输入电压时，需要逐渐地改变电压，以防止电压过高损坏电路。

3. 在实验过程中需要仔细观察仪器，以确保实验的正确进行。

实验结果：在实验中，我们使用单管交流放大电路实验板来验证单管放大电路的放大特性。

通过调整电路参数，我们能够得到稳定的正弦波形并计算出放大倍数。

单管放大电路实验报告实验目的：本实验旨在通过搭建单管放大电路，了解单管放大电路的基本原理，掌握单管放大电路的工作特性，以及对单管放大电路的频率响应进行实验研究。

实验仪器与设备：1. 电源，直流稳压电源。

2. 示波器，双踪示波器。

3. 信号源，正弦波信号源。

4. 电阻，多个不同阻值的电阻。

5. 电容，多个不同容值的电容。

6. 二极管。

7. 三极管。

8. 万用表。

实验原理：单管放大电路是由一个三极管（或者场效应管）和少数几个被动器件（电阻、电容）组成的放大电路。

在单管放大电路中，三极管的基极电流小的特点决定了单管放大电路的输入电阻较高，而集电极电流大的特点决定了单管放大电路的输出电阻较低。

单管放大电路能够将输入信号放大到较大的幅度，同时保持信号波形的不失真。

实验步骤：1. 搭建单管放大电路电路图，连接好各个元器件。

2. 调节电源电压，使其符合三极管的工作电压范围。

3. 使用示波器观察输入信号和输出信号，并记录波形。

4. 改变输入信号的频率，观察输出信号的变化，并记录波形。

5. 测量输入信号和输出信号的幅度，并计算放大倍数。

6. 测量单管放大电路的输入电阻和输出电阻。

实验结果与分析：通过实验观察，我们发现单管放大电路能够将输入信号放大到较大的幅度，且输出信号的波形基本与输入信号一致。

随着输入信号频率的增加，输出信号的幅度有所下降，说明单管放大电路的频率响应存在一定的限制。

通过测量，我们得到了单管放大电路的输入电阻和输出电阻的数值，验证了单管放大电路的输入电阻较高，输出电阻较低的特性。

实验总结：本次实验通过搭建单管放大电路，深入了解了单管放大电路的工作原理和特性，掌握了单管放大电路的频率响应规律，提高了实验操作能力和数据处理能力。

同时，也加深了对电子电路原理的理解，为今后的学习和科研打下了坚实的基础。

通过本次实验，我们对单管放大电路有了更深入的了解，同时也意识到了单管放大电路的局限性，为今后的电子电路设计和应用提供了一定的参考和借鉴。

multisim单管放大电路单管放大电路是一种基本的放大电路，在电子学的领域中有着广泛应用。

它可以将电流、电压和功率等信号进行放大，使其适用于各种不同的应用场景中。

本文将介绍如何在Multisim软件中搭建一个单管放大电路，并对其进行分析。

第一步：选择元器件在Multisim中，我们需要选择合适的元器件来搭建一个单管放大电路。

我们可以在元器件库中选择一个NPN型晶体管作为放大器的放大元件，如下图所示。

此外，我们需要一个电阻器、电源、信号源以及耦合电容等元器件，用于搭建放大电路的基本框架。

第二步：搭建电路图在Multisim软件中，我们可以使用电路图模式来构建单管放大电路。

通过将元器件拖拉到电路板上，并使用连线工具连接元器件，我们可以构建出一个完整的电路图，如下图所示。

在该电路图中，信号发生器产生一个输入信号VIN，经过一个200欧姆电阻器RI限流，然后进入电容C1。

电容C1起到了去除杂波和直流分量的作用。

晶体管Q1的发射极接地，基极通过一个10k欧姆的电阻R1接在信号源与电阻RI之间。

随着输入信号的增大，晶体管的电流会逐渐增大，从而放大输入信号。

由于放大电流的存在，输入信号被转换为一个增强的输出信号VOUT，经过一个200欧姆负载电阻RL后输出。

第三步：运行仿真在搭建好电路图之后，我们需要通过Multisim软件运行仿真，并对电路进行分析。

通过分析电路中各元器件的电压和电流，我们可以推导出电路的工作原理。

在Multisim中，我们可以使用“直流工具”来模拟电路中的直流电流，并通过调整电阻、电源、信号源等参数来搭建更加精细的电路模型。

例如，我们可以设置输入信号的幅度为10mV，频率为1kHz，并使用AC边界条件来对电路中的交流电流进行模拟。

通过分析输出信号的频响特性和增益曲线，我们可以了解电路的放大率和频率响应等信息。

第四步：分析成果通过Multisim模拟，我们可以得到单管放大电路的增益曲线图，并计算出电路的工作点和直流放大倍数等关键性能参数。

单管交流放大电路实验原理一、实验原理单管交流放大电路是电子技术中常用的一种模拟信号放大电路，其基本原理是通过晶体管的放大作用，将微弱的交流信号放大成较大的信号。

该实验主要探讨单管交流放大电路的基本工作原理和性能。

单管交流放大电路主要由电源、输入信号、晶体管、输出信号和负载等部分组成。

其中，晶体管是核心元件，其工作状态直接影响放大电路的性能。

在实验中，通常采用双极型晶体管（如锗管或硅管）或场效应管。

放大电路的主要性能指标包括电压放大倍数、输入电阻、输出电阻和通频带等。

电压放大倍数表示输出信号电压与输入信号电压的比值，是衡量放大电路放大能力的重要参数；输入电阻和输出电阻则分别表示信号源与放大电路输入端和放大电路输出端之间的等效电阻；通频带则是指放大电路对不同频率信号的放大能力。

单管交流放大电路的原理主要是利用晶体管的电流放大作用，通过反馈电路的调整，控制输入信号通过晶体管的电流，使输出信号得到适当的电压放大。

在这一过程中，反馈电路起到关键作用，它能够减小放大电路内部信号的失真和噪声干扰，提高信号的纯度和稳定性。

二、实验步骤1.搭建电路：根据实验原理图搭建单管交流放大电路，确保连接无误。

2.调整元件参数：根据实验要求，调整晶体管的偏置电流、集电极电压和输入信号的幅度等参数。

3.测试输入电阻：利用电压表和信号源测量输入电阻，确保输入信号能够有效地输入到放大电路中。

4.测试输出电阻：在输出端接上适当的负载，测量输出电阻，以了解放大电路的带载能力。

5.测量电压放大倍数：通过测量输入信号和输出信号的电压，计算电压放大倍数，以评估放大电路的放大能力。

6.研究通频带：通过改变输入信号的频率，观察输出信号的变化，了解放大电路对不同频率信号的响应。

7.测试噪声和失真特性：通过测量噪声和失真参数，了解放大电路的性能表现。

8.数据分析与处理：整理实验数据，利用表格和图表等形式进行整理和分析，以全面了解单管交流放大电路的性能。

实验三 晶体管单管共射放大电路实验报告一、 实验目的：1．学习电子线路安装、焊接技术。

2．学会放大器静态工作点的测量和调试方法，分析静态工作点对放大器性能的影响。

3．掌握放大器交流参数：电压放大倍数、输入电阻、输出电阻、最大不失真输出电压和频率特性的测试方法。

4．进一步熟悉常用电子仪器及模拟电路设备的使用方法和晶体管β值测试方法。

二、实验原理：（一）实验电路图3.1中为单管共射基本放大电路。

（二）理论计算公式： ① 直流参数计算：CCQ CEQ BQ EQ CQ BEQ BBEQBQ R I VCC V I I I V7.0V ;R V VCC I -=β⋅=≈≈-≈式中：② 交流参数计算：图2－1 共射极单管放大器实验电路()CO be B i ViS iVS LC L be'L V'bb EQ 'bb be R R r //R R A R R R A R R R ;r R A 300r (mA)I (mV)26β1r r ≈=*+=='*β-=++≈∥Ω的默认值可取式中：（三）放大电路参数测试方法由于半导体元件的参数具有一定的离散性，即便是同一型号的元件，其参数往往也有较大差异。

设计和制作电路前，必须对使用的元器件参数有全面深入的了解。

有些参数可以通过查阅元器件手册获得；而有些参数，如晶体管的各项有关参数（最重要的是β值），常常需要通过测试获取，为电路设计提供依据。

另一方面，即便是经过精心设计和安装的放大电路，在制作完成后，也必须对静态工作点和一些交流参数进行测试和调节，才能使电路工作在最佳状态。

一个优质的电子电路必定是理论设计和实验调试相结合的产物。

因此，我们不但要学习电子电路的分析和设计方法，还应认真学习电子调节和测试的方法。

1． 放大器静态工作点的调试和测量：晶体管的静态工作点对放大电路能否正常工作起着重要的作用。

对安装好的晶体管放大电路必须进行静态工作点的测量和调试。

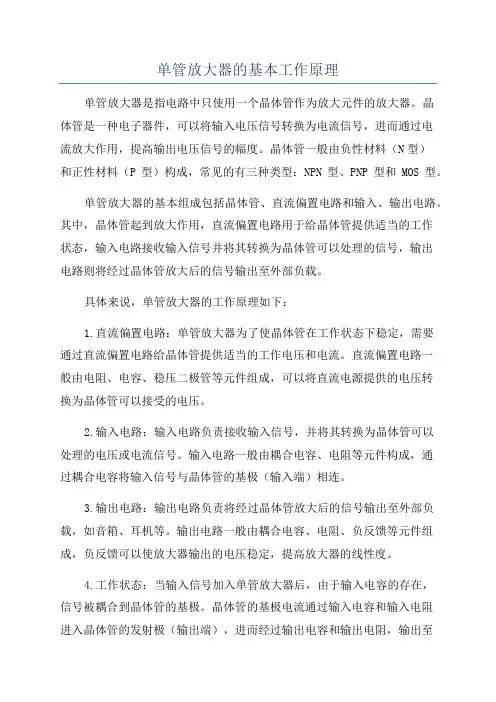

单管放大器的基本工作原理单管放大器是指电路中只使用一个晶体管作为放大元件的放大器。

晶体管是一种电子器件，可以将输入电压信号转换为电流信号，进而通过电流放大作用，提高输出电压信号的幅度。

晶体管一般由负性材料（N型）和正性材料（P型）构成，常见的有三种类型：NPN型、PNP型和MOS型。

单管放大器的基本组成包括晶体管、直流偏置电路和输入、输出电路。

其中，晶体管起到放大作用，直流偏置电路用于给晶体管提供适当的工作状态，输入电路接收输入信号并将其转换为晶体管可以处理的信号，输出电路则将经过晶体管放大后的信号输出至外部负载。

具体来说，单管放大器的工作原理如下：1.直流偏置电路：单管放大器为了使晶体管在工作状态下稳定，需要通过直流偏置电路给晶体管提供适当的工作电压和电流。

直流偏置电路一般由电阻、电容、稳压二极管等元件组成，可以将直流电源提供的电压转换为晶体管可以接受的电压。

2.输入电路：输入电路负责接收输入信号，并将其转换为晶体管可以处理的电压或电流信号。

输入电路一般由耦合电容、电阻等元件构成，通过耦合电容将输入信号与晶体管的基极（输入端）相连。

3.输出电路：输出电路负责将经过晶体管放大后的信号输出至外部负载，如音箱、耳机等。

输出电路一般由耦合电容、电阻、负反馈等元件组成，负反馈可以使放大器输出的电压稳定，提高放大器的线性度。

4.工作状态：当输入信号加入单管放大器后，由于输入电容的存在，信号被耦合到晶体管的基极。

晶体管的基极电流通过输入电容和输入电阻进入晶体管的发射极（输出端），进而经过输出电容和输出电阻，输出至外部负载。

由于晶体管的放大作用，输入信号的幅度得到放大，最终形成放大后的输出信号。

总结起来，单管放大器的基本工作原理是通过晶体管的放大作用，将输入信号经过放大电路放大后输出信号。

通过合适的直流偏置电路、输入电路和输出电路的组合，使晶体管能够稳定工作，并实现信号的放大功能。

单管放大器在电子、通信等领域具有广泛应用，如音频放大器、射频放大器等。
