网络卫士防火墙系统NGFW4000 系列产品说明天融信TOPSEC® 北京市海淀区上地东路 1 号华控大厦 100085电话：+861082776666传真：+861082776677服务热线：+86108008105119http: //版权声明本手册的所有内容，其版权属于北京天融信公司（以下简称天融信）所有， 未经天融信许可，任何人不得仿制、拷贝、转译或任意引用。
本手册没有任何形 式的担保、立场倾向或其他暗示。
若因本手册或其所提到的任何信息引起的直接或间接的资料流失、 利益损失， 天融信及其员工恕不承担任何责任。
本手册所提到的产品规格及资讯仅供参考， 有关内容可能会随时更新，天融信恕不承担另行通知之义务。
版权所有 不得翻印© 19952009天融信公司商标声明本手册中所谈及的产品名称仅做识别之用，而这些名称可能属于其他公司的 注册商标或是版权，其他提到的商标，均属各该商标注册人所有，恕不逐一列明。
TopSEC®天融信信息反馈NGFW 4000系列产品说明目 录1 产品概述 (1)2 关键技术 (2)1） 灵活的接口扩展能力 (2)2） 安全高效的TOS操作系统 (2)3） 集成多种安全引擎：FIREWALL+IPSEC+SSL+ANTIVIRUS+IPS (2)4） 完全内容检测CCI技术 (3)3 产品特点介绍 (4)4 产品功能 (9)5 运行环境与标准 (14)6 典型应用 (15)1） 典型应用一：在企业、政府纵向网络中的应用 (15)2） 典型应用二：防火墙作为负载均衡器 (16)3） 典型应用三：防火墙接口备份 (17)4） 典型应用四：AA模式双机热备 (18)7 产品资质 (18)1 产品概述十几年来，天融信专注于信息安全，第一家开发出自主防火墙系统，第一家提出 TOPSEC 联动技术体系。
网络卫士防火墙历经了包过滤、应用代理、核检测等技术阶段， 目前已进入以自主安全操作系统 TOS（Topsec Operating System）为基础，以完全内容 检测为标志的技术阶段，集成了防火墙、VPN、带宽管理、防病毒、入侵防御、内容过 滤等多种安全功能。
天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (5)4．WEB管理 (6)5．GUI管理 (7)二、命令行常用配置 (12)1．系统管理命令(SYSTEM) (12)命令 (12)功能 (12)WEBUI界面操作位置 (12)二级命令名 (12)V ERSION (12)系统版本信息 (12)系统>基本信息 (12)INFORMATION (12)当前设备状态信息 (12)系统>运行状态 (12)TIME (12)系统时钟管理 (12)系统>系统时间 (12)CONFIG (12)系统配置管理 (12)管理器工具栏“保存设定”按钮 (12)REBOOT (12)重新启动 (12)系统>系统重启 (12)SSHD (12)SSH服务管理命令 (12)系统>系统服务 (12)TELNETD (12)TELNET服务管理 (12)系统>系统服务命令 (12)HTTPD (12)HTTP服务管理命 (12)系统>系统服务令 (12)MONITORD (12)MONITOR (12)服务管理命令无 (12)2．网络配置命令(NETWORK) (13)4．定义对象命令(DEFINE) (13)5．包过滤命令(PF) (13)6．显示运行配置命令(SHOW_RUNNING) (13)7．保存配置命令(SAVE) (13)三、WEB界面常用配置 (14)1．系统管理配置 (14)A)系统 > 基本信息 (14)B)系统 > 运行状态 (14)C)系统 > 配置维护 (15)D)系统 > 系统服务 (15)E)系统 > 开放服务 (16)F)系统 > 系统重启 (16)2．网络接口、路由配置 (16)A)设置防火墙接口属性 (16)B)设置路由 (18)3．对象配置 (20)A)设置主机对象 (20)B)设置范围对象 (21)C)设置子网对象 (21)D)设置地址组 (22)E)自定义服务 (22)F)设置区域对象 (23)G)设置时间对象 (23)4．访问策略配置 (24)5．高可用性配置 (27)四、透明模式配置示例 (29)拓补结构： (29)1．用串口管理方式进入命令行 (29)2．配置接口属性 (29)3．配置VLAN (29)4．配置区域属性 (29)5．定义对象 (29)6．添加系统权限 (29)7．配置访问策略 (30)8．配置双机热备 (30)五、路由模式配置示例 (31)拓补结构： (31)1．用串口管理方式进入命令行 (31)2．配置接口属性 (31)3．配置路由 (31)4．配置区域属性 (31)5．配置主机对象 (31)6．配置访问策略 (31)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

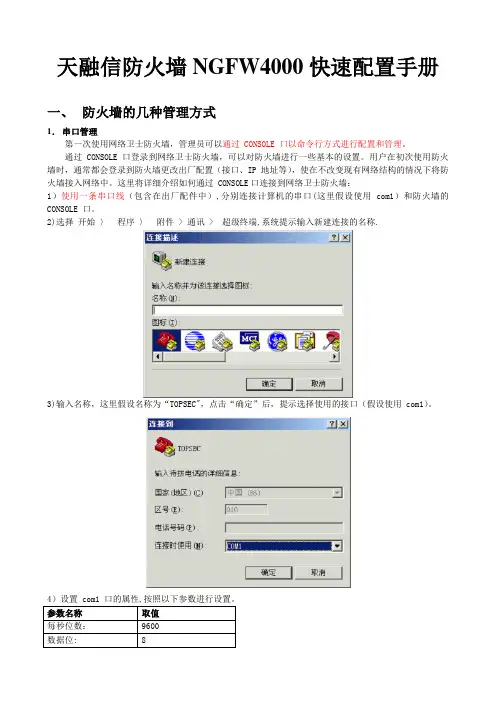

天融信防火墙NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。
通过CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。
用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。
这里将详细介绍如何通过CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用com1）和防火墙的CONSOLE 口。
2）选择开始> 程序> 附件> 通讯> 超级终端，系统提示输入新建连接的名称。
3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用com1）。
(参数名称取值每秒位数：9600数据位：8奇偶校验：无停止位：【15）成功连接到防火墙后，超级终端界面会出现输入用户名/密码的提示，如下图。
6）输入系统默认的用户名：superman 和密码：talent，即可登录到网络卫士防火墙。
登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。
2．TELNET管理TELNET管理也是命令行管理方式，要进行TELNET管理，必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“system telnetd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add mask ”命令添加管理IP地址4)、5)然后用各种命令行客户端(如WINDOWS CMD命令行)管理：TELNET6)最后输入用户名和密码进行管理命令行如图：3．SSH管理SSH管理和TELNET基本一至，只不过SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any”命令添加管理权限2)在串口下用“system sshd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add mask ”命令添加管理IP地址4)然后用各种命令行客户端(如putty命令行)管理：5)]6)最后输入用户名和密码进行管理命令行如图：4．WEB管理1)防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。
天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (6)1．串口管理 (6)2．TELNET管理 (8)3．SSH管理 (9)4．WEB管理 (10)5．GUI管理 (11)二、命令行常用配置 (17)1．系统管理命令(SYSTEM) (18)命令 (18)功能 (18)WEBUI界面操作位置 (18)二级命令名 (18)V ERSION (18)系统版本信息 (18)系统>基本信息 (18)INFORMATION (18)当前设备状态信息 (18)系统>运行状态 (18)TIME (18)系统>系统时间 (18)CONFIG (18)系统配置管理 (18)管理器工具栏“保存设定”按钮 (18)REBOOT (18)重新启动 (18)系统>系统重启 (18)SSHD (18)SSH服务管理命令 (18)系统>系统服务 (18)TELNETD (18)TELNET服务管理 (18)系统>系统服务命令 (18)HTTPD (18)HTTP服务管理命 (18)系统>系统服务令 (18)MONITORD (18)MONITOR (18)服务管理命令无 (18)2．网络配置命令(NETWORK) (18)3．双机热备命令(HA) (19)4．定义对象命令(DEFINE) (19)6．显示运行配置命令(SHOW_RUNNING) (20)7．保存配置命令(SAVE) (20)三、WEB界面常用配置 (21)1．系统管理配置 (21)A)系统> 基本信息 (21)B)系统> 运行状态 (22)C)系统> 配置维护 (22)D)系统> 系统服务 (22)E)系统> 开放服务 (23)F)系统> 系统重启 (23)2．网络接口、路由配置 (23)A)设置防火墙接口属性 (23)B)设置路由 (26)3．对象配置 (28)A)设置主机对象 (28)B)设置范围对象 (29)C)设置子网对象 (29)D)设置地址组 (30)E)自定义服务 (31)F)设置区域对象 (31)G)设置时间对象 (32)4．访问策略配置 (33)四、透明模式配置示例 (39)拓补结构： (39)1．用串口管理方式进入命令行 (39)2．配置接口属性 (39)3．配置VLAN (40)4．配置区域属性 (40)5．定义对象 (40)6．添加系统权限 (40)7．配置访问策略 (40)8．配置双机热备 (41)五、路由模式配置示例 (42)拓补结构： (42)1．用串口管理方式进入命令行 (42)2．配置接口属性 (42)3．配置路由 (43)4．配置区域属性 (43)5．配置主机对象 (43)6．配置访问策略 (43)7．配置双机热备 (43)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。
天融信防火墙NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。
通过 CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。
用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。
这里将详细介绍如何通过 CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中）,分别连接计算机的串口(这里假设使用 com1）和防火墙的CONSOLE 口。
2)选择开始〉程序〉附件 > 通讯 > 超级终端,系统提示输入新建连接的名称.3)输入名称，这里假设名称为“TOPSEC"，点击“确定”后，提示选择使用的接口（假设使用 com1）。
4）设置 com1 口的属性,按照以下参数进行设置。
参数名称取值每秒位数：9600数据位: 8奇偶校验: 无停止位： 15）成功连接到防火墙后,超级终端界面会出现输入用户名/密码的提示，如下图.6）输入系统默认的用户名：superman 和密码：talent,即可登录到网络卫士防火墙。
登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。
2．TELNET管理TELNET管理也是命令行管理方式,要进行TELNET管理，必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“system telnetd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1。
250 mask 255.255。
255。
0”命令添加管理IP地址4)然后用各种命令行客户端(如WINDOWS CMD命令行)管理:TELNET 192。
天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (6)4．WEB管理 (7)5．GUI管理 (8)二、命令行常用配置 (13)1．系统管理命令(SYSTEM) (13)命令 (13)功能 (13)WEBUI界面操作位置 (13)二级命令名 (13)V ERSION (13)系统版本信息 (13)系统>基本信息 (13)INFORMATION (13)当前设备状态信息 (13)系统>运行状态 (13)TIME (13)系统时钟管理 (13)系统>系统时间 (13)CONFIG (13)系统配置管理 (13)管理器工具栏“保存设定”按钮 (13)REBOOT (13)重新启动 (13)系统>系统重启 (13)SSHD (13)SSH服务管理命令 (13)系统>系统服务 (13)TELNETD (13)TELNET服务管理 (13)系统>系统服务命令 (13)HTTPD (13)HTTP服务管理命 (13)系统>系统服务令 (13)MONITORD (14)MONITOR (14)服务管理命令无 (14)3．双机热备命令(HA) (14)4．定义对象命令(DEFINE) (14)5．包过滤命令(PF) (14)6．显示运行配置命令(SHOW_RUNNING) (14)7．保存配置命令(SAVE) (14)三、WEB界面常用配置 (15)1．系统管理配置 (15)A)系统> 基本信息 (15)B)系统> 运行状态 (15)C)系统> 配置维护 (16)D)系统> 系统服务 (16)E)系统> 开放服务 (17)F)系统> 系统重启 (17)2．网络接口、路由配置 (17)A)设置防火墙接口属性 (17)B)设置路由 (19)3．对象配置 (21)A)设置主机对象 (21)B)设置范围对象 (22)C)设置子网对象 (22)D)设置地址组 (23)E)自定义服务 (23)F)设置区域对象 (24)G)设置时间对象 (24)4．访问策略配置 (25)5．高可用性配置 (28)四、透明模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置VLAN (30)4．配置区域属性 (30)5．定义对象 (30)6．添加系统权限 (30)7．配置访问策略 (31)8．配置双机热备 (31)五、路由模式配置示例 (32)拓补结构： (32)1．用串口管理方式进入命令行 (32)2．配置接口属性 (32)3．配置路由 (32)4．配置区域属性 (32)6．配置访问策略 (32)7．配置双机热备 (33)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。
天融信防火墙NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进展配置和管理。
通过CONSOLE 口登录到网络卫士防火墙，可以对防火墙进展一些根本的设置。
用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置〔接口、IP 地址等〕，使在不改变现有网络构造的情况下将防火墙接入网络中。
这里将详细介绍如何通过CONSOLE口连接到网络卫士防火墙：1〕使用一条串口线〔包含在出厂配件中〕，分别连接计算机的串口〔这里假设使用1〕和防火墙的CONSOLE 口。
2〕选择开场> 程序> 附件> 通讯> 超级终端，系统提示输入新建连接的名称。
3〕输入名称，这里假设名称为“TOPSEC〞，点击“确定〞后，提示选择使用的接口〔假设使用1〕。
参数名称取值每秒位数：9600数据位：8奇偶校验：无停顿位： 15〕成功连接到防火墙后，超级终端界面会出现输入用户名/密码的提示，如下列图。
6〕输入系统默认的用户名：superman 和密码：talent，即可登录到网络卫士防火墙。
登录后，用户就可使用命令行方式对网络卫士防火墙进展配置管理。
2．TELNET管理TELNET管理也是命令行管理方式，要进展TELNET管理，必须进展以下设置：1)在串口下用“pf service add name telnet area area_eth0 addressname any〞命令添加管理权限2)在串口下用“system telnetd start〞命令启动TELNET管理效劳3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0〞命令添加管理IP地址4)然后用各种命令行客户端(如WINDOWS CMD命令行)管理：TELNET 192.168.1.2505)最后输入用户名和密码进展管理命令行如图：3．SSH管理SSH管理和TELNET根本一至，只不过SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any〞命令添加管理权限2)在串口下用“system sshd start〞命令启动TELNET管理效劳3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0〞命令添加管理IP地址4)然后用各种命令行客户端(如putty命令行)管理：192.168.1.2505)最后输入用户名和密码进展管理命令行如图：4．WEB管理1)防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any〞命令添加。
