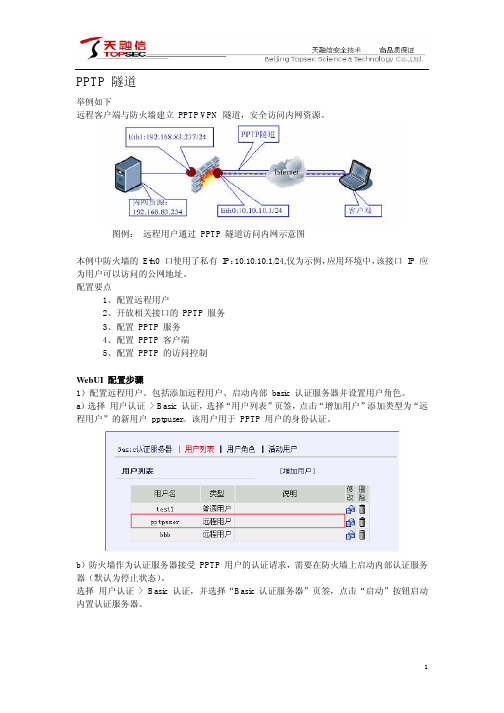

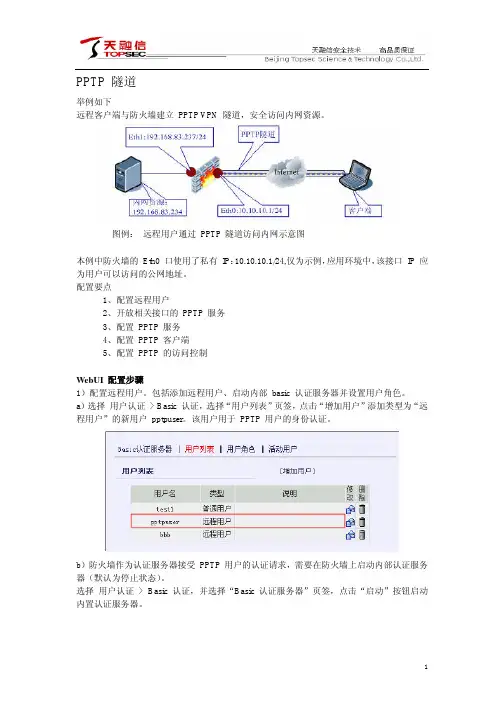

PPTP隧道举例如下远程客户端与防火墙建立PPTP VPN隧道，安全访问内网资源。
图例：远程用户通过PPTP隧道访问内网示意图本例中防火墙的Eth0口使用了私有IP：10.10.10.1/24,仅为示例，应用环境中，该接口IP应为用户可以访问的公网地址。
配置要点1、配置远程用户2、开放相关接口的PPTP服务3、配置PPTP服务4、配置PPTP客户端5、配置PPTP的访问控制WebUI配置步骤1）配置远程用户。
包括添加远程用户、启动内部basic认证服务器并设置用户角色。
a）选择用户认证>Basic认证，选择“用户列表”页签，点击“增加用户”添加类型为“远程用户”的新用户pptpuser。
该用户用于PPTP用户的身份认证。
b）防火墙作为认证服务器接受PPTP用户的认证请求，需要在防火墙上启动内部认证服务器（默认为停止状态）。
选择用户认证>Basic认证，并选择“Basic认证服务器”页签，点击“启动”按钮启动内置认证服务器。
c）将PPTP用户设置所属用户角色。
不属于任何用户角色的用户无法通过认证服务器的认证。
而且可以通过设置对用户角色的访问控制规则来实现对PPTP用户的访问控制。
选择用户认证>Basic认证，并选择“用户角色”页签，点击“添加”按钮，设置包含PPTP远程用户的用户角色。
点击“确定”，完成用户角色设置。
界面如下图所示。
2）开放Eth0口的PPTP服务。
a）选择资源管理>区域，设置区域intranet、dmz分别和属性eth0、eth1绑定，权限为允许访问。
b）选择系统管理>配置菜单，并选择“开放服务”页签，开放该区域的PPTP服务服务。
3）配置PPTP服务选择虚拟专网>PPTP菜单，在“PPTP设定”处设置PPTP服务属性，如下图。
需要注意的是：PPTP服务器的起始地址和结束地址必须和本地地址（服务器的虚拟IP）在同一个网段。
点击“启动”，成功后进入等待远程PPTP客户端的连接。
天融信防⽕墙设置钟祥⽔利局防⽕墙通过交换机中的主机192.168.1.0 ⽹段访问在浏览器地址栏中输⼊https://192.168.1.1按回车即可访问（新防⽕墙默认只有ETH0⼝可⽤WEB访问，地址为https://192.168.0.254）期间会提⽰证书不完全点击接受即可登录页⾯需输⼊访问账号和密码为默认值账号：superman 密码：talent正确输⼊后即可看到默认⾸页显⽰的是防⽕墙的基本信息防护墙所有基本功能需要在系统管理=》配置=》开放服务⾥添加⽐如能在⽹页配置该防⽕墙点击【添加】服务名称为需要添加的服务Webui为可⽹页配置DHCP为该区域可动态获取IP地址等具体可参考随机安装光盘上⾯有每个服务名称的详细说明控制区域需要⼿动添加后⾯会讲解控制地址选择此项为所有主机都可以访问，使⽤其他主机需⼿动添加表⽰只有该主机才能够访问，使⽤添加⽅式见下⽂【管理员】此项为管理可登陆防⽕墙的账号名与密码可⾃⾏添加账号与修改密码【资源管理】该选项需要注意的是地址区域服务【地址】为每台主机的IP地址若需要端⼝映射需要选定主机则需要在此选项内添加该主机IP地址点击添加名称为⾃⼰容易记录的名称可随意输⼊（但必须输⼊）在红框内填写需要添加的主机的IP地址后点击旁边的箭头然后点击确定即可添加⼀条地址信息【区域】区域可选择为⼀个⽹段，⼀个VLAN,⼀个端⼝等等可视为许多地址的集合做端⼝映射需要选择外端端⼝作为区域名称同地址可随意填写权限为默认值允许属性选择⼀个端⼝然后点击右边箭头=》然后点击确定服务就是协议与端⼝号我们主要需要在⾃定义服务内添加需要映射的端⼝类型⼤部分都是TCP名称⾃定端⼝为需要映射的端⼝号点击确定即可添加⼀条服务【⽹络管理】需要注意的为接⼝路由域名解析【接⼝】管理物理接⼝防⽕墙的物理以太⽹接⼝设置IP，类型天融信防⽕墙根据型号不同，⼀般有3个或8个以太⽹接⼝接⼝处于链接状态时显⽰为绿灯点击设置下⽅图标即可设置相对应的接⼝的IP，类型防⽕墙默认ETH0 端⼝可以WEB访问模式为路由模式IP为192.168.0.1 ⼦⽹掩码为255.255.255.0可以根据需求更改端⼝的IP和模式【路由】设置好端⼝IP后系统会⾃动⽣成⼏条路由信息若新装防⽕前上⽹则需要⼿动添加⼀条路由信息⽬的地址和掩码都为0.0.0.0⽹关为电信或其他⽹络供应商提供的⽹关接⼝为外⽹接⼝【域名解析】填写⽹络供应商提供的DNS地址点击确定即可A端⼝需要访问B端⼝则需要在访问控制内添加规则先在区域内添加A端⼝和B端⼝为2条区域信息然后再访问控制=》添加策略内勾选⾼级源选择A端⼝⽬的选择B端⼝访问规则选择允许启⽤规则内⽹即可访问另⼀内⽹地址转换即端⼝映射⾸先新的防⽕墙需要配置上⽹则需要在端⼝设置好IP在路由添加⼀条路由规则最后就是在地址转换添加⼀条规则了还是需要在区域内添加外⽹端⼝和内⽹端⼝2条区域然后再地址转换内添加⼀条规则类型为源转换同访问控制在源选项卡复选⾼级在选择源AREA：内选择内⽹端⼝的区域在⽬的选项卡然后点击确定即可端⼝映射则为⽬的转换源选择为ANY⽬地选择为外⽹端⼝服务为在资源内添加的，所需要映射的端⼝服务⽬地地址转换为需要转换到的IP（需在地址添加）⽬地端⼝转换为需要转换的端⼝（⼀般和服务为同⼀端⼝）然后点击确定即可注：新防⽕墙在系统管理=》配置=》时间内同步时间后再进⾏配置现在⼤致说明⼀个新装防⽕墙怎么做端⼝映射1.默认使⽤ETH0端⼝访问https://192.168.0.254输⼊账号密码进⼊防⽕墙2.在⽹络管理=》接⼝⾥设置好端⼝的内外⽹的端⼝IP3.在⽹络管理=》路由⾥添加⼀条路由信息4.在⽹络管理=》域名解析填写DNS5.在资源管理=》地址内添加需要映射的主机地址6.在资源管理=》区域内添加内⽹端⼝和外⽹端⼝为2条区域7.在防⽕墙=》地址转换内添加⼀条源转换（源为内⽹区域，⽬的为外⽹区域）此时内⽹区域可访问外⽹8.在防⽕墙=》访问控制内添加2条规允许内⽹区域可访问外⽹，以及外⽹区域能访问内⽹（主要为了端⼝转换能够成功）9.在资源管理=》服务=》⾃定义服务内添加需要转换的端⼝号10.在防⽕墙=》地址转换内添加⼀条⽬的转换即可完成端⼝映射配置完成后切记保存配置。

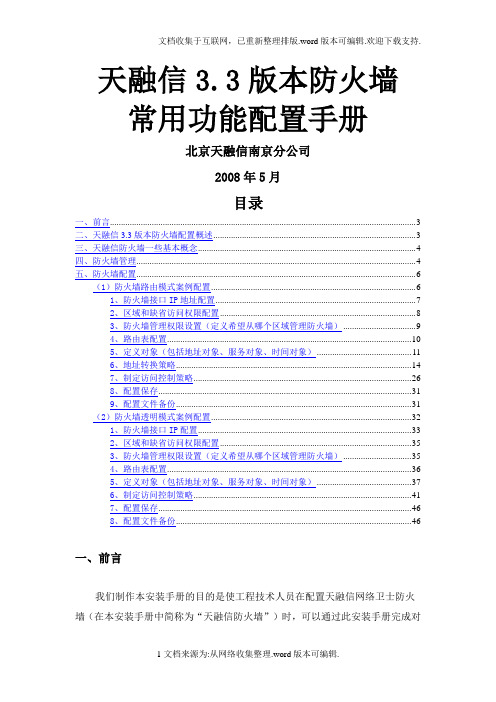

天融信3.3版本防火墙常用功能配置手册北京天融信南京分公司2008年5月目录一、前言 (3)二、天融信3.3版本防火墙配置概述 (3)三、天融信防火墙一些基本概念 (4)四、防火墙管理 (4)五、防火墙配置 (6)（1）防火墙路由模式案例配置 (6)1、防火墙接口IP地址配置 (7)2、区域和缺省访问权限配置 (8)3、防火墙管理权限设置（定义希望从哪个区域管理防火墙） (9)4、路由表配置 (10)5、定义对象（包括地址对象、服务对象、时间对象） (11)6、地址转换策略 (14)7、制定访问控制策略 (26)8、配置保存 (31)9、配置文件备份 (31)（2）防火墙透明模式案例配置 (32)1、防火墙接口IP配置 (33)2、区域和缺省访问权限配置 (35)3、防火墙管理权限设置（定义希望从哪个区域管理防火墙） (35)4、路由表配置 (36)5、定义对象（包括地址对象、服务对象、时间对象） (37)6、制定访问控制策略 (41)7、配置保存 (46)8、配置文件备份 (46)一、前言我们制作本安装手册的目的是使工程技术人员在配置天融信网络卫士防火墙（在本安装手册中简称为“天融信防火墙”）时，可以通过此安装手册完成对天融信防火墙基本功能的实现和应用。
二、天融信3.3版本防火墙配置概述天融信防火墙作为专业的网络安全设备，可以支持各种复杂网络环境中的网络安全应用需求。
在配置天融信防火墙之前我们通常需要先了解用户现有网络的规划情况和用户对防火墙配置及实现功能的诸多要求，建议参照以下思路和步骤对天融信防火墙进行配置和管理。
1、根据网络环境考虑防火墙部署模式（路由模式、透明模式、混合模式），根据确定好的防火墙的工作模式给防火墙分配合理的IP地址。
2、防火墙接口IP配置3、区域和缺省访问权限配置4、防火墙管理权限配置5、路由表配置6、定义对象（地址对象、服务对象、时间对象）7、制定地址转换策略（包括四种地址转换策略：源地址转换、目的地址转换、双向转换、不做转换）8、制定访问控制策略9、其他特殊应用配置10、配置保存11、配置文件备份☺提示：每次修改配置前，建议首先备份防火墙再修改配置，避免防火墙配置不当造成网络长时间中断。
天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (6)1．串口管理 (6)2．TELNET管理 (8)3．SSH管理 (9)4．WEB管理 (10)5．GUI管理 (11)二、命令行常用配置 (17)1．系统管理命令(SYSTEM) (18)命令 (18)功能 (18)WEBUI界面操作位置 (18)二级命令名 (18)V ERSION (18)系统版本信息 (18)系统>基本信息 (18)INFORMATION (18)当前设备状态信息 (18)系统>运行状态 (18)TIME (18)系统>系统时间 (18)CONFIG (18)系统配置管理 (18)管理器工具栏“保存设定”按钮 (18)REBOOT (18)重新启动 (18)系统>系统重启 (18)SSHD (18)SSH服务管理命令 (18)系统>系统服务 (18)TELNETD (18)TELNET服务管理 (18)系统>系统服务命令 (18)HTTPD (18)HTTP服务管理命 (18)系统>系统服务令 (18)MONITORD (18)MONITOR (18)服务管理命令无 (18)2．网络配置命令(NETWORK) (18)3．双机热备命令(HA) (19)4．定义对象命令(DEFINE) (19)6．显示运行配置命令(SHOW_RUNNING) (20)7．保存配置命令(SAVE) (20)三、WEB界面常用配置 (21)1．系统管理配置 (21)A)系统> 基本信息 (21)B)系统> 运行状态 (22)C)系统> 配置维护 (22)D)系统> 系统服务 (22)E)系统> 开放服务 (23)F)系统> 系统重启 (23)2．网络接口、路由配置 (23)A)设置防火墙接口属性 (23)B)设置路由 (26)3．对象配置 (28)A)设置主机对象 (28)B)设置范围对象 (29)C)设置子网对象 (29)D)设置地址组 (30)E)自定义服务 (31)F)设置区域对象 (31)G)设置时间对象 (32)4．访问策略配置 (33)四、透明模式配置示例 (39)拓补结构： (39)1．用串口管理方式进入命令行 (39)2．配置接口属性 (39)3．配置VLAN (40)4．配置区域属性 (40)5．定义对象 (40)6．添加系统权限 (40)7．配置访问策略 (40)8．配置双机热备 (41)五、路由模式配置示例 (42)拓补结构： (42)1．用串口管理方式进入命令行 (42)2．配置接口属性 (42)3．配置路由 (43)4．配置区域属性 (43)5．配置主机对象 (43)6．配置访问策略 (43)7．配置双机热备 (43)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。
天融信版本防火墙常用功能配置手册(总45页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除天融信版本防火墙常用功能配置手册北京天融信南京分公司2008年5月目录一、前言..................................................... 错误!未定义书签。
二、天融信版本防火墙配置概述................................. 错误!未定义书签。
三、天融信防火墙一些基本概念................................. 错误!未定义书签。
四、防火墙管理............................................... 错误!未定义书签。
五、防火墙配置............................................... 错误!未定义书签。
（1）防火墙路由模式案例配置............................. 错误!未定义书签。
1、防火墙接口IP地址配置 ........................... 错误!未定义书签。
2、区域和缺省访问权限配置........................... 错误!未定义书签。
3、防火墙管理权限设置（定义希望从哪个区域管理防火墙）错误!未定义书签。
4、路由表配置 ...................................... 错误!未定义书签。
5、定义对象（包括地址对象、服务对象、时间对象）..... 错误!未定义书签。
6、地址转换策略 .................................... 错误!未定义书签。
7、制定访问控制策略 ................................ 错误!未定义书签。
天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (3)1．串口管理 (3)2．TELNET管理 (4)3．SSH管理 (5)4．WEB管理 (6)5．GUI管理 (6)二、命令行常用配置 (12)1．系统管理命令(SYSTEM) (12)命令 (12)功能 (12)WEBUI界面操作位置 (12)二级命令名 (12)Version (12)系统版本信息 (12)系统>基本信息 (12)information (12)当前设备状态信息 (12)系统>运行状态 (12)系统>系统时间 (12)config (12)系统配置管理 (12)管理器工具栏“保存设定”按钮 (12)reboot (12)重新启动 (12)系统>系统重启 (12)sshd (12)SSH服务管理命令 (12)系统>系统服务 (12)telnetd (12)TELNET服务管理 (12)系统>系统服务命令 (12)d (12)服务管理命 (12)系统>系统服务令 (12)monitord (12)MONITOR (12)服务管理命令无 (12)2．网络配置命令(NETWORK) (13)3．双机热备命令(HA) (13)4．定义对象命令(DEFINE) (13)5．包过滤命令(PF) (13)6．显示运行配置命令(SHOW_RUNNING) (13)7．保存配置命令(SAVE) (13)三、WEB界面常用配置 (14)1．系统管理配置 (14)A) 系统 > 基本信息 (14)B) 系统 > 运行状态 (14)C) 系统 > 配置维护 (15)D) 系统 > 系统服务 (15)E) 系统 > 开放服务 (16)F) 系统 > 系统重启 (16)2．网络接口、路由配置 (16)A) 设置防火墙接口属性 (16)B) 设置路由 (18)3．对象配置 (20)A) 设置主机对象 (20)B) 设置范围对象 (21)C) 设置子网对象 (21)D) 设置地址组 (21)E) 自定义服务 (22)F) 设置区域对象 (22)G) 设置时间对象 (23)4．访问策略配置 (23)5．高可用性配置 (26)四、透明模式配置示例 (28)拓补结构： (28)1．用串口管理方式进入命令行 (28)2．配置接口属性 (28)3．配置VLAN (28)4．配置区域属性 (28)7．配置访问策略 (29)8．配置双机热备 (29)五、路由模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置路由 (30)4．配置区域属性 (30)5．配置主机对象 (30)6．配置访问策略 (30)7．配置双机热备 (31)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。
-天融信版本防火墙常用功能配置手册v2天融信3.3版本防火墙常用功能配置手册北京天融信南京分公司2008年5月目录一、前言 (3)二、天融信3.3版本防火墙配置概述 (3)三、天融信防火墙一些基本概念 (4)四、防火墙管理 (4)五、防火墙配置 (6)（1）防火墙路由模式案例配置 (6)1、防火墙接口IP地址配置 (7)2、区域和缺省访问权限配置 (8)3、防火墙管理权限设置（定义希望从哪个区域管理防火墙） (9)4、路由表配置 (10)5、定义对象（包括地址对象、服务对象、时间对象） (11)6、地址转换策略 (14)7、制定访问控制策略 (26)8、配置保存 (31)9、配置文件备份 (31)（2）防火墙透明模式案例配置 (32)1、防火墙接口IP配置 (33)2、区域和缺省访问权限配置 (35)3、防火墙管理权限设置（定义希望从哪个区域管理防火墙） (35)4、路由表配置 (36)5、定义对象（包括地址对象、服务对象、时间对象） (37)6、制定访问控制策略 (41)7、配置保存 (46)8、配置文件备份 (46)一、前言我们制作本安装手册的目的是使工程技术人员在配置天融信网络卫士防火墙（在本安装手册中简称为“天融信防火墙”）时，可以通过此安装手册完成对天融信防火墙基本功能的实现和应用。
二、天融信3.3版本防火墙配置概述天融信防火墙作为专业的网络安全设备，可以支持各种复杂网络环境中的网络安全应用需求。
在配置天融信防火墙之前我们通常需要先了解用户现有网络的规划情况和用户对防火墙配置及实现功能的诸多要求，建议参照以下思路和步骤对天融信防火墙进行配置和管理。
1、根据网络环境考虑防火墙部署模式（路由模式、透明模式、混合模式），根据确定好的防火墙的工作模式给防火墙分配合理的IP地址。
2、防火墙接口IP配置3、区域和缺省访问权限配置4、防火墙管理权限配置5、路由表配置6、定义对象（地址对象、服务对象、时间对象）7、制定地址转换策略（包括四种地址转换策略：源地址转换、目的地址转换、双向转换、不做转换）8、制定访问控制策略9、其他特殊应用配置10、配置保存11、配置文件备份提示：每次修改配置前，建议首先备份防火墙再修改配置，避免防火墙配置不当造成网络长时间中断。
