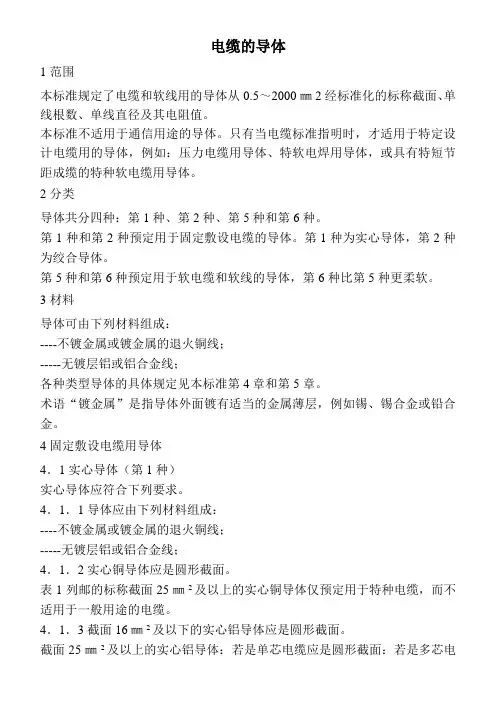

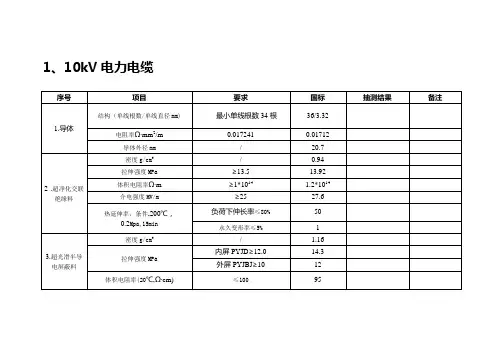

电线电缆导体单线直径和单线根数

电缆的导体1范围本标准规定了电缆和软线用的导体从0.5～2000㎜2经标准化的标称截面、单线根数、单线直径及其电阻值。

本标准不适用于通信用途的导体。

只有当电缆标准指明时，才适用于特定设计电缆用的导体，例如：压力电缆用导体、特软电焊用导体，或具有特短节距成缆的特种软电缆用导体。

2分类导体共分四种：第1种、第2种、第5种和第6种。

第1种和第2种预定用于固定敷设电缆的导体。

第1种为实心导体，第2种为绞合导体。

第5种和第6种预定用于软电缆和软线的导体，第6种比第5种更柔软。

3材料导体可由下列材料组成：----不镀金属或镀金属的退火铜线；-----无镀层铝或铝合金线；各种类型导体的具体规定见本标准第4章和第5章。

术语“镀金属”是指导体外面镀有适当的金属薄层，例如锡、锡合金或铅合金。

4固定敷设电缆用导体4．1实心导体（第1种）实心导体应符合下列要求。

4．1．1导体应由下列材料组成：----不镀金属或镀金属的退火铜线；-----无镀层铝或铝合金线；4．1．2实心铜导体应是圆形截面。

表1列邮的标称截面25㎜2及以上的实心铜导体仅预定用于特种电缆，而不适用于一般用途的电缆。

4．1．3截面16㎜2及以下的实心铝导体应是圆形截面。

截面25㎜2及以上的实心铝导体：若是单芯电缆应是圆形截面：若是多芯电缆可以是圆形截面。

也可以是成型截面。

截面95㎜2及以上的导体，可由5个及以下分截面导体构成。

4．1．4在20℃时每芯导体电阻应不超过表1相应规定的最大值。

表1单芯和多芯电缆用第1种实心导体4.2非紧压绞合圆形导体(第2种)非紧压绞合圆形导体应符合下列要求.4.2.1导体应由下列材料组成:----不镀金属或镀金属的退火铜线.----无镀层铝或铝合金线.绞合铝导体截面一般应不小于10㎜2,但如果特殊考虑4㎜2和6㎜2的绞合铝导体能适合某种特殊电缆及其使用场合,则也允许采用.4.2.2导体中的单线根数应不少于表2规定的相应最少根数.1200㎜2到2000㎜2截面的导体不规定单线的最少根数.4.2.4在20℃时每芯导体电阻应不超过表2相应规定的最大值.4.3紧压绞合圆形导体和绞合成型导体(第2种).紧压绞合圆形导体和绞合成型导体应符合下列要求.4.3.1导体应由下列材料组成:----不镀金属或镀金属的退火铜线.----无镀层铝或铝合金线.紧压绞合圆铝导体截面应不小于16㎜2,绞合成型铜或铝导体截面应不小于25㎜2.4.3.2 同一导体中两根不同单线的直径比应不超过2.表2 单芯和多芯电缆用第2种绞合导体4.3.3导体中单线根数应不少于表2相应规定的最少根数.1200㎜2到2000㎜截面的导体不规定单线的最少根数.4.3.4在20℃时每芯导体电阻应不超过表2相应规定的最大值.5软导体(第5种和第6种)软导体应符合下列要求.5.1导体应由不镀金属或镀金属的退火铜线组成.5.2导体中的单线应具有相同标称直径.5.3导体中的单线直径应不超过表3或表4相应规定的最大值.5.4在20℃时每芯导体电阻应不超过表3或表4相应规定的最大值. 表3 单芯和多芯电缆用第5种软铜导体表4 单芯和多芯电缆用第6种软铜导体6检验要求若可行,应在成品电缆上进行检查和测量,检验是否符合本标准4.2.1\4.1.2\4.1.3\4.2.1\4.2.2\4.2.3\4.3.1\4.3.2\4.3.3\5.1\5.2和5.3规定的要求.测量导体电阻可以在整根长度的电缆或软线上或在至少1m长的试样上进行,把测量值除以其长,如果需要,应采用下列公式校正到20℃和1km长时的导体电阻.R20=Rt· Kt·1000LR20----20℃电阻或软线的实测电阻，ΩRt-----温度为t时的电阻温度校正系数L-----电缆或软线的长度,m;t-----测量时的导体温度,C.表5规定了在通常温度范围内的温度校正系数Kt值,其值按下式计算:K t= 1 = 2501+0.004(t-20) 230+t此式为近似公式,但能计算了足以达到在测量导体温度和电缆或软线长度的精度范围内的实际值.表5 在t℃时测量导体电阻校正到20℃时的温度校正系数K t铜和铝更精确的温度校正系数公式是：㈠铜导体(不镀金属或镀金属的导体):K tCu= 254.5 = 1234.5+ t 1+0.00393(t-20)㈡铝或铝合金导体：K tAl= 254.5 = 1234.5+ t 1+0.00403(t-20)电阻温度系数值列于IEC 28《铜电阻国际标准》以及IEC111《工业硬铝导线电阻率》。

船用射频电缆 一般规定GB9334.1—881 产品表示方法由产品型号、特性阻抗、绝缘外径和标准编号表示，组成如图示：系 绝 护 特 绝 结 标 列 缘 套 性 缘 构 准 代 代 代 阻 外 代 编 号 号 号 抗 径 号 号 参 参 数 数 2 代号2.1 系列代号实心聚乙烯绝缘系列……………………………………………………CSY 聚四氟乙烯绝缘系列……………………………………………………CSF 2.2 绝缘代号聚乙烯………………………………………………………………………Y 聚四氟乙烯…………………………………………………………………F 2.3 护层代号见表1特性阻抗……………………………………………………用额定阻抗参数表示。

绝缘外径……………………………………………………用标称外径参数表示。

2.5 结构代号………………………………………………………………1、2、3 3 导体3.1 内导体结构组成就符合表2的规定。

10—13.2 外导体由金属丝编织组成，具体组成见表3。

4.1 导体的电阻率应符合表2的规定。

4.2 20℃时内外导体之间的绝缘电阻应不小于5000MΩ·km。

4.3 绝缘耐电压应符合表4的规定。

10—24.7 高温后冷弯曲试验电缆应能经受表8规定的高温暴露后的低温弯曲试验，经试验后试样绝缘和护套应无机械损伤。

试验时，电缆首先在高温下暴露规定时间，然后在自然条件下冷却1h，再进行低温暴露规定时间，然后在规定直径的试棒上卷绕。

电缆应能经受表9规定的低温弯曲试验，经试验后试样绝缘和护套应无机械损伤。

电缆应能经受表10规定的流动性试验。

10—3船用射频电缆额定阻抗50 铜导体实芯聚乙烯绝缘同轴射频电缆JB/T8143.1—1995 1 使用特性见表1。

2 产品型号如表2，产品型式如图1。

1——内导体 2——绝缘 3——外导体 4——护套 5——铠装（如有时）图14.1 一般技术要求应符合GB9334.1—88的要求。

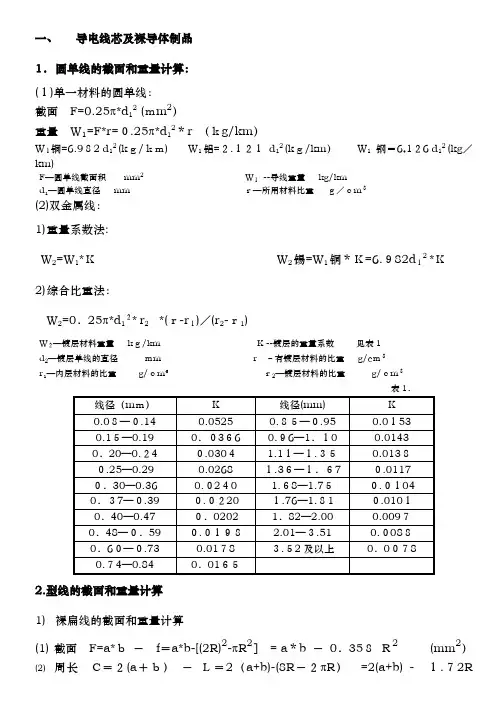

一、导电线芯及裸导体制品1．圆单线的截面和重量计算：(１)单一材料的圆单线：截面F=0.25π*d12 (ｍm2）重量Ｗ1=F*r=０.25π*d12＊r （ｋg/km）W１铜=6.9８2 d12 (kｇ/ｋｍ) W1铝=２.１２１d12 (kｇ/km）W1钢＝6.1２6 d12 (kg／km)F—圆单线截面积mm2 W１--导线重量kg/kmd1—圆单线直径mm ｒ—所用材料比重ｇ／ｃm３(2)双金属线：1)重量系数法:W2=Ｗ1*ＫW2锡=W1铜＊Ｋ=6.９82d１2 *Ｋ2)综合比重法：W2=0．25π*d1２*r2 *(ｒ-r１)／(r2-ｒ1)W２—镀层材料重量kｇ/km K --镀层的重量系数见表1d2—镀层单线的直径ｍm r –有镀层材料的比重g/cｍ３r1—内层材料的比重g/ｃm3 ｒ2—镀层材料的比重g/ｃm３表1．2.型线的截面和重量计算1)裸扁线的截面和重量计算(1)截面F=a*ｂ－f＝a*b-[(2R)2-πR2］= a＊b －0．35８Ｒ2 (mm2）(2)周长C＝２(a＋ｂ）－Ｌ＝2（a+b)-(8R－２πR）=2(a+b) - １.７2R(mm)(3)重量W1=F*r (kg/km)a—扁线厚度ｍm b—扁线宽度mmR—扁线的圆角半径ｍｍr—方角一圆角截面的差数mm2L—方欠与圆角周长的差数mm F—扁线截面积ｍm2Ｃ—扁线的周长mm ｒ—所用材料比重g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。

但在计算重量时可用标称截面计算。

(1)铜电车线W=F*８．89 （kg／km）Ｆ—标称截面mｍ２(2)铝合金电车线W=F*ｒ（kg/km) r—铝合金比重g／ｃｍ3(3)钢铝电车线W=W铜+W铝=F钢＊r钢+Ｆ铝*ｒ铝(ｋｇ/km）(参照电线电缆手册第二册70９页表1２—5)3)高压电缆用型线芯重量计算(1)空心绞合线芯直径DＤ=Ｄ0＋2(tｚ+t弓) (mｍ)(2)重量Ｗ＝（F Z n Z+F弓n弓)*r*K (kg／ｋm)tz、t弓—Z形及弓形线厚度mm D0 —油道直径ｍmFＺ、F弓—Z形及弓形线厚度ｍm ｎZ、n弓—Z形及弓形线根数r —所用材料比重g/cｍ3K—线芯绞入系数备注:镀锡铜导体重量计算: M=平方数*密度(８.89）*工艺系数（１．0５)*芯数绝缘护套重量计算: M=(大直径2-小直径2)*材料密度*0.7854*钳入系数（１.05）材料密度见附表铜编织重量计算: M＝（π2／2)d*(D+2ｄ）PKλD:编织前的外径d：编织丝的直径P:编织丝的密度Ｋ:编织的交叉系数(1.015)λ:单向覆盖率８０%=０．5528二、绞线1．绞合线芯的结构计算1）线芯按正规绞合时总根数表22）线芯绞合外径计算（１)按正规绞合时，中心为１—6根,线芯外径比M的计算按表3绞合线芯外径比M 可查表４计算表3(2)非正规绞合时，线芯外径比M的计算:M=D/d＝d[1＋１/sｉn(１８00/Z)]/ｄ＝１+1/sin(1800/Z)（３)线芯外径：D=M*dZ—外层根数d—单线直径ｍm n—层数D—线芯直径mm M—外径比表４3）复绞线外径计算:D=M*d 其中：Ｍ—外径比d—单丝外径mm复绞线外径比表５4)束线芯的结构计算:(1)束线芯各层根数及总根数的计算a: 中心为1根时,第n层及总根数第一层Z1=1 第n层Ｚn=6(n-1) （n＞2)总根数Z=３n2-3n+１b：中心为2—5根时,第n层及总根数第一层Z1（２、３、４、５根）第n层Zn＝Ｚ1+6(ｎ-1)总根数Z＝3n２-3n+nＺ1(2)束线芯外径计算a：中心为１—6根时外径经比的计算可按正规绞合外径比计算Ｄ=M束*d*K d—单线直径ｍｍK为束线后外径调整系数,因为束线层数越多,其外径由于嵌入空隙而比正规排列有所减小,所以通过调整系数K 予以调整。

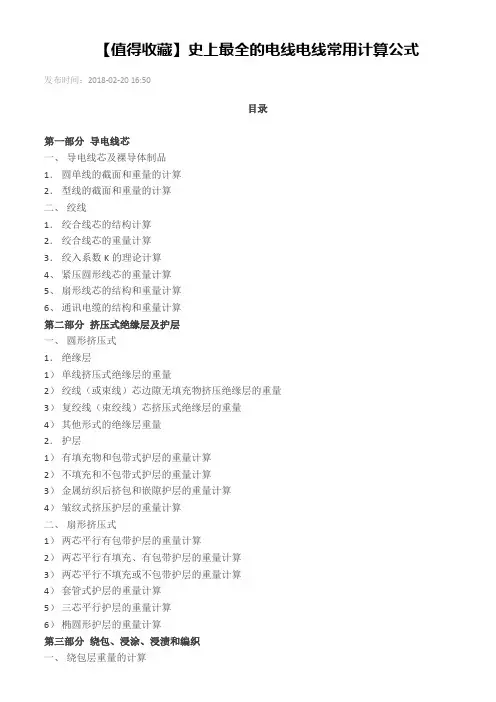

【值得收藏】史上最全的电线电线常用计算公式发布时间：2018-02-20 16:50目录第一部分导电线芯一、导电线芯及裸导体制品1．圆单线的截面和重量的计算2．型线的截面和重量的计算二、绞线1．绞合线芯的结构计算2．绞合线芯的重量计算3．绞入系数K的理论计算4、紧压圆形线芯的重量计算5、扇形线芯的结构和重量计算6、通讯电缆的结构和重量计算第二部分挤压式绝缘层及护层一、圆形挤压式1．绝缘层1）单线挤压式绝缘层的重量2）绞线（或束线）芯边隙无填充物挤压绝缘层的重量3）复绞线（束绞线）芯挤压式绝缘层的重量4）其他形式的绝缘层重量2．护层1）有填充物和包带式护层的重量计算2）不填充和不包带式护层的重量计算3）金属纺织后挤包和嵌隙护层的重量计算4）皱纹式挤压护层的重量计算二、扇形挤压式1）两芯平行有包带护层的重量计算2）两芯平行有填充、有包带护层的重量计算3）两芯平行不填充或不包带护层的重量计算4）套管式护层的重量计算5）三芯平行护层的重量计算6）椭圆形护层的重量计算第三部分绕包、浸涂、浸渍和编织一、绕包层重量的计算1）带状式绕包层重量的计算2）纤维绕包层重量的计算3）绳状绕包层重量的计算二、浸涂及浸渍层的重量计算1）漆包线用漆的重量计算2）玻璃丝包线用漆的重量计算3）浸渍剂的重量计算4）浸渍电缆纸和电缆麻重量的计算三、编织层的重量计算1．纤维编织层的重量计算2．金属编织层的重量计算第四部分成缆填充材料和外护层1、成缆填充材料的重量计算2、外护层材料重量计算附录常用材料比重、单根重量及导电线芯绞入系数及成缆绞入系数第一部分导电线芯一、导电线芯及裸导体制品1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面 F=π*d12 （mm2）重量 W1=F*r=π*d12*r （kg/km）W1铜= d12 （kg/km） W1铝= d12 （kg/km） W1 钢= d12 （kg/km） F—圆单线截面积 mm2 W1 --导线重量 kg/kmd1—圆单线直径 mm r—所用材料比重 g/cm3(2)双金属线:1) 重量系数法:W2=W1*K W2锡=W1铜*K= *K2) 综合比重法:W2=π*d12* r2 *(r-r1)/(r2-r1)W2—镀层材料重量 kg/km K --镀层的重量系数见表1d2—镀层单线的直径 mm r –有镀层材料的比重 g/cm3r1—内层材料的比重 g/cm3 r2—镀层材料的比重 g/cm3表1.线径(mm) K 线径(mm) K二.型线的截面和重量计算1) 裸扁线的截面和重量计算(1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - R2 (mm2)(2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - (mm)(3) 重量 W1=F*r (kg/km)a—扁线厚度 mm b—扁线宽度 mmR—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2L—方欠与圆角周长的差数 mm F—扁线截面积 mm2C—扁线的周长 mm r—所用材料比重 g/cm32) 双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。

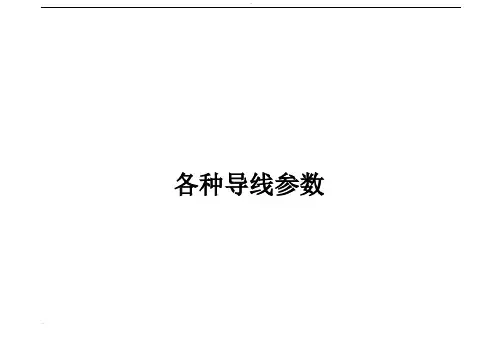

各种导线参数
二00五年十二月整理一、圆铜单线、圆铝单线、铝合金单线抗拉强度特性：
二、LJ、HLJ、HL2J型铝线：
三、TJ型铜线：
四、500V BX及BBX型单芯电线：
五、500V BLX及BBLX型单芯电线：
六、镀锌钢绞线（GJ）：
七、LGJLGJF、LH2GJ型：
八、LGJQ 、LGJQF型：
九、LGJJ、LGJJF型：
导线线径与电流规格表
导线截面积计算公式
一般按如下公式计算：
铜线：S= IL / 54.4*U`
铝线： S= IL / 34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（M）
U`——充许的电源降（V）
S——导线的截面积（MM2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围秘给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠，
导线参数一、圆铜单线、圆铝单线、铝合金单线抗拉强度特性：。

GB/T 3956—1997本标准等同采用国际电工委员会(IEC) 标准 IEC 228:1978《电缆的导体》（其中包括第一次修改单 Amendment No. 1: 1993) 和 IEC 228A:1982《电缆的导体圆形导体的尺寸范围导则》对GB 3956—8《3 电气装备电线电缆铜、铝导电线芯》G B 和3957—8 《3 电力电缆铜、铝导电线芯》标准进行修订。

本标准是电缆和软线的基础标准。

在制定产品标准时，应从本标准的各表中选择适合千电线和电缆 产品用的导体。

由于 IEC 2280 978) 正文中的＂引言“旨在说明本版本与1966 年版本的差异是非标准内容，所以本标准编写时将“引言“从标准正文移入"IEC 前言”中。

IEC 2280 978) 在 1982 年公布第一次补充件 IEC 228A 《圆形导体的尺寸范围导则，》目的为指导电缆及电缆连接接头的制造，并保证连接接头与电缆的适配。

本标准将IEC 228 补充件 IEC 228A 作为本标准的附录 A 。

本标准从实施之日起同时代替GB 3956-83 ,GB 3957- 83。

本标准的附录A 是标准的附录。

本标准由中华人民共和国机械工业部提出。

本标准由全国电线电缆标准化技术委员会归口。

本标准起草单位：机械工业部上海电缆研究所。

本标准主要起草人：吴曾权、朱翠珍。

言前GB/T 3956-1997IEC 前言1. IEC (国际电工技术委员会）就技术委员会代表各国家委员会准备的，并为各国家委员会特别关切的技术问题作出的正式决议或协议尽可能地表达出国际上对这些问题的一致意见。

2. 这些决议或协议以推荐标准的形式供国际上使用，并在此意义上取得各国家委员会的认可。

3. 为促进国际间的统一 ，IEC 希望各国家委员会在其国内情况许可的范围内 ，宜尽可能采用 IEC 推荐标准的内容作为他们的国家标准。

IEC 推荐标准与相应的国家标准之间的任何差异 ，应尽可能在国家标准中明确指出。

各种导线参数
二00五年十二月整理一、圆铜单线、圆铝单线、铝合金单线抗拉强度特性：
二、LJ、HLJ、HL2J型铝线：
三、TJ型铜线：
四、500V BX及BBX型单芯电线：
五、500V BLX及BBLX型单芯电线：
六、镀锌钢绞线（GJ）：
七、LGJLGJF、LH2GJ型：
八、LGJQ 、LGJQF型：
九、LGJJ、LGJJF型：
导线线径与电流规格表
导线截面积计算公式
一般按如下公式计算：
铜线：S= IL / 54.4*U`
铝线： S= IL / 34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（M）
U`——充许的电源降（V）
S——导线的截面积（MM2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围秘给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠，
导线参数一、圆铜单线、圆铝单线、铝合金单线抗拉强度特性：
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

中华人民共和国国家标准电缆的导体GB/T3956-1997Conductors of insulated cables idt IEC228：1978Amendment No.1:1993IEC228A:1982代替GB3956-83 GB3957-831范围本标准规定了电缆和软线用导体从0.5-2000mm2经标准化的标称截面、单线根数、单线直径及其电阻值。

本标准不适用于通信用途的导体。

只有当电缆标准指明时，才适用于特定设计电缆用的导体，例如压力电缆用导体，特软电焊机电缆用导体，或具有特短节距成缆的特种软电缆用导体。

2分类导体共分四种：第1种、第2种、第5种和第6种。

第1种和第2种预定用于固定敷设电缆的导体。

第1种为实心导体，第2种为绞合导体。

第5种和第6种预定用于软电缆和软线的导体，第6种比第5种更柔软。

3材料导体材料由下列材料组成：—不镀金属或镀金属的退火铜线；—无镀层铝或铝合金线；各种类型导体的具体规定见本标准4和5。

术语“镀金属”是指导体外面镀有金属薄层，例如锡、锡合金或铅合金。

4固定敷设电缆用导体4.1实心导体(第1种)实心导体应符合下列要求。

4.1.1导体材料由下列材料组成：—不镀金属或镀金属的退火铜线；—无镀层铝或铝合金线。

4.1.2实心铜导体应是圆形截面。

表1列出的标称截面25mm2及以上的实心铜导体仅预定于特种电缆，而不适用于一般用途的电缆。

4.1.3截面16mm2及以下的实心铝导体应是圆形截面；若是多芯电缆可以是圆形截面，也可以是成型截面。

截面95mm2及以上的导体，可由5个及以下分截面导体构成。

4.1.4在20℃时每芯导体电阻应不超过表1相应规定的最大值。

4.2非紧压绞合圆形导体(第2种)非紧压绞合圆形导体应符合下列要求。

4.2.1导体应由下列材料组成:—不镀金属或镀金属的退火铜线；—无镀层铝或铝合金线。

绞合铝导体截面一般应不小于10mm2,但如果特殊考虑4mm2和6mm2的绞合铝导体能适应某种特殊电缆及其使用场合,则也允许采用。

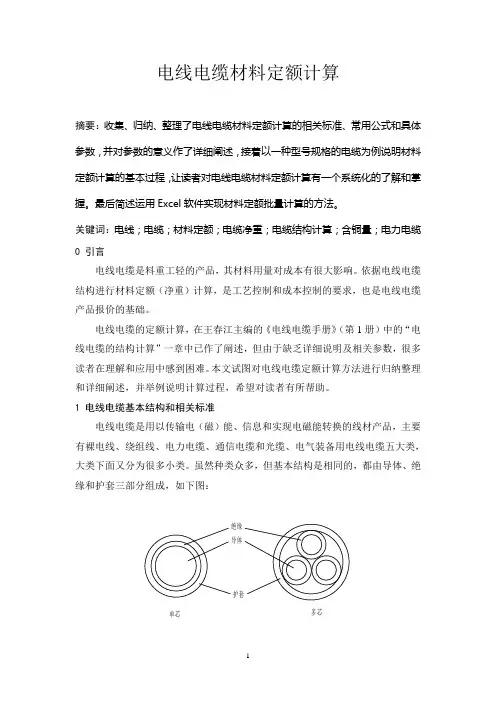

电线电缆材料定额计算摘要：收集、归纳、整理了电线电缆材料定额计算的相关标准、常用公式和具体参数，并对参数的意义作了详细阐述，接着以一种型号规格的电缆为例说明材料定额计算的基本过程，让读者对电线电缆材料定额计算有一个系统化的了解和掌握。

最后简述运用Excel软件实现材料定额批量计算的方法。

关键词：电线；电缆；材料定额；电缆净重；电缆结构计算；含铜量；电力电缆0 引言电线电缆是料重工轻的产品，其材料用量对成本有很大影响。

依据电线电缆结构进行材料定额（净重）计算，是工艺控制和成本控制的要求，也是电线电缆产品报价的基础。

电线电缆的定额计算，在王春江主编的《电线电缆手册》（第1册）中的“电线电缆的结构计算”一章中已作了阐述，但由于缺乏详细说明及相关参数，很多读者在理解和应用中感到困难。

本文试图对电线电缆定额计算方法进行归纳整理和详细阐述，并举例说明计算过程，希望对读者有所帮助。

1 电线电缆基本结构和相关标准电线电缆是用以传输电（磁）能、信息和实现电磁能转换的线材产品，主要有裸电线、绕组线、电力电缆、通信电缆和光缆、电气装备用电线电缆五大类，大类下面又分为很多小类。

虽然种类众多，但基本结构是相同的，都由导体、绝缘和护套三部分组成，如下图：图1 电线电缆截面基本结构各种电线电缆，根据不同的用途，在基本结构的基础上进行扩充、删减或变化，就形成了适用于不同环境和场合的特定结构。

作为基础设施建设的重要产品，国家和行业制订了许多关于电线电缆的规范标准（见表1），以保证产品的质量。

电线电缆的材料定额计算也必须依据相关标准来进行。

各厂家在相关标准的基础上编制了自己的工艺文件，电线电缆材料定额的计算需要从工艺文件中获取相关参数。

2 计算常用公式 2.1 导体单位长度重量导体单位长度重量的计算公式如下：24n m W d n K NK πρη= ①式中： W ——导体单位长度重量，kg/km ；d ——单线直径，mm ；n ——单线根数；K——导体单线平均绞入系数；N——绝ρ——导体密度，g/cm3；n缘线芯根数；K——绝缘线芯绞入系数；η——紧压系数。

电线电缆材料计算公式电线电缆材料计算公式：1．圆单线的面积：S= （d ：单线直径）2．圆单线的重量：W= ?ρ（ρ：材料比重）3．塑料重量的计算公式：W=π（D+T）×T? ρ×L（D ：线芯直径 T ：包胶厚度 L ：长度）4．束丝的外径D 和重量W ： D=W= ?z kρ（z ：单线总根数 d ：单线直径 k ：绞入系数）5．成缆外径：圆形：成外=成缆系数×绝缘线芯外径圆形3+1芯：（D ：表示高度 a.b 绝缘厚度 D.b 大大线芯外径 D.a 小小线芯外径)6．绕包带重量：=π(D0+nt)nt?（n. 绕包层数 t. 带材厚度 1-k. 重叠绕包 1+k.间隙绕包)7．屏蔽重量计算公式：W= ?（D0+2d）P?k? ρ（d. 金属芯直径 k. 编织时金属芯交叉增长系数 P . 每组金属芯的单向覆盖率） 8．密度ρ:铜芯 8.9 PVC 1.5 PE 1 聚脂带 1.4 无纺布 0.75钢带 7.85 铜带 8.9 铝箔 2.7 云母带 2.1 玻璃丝 2.1电缆成缆工艺讲义一、成缆的目的电缆是用来传输电能或控制信号的。

电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。

控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。

这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消, 减少损耗。

因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。

组成多芯电缆。

这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。

成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。

虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。

电线电缆材料用量计算公式1。

导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。

绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。

外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。

包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。

缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。

编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48 （均为假比重）有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

GB/T3956-1997前言本标准等同采用国际电工委员会（IEC）标准IEC228：1978《电缆的导体》和IEC228A：1982《电缆的导体—圆形导体的尺寸范围导则》对GB3956-83《电气装备电线电缆铜、铝导电线芯》和GB3957-83《电力电缆铜、铝导电线芯》标准进行修订。

本标准是电缆和软线的基础标准。

在制订产品标准时，应从本标准的各表中选择适合于电线和电缆产品的导体。

由于IEC228（1978）正文中的“引言”旨在说明本版本与1966年版本的差异而非标准内容，所以本标准编写时将“引言”从标准正文移入“IEC前言”中。

IEC2238（1978）在19812年公布第一次补充件IEC228A《圆型导体的尺寸范围导则》，目的为指导电缆及电缆连接接头的制造，并保证连接接头与电缆的适配，本标准将IEC228补充件IEC228A作为本标准的附录A。

本标准从实施之日起同时代替GB3956-83，GB3957-83。

本标准的附录A是标准的附录。

本标准由机械工业部提出。

本标准由全国电线电缆标准化技术委员会归口。

本标准起草单位：机械工业部上海电缆研究所。

本标准主要起草人：吴曾权、朱翠珍中华人民共和国国家标准电缆的导体GB/T3956-1997Conductors of insulated cables idt IEC228：1978Amendment No.1:1993IEC228A:1982代替GB3956-83 GB3957-831范围本标准规定了电缆和软线用导体从0.5-2000mm2经标准化的标称截面、单线根数、单线直径及其电阻值。

本标准不适用于通信用途的导体。

只有当电缆标准指明时，才适用于特定设计电缆用的导体，例如压力电缆用导体，特软电焊机电缆用导体，或具有特短节距成缆的特种软电缆用导体。

2分类导体共分四种：第1种、第2种、第5种和第6种。

第1种和第2种预定用于固定敷设电缆的导体。

第1种为实心导体，第2种为绞合导体。
