+游标量具技术报告(卡尺)

卡尺量具检定装置技术报告
一、建立计量标准的目的
计量标准在计量检定系统中起着传递量值承上启下的作用，是将各项
计量基准复现的单位量值传递到生产贸易和科学技术等使用第一线的纽带，是实现量值统一的基础。

因此为了保证量值准确可靠必须建立计量标准。

二、计量标准的工作原理及其组成
游标类量具标准器组检定装置，采用比较测量法，测量时，将标准器
组于被测量具的量爪之间，调整量爪与标准器两工作面接触，从被测尺读
出数据与标准的尺寸比较，从而计算出被测量具的示值误差。

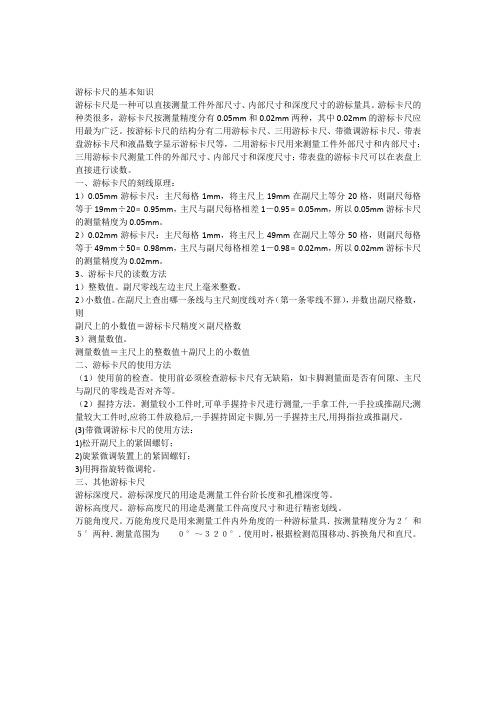

游标卡尺的基本知识游标卡尺是一种可以直接测量工件外部尺寸、内部尺寸和深度尺寸的游标量具。

游标卡尺的种类很多，游标卡尺按测量精度分有0.05mm和0.02mm两种，其中0.02mm的游标卡尺应用最为广泛。

按游标卡尺的结构分有二用游标卡尺、三用游标卡尺、带微调游标卡尺、带表盘游标卡尺和液晶数字显示游标卡尺等，二用游标卡尺用来测量工件外部尺寸和内部尺寸；三用游标卡尺测量工件的外部尺寸、内部尺寸和深度尺寸；带表盘的游标卡尺可以在表盘上直接进行读数。

一、游标卡尺的刻线原理：1）0.05mm游标卡尺：主尺每格1mm，将主尺上19mm在副尺上等分20格，则副尺每格等于19mm÷20﹦0.95mm，主尺与副尺每格相差1－0.95﹦0.05mm，所以0.05mm游标卡尺的测量精度为0.05mm。

2）0.02mm游标卡尺：主尺每格1mm，将主尺上49mm在副尺上等分50格，则副尺每格等于49mm÷50﹦0.98mm，主尺与副尺每格相差1－0.98﹦0.02mm，所以0.02mm游标卡尺的测量精度为0.02mm。

3、游标卡尺的读数方法1）整数值。

副尺零线左边主尺上毫米整数。

2）小数值。

在副尺上查出哪一条线与主尺刻度线对齐（第一条零线不算），并数出副尺格数，则副尺上的小数值＝游标卡尺精度×副尺格数3）测量数值。

测量数值＝主尺上的整数值＋副尺上的小数值二、游标卡尺的使用方法（1）使用前的检查。

使用前必须检查游标卡尺有无缺陷，如卡脚测量面是否有间隙、主尺与副尺的零线是否对齐等。

（2）握持方法。

测量较小工件时,可单手握持卡尺进行测量,一手拿工件,一手拉或推副尺;测量较大工件时,应将工件放稳后,一手握持固定卡脚,另一手握持主尺,用拇指拉或推副尺。

(3)带微调游标卡尺的使用方法：1)松开副尺上的紧固螺钉；2)旋紧微调装置上的紧固螺钉；3)用拇指旋转微调轮。

三、其他游标卡尺游标深度尺。

游标深度尺的用途是测量工件台阶长度和孔槽深度等。

计量标准技术报告计量标准名称:检定游标量具标准器组建立计量标准单位:井下作业公司计量检定室计量标准负责人:刘红梅筹建起止日期:1988年7月说明1．申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2．《计量标准技术报告》由计量标准负责人填写。

3．《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目录一、计量标准的工作原理及其组成………………………………………………………………（）二、选用的计量标准器及主要配套设备………………………………………………………（）三、计量标准的主要技术指标………………………………………………………………………（）四、环境条件……………………………………………………………………………………………………（）五、计量标准的量值溯源和传递框图……………………………………………..……………（）六、计量标准的测量重复性考核……………………………………………………………………（）七、测量标准的稳定性考核……………………………………………………………………………（）八、测量不确定度评定……………………………………………………………………………………（）九、计量标准的测量不确定度的验证……………………………………..……………………（）十、结论…………………………………………………………………………………….………………………（）十一、附加说明……………………………………………………………………………….………………（）一、计量标准的工作原理及其组成检定游标量具的标准器具是由五等量块组组成。

按照JJG30-1992游标卡尺检定规程用五等量块直接比较法测量游标卡尺各测点的示值误差，并利用粗糙度样板、平晶、刀口尺检定游标卡尺的表面粗糙度、平面度、平行度。

其工作原理图如下:1 主尺2 游标3 量块312。

【技术资料】游标卡尺和千分尺的读数方法及使用注意事项游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。

游标卡尺的概述游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

0.02mm游标卡尺的读数方法如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示：0.02x9= 0.18mm所以被测工件的尺寸为：64+0.18=64.18mm游标卡尺的使用方法将量爪并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：游标卡尺的应用游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：1）测量工件宽度2）测量工件外径3）测量工件内径4）测量工件深度具体的这四个方面的测量方法请看下图：使用注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1.使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

2.测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。

且用力不能过大,以免卡脚变形或磨损,影响测量精度。

XXXXXXXXXX质量检验所检验报告（2017）XX检JD字第0112号共3页第1页产品名称游标卡尺型号规格锡工/0—150mm 委托单位哈哈哈哈有限责任公司委托单位地址/受检单位/ 商标锡工生产单位一样一样有限责任公司样品等级/抽样地点仓库抽样日期2017年1月16日样品数量1把抽样人严福斌，李光批量5把原编号或生产日期7479检验类别委托检验样品状态未见异常检验依据JJG 30-2002 中华人民共和国国家计量检定规程（通用卡尺）检验项目全项检验结论：该样品经委托抽样检验，符合JJG 30-2002 中华人民共和国国家计量检定规程（通用卡尺）标准规定的要求，判该批产品合格。

（检验报告专用章）签发日期：2017年3月06日备注：主要仪器设备：电子台秤读数显微镜尺类量具检定仪注：1、现场检验在受检单位仓库内2、由委托方提供批准审核主检XXXXXXXXXXXXX质量检验所检验报告（续页）（2017）XXXX检JD字第0112号共3页第2页XXXXXXXX质量检验所检验报告（续页）（2017）XXXX检JD字第0112号共3页第3页16 外量爪测量面的平面度mm 0.003 0.002 合格17标尺标记宽度和宽度差mm 0.08～0.18/0.02 符合合格受检点实测值误差鉴定结果2.31 2.32 +0.01 合格6.85 6.86 +0.01 合格9.23 9.22 -0.01 合格12.65 12.64 -0.01 合格14.78 14.79 +0.01 合格。
