二端口网络的研究实验报告This model paper was revised by LINDA on December 15, 2012.《电路原理》实 验 报 告实验时间：2012/5/22一、实验名称 二端口网络的研究二、实验目的1．学习测定无源线性二端口网络的参数。

2．了解二端口网络特性及等值电路。

三、实验原理1．对于无源线性二端口（图6-1）可以用网络参数来表征它的特征，这些参数只决定于二端口网络内部的元件和结构，而与输入（激励）无关。

网络参数确定后，两个端口处的电压、电流关系即网络的特征方程就唯一的确定了。

输入端输出端 1′ 2′图6-12． 若将二端口网络的输出电压2U 和电流－2I 作为自变量，输入端电压1U 和电流1I 作因变量，则有方程式中11A 、12A 、21A 、22A 称为传输参数，分别表示为是输出端开路时两个电压的比值，是一个无量纲的量。

是输出端开路时开路转移导纳。

是输出端短路时短路转移阻抗。

是输出端短路时两个电流的比值，是一个无量纲的量。

可见，A 参数可以用实验的方法求得。

当二端口网络为互易网络时，有因此，四个参数中只有三个是独立的。

如果是对称的二端口网络，则有3．无源二端口网络的外特性可以用三个阻抗（或导纳）元件组成的T 型或π型等效电路来代替，其T 型等效电路如图6-2所示。

若已知网络的A 参数，则阻抗1r 、2r 、 分别为：图6-2因此，求出二端口网络的A 参数之后，网络的T 型（或π）等效电路的参数也就可以求得。

4．由二端口网络的基本方程可以看出，如果在输出端1-1′接电源，而输出端2-2′处于开路和短路两种状态时，分别测出10U 、20U 、10I 、1S U 、1S I 、2S I ，则就可以得出上述四个参数。

但这种方法实验测试时需要在网络两端，即输入端和输出端同时进行测量电压和电流，这在某种实际情况下是不方便的。

在一般情况下，我们常用在二端口网络的输入端及输出端分别进行测量的方法来测定这四个参数，把二端口网络的1-1′端接电源，在2-2′端开路与短路的情况下，分别得到开路阻抗和短路阻抗。

双口网络实验报告双口网络实验报告引言：随着互联网的快速发展，网络通信已经成为了现代社会中不可或缺的一部分。

而双口网络作为网络通信的一种重要形式，具有着广泛的应用场景和重要的研究价值。

本实验旨在通过搭建双口网络实验平台，深入了解双口网络的原理、特点和应用，并通过实际操作来验证理论知识。

一、实验设备和方法1. 实验设备：本实验所需的设备包括计算机、交换机、路由器、双口网络适配器等。

2. 实验方法：首先，将计算机、交换机和路由器依次连接起来，形成一个局域网。

然后，通过双口网络适配器将局域网连接到互联网上，形成一个双口网络。

最后，通过对网络的配置和调试，实现双口网络的正常通信。

二、双口网络的原理和特点1. 双口网络的原理：双口网络是一种将两个网络连接起来的网络形式。

它通过两个网络接口实现数据的收发，并在两个网络之间进行转发。

双口网络可以连接不同的网络类型，如局域网和广域网，实现不同网络之间的通信。

2. 双口网络的特点：（1）灵活性：双口网络可以根据需要连接不同类型的网络，具有较高的灵活性和可扩展性。

（2）安全性：双口网络可以通过配置网络设备和安全策略来保护网络的安全，防止未经授权的访问和攻击。

（3）高效性：双口网络可以实现不同网络之间的快速数据传输，提高网络的传输效率和响应速度。

（4）可靠性：双口网络可以通过冗余配置和故障切换等技术来提高网络的可靠性和稳定性。

三、双口网络的应用1. 双口网络在企业中的应用：（1）连接分支机构：企业通常有多个分支机构，通过双口网络可以将这些分支机构连接起来，实现数据的共享和协同办公。

（2）远程办公：双口网络可以实现远程办公，员工可以通过互联网连接到企业的内部网络，进行远程办公和数据访问。

（3）数据中心互联：企业通常有多个数据中心，通过双口网络可以将这些数据中心连接起来，实现数据的备份和共享。

2. 双口网络在个人用户中的应用：（1）家庭网络：双口网络可以将家庭中的多个设备连接起来，实现家庭网络的组网和共享。

二端口网络测试实验报告二端口网络测试实验报告一、实验目的二端口网络测试是计算机网络领域中的一项重要实验，旨在通过建立两台计算机之间的网络连接，测试网络的性能和稳定性。

本实验报告将详细介绍实验所涉及的步骤、方法和结果，以及对实验结果的分析和讨论。

二、实验步骤1. 实验环境搭建为了进行二端口网络测试，我们需要准备两台计算机，并确保它们能够相互通信。

在实验开始之前，我们先检查网络连接是否正常，确保两台计算机能够互相ping通。

2. 测试网络带宽为了测试网络的带宽，我们使用了一款专业的网络测试工具。

首先，在发送端计算机上运行该工具，并设置好发送数据包的大小和发送速率。

然后，在接收端计算机上同样运行该工具，并指定接收数据包的端口。

通过在两台计算机之间传输大量数据包，我们可以测量网络的带宽。

3. 测试网络延迟除了测试带宽外，我们还需要测试网络的延迟。

延迟是指从发送端发送数据包到接收端接收到数据包之间的时间间隔。

为了测量延迟，我们使用了另一款专业的网络测试工具。

在发送端计算机上运行该工具，并设置好发送数据包的大小和发送速率。

在接收端计算机上同样运行该工具，并指定接收数据包的端口。

通过测量数据包往返所需的时间，我们可以得出网络的延迟。

4. 分析和记录实验结果在进行网络测试的过程中，我们需要记录各项指标的数值，并进行分析。

通过对实验结果的分析，我们可以评估网络的性能和稳定性，并找出可能存在的问题。

三、实验结果在进行二端口网络测试的过程中，我们得到了以下结果：1. 带宽测试结果通过测试工具测量，我们得出了网络的带宽为X Mbps。

这个数值代表了网络在传输数据时的最大速率。

通过与预期的带宽进行比较，我们可以评估网络的性能。

2. 延迟测试结果通过测试工具测量，我们得出了网络的延迟为X 毫秒。

这个数值代表了数据包从发送端到接收端所需的时间间隔。

通过与预期的延迟进行比较，我们可以评估网络的稳定性。

四、结果分析和讨论根据实验结果，我们可以对网络的性能和稳定性进行分析和讨论。

《电路原理》实 验 报 告实验时间：2012/5/22一、实验名称 二端口网络的研究 二、实验目的1．学习测定无源线性二端口网络的参数。

2．了解二端口网络特性及等值电路。

三、实验原理1．对于无源线性二端口（图6-1）可以用网络参数来表征它的特征，这些参数只决定于二端口网络内部的元件和结构，而与输入（激励）无关。

网络参数确定后，两个端口处的电压、电流关系即网络的特征方程就唯一的确定了。

输入端输出端 1′图6-12． 若将二端口网络的输出电压2U 和电流－2I 作为自变量，输入端电压1U 和电流1I 作因变量，则有方程式中11A 、12A 、21A 、22A 称为传输参数，分别表示为是输出端开路时两个电压的比值，是一个无量纲 的量。

是输出端开路时开路转移导纳。

是输出端短路时短路转移阻抗。

是输出端短路时两个电流的比值，是一个无量纲的量。

可见，A 参数可以用实验的方法求得。

当二端口网络为互易网络时，有因此，四个参数中只有三个是独立的。

如果是对称的二端口网络，则有 3．无源二端口网络的外特性可以用三个阻抗（或导纳）元件组成的T 型或π型等效电路来代替，其T 型等效电路如图6-2所示。

若已知网络的A 参数，则阻抗1r 、2r 、 分别为：02=I 11A 02=I 21A 02=U 02=U 22A 3r图6-2因此，求出二端口网络的A 参数之后，网络的T 型（或π）等效电路的参数也就可以求得。

4．由二端口网络的基本方程可以看出，如果在输出端1-1′接电源，而输出端2-2′处于开路和短路两种状态时，分别测出10U 、20U 、10I 、1S U 、1S I 、2S I ，则就可以得出上述四个参数。

但这种方法实验测试时需要在网络两端，即输入端和输出端同时进行测量电压和电流，这在某种实际情况下是不方便的。

在一般情况下，我们常用在二端口网络的输入端及输出端分别进行测量的方法来测定这四个参数，把二端口网络的1-1′端接电源，在2-2′端开路与短路的情况下，分别得到开路阻抗和短路阻抗。

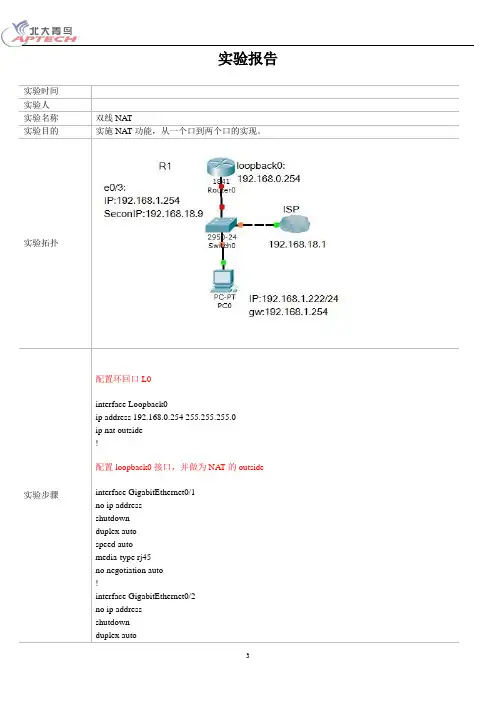

实验报告实验时间实验人实验名称双线NA T实验目的实施NA T功能，从一个口到两个口的实现。

实验拓扑实验步骤配置环回口L0interface Loopback0ip address 192.168.0.254 255.255.255.0ip nat outside!配置loopback0接口，并做为NA T的outsideinterface GigabitEthernet0/1no ip addressshutdownduplex autospeed automedia-type rj45no negotiation auto!interface GigabitEthernet0/2no ip addressshutdownduplex autospeed automedia-type rj45no negotiation auto!interface GigabitEthernet0/3ip address 192.168.18.9 255.255.255.0 secondaryip address 192.168.1.254 255.255.255.0ip nat insideip policy route-map rm-natduplex autospeed automedia-type rj45no negotiation auto!配置GigabitEthernet0/3做为NA T的inside接口，配置内部子网网关，并把公网IP做为Secondary 地址，并应用route-map“NA T”ip nat pool pool1 192.168.18.2 192.168.18.3 prefix-length 29建立NA T地址池pool1ip nat inside source list 1 pool pool1 overload引用NA T地址池pool做地址复用ip classlessip route 0.0.0.0 0.0.0.0 192.168.18.1ip route 192.168.1.0 255.255.255.0 GigabitEthernet0/3R1路由配置no ip http server!!access-list 1 permit 192.168.1.0 0.0.0.255配置ACL控制进行NA T的子网范围access-list 101 permit ip any 192.168.18.0 0.0.0.7access-list 101 permit ip 192.168.1.0 0.0.0.255 any配置route-map使用的ACL控制匹配的数据流!route-map nat permit 10match ip address 101set ip next-hop 192.168.0.254配置route-map,满足ACL101的包都转发到loopback0注：NA T pool的方式也可以采用PA T的方式。

二端口网络实验报告二端口网络实验报告引言：网络技术的不断发展和普及，使得人们的生活和工作方式发生了翻天覆地的变化。

作为网络的基础，二端口网络在各个领域中起着至关重要的作用。

本报告旨在通过对二端口网络的实验研究，深入了解其原理和应用。

一、实验目的本次实验的主要目的是通过搭建二端口网络，探究其工作原理和性能表现。

具体目标如下：1.了解二端口网络的基本概念和特点；2.掌握二端口网络的搭建和配置方法；3.研究二端口网络的传输性能和稳定性。

二、实验原理1.二端口网络的定义二端口网络是指具有两个输入端口和两个输出端口的网络系统。

它可以用来连接不同的设备和主机，实现数据的传输和通信。

2.二端口网络的结构二端口网络由两个端口和中间的网络设备组成。

其中，端口可以是计算机、路由器、交换机等，而网络设备则负责将数据从一个端口传输到另一个端口。

3.二端口网络的工作原理当数据从一个端口输入到网络中时，网络设备会根据设定的规则和路由表，将数据传输到目标端口。

这个过程中，网络设备会根据网络拓扑和传输协议，进行数据的分组、转发和路由选择。

三、实验步骤1.准备工作在进行实验之前，需要准备好所需的硬件设备和软件工具。

硬件设备包括计算机、路由器、交换机等，而软件工具则包括网络配置软件和数据传输工具。

2.搭建二端口网络首先，将计算机、路由器和交换机等设备连接起来，形成一个网络拓扑结构。

然后，通过网络配置软件对设备进行配置，设置IP地址、子网掩码和默认网关等参数。

3.测试网络传输性能使用数据传输工具，对二端口网络进行性能测试。

可以通过发送大文件、测量传输速度和延迟等指标，评估网络的传输性能和稳定性。

四、实验结果与分析通过实验，我们得到了以下结果：1.二端口网络可以实现不同设备之间的数据传输和通信，具有较高的灵活性和可扩展性；2.网络的传输性能和稳定性受到多种因素的影响，包括网络拓扑、设备配置和传输协议等；3.合理配置和管理二端口网络，可以提高网络的传输效率和安全性。

实验名称：网络通信性能测试实验目的：1. 了解网络通信的基本原理和性能指标。

2. 测试不同网络环境下的通信性能。

3. 分析网络延迟、带宽和丢包率对通信性能的影响。

实验时间：2023年X月X日实验地点：XX大学网络实验室实验设备：1. 两台计算机（PC1和PC2）2. 网络交换机3. 光纤或双绞线4. 网络测试工具（如Ping、Tracert等）实验步骤：一、实验准备1. 将PC1和PC2通过网络交换机连接，确保两台计算机能够相互通信。

2. 检查网络设备是否正常工作，包括交换机、路由器等。

3. 确保两台计算机的网络配置正确，包括IP地址、子网掩码、默认网关等。

二、网络通信性能测试1. 带宽测试a. 使用网络测试工具（如Ping）进行带宽测试，通过发送大量数据包并记录传输时间来评估带宽。

b. 分别测试PC1和PC2之间的上行和下行带宽。

2. 延迟测试a. 使用Ping测试工具，向PC2发送一系列数据包，并记录每个数据包的往返时间（RTT）。

b. 分析PC1和PC2之间的延迟，包括最小、最大和平均延迟。

3. 丢包率测试a. 使用网络测试工具（如Tracert）进行丢包率测试，通过发送一系列数据包并记录成功和失败的数据包数量来评估丢包率。

b. 分析PC1和PC2之间的丢包率。

三、实验结果与分析1. 带宽测试结果a. PC1和PC2之间的上行带宽为100Mbps，下行带宽为100Mbps。

b. 测试结果显示，网络带宽符合预期。

2. 延迟测试结果a. PC1和PC2之间的最小延迟为10ms，最大延迟为30ms，平均延迟为20ms。

b. 延迟测试结果显示，网络延迟在可接受范围内。

3. 丢包率测试结果a. PC1和PC2之间的丢包率为0%，即所有数据包均成功传输。

b. 丢包率测试结果显示，网络性能稳定，没有明显的丢包现象。

四、实验结论1. 通过本次实验，我们了解了网络通信的基本原理和性能指标。

2. 实验结果表明，网络带宽、延迟和丢包率均在可接受范围内，满足通信需求。

双机互联实验报告一、实验目的通过搭建双机互联实验，了解和学习在实际应用中实现双机互联的方法与技术，掌握常见的网络连接方式和网络配置方法，提高对网络拓扑和网络协议的理解。

二、实验设备与工具1.实验设备：两台计算机、一个网络交换机、两根网线。

2. 实验工具：Windows系统、Wireshark抓包工具、SecureCRT远程连接软件。

三、实验步骤与过程1.搭建实验环境：将两台计算机和网络交换机连接起来，连接方式为一台计算机的网口连接到交换机，另一台计算机的网口连接到交换机，通过网线实现互联。

2.配置网络设置：分别登录两台计算机，打开“控制面板” - “网络和共享中心”，点击“更改适配器设置”，找到对应的以太网适配器，右键点击并选择“属性”。

在“属性”窗口中选择“Internet协议版本4(TCP/IPv4)”，点击“属性”，依据实际情况进行IP地址和子网掩码的设置。

例如，计算机1的IP地址配置为192.168.0.1，子网掩码配置为255.255.255.0；计算机2的IP地址配置为192.168.0.2，子网掩码配置为255.255.255.0。

点击“确定”保存设置。

3.配置默认网关：在“Internet协议版本 4(TCP/IPv4)属性”窗口中点击“高级”，在“默认网关”选项卡中点击“添加”按钮，设置网关地址为计算机1的IP地址（即192.168.0.1）。

点击“确定”保存设置。

4.检查网络连接：分别登录两台计算机，在命令提示符窗口中输入ping命令来测试网络连接。

在计算机1上输入“ping 192.168.0.2”，在计算机2上输入“ping 192.168.0.1”，确保两台计算机之间能够相互ping通。

5.抓包分析：在计算机1上安装Wireshark抓包工具，打开软件并选择对应的以太网适配器。

点击开始抓包，然后在计算机2上执行网络操作，例如访问网页或发送文件等。

在Wireshark软件中观察抓包结果，分析网络通信过程和数据包的内容。

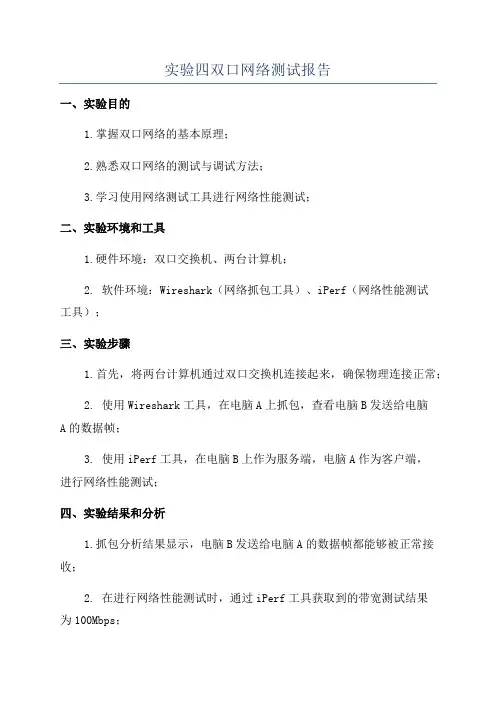

实验四双口网络测试报告
