给排水计算书一、生活用水系统（一）供水方式采用生活水池—分区变频泵增压的供水方式：1区为十九层至机房层最高用水点标高：8.40+96.70+1.00=106.10m最高用水点工作水头：10.00m水头损失：所需扬程H=106.10+10.00+13.52=129.62m 2区为十二层至十八层最高用水点标高：8.40+65.65+1.00=75.05m最高用水点工作水头：10.00m水头损失：取12.00m所需扬程H=75.05+10.00+12.00=99.05m3区为五层至十一层最高用水点标高：8.40+41.50+1.00=50.90m最高用水点工作水头：10.00m水头损失：取12.00m所需扬程H=50.90+10.00+10.00=72.90m4区为地下二层至调度楼五层最高用水点标高：8.40+22.80+1.20=32.40m最高用水点工作水头：5.00m水头损失：取10.00m所需扬程H=32.40+5.00+8.00=47.40m（二）用水量（三）给水管管径（一）接一个客房卫生间的给水支管1．一个客房的给水当量总数确定（只计算冷水）给水当量数为2.52．设计秒流量确定q=0.2a (N g)1/2 =0.2×2.5×(2.5)1/2 =0.79 l/s3．管径选择查给水钢管水力计算表得：D=DN25，v=1.49m/s（二）给水干管（以1区为例）1区总给水当量数为2.5×130=325q=0.2a (N g)1/2 =0.2×2.5×(325)1/2 =9.01 l/s查给水钢管水力计算表得：D=DN100，v=1.04m/s（四）设备选择生活水池容量为：25% Qd=173.5m3，取200 m3变频成套供水设备：1区一用一备：Q=35 m3/h，H=135m，N=18.5kw2区一用一备：Q=35 m3/h，H=105m，N=15kw3区一用一备：Q=35 m3/h，H=75m，N=11kw4区二用一备：成套Q=50.0 m3/h，H=50m，N=11kw单泵Q=25.0 m3/h，H=50m，N=5.5kw二、热水系统（一）供水方式分区同冷水。
给排水专业计算书一．概述本楼为地上25层，地下两层，属一类高层住宅楼。
一至七层为办公，八层以上为住宅，地下一层，地下二层为车库。
建筑高度87.3m。
二．生活给水系统2.1生活用水水源：生活给水水源为市政自来水，市政自来水压力P≥0.35a。
本建筑生活给水分高中低三个区。
七层及以下部分住宅为低区；八至十六层为中区；十七层及其以上为高区。
低区生活用水利用市政自来水的压力直接供应；中区、高区生活用水分别采用恒压变流量的变频给水设备加压供水。
系统均为下行上给的供水方式。
2.2生活给水用水量表最大日用水量为：Q=115.15（m3/d）总最大小时用水量为：Q h=12.84（m3/h）三．生活排水：各建筑物内的排水以生活排水为主，采用污废合流排放制。
生活排水量按生活给水量的85%计。
消防电梯集水坑设两台WQ65-15-5.5型潜污泵，一用一备，容积不小于最大一台水泵5min的出水量，即：V=（65/60）×5=5.4m3四．室内消火栓系统：4.1系统消防用水量系统采用临时高压制，消防用水量为40L/s，火灾延续时间为2小时。
系统给水设备3号楼内设防。
4.2消防供水压力消火栓选用：65mm口径，19mm水枪，长度25m麻质衬胶水龙带。
1．消火栓口所需水压计算公式：H xh=H q+h d+H k=q xh2/B+A d L d q xh2+H kH xh =Hq+hd+HkH xh -消火栓口的水压Hq-水枪喷嘴处的压力hd-水带的水头损失Hk-消火栓口水头损失Hq= af*Hm/(1-∮*af*Hm)Hd=A d*L d q xh2*10 ;( A d-水带阻力系数；L d－水带长度)消火栓栓口水头损失Hk＝2m H2O∮=0.0097,B=1.577,AZ=0.0043 ，af可根据计算所得Hm进行选择。
故，水枪出水量q xh=5.0L/s ，水枪充实水柱长度为11.4m，计算：Hq= af*Hm/(1-∮*af*Hm)=1.2×11.4/（1－0.0097×1.2×11.4）＝15.7m H2OHd= A d*L d q xh2*10＝0.0043×25×25×10＝26KPa=2.6米水柱Hk＝2m H2O故栓口压力Hxh＝15.7+2.6+2＝20.3米水柱2．消火栓管道进户处的供水压力：P=20.3+87.3-1.9+2+ (200x18.1/1000+90x26.9/1000)x1.2=111.1水柱3．消火栓系统每根立管最小流量15L/s，每支水枪最小流量5L/s，支管采用DN70，立管采用DN100， v=1.72m/s i=0.06 （m/m ）五.湿式自动喷水灭火系统一至七层办公、地下车库内设自喷保护。
给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。
三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。
室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。
其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。
2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。
课程设计题目：C-6建筑给水排水工程设计专业班级学生姓名完成日期课程设计指导教师目录第一章课程设计任务书一、............................................................... 设计目的1二、................................................................... 概况1三、......................................................... 设计内容及要求1四、设计成果1第二章课程设计指导书一、........................................................... 卫生设备布置3二、............................................................... 给水系统3三、........................................................... 消防给水系统3四、............................................................... 排水系统4五、........................................................... 主要参考文献4第三章C-6建筑设计计算说明书一、................................................... 建筑内部给水系统计算5二、............................................... 建筑内部消防给水系统计算9三、................................................... 建筑内部排水系统计算12附录：1、给排水平面布置图2、给水系统图3、消防给水系统图4、排水系统图5、卫生间大样图课程设计任务书一、设计目的课程设计是本课程教学的一个实践性环节，是基础理论、基本知识的学习和基本技术训练的继续、深化和发展。
给/排水专业计算书1.设计依据1.《室外给水设计规范》GB 50013-20062.《室外排水设计规范》GB 50014-2006（2010年版）3.《建筑给排水设计规范》GB50015-2003（2010年版）4.《全国民用建筑工程设计技术措施》（给水排水2009）5.《建筑给排水设计手册》6.甲方提供的资料和要求2.工程概况2.1项目整体内容为住宅、商业、办公、社区服务中心，农贸市场，并提供餐饮、文化娱乐等设施；是一大型综合建筑体，计划开发总建筑面积约为476286. 9m:，其中包括地上部分建筑面积320807. 8m2,地下建筑而积为155479. 11m'。
2.2项目二期组成：三层地下建筑，使用功能包扌4地下一层超市及商业、二层及三层机动车停车场；地上建筑包括：商业裙楼、A、B栋办公楼及社区服务中心二期。
3.生活给水系统计算3.1给水方案3.1.1 A栋公寓生活给水系统公寓竖向分为5个区，分区压力按0. 15Mpa〜0.35Mpa设计，供水泵房设于地下三层。
7F — 15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F -28F的3个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。
公寓的变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。
3.1.2 B栋办公楼生活给水系统办公楼竖向分为4个区，分区压力按0. 15Mpa〜0. 45Mpa设计，供水泵房设于地库三层。
7F-15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F-28F的2个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。
办公楼变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。
3. 1. 3群楼商业及地库生活给水系统群楼商业及地库竖向为一个分区，分区压力按0. 15Mpa〜0.45Mpa设计，系统采用变频供水泵组加压供水；1F-6F采用变频泵直供，地库采用变频泵配合减压阀供给。
给水该建筑为Ⅱ类普通住宅最高日用水定额取QL=250L/(人.d)用水人数取每户5人总用水人数为：5*2*30+300人时变化系数取Kh=2.5则最高日用水量为：250*300/1000=75m³/d最高日最大时用水量为：75/24*2.5=7.81m³/h2—8总水头损失为：Hf=4.02+3.27+1.21+1.48+1.84+26.44=38.26kPa=3.286mH2O排水厨房和卫生间的立管的最大设计通水能力为8.8L/s厨房的排水当量为3，厨房排水立管设计秒流量为：Qp=0.12α√Np+Qmax=0.12*1.5*√（3*30）+1=2.71L/s＜8.8L/s因此，满足要求。
最大排水当量的一个卫生间的排水当量为9.45，其立管的设计秒流量为：Qp=0.12α√Np*Qmax=0.12*15*√9.45*30）+1.5=4.53L/s＜8.8L/s因此，满足要求。
消火栓系统消火栓管道的管材用普通镀锌钢管。
按同层任何部位均有两股水柱同时到达的原则布置室内消火栓，水枪的充实水柱为13m。
每层设一个消火栓箱，每个消火栓箱内设有DN65双阀双出口室内消火栓一个、φ19水枪二支、DN65消防水龙带25米二条，消防紧急按钮、指示灯各一个及自救消防卷盘一套。
消火栓栓口处的压力为：Hxh=Hd+Hq+Hsk=Ad*Ld*Qxh²+Qxh²/B+Hsk=0.00172*25*5.7²+5.7²/1.577+2=24m在屋顶层水箱间内设有效水容积为50m3的装配式BDF不锈钢自洁水箱一座，提供整个室内消火栓系统初期灭火用水及维持管网平时所需压力。
安装高度不能满足最高处最不利点消火栓处的静水压要求，设一套消火栓与自喷系统合用的增压设备一套。
室内消火栓系统设计用水量为20L/s，每根竖管的流量为10L/s。
室外消火栓系统用水量为15L/s。
所以消防立管1和立管2管径为80mm，管中水流速度为1.96m/s；消防立管3和立管4管径为80mm，管中水流速度为1.96m/s。
某综合楼给排水设计计算书某综合楼给排水设计计算书为保障综合楼的正常使用，合理的给排水系统设计是至关重要的。
在设计过程中，需要进行相关的计算工作，以确保系统的安全性、稳定性和高效性。
下面，本文将对某综合楼的给排水系统设计计算书作简要介绍。
一、设计基本参数1.1 建筑物类型：综合楼1.2 总建筑面积：10000平方米1.3 建筑层数：8层1.4 设计人口：1200人二、给水系统设计计算2.1 设计流量根据建筑面积和设计人口数，综合楼的设计流量如下：设计流量Q = A·P·k其中，A是综合楼的总建筑面积，P是单位面积人口数，k 是倍率系数。
根据国家标准《建筑给水排水设计规范》（GB50015-2003），综合楼的倍率系数为0.1。
假设综合楼每人每天的用水量为150L，根据上述参数可得：Q = 10000×1200×0.1×150/86400 ≈ 208 m³/h2.2 水泵选型根据设计流量，可以选择适当的水泵。
本文选用6寸JDZM-80型离心泵。
该泵的额定流量为240 m³/h，相当于设计流量的1.15倍，满足综合楼的需求。
水泵的选型需要考虑到一些因素，如水泵的扬程、功率和效率等。
2.3 水池容积为提供水源供应，需要建立水池，储存一定数量的水。
根据国家标准《建筑给水排水设计规范》（GB50015-2003）规定，给水水池的容积一般可按设计日最小流量的2～3倍计算。
综合楼的设计日最小流量可取设计流量的1/3，即70 m³/h。
根据此计算，综合楼的给水水池容积可取为210m³。
2.4 管道设计给水管道的设计需要考虑到管道的直径、壁厚、金属强度等。
本文以PE100材质的高品质钢丝网绑定聚乙烯管为例，管道的直径为110mm，厚度为10mm，金属强度为1000N/m²。
三、排水系统设计计算3.1 设计流量综合楼的设计流量可采用公式Q = A×H×C×K进行计算。
建筑给排⽔计算书1.建筑给⽔系统设计 (1)1.1给谁⽤⽔定额及时变化系数 (1)1.2最⾼⽇⽤⽔量 (1)1.3最⼤时⽤⽔量 (1)1.4设计秒流量 (1)1.5给⽔管⽹⽔⼒计算 (1)1.6⽔表的选择及⽔头损失计算 (4)1.6.1⽔表选择 (4)1.6.2给⽔系统所需压⼒ (5)2.建筑排⽔系统设计 (6)2.1⽣活排⽔设计秒流量计算公式 (6)2.2排⽔定额 (6)2.3排⽔管⽹的⽔⼒计算 (6)2.3.1横管的⽔⼒计算 (6)2.3.2⽴管计算 (9)3.建筑消防系统设计 (11)3.1消防栓布置 (11)3.2⽔枪喷嘴出所需的⽔压 (11)3.3⽔枪喷嘴的出流量 (12)3.4⽔带阻⼒ (12)3.5消⽕栓⼝所需⽔压 (13)3.6⽔⼒计算 (13)3.7消防⽔箱 (15)1.建筑给⽔系统设计1.1给谁⽤⽔定额及时变化系数已知，该办公楼预计⼯作⼈员250⼈，查⼿册可知办公楼的每⼈每班最⾼⽇⽤⽔量为30，⼩时变化系数Kh 为1.5，使⽤时数8h 。
1.2最⾼⽇⽤⽔量d m d mq Q d d /10/L 10000402503==?==；式中 d Q --最⾼⽇⽤⽔量，d m /3； m —⽤⽔⼈数；d q —最⾼⽇⽣活⽤⽔定额，L/（⼈.d ）1.3最⼤时⽤⽔量h Q =Q p ·K h=（Q d /T ）·K h=1.875m 3/h1.4设计秒流量根据规范，办公楼的⽣活给⽔设计秒流量计算公式为：Nqggα2.0=（L/s ）其中，α取值1.5，则Nq gg3.0=，Ng为计算管段卫⽣器具给⽔当量总数，0.2L/s 为⼀个当量。
1.5给⽔管⽹⽔⼒计算1、计算步骤1) 绘制轴测图，根据轴测图选择最不利配⽔点，确定计算管道；2) 以计算管段流量变化处为节点，从最不利配⽔点开始进⾏节点编号，将计算管段划分为计算管段，并标出两节点计算管段的长度； 3) 根据设计秒流量公式，计算各管段的设计秒流量值；4)进⾏给⽔管⽹的⽔⼒计算；5)确定⾮计算管路各管段的管径。
建筑给排水计算书范本1. 引言建筑给排水计算是建筑设计的重要环节之一，它的准确性直接关系到建筑物的正常运行。
本文档旨在提供一个建筑给排水计算书的范本，便于设计师在进行给排水计算时参考和使用。
2. 计算基础在进行建筑给排水计算前，需要先掌握以下基础概念和公式：2.1 人均用水量根据建筑物的类型和用途不同，人均用水量也会有所不同。
例如，住宅类建筑一般使用的人均用水量为100升/人/天，而办公楼的人均用水量则为50升/人/天。
2.2 配管流速配管流速是指水在管道中流动的速度，它的计算公式为：流速 = 流量 / 截面积2.3 水压计算公式水压的计算可以使用以下公式：水压 = 水头 * 密度 * 重力加速度3. 计算步骤建筑给排水计算一般包括以下步骤：3.1 确定需求在开始计算之前，需要明确建筑物的用途和需求，包括人均用水量、冷热水供应方式等。
3.2 流量计算根据需求计算出给水和排水的流量，涉及到厕所、洗浴设施、厨房等各个功能区的用水量计算。
3.3 管径选择根据流量计算结果选择合适的管径，确保管道能够满足设计流量要求。
3.4 配管布局根据建筑结构、功能区的布局等因素，对给、排水管道进行布局设计。
3.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。
4. 示例计算下面以一个办公楼的给排水计算为例，演示具体的计算步骤。
4.1 确定需求本办公楼总共有30层，每层有50人，冷热水分别需要供应给员工的洗手间和厨房。
4.2 流量计算根据每人50升/人/天的用水量和50人的人数，计算出每天的供水量为1500升。
4.3 管径选择根据流量计算结果，选择合适的管径，比如DN50的管道。
4.4 配管布局根据办公楼的结构和功能区的布局，设计出合理的给排水管道布局。
4.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。
5. 结论本文档介绍了建筑给排水计算书的范本，包括计算基础、计算步骤和示例计算。
通过遵循这些步骤，设计师可以准确地进行建筑给排水计算，并保证建筑物的正常运行。

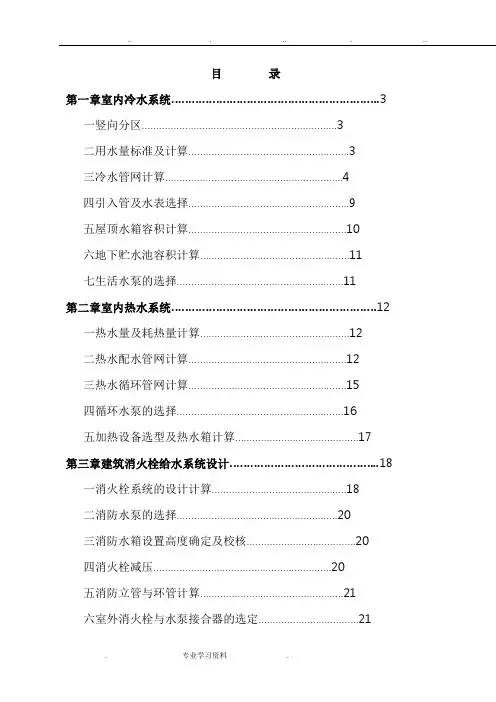

目录第一章室内冷水系统 (3)一竖向分区 (3)二用水量标准及计算 (3)三冷水管网计算 (4)四引入管及水表选择 (9)五屋顶水箱容积计算 (10)六地下贮水池容积计算 (11)七生活水泵的选择 (11)第二章室内热水系统 (12)一热水量及耗热量计算 (12)二热水配水管网计算 (12)三热水循环管网计算 (15)四循环水泵的选择 (16)五加热设备选型及热水箱计算 (17)第三章建筑消火栓给水系统设计 (18)一消火栓系统的设计计算 (18)二消防水泵的选择 (20)三消防水箱设置高度确定及校核 (20)四消火栓减压 (20)五消防立管与环管计算 (21)六室外消火栓与水泵接合器的选定 (21)第四章自动喷水灭火系统设计 (22)一自动喷水灭火系统的基本设计数据 (22)二喷头的布置与选用 (22)三水力计算 (22)四水力计算 (23)五自动喷水灭火系统消防泵的选择 (26)第五章建筑灭火器配置设计 (28)第六章建筑排水系统设计 (29)一排水管道设计秒流量 (29)二排水管网水力计算 (29)三化粪池设计计算 (33)四户外排水管设计计算 (34)第七章建筑雨水系统设计 (35)一雨水量计算 (35)二水力计算 (36)第一章室内冷水系统一.竖向分区本工程是一栋十二层高的综合建筑，给水分两个区供给。
一、二、三层商场和办公室作为低区，由市政管网直接供水；三至十二层客房作为高区，由屋顶水箱供水。
二.用水量标准及用水量计算1.确定生活用水定额q d及小时变化系数k h。
根据原始资料中建筑物性质及卫生设备完善程度，按《建筑给水排水规范》确定用水定额和小时变化系数见下，未预见用水量高区按以上各项之和的15%计，低区按10%计。
列于用水量表中。
2.用水量公式：①最高日用水量Q d=Σmq d/1000式中Qd：最高日用水量，L/d；m：用水单位数，人或床位数；q d：最高日生活用水定额，L/人.d，L/床.d，或L/人.班。
1.建筑给水系统设计 (1)给谁用水定额及时变化系数 (1)最高日用水量 (1)最大时用水量 (1)设计秒流量 (1)给水管网水力计算 (1)水表的选择及水头损失计算 (5)水表选择 (5)给水系统所需压力 (6)2.建筑排水系统设计 (7)生活排水设计秒流量计算公式 (7)排水定额 (7)排水管网的水力计算 (7)横管的水力计算 (7)立管计算 (11)3.建筑消防系统设计 (12)消防栓布置 (12)水枪喷嘴出所需的水压 (13)水枪喷嘴的出流量 (14)水带阻力 (14)消火栓口所需水压 (14)水力计算 (15)消防水箱 (16)1.建筑给水系统设计给谁用水定额及时变化系数已知，该办公楼预计工作人员250人，查手册可知办公楼的每人每班最高日用水量为30，小时变化系数Kh 为，使用时数8h 。
最高日用水量d m d mq Q d d /10/L 10000402503==⨯==；式中 d Q --最高日用水量，d m /3； m —用水人数；d q —最高日生活用水定额，L/（人.d ）最大时用水量h Q =Q p ·K h=（Q d /T ）·K h=h设计秒流量根据规范，办公楼的生活给水设计秒流量计算公式为：Nqggα2.0=（L/s ）其中，α取值，则Nq gg3.0=，Ng为计算管段卫生器具给水当量总数，s 为一个当量。
给水管网水力计算1、计算步骤1) 绘制轴测图，根据轴测图选择最不利配水点，确定计算管道；2)以计算管段流量变化处为节点，从最不利配水点开始进行节点编号，将计算管段划分为计算管段，并标出两节点计算管段的长度；3)根据设计秒流量公式，计算各管段的设计秒流量值；4)进行给水管网的水力计算；5)确定非计算管路各管段的管径。
2、水力计算该办公楼共五层，因第五层没有用水设施，不需要考虑，只需要对第三层进行分析，找出管路的最不利点，现对JL-1,JL-2，进行编号计算，其水力计算图如下。
JL-2管路 JL-1管路JL-1管道卫生器具表管路水力计算表（JL-1）JL-2管道卫生器具表管路水力计算表（JL-3）水表的选择及水头损失计算水表选择根据《建筑给水排水设计规范》计算得到引入管的设计流量为12m 3/h,据《建筑给水排水工程》附录1，选用水表为LXS-50C 旋翼式水表，其技术参数如下表： 表-- LXS-50C 旋翼式水表技术参数bK q2gSHSH：水表的水头损失，kPa；gq：计算管段的给水设计流量，m3/h；bK：水表的特征系数,一般由生产厂家提供，也可以按下式计算。
旋翼式水表 Kb = 2maxq/100maxq--为水表的过载流量，m3/h；100—旋翼式水表通过最大流量时的水表水头损失，kPa；表-- 水表水头损失允许值（kPa）表型正常用水时消防用水时旋翼式<<螺翼式<<计算 Kb= q2max/100=302/100=9=102/9=所以<满足要求。
给水系统所需压力H1=++==136kPaH2= kPaH3=16 kPaH4=50kPaH=H1+H2+H3+H4=136++16+50=<320 kPa2.建筑排水系统设计生活排水设计秒流量计算公式qNqppmax12.0+=α式中，α--根据建筑物不同而定的系数，该建筑是办公楼，取； --计算管段卫生器具排水当量总数；--计算管段上排水量最大的一个卫生器具的排水量，L/S 。
各层横支管均采用标准坡度。
排水定额卫生器具排水流量、当量和排水管的管径排水管网的水力计算横管的水力计算各层横支管水力计算表（PL-1）管段编号卫生器具名称数量排水当量总数Np 设计秒流量管径（mm）坡度i备注大便器小便器污水盆洗手盆Np=Np=Np=Np=1—2175 2—3275 3—41275 4—52275 5—63275 6—74275各层横支管水力计算表（PL-2）各层横支管水力计算表（PL-3）立管计算排水立管最大排水能力（1）PL-1管道的计算 立管接纳的排水当量总数为 Np= 立管最下部管段排水设计秒流量 qNq ppmax12.0+=α=s为保证安全起见，决定选用立管管径100mm ，因设计秒流量小于表中100mm 管径排水塑料管最大允许排水流量S,所以不需要设专用通气立管。
（2）PL-2管道的计算 立管接纳的排水当量总数为 Np=立管最下部管段排水设计秒流量 qNq ppmax12.0+=α=s查表，因立管与横支管连接采用90顺水三通故选用立管管径125mm ，因设计秒流量小于表中125mm 管径排水塑料管最大允许排水流量S,所以不需要设专用通气立管。
（3）PL-3管道的计算 立管接纳的排水当量总数为 Np=16 立管最下部管段排水设计秒流量 qNq ppmax12.0+=α=s查表，因立管与横支管连接采用90顺水三通故选用立管管径125mm ，因设计秒流量小于表中125mm 管径排水塑料管最大允许排水流量S,所以不需要设专用通气立管。
3.建筑消防系统设计消防栓布置本设计建筑为五层办公楼，每层层高，按规范要求，需保证有2支水枪的充实水柱达到同层内任何部位。
（1）消火栓的保护半径： R=CL d +h式中--水带长度，每条水带的长度不应大于25m ，取25m ；h —水枪充实水柱倾斜45时的水平投影长度，m ，对于一般建筑由于两楼板间的限制，一般取h=；C —水带展开时的弯曲折减系数，一般为，在此取。
R=⨯+3= （2）消火栓布置间距22b R S -≤，取24mb —消火栓的最大保护宽度，应为一个房间的长度加走廊的宽度，在此采用8m 。
S m 2.2485.2522=-=则，走廊布置8个消防栓，双排布置。
(具体布置详见平面图)水枪喷嘴出所需的水压系数ϕ值系数f a 值水枪水流特性系数B查表得，水枪喷头直接选19mm,水枪系数ϕ=；充实水柱要求不小于7m ，选Hm=10m,水枪实验系数αf =，根据规范公式求水枪喷嘴所需水压为：水枪喷嘴的出流量查得喷口直径19mm 的水枪特性系数B= 则：sL BH q q xh /6.458.13577.1=⨯==查手册可知低层建筑物室内消火栓用水量规定办公楼、教学楼等层数6层或体积10000时每支水枪最小流量为5L/S 。
而本建筑为五层且体积10000，所以 L/S 符合要求。
水带阻力水带阻力系数值19mm 水枪配65mm 水带，衬胶。
查表Az=水带阻力损失：kPa q L A h xh d z d 7.37106.42500712.010··22=⨯⨯⨯=⨯= 消火栓口所需水压kd q xh H h H H ++=k H —消火栓栓口水头损失，按20KPa 计算。
xh H kPa 5.193207.378.135=++=O mH Pa H H H m f m f q 258.13K 8.1351020.10097.01101020.1110·==⨯⨯-⨯⨯=-=ϕαα水力计算按照最不利点消防竖管和消火栓的流量分配要求，最不利消防竖管为XL-8 ，出水枪数为1支,相邻立管出水枪数为1支。
