继电器及接触器

继电器和接触器都是电磁式开关电器，但前者属于工作在控制回路中的开关电器，而后者属于工作在主回路中的开关电器。

（1）继电器继电器的定义：继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

1）用单字母表示时，用K2）用双字母表示时，有：KA----瞬时、有或无继电器、交流继电器KL----闭锁接触继电器、双稳态继电器KM----接触器KP----极化继电器KR----簧片继电器、逆流继电器KT----延时、有或无继电器（2）接触器接触器的定义：接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

1）接触器的图形符号如下图所示，文字符号为KM。

（a）线圈（b）主触点（c）辅助触点2）接触器的接线方法自锁互锁（3）继电器与接触器的区别1）作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器首要作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

容量大的接触器一般都带有灭弧罩。

继电器的触头容量一般不会逾越5A，小型继电器的触头容量一般只需1A或2A，而接触器的触头容量最小的也有9A;接触器的触头一般有三对主触头(主触头都是常开触头)另外还有几对辅佐触头。

而继电器的触头一般不分主辅；继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置;继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。

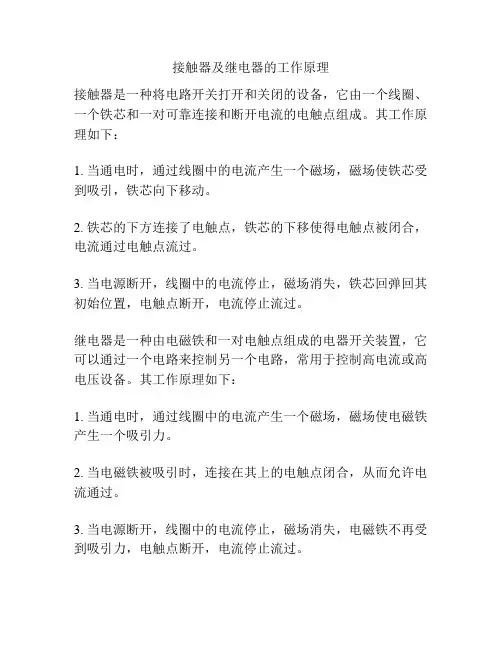

接触器及继电器的工作原理
接触器是一种将电路开关打开和关闭的设备，它由一个线圈、一个铁芯和一对可靠连接和断开电流的电触点组成。

其工作原理如下：
1. 当通电时，通过线圈中的电流产生一个磁场，磁场使铁芯受到吸引，铁芯向下移动。

2. 铁芯的下方连接了电触点，铁芯的下移使得电触点被闭合，电流通过电触点流过。

3. 当电源断开，线圈中的电流停止，磁场消失，铁芯回弹回其初始位置，电触点断开，电流停止流过。

继电器是一种由电磁铁和一对电触点组成的电器开关装置，它可以通过一个电路来控制另一个电路，常用于控制高电流或高电压设备。

其工作原理如下：
1. 当通电时，通过线圈中的电流产生一个磁场，磁场使电磁铁产生一个吸引力。

2. 当电磁铁被吸引时，连接在其上的电触点闭合，从而允许电流通过。

3. 当电源断开，线圈中的电流停止，磁场消失，电磁铁不再受到吸引力，电触点断开，电流停止流过。

简而言之，接触器和继电器的工作原理都基于电磁感应。

通电时，线圈中的电流产生磁场，磁场的作用使得铁芯或电磁铁受到吸引，进而使电触点闭合；断电时，磁场消失，吸引力消失，使电触点断开。

这种开闭电路的功能使得接触器和继电器能够起到控制电流的作用。

继电器和接触器的区别电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢？区别的方法就是看它们具体的用途了。

区别在于两者作用不同，接触器作开关起通断用。

继电器对负载作保护，类似以前保险丝。

接触器的线圈是接于低压设备的控制回路中，当线圈两端电压达到额定值的70%以上时，使铁心磁饱和吸合衔铁，同时带动其主触点接通主电源至电气设备，当接触器的线圈失电后衔铁释放，主触点断开切断设备主电源。

继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中，当满足线圈吸合的条件时，吸合衔铁，带动其常开常闭接点相应动作，在回路中起到不同的作用，有些继电器可长期带电，有些则不能，所以回路中有些继电器即便失电也不会造成电气设备的停运，而有些继电器即便得电业不会造成设备的启动运转。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。

接触器主要作用是用来接通或断开主电路的。

所谓主电路是指一个电路工作与否是由该电路是否接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。

如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。

即将继电器作为接触器使用。

但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。

这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器了。

继电器, 接触器。

继电器跟接触器的区别 继电器和接触器都是电磁式开关电器，但前者属于⼯作在控制回路中的开关电器，⽽后者属于⼯作在主回路中的开关电器。

下⾯是店铺为你整理的继电器跟接触器的区别，供⼤家阅览! 继电器跟接触器的区别篇⼀ ⼀、我们先看两者的共同特征： 1、第⼀个概念，叫做转换深度式中的叫做断开或者截⽌时的电阻，叫做接通或者导通时的电阻，h 叫做转换深度对于有触点的开关电器，;对于⽆触点的电器， 正是由于有触点的开关电器，它的转换深度⽐较⾼，从⽽保证在接通电路时，开关电器的执⾏电流电能损耗⼩，对被控电路的影响也⼩;断开电路时，有触点的开关电器，其执⾏电路ide电阻⾮常⾼，从⽽可以保证电器的耐压⽔平。

相⽐之下，⽆触点电器在开断后，它不会产⽣电弧。

但⽆触点电器的转换深度⽐较低，因此其损耗较⼤，且发热相对要严重得多。

2、第⼆个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。

电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器(例如温度继电器、时间继电器和热继电器等等)。

接触器也具有这些结构特征。

简单描述： (1)当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产⽣磁通，其中衔铁与铁⼼之间⽓隙中的磁通将作⽤于衔铁。

随着⼯作磁通逐渐增加，作⽤于衔铁上的电磁吸⼒(转矩)也越来越⼤。

当电磁吸⼒⼤于系统反⼒时，衔铁将绕其转动轴转动带动其执⾏部分(触头系统)的动触头C0运动，从⽽实现常开触头和常闭触头变位。

(2)激磁线圈断电后，激磁线圈电流逐渐减⼩，电磁系统中的磁通也逐渐降低，⼯作⽓隙磁通也随之降低，作⽤于衔铁上的电磁吸⼒越来越⼩。

当电磁吸⼒⼩于衔铁反⼒时，衔铁在系统反⼒的作⽤下开始向其初始位置返回，带动动触点C0向其初始位置运动，直⾄常开触点和常闭触头复位。

3、第三个概念，叫做电磁式电器的返回特性 返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

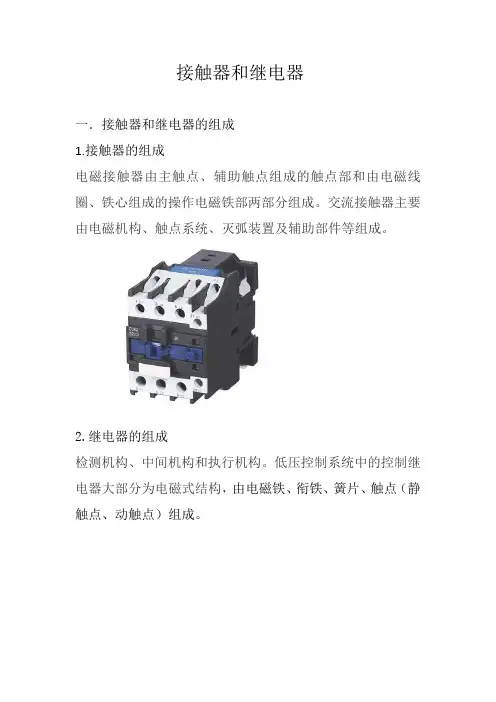

接触器和继电器一．接触器和继电器的组成1.接触器的组成电磁接触器由主触点、辅助触点组成的触点部和由电磁线圈、铁心组成的操作电磁铁部两部分组成。

交流接触器主要由电磁机构、触点系统、灭弧装置及辅助部件等组成。

2.继电器的组成检测机构、中间机构和执行机构。

低压控制系统中的控制继电器大部分为电磁式结构，由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。

二．接触器和继电器的作用1.接触器的作用交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。

2.继电器的作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

三．接触器和继电器的维护与检修1.继电器的维护与检修接触器外观检查1)、清除灰尘，可用棉布沾少量汽油擦去油污，然后用布擦干;2)、拧紧所有压接导线的螺丝，防止松动脱落、引起连接部分发热。

接触器触点系统检查1)、检查动静触点是否对准，三相是否同时闭合，并调节触点弹簧使三相一致。

继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。

接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。

其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。

接触器与继电器的区别: 接触器原理与电压继电器相同，只是接触器控制的负载功率较大，故体积也较大。

交流接触器广泛用作电力的开断和控制电路。

一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

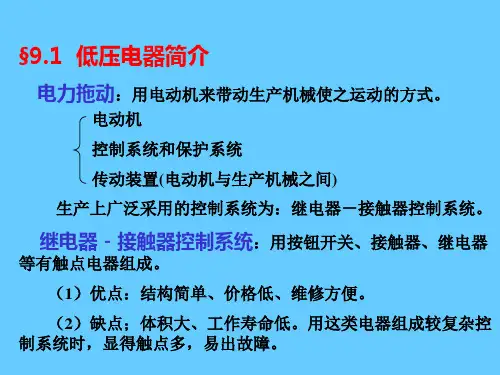

继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件，用于控制电路中的电流流动。

它们在各种自动化系统、电力系统等领域中起着重要的作用。

本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。

继电器的基本原理继电器是一种电控制装置，能够使用小电流来控制大电流的流动。

继电器通常由电磁系统、机械系统和电气系统组成。

电磁系统继电器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

电气系统电气系统由常开触点（NO）和常闭触点（NC）组成。

当继电器处于非通电状态时，常开触点闭合，常闭触点断开；当继电器通电时，常开触点断开，常闭触点闭合。

接触器的基本原理接触器与继电器类似，也是一种电控制装置。

接触器通常由电磁系统、机械系统和电气系统组成，但接触器的结构更为复杂。

电磁系统接触器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

接触器的机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

和继电器不同的是，接触器的机械系统可以有多个机械触点，可以实现多个电路的控制。

电气系统接触器的电气系统由多个触点组成，触点通过电气连接与外部电路相连。

接触器的电气系统常用接线方式有串联和并联两种。

继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中，下面将介绍它们在电路控制中常见的应用。

继电器的应用•自动控制：继电器可以实现自动控制功能，通过传感器检测到的信号来控制其他设备的启停。

•电机控制：继电器可以用于电机的启停、正反转等控制。

•照明控制：继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。

•报警控制：继电器可以用于报警系统的控制，如火灾报警、温度报警等。

接触器与继电器的区别一、结构区别：1、接触器由触头装置、传动装置及灭弧装置组成，而继电器一般不带灭弧装置。

2、接触器有主触头和辅助触头之分，主触头较大，有多种接触形式，辅助触头比较小,多为点接触;而继电器只有一种触头,采用点接触形式，且较小。

3、继电器一般重量轻、体积小，接触器一般比继电器大，有的还非常笨重。

4、接触器的传动装置无论是电磁式、电空式或液压式，其输入量只能是电量；而继电器的传动装置有两种：电磁式和机械式，也决定了继电器的输入量非常广泛，可以是电量，也可以是非电量。

二、工作原理区别1、电磁式接触器与电磁式继电器工作原理类似，都是电磁线圈通电带动触点进行分、合动作。

2、机械式继电器则与电空式或液压式接触器工作原理完全不同，机械式继电器是通过压力、温度、速度、光、声、热等各种物理量，转换成对控制电路的通断控制；电空式和液压式接触器是利用电量控制压缩空气或高压液体带动触头动作，以实现对负载电路的通断控制。

三、用途区别：1、接触器由于有主触点和灭弧罩，且主触点容量较大、通断能力强，因此接触器主触点是用来断开和接通主电路、辅助电路或大容量的控制电路，触头工作电压通常是380V及以上；而继电器触点容量相对较小，只应用在控制回路和保护回路中，起控制和保护作用，触头通常工作在220V以下。

2、接触器通断能力较强，可以带电机负载，而同样电流的继电器则不能带电机负载。

四、作用区别：1、交流接触器主要用作开关元件以控制电机等负载的大电路中；继电器作为电路控制元件，具有承上启下的功能，以低电压控制高电压、小电流控制大电流。

2、在接点容量和数量不足时，继电器具有扩容的作用。

3、继电器可利用电压、电流、温度、压力、速度等信号源作为电气保护；接触器只具有一定的失压保护功能。

电磁继电器和接触器本质上是一样的，都是通过弱电控制强电。

区别之处主要是负载功率以及产品结构。

在控制负载上，接触器控制的负载功率普遍比继电器大，对于感性负载的切断能力也要更强。

但是随着继电器在新能源行业的应用，比如光伏逆变器和充电机充电桩，继电器能切换的负载功率也在不断提升，它们之间在控制负载上的界限也逐渐模糊。

目前市场上继电器可以切断的负载最大达到200A 920VAC，用于工业光伏逆变器。

也有一些继电器替换接触器的应用。

在产品结构上，接触器多采用直动式结构，体积较大。

使用弹力较大的弹簧提供复原力，触点分断能力较强。

接点间隙一般都超过3mm，并配有灭弧室或者灭弧机构加强灭弧。

而继电器一般使用转动式或者桥式结构，产品体积较小（工业产品功能越来越齐全，电路板的元器件排布越来越密集，对于元器件的体积要求也越来越高，继电器的优势在此体现出来），触点间隙也相对较小，其中，信号继电器不管是体积还是触点间隙算是小到了极致。

继电器一般采用合金簧片或者不锈钢弹片提供复原力，工业继电器适应小拉簧的情况也不在少数，触点分断能力相对较差。

至于继电器的用途，电磁继电器就像一个电路自动开关，。

小到电路控制信号如信号灯指示灯，毫安级电路控制；大一点家用电器几安培十几安培的电路通断；再大一点工业用品几十安培上百安培的电路通断，再往大就是新能源的应用，大至200安培的负载。

什么是接触器?什么是继电器？
什么是接触器?
接触器是一种依据外来输入信号利用电磁铁操作，频繁地接通或断开交、直流主电路及大容量掌握电路的自动切换电器。

主要用于掌握电动机、电焊机、电热设备、电容器组等。

其工作原理为：当电磁铁线圈得电，电磁铁吸合时，带动接触器触头闭合，使电路接通。

线圈失电时，电磁铁在弹簧力作用下释放，接触器触头断开，使电路切断。

接触器不仅能实现远距离集中掌握，而且操作频率高、掌握容量大，具有低压释放爱护、工作牢靠、使用寿命长和体积小等优点，是继电器——接触器掌握系统中最重要和最常用的元件之一。

接触器的基本参数包括：主触头的额定电压、主触头允许切断电流、触头数、线圈电压、操作频率、机械寿命和电寿命等。

现代生产的接触器，其额定电流最大可达2500A，允许接通次数为150～1500次/h，总寿命可达到1500万～2000万次。

什么是继电器？
继电器是一种电子掌握元器件！主要用在自动掌握电路中，应用最广的是电磁式继电器，它包括线圈、衔铁、铁芯、弹簧、触电组成！有常开触点和常闭触电，当继电器中的线圈接通电流时产生磁效应从而产生磁力而吸合衔铁，使常闭触电断开常开触点闭合，达到接通或断开电路的作用！当电流消逝时磁力消逝铁芯通过弹簧的弹力返回原来的位置，使吸合的触点断开，断开的触点吸合！。
