工厂供电第1章ppt课件

  • 格式：ppt
  • 大小：9.78 MB
  • 文档页数：66

下载文档原格式

  / 66

合集下载

工厂供电课件第1讲

工厂供电课件第1讲

自动化与电气工程学院

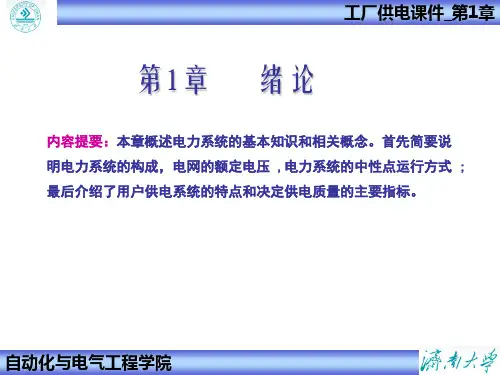

工厂供电课件_第1章
电力系统的额定电压
额定电压：能使电气设备长期运行在经济效果 最好的电压，它是国家根据国民经济发展的需 要，电力工业的水平和发展趋势，经全面技术 经济分析后确定的。 电力系统的额定电压包括电力系统中各种发电、 供电、用电设备的额定电压。
自动化与电气工程学院
工厂供电课件_第1章
电力系统中性点有三种运行方式： 中性点不接地； 中性点经消弧线圈接地； 中性点直接接地 一、中性点不接地运行方式
自动化与电气工程学院
工厂供电课件_第1章
单相短路的中性点不接地的电力系统
自动化与电气工程学院
工厂供电课件_第1章
中性点经消弧线圈接地的电力系统
自动化与电气工程学院
工厂供电课件_第1章
工厂供电课件_第1章 二、决定供电质量的主要指标
决定用户供电质量的主要指标为电压、频率和可靠性。
1、电压
理想的供电电压应该是幅值恒为额定值的三相对称正弦电压。由于供电系 统存在阻抗、用电负荷的变化和用电负荷的性质(如冲击性负荷、非线性负荷) 等因素，实际供电电压无论是在幅值上、波形上还是三相对称性上都可能与 理想电压之间存在着偏差。 (1)电压偏差 电压偏差是指电网实际电压与额定电压之差。 (2)电压波动和闪变 电网电压幅值（或半周波方均根值）的连续快速 变化称为电压波动。由电压波动引起的灯光闪烁对人眼脑产生的刺激效应 称为电压闪变。 (3)电压波波形畸变 电网电压波形发生非正弦畸变时，电压中出现高次谐波。 (4)三相不对称 三相电压不对称指三个相电压在幅值和相位关系上存在偏差。

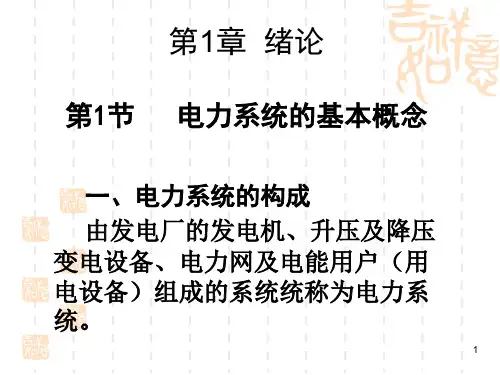

第1章
用户供电系统质量指标
1、安全：人身安全+设备安全
绪论
2、可靠：别中断

工厂供电概论 ppt课件

工厂供电概论 ppt课件

电路系统，包括厂内变配电所和所有的高低压供配电线路。
• 根据规模，工厂分为大型、中型、小型企业
• 根据用电量，工厂分为耗电大户（如铝业、化工等）、一般用户企业
• 因此，工厂供电系统的规模、复杂程度千差万别。
• 分类： 总的来说，工厂供电系统可分为三种：
1）大型
2）中型
3）小型
ppt课件
18
工厂供电系统概述
• 电压质量四个指标：
1）电压偏差
2）电压波动
3）电压波形
4）三相平衡
ppt课件
16
第一章 概论
第2节 工厂供电系统概述
• 2.1 工业分类 • 2.2 工厂供电系统简介 • 2.3 有关标准
ppt课件
17
工厂供电系统概述
2.2 工厂供电系统 Power Supply Systems
• 定义： 工厂供电系统：从电源线路进厂起到高低压用电设备进线端止的整个
工厂是主要有户，用电量约占50%以
上
ppt课件
6
电力系统基础知识
1.2.2 电力系统 Power system
发电公司
中国华能集团 公司

中国大唐集团 公司

中国华电集团 公司

中国国电集团 公司

• 1.1 电的基础知识
• 1.2 电力系统基础知识
1.2.1 简史
1.2.2 电力系统
1.2.3 发电
1.2.4 电网
1.2.5 国家电力发展“十二五”规划及中长期规划
1.2.6 中性点运行方式
1.2.7 低压配电系统的接地型式
1.2.8 电能质量
ppt课件
3
电力系统概述
1.2 电力系统基础知识

工厂供电培训教材.pptx

工厂供电培训教材.pptx

第四节 电力系统的电压与电能质量
(三)发电机的额定电压 为了维持线路的平均电压在额定电压植,线路首端(电源端) 的电压应较线路额定电压高5%,而线路末端电压则较线路额定 电压低5%,如图1-18所示。
图1-18 用电设备和发电机的额定电压
第四节 电力系统的电压与电能质量
（四）电力变压器的额定电压 （五）电压高低的划分
为电力系统。电力系统中各级电压的电力线路及其联系的变电所称为电网，例如10KV电网实际上是指电压等级同为10KV的相互联系的整个电力线路。供 电系统是电力系统末端的部分,是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有的高低压供配电线路）
图1-7是从发电厂到用户的送电过程示意图。
图1-4 高压深入负荷中心的工厂供电系统简图
第二节 工厂供电系统及其电源和负荷 的基本知识
对于小型工厂，由于其容量一般不大于1000kVA或稍多， 因此通常只设一个降压变电所，将6～10kV降为低压用电设备 所需的电压，如图1-5所示。
图1-5 只设一个降压变电所的工厂供电系统简图 a）装有一台主变压器 b）装有两台主变压器
按GB156-2003《标准电压》规定，我国三相交流电网和发 电机的额定电压如表1-1所示。
表1-1 我国三相交流电网和电力设备的额定电压
分 电网和用电设备 类 额定电压 / kV
低
0.38
压
0.66
高
3
压
6
10
发电机 额定电压 / kV
0.40 0.69 3,15 6.3 10.5
电力变压器额定电压 / kV
第三节 电力系统中性点运行方 式及低压配电系统接地型式
图1-15 低压配电的TN系统 a）TN-C系统 ； b）TN-S系统 ； c）TN-C-S系统

工厂供电基本概述PPT课件( 47页)

工厂供电基本概述PPT课件( 47页)
1.3.1 高压电力系统中性点运行方式 在高压电力系统中，作为供电系统的发电机和变压器的三相绕组为 三相星形联结时，其中性图点1-14有电三力种系统运中行性点方运行式方：式 中性点不接地、中性
1.2 电力系统的额定电压和电能质量
表1-1 我国标准规定的三相交流电网和电力设备的额定电压(单位：kV)
2.额定电压的分类 我国现阶段各电力设备的额定电压分三类：第 一类额定电压为100V以下，这类电压主要用于安全照明、蓄电池及 开关设备的操作电源。
1.2 电力系统的额定电压和电能质量
3.三相交流电网和电力设备的额定电压 (1)电网(电力线路)的额定电压：在电力系统中，应尽可能地简化电 压等级，减少变电层次，以节约投资与降低运行费用。
1.2 电力系统的额定电压和电能质量
(2)高压配电电压的选择：工厂供电系统的高压配电电压，主要取决
于当地供电电源的电压及工厂高压用电设备的电压、容量和数量等
因素。
表1-4 各级电压电力线路合理的输送功率和距离
1.2.2 电网谐波及其抑制 1.谐波基本定义与规定 国际上公认的谐波含义为：“谐波是一个 周期电气量的正弦波分量，其频率为基波频率的整倍数”。
1.2 电力系统的额定电压和电能质量
5)对于大型冲击负荷，采取上述措施仍达不到要求，可装设能“吸 收”冲击无功功率的静止型无功补偿装置(SVC)。
表1-2 电压波动允许值
1.2 电力系统的额定电压和电能质量
表1-3 闪变电压δ
6.工厂供配电电压的选择 (1)低压配电电压的选择：工厂的低压配电电压，一般采用220/380V， 其中380V的线电压供电给三相动力设备或380V的单相设备，相电压 220V供电给一般的照明灯具或其他220V的单相设备。

工厂供电第1章ppt课件

工厂供电第1章ppt课件

秦山核电站
大亚湾核电站
核能发电的优缺点
✓节省大量煤炭、石油等燃料，避免燃料运输。 ✓不需空气助燃，可建在地下、水下、山洞或空气稀薄地区。 ✓存在问题：放射性污染。
4/14/202016.04.2020
.
10
（4）其它新能源发电
太阳能发电：太阳光能或太阳热能→电能。 风力发电：风力的动能→ 机械能→电能。 地热发电：地热能→电能。 潮汐发电：海水涨潮或落潮的动能或势能→电能 。
长江三峡水电站
水力发电的特点：是最干净、最廉价的能源之一，发电
成本低，不产生污染、运行维护简单，同时还兼有防洪、 灌溉、航运、水产养殖等综合效益；但投资大，工期长。
4/14/202016.04.2020
.
9
（3）核能发电厂
核电厂的能量转换过程：核燃料的裂变能→热能→机械
能→电能。
核电厂的组成：核反应堆、汽轮机、电力系统。 核电厂是我国目前最重要的电源之一，比例大于10%。
分为地方电力网、区域电力网及超高压远距离输电网三种
110kV属于地方网还是
类型。
区域网，要视其在电力
系统中的作用而定
地方电力网：电压为110kV以下的电力网（如35kV、10kV等） 区域电力网：电压为110kV以上的电力网（如220kV） 超高压远距离输电网：电压为330～500kV及以上的电力网
4/14/202016.04.2020
.
8
（2）水力发电厂
水电厂的能量转换过程：水的位能→机械能→电能。
水电厂的总发电功率： P9.8QH
水电厂的分类：堤坝式（分为坝后式和河床式）、引水
式和抽水蓄能电站。
水电厂的组成：水库、水轮机、电力系统 水电厂是我国目前最重要的电源之一，比例大于10%。

工厂供电PPT优秀

工厂供电PPT优秀
部分。
• 8）为什么建电力系统：减少装机容量；装设大机
组；充分利用动力资源；提高供电可靠性；提高 电能质量；提高运行的经济性。
2． 供配电系统－－由总降变电所、 高压配电所、配电线路、车间变电 所和用电设备组成。
• 总降压变电所：将35-110KV的外部供电电源降到
6-10KV共高压配电所、车间变电所或建筑物变电 所、高压用电设备。一般大型企业都设之。
工厂供电
电气工程与自动化系 白耀鹏
第一节 供配电系统
• 1.电力系统——发电厂、变电所、电力线路
和电能用户组成的一个整体。电力系统示 意图如下：
从发电厂到用户的发、输、配电过 程
名词解释
• 1）发电厂：将一次能源转换成电能。有火
力、水力、核能等
• 2）变电所：功能是接受电能、变换电压和
分配电能。
四、中性点直接接地的电力系统
• 接地相对地电压为零； • 非接地相对地电压升为相电压，单相接地
即单相短路，保护装置动作跳闸。
第四节 电能的质量指标
• 1、电压 • 电压质量是以电压偏离额定电压的幅度、
电压波动与闪变和电压波形来衡量。
• 1）电压偏差 • 电压偏差是以电压偏离额定电压的幅度，
一般以百分数表示，即
• 高压配电所：接受6-10KV电压，再分配。一般负
荷分散、厂区大的大型企业需设置。
• 配电线路：分6-10KV厂内高压配电线路和
380/220V厂内低压配电线路。
• 车间变电所（建筑物变电所）：6-10KV降到
380/220V
３． 供配电的要求和课程任务
• 供配电的基本要求是： • （1）安全 • （2）可靠 • （3）优质 • （4）经济 • 本课程的任务： • 讲述供配电系统电能供应和分配的基本知识和

工业企业供电第1章绪论课件

工业企业供电第1章绪论课件

大型
G
水电站
~
(或 核 电 站 )
G
~
220 ~ 500 kV 超 高 压 输 电线
地区变电所
Gห้องสมุดไป่ตู้
~
6 ~ 10 kV 电网
枢纽变电所
220 ~ 330 kV 区域电网
G
~ 水电厂
G
~
地区 变电所
~ 110
电
方
35 地
35 ~ 110 kV
6.3 kV
热电厂 G
~
220 ~ 330 kV
用户 变电所
6 kV 220 ~ 330 V 220 ~ 380 V
28
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
日本核电站
29
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
秦山核电站
16
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
▪ 水力发电厂总容量与水的流量及水头的大 小成正比。在河水流量一定时，要获得较 大的发电容量，必须有较高的水头(落差)。 因此必须用人工的方法使上下游形成较大 的集中落差。最常用的方法，是在河流上 修建拦河坝，形成水库，抬高上游水位， 即可形成大的水位差。这种水电厂称为堤 坝式水电厂。
25
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.
6
电力网由不同电压等级的输电线路和变压器组成，可
分为地方电力网、区域电力网及超高压远距离输电网三种
110kV属于地方网还是
类型。
区域网，要视其在电力
系统中的作用而定
地方电力网：电压为110kV以下的电力网（如35kV、10kV等） 区域电力网：电压为110kV以上的电力网（如220kV） 超高压远距离输电网：电压为330～500kV及以上的电力网
图1-3为供电线路 上的电压变化示意图。
我国公布的三相交流系统的额定电压见表1-1。
图1-3 供电线路上的电压变化示意图
4/28/20204/28/202003.05.2020
.
16
变压器的额定电压
➢变压器的一次绕组：相当于是用电设备，其额定电压应
与电网的其额中定5%电用压于相补偿同变。压器满
载供电时一、二次绕组上的 注意：当变电压压器损一失次；绕组另直外接5%与用发于电补机相连时，其额定电压应与发电机 的额定电压偿3相5线k同V路。及上以的上电线压路损。失，用于
4/28/20204/28/202003.05.2020
.
17
例1-1 已知下图所示系统中电网的额定电压，试确定发电机
和变压器的额定电压。
G
T1
变压~器T1的二次侧
供电距离较10长kV，其 额定电压应比线路
额定电压高10%
110kV
T2 6kV
变压器T1的M一次绕组与 发电机直接相连，其一 次侧的额定电压应与发 电机的额定电压相同
葛洲坝水电站
长江三峡水电站
水力发电的特点：是最干净、最廉价的能源之一，发电
成本低，不产生污染、运行维护简单，同时还兼有防洪、 灌溉、航运、水产养殖等综合效益；但投资大，工期长。
4/28/20204/28/202003.05.2020
.
9
（3）核能发电厂
核电厂的能量转换过程：核燃料的裂变能→热能→机械
4/28/20204/28/202003.05.2020
.
23
➢电压波动的抑制 ✓ 对负荷变动剧烈的大型电气设备，采用专线或专用变压器
供电 ； ✓ 增大供电容量，减小系统阻抗 ； ✓ 增加系统的短路容量或提高供电电压； ✓ 在电压波动严重时减少或切除引起电压波动的负荷； ✓ 对大型冲击性负荷，可装设能吸收冲击无功功率的静止型
✓ 第h次谐波电流含有率：
HRhI
Ih I1
100%
✓ 谐波电压总含量 ：
UH (Uh )2
h2
✓ 谐波电流总含量 ：
I H (Ih )2
h2
✓ 电压总谐波畸变率 ： ✓ 电流总谐波畸变率 ：
THD U UUH 1 10% 0
THDI
IH I1
10% 0
4/28/20204/28/202003.05.2020
江苏谏壁发电厂 浙江北仑发电厂 张家口发电总厂
火力发电存在的问题
✓安全问题：采矿和运输中的安全性灾难等 。 ✓环境问题：酸雨、温室效应、可吸入颗粒物等。 ✓效率问题：凝汽式火电厂效率为40%，热电厂为60%~70%。
今后火电建设的重点：采用高参数、大容量、高效率的设
备；开发清洁煤燃烧发电、天然气蒸汽联合循环发电；鼓励 热电联产；加强煤炭基地的矿口电厂建设。
发电机G的额定电压：UN·G=1.05×10=10.5（kV）
变压器T1的额定电压： U1N=10.5（kV） 变压器T2的二次侧供 U2N=1.1×110=121（kV电虑）距线离路较上短的，电可压不损考失
变压器T1的变比为：10.5/121kV
变压器T2的额定电压：U1N=110（kV） U2N=1.05×6=6.3（kV）
4/28/20204/28/202003.05.2020
.
19
三、电能质量
频率偏差 ✓额定频率：50Hz ✓允许偏差：正常允许偏差为±0.2 Hz，当容量较小时可放 宽到±0.5 Hz 电压偏差
电压偏差是指用电设备的实际电压与额定电压之差， 用占额定电压的百分数来表示
U%UUN 10% 0 UN
4/28/20204/28/202003.05.2020

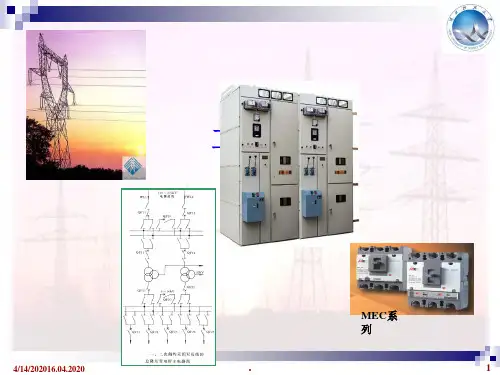

工厂供电
主讲 赵静
MEC系 列
.
1
第一章 概论
1.1 供配电系统概述 1.2 电力系统的额定电压与电能质量 1.3 电力系统中性点的运行方式
4/28/20204/28/202003.05.2020
.
2
1.1 供配电系统概述
一、电力系统
电力系统是由发电厂、变电所、电力线路和电力用户组 成的一个发电、输电、变配电和用电的整体。
.
25
➢谐波的危害
✓ 使变压器和电动机的铁芯损耗增加，引起局部过热，同 时振动和噪声增大，缩短使用寿命；
✓ 使线路的功率损耗和电能损耗增加，并有可能使电力线 路出现电压谐振，产生过电压，击穿电气设备的绝缘；
✓ 使电容器产生过负荷而影响其使用寿命； ✓ 使继电保护及自动装置产生误动作； ✓ 使变压器使计算电费用的感应式电能表的计量不准； ✓ 对附近的通信线路产生信号干扰，使数据传输失真等。
能→电能。
核电厂的组成：核反应堆、汽轮机、电力系统。 核电厂是我国目前最重要的电源之一，比例大于10%。
秦山核电站
大亚湾核电站
核能发电的优缺点
✓节省大量煤炭、石油等燃料，避免燃料运输。 ✓不需空气助燃，可建在地下、水下、山洞或空气稀薄地区。 ✓存在问题：放射性污染。
4/28/20204/28/202003.05.2020
主要形式。
4/28/20204/28/202003.05.2020
.
11
➢变电所：是变换电压和接受分配电能的场所。
变电所分类：升压变电所、降压变电所。
降压变电所分为区域变电所、地区变电所和工业企业 变电所。
区域变电所：电压等级高，变压器容量大，进出线回路数多，由大电 网供电，高压侧电压330～750kV，全所停电后，将引起整个系统解列甚 至瓦解； 地区变电所：由发电厂或区域变电所供电，高压侧电压110～220kV， 全所停电后，将使该地区中断供电； 工业企业变电所：是电网的末端变电所，主要由地区变电所供电，其 高压侧为35～110kV，全所停电后，将使用户中断供电。
变压器T2的变比为：110/6.3kV
4/28/20204/28/202003.05.2020
.
18
二、电压等级的选择
电力网的额定电压、传输功率和传输距离之间的关系见表1-2
➢220 kV及以上：用于大型电力系统的主干线。 ➢110kV：用于中小型电力系统的主干线。 ➢35kV：用于大型工业企业内部电力网。 ➢10kV：常用的高压配电电压，当6kV高压用电设备较多时， 也可考虑用6kV配电。 ➢3kV：仅限于工业企业内部采用 。 ➢380/220V：工业企业内部的低压配电电压。
无功补偿装置（SVC） 。
谐波
谐波是指对周期性非正弦交流量进行傅里叶级数分解后所得 到的频率为基波频率整数倍的各次分量，通常称为高次谐波。
4/28/20204/28/202003.05.2020
.
24
➢谐波产生的原因：是由于电力系统中存在各种非线性元件 。
➢波形畸变程度的几个特征量
✓ 第h次谐波电压含有率： HRUh U U1h 10% 0
图1-1 从发电厂到用户的送电过程
4/28/20204/28/202003.05.2020
.
3
工业企 业
供电系 统
图1-2 电力系统示意图
4/28/20204/28/202003.05.2020
.
4
4/28/20204/28/202003.05.2020
.
5
国家电网公司
南方电网公司
4/28/20204/28/202003.05.2020
➢发电厂：生产电能，将一次能源转换成二次能源（电能）， 分为火、水、核、风、太阳、地热等发电厂。
（1）火力发电厂
火电厂的燃料：煤炭、石油、天然气等。 能量转换过程：燃料的化学能→热能→机械能→电能。
4/28/20204/28/202003.05.2020
.
7
火电厂的分类：凝汽式火电厂、热电厂。 火电厂的组成：锅炉、汽轮机、电力系统。 火电厂是我国目前最主要的电源，比例大于75%。
4/28/20204/28/202003.05.2020
.
14
三、对供配电工作的基本要求
➢安全：在电能的供应、分配和使用中，不应发生人身事故 和设备事故。 ➢可靠：应满足电力用户对供电可靠性的要求。 ➢优质：应满足电力用户对电压和频率等供电质量的要求。 ➢经济： 应使供配电系统的投资少、运行费用低，并尽可能 地节约电能和减少有色金属消耗量。
➢电力用户：又称电力负荷，指所有消耗电能的用电设备或 用电单位。
4/28/20204/28/202003.05.2020
.
13
二、供配电系统
供配电系统是电力系统的电力用户，由总降压变电所 （或高压配电所） 、配电线路、车间变电所和用电设备等组 成。 ➢总降压变电所：将35～110kV的供电电压变换为6～10kV的 高压配电电压； ➢高压配电所：集中接收6~10 kV电压，再分配到附近各车间 变电所和高压用电设备； ➢配电线路：分为厂区高压配电线路和车间低压配电线路； ➢车间变电所：将6~10 kV的电压降为380/220V。
4/28/20204/28/202003.05.2020
.
8
（2）水力发电厂
水电厂的能量转换过程：水的位能→机械能→电能。
水电厂的总发电功率： P9.8QH
水电厂的分类：堤坝式（分为坝后式和河床式）、引水
式和抽水蓄能电站。
