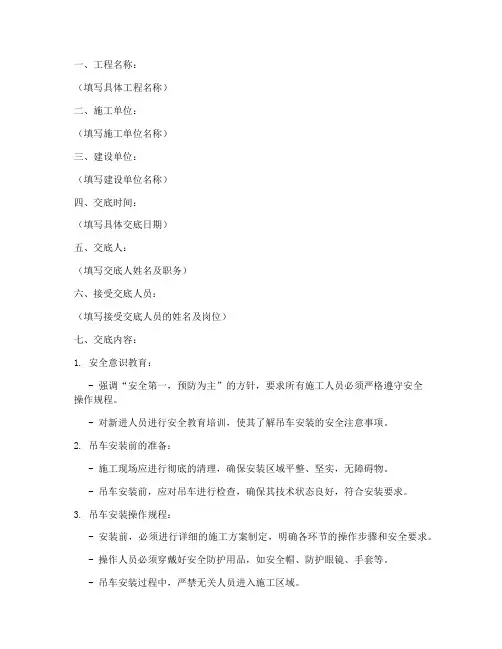

吊车轨道的安装技术交底

一、工程名称：

（填写具体工程名称）

二、施工单位：

（填写施工单位名称）

三、建设单位：

（填写建设单位名称）

四、交底时间：

（填写具体交底日期）

五、交底人：

（填写交底人姓名及职务）

六、接受交底人员：

（填写接受交底人员的姓名及岗位）

七、交底内容：

1. 安全意识教育：

- 强调“安全第一，预防为主”的方针，要求所有施工人员必须严格遵守安全操作规程。

- 对新进人员进行安全教育培训，使其了解吊车安装的安全注意事项。

2. 吊车安装前的准备：

- 施工现场应进行彻底的清理，确保安装区域平整、坚实，无障碍物。

- 吊车安装前，应对吊车进行检查，确保其技术状态良好，符合安装要求。

3. 吊车安装操作规程：

- 安装前，必须进行详细的施工方案制定，明确各环节的操作步骤和安全要求。

- 操作人员必须穿戴好安全防护用品，如安全帽、防护眼镜、手套等。

- 吊车安装过程中，严禁无关人员进入施工区域。 - 操作吊车时，必须由经验丰富的专业人员负责，严格按照操作规程进行。

4. 吊车安装过程中的安全措施：

- 吊车安装时，应设置警戒区域，并安排专人负责警戒，防止无关人员进入。

- 吊车起吊过程中，应确保吊车平稳，避免因起吊不稳导致吊车倾斜或翻倒。

- 吊车起吊重物时，应确保吊索具安全可靠，吊钩与重物连接牢固。

- 吊车安装过程中，如遇恶劣天气（如大风、雨雪等），应立即停止作业，并采取防护措施。

5. 吊车安装后的检查：

- 吊车安装完成后，应进行全面检查，确保吊车安装牢固、安全可靠。

- 检查吊车各部件是否完好，吊索具是否安全，吊钩与重物连接是否牢固。

- 检查吊车操作系统是否正常，确保吊车可以正常使用。

6. 应急处理：

- 安装过程中如遇突发情况，应立即停止作业，并采取相应的应急措施。

- 安装人员应熟悉应急预案，确保在紧急情况下能够迅速、有效地处理。

— 1

行吊轨道安装方法

行吊轨道，就像是起重机的跑道，得安装得当，才能让起重机在空中稳稳地起舞。来，咱们一步步来看看怎么给起重机铺好这条跑道。

一、准备工作：打好基础

1．确定吊装点：得先设计好吊装点的位置，这关系到轨道安装的稳定性。

2．确认轨道长度：根据实际需要，量好轨道的长度，别忘了预留点余量。

3．准备安装工具：套筒扳手、螺丝刀这些工具得提前准备好。

4．确认轨道类型：根据需求，选好合适的轨道类型。

二、安装步骤：一步步来

1．安装吊装点：按照设计方案，把吊装点装到合适的地方。

2．安装轨道支架：把轨道支架装到吊装点上，用螺丝固定好。

— 2 3．安装轨道连接件：在轨道两端装上连接件，确保它们能稳稳地连在一起。

4．安装轨道：把轨道放到支架上，用螺丝固定。

5．安装吊钩：在轨道上方装上吊钩，调整到合适的位置。

6．安装电器设备：按需安装电器设备，接线得仔细。

7．调试：安装完，得调试一番，确保设备运转正常。

三、注意事项：安全第一

1．检查配件：安装前，得检查轨道和配件是否齐全，别漏了啥。

2．遵守规程：安装时，得按规程来，保证安装质量和安全。

3．注意方向和位置：安装时，得注意轨道的方向和位置，确保安装正确。

4．防护措施：安装过程中，得做好防护，确保安全。

5．调试和检验：安装完，得调试和检验，确保设备能正常运行。

四、结论

— 3 行吊轨道的安装，这活儿得细致，得专业。只要咱们按照规程来，就能确保轨道安装的质量和安全。安装完，别忘了调试和检验，让起重机在空中稳稳地起舞。

技 术 交 底 记 录

沈建施技—20—1

工程名称 津沈电气化改造工程 分部（分项）工程 折返段路基排水

交底项目 线路吊轨梁加固 图纸名称、图号

1、 工期及主要工作量；构造、尺寸、限界要求：

主要工作量：抽换木枕14根;制作3-5-3吊轨梁一座;

施工时间：2006年7月9日

2、 主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）

设备及材料：43kg/m-8米长11根；I类木枕14根；扣压板（三束轨）56个；扣压板（五束轨）28个；U型螺栓带帽84套；弹簧垫圈168个；平垫圈168个；道钉112个；铁垫板（50kg/m）28块。

3、 技术要求和质量标准：+

1） 技术要求：

1>吊轨梁施工前先检查既有线路状态。在吊轨梁装安后保证线路维持既有状态。

2>抽换木枕间距0.4m一根。在基坑边缘300mm处木枕并排铺设。吊轨梁中心对正基坑中心布置。

3>吊轨梁按照3-5-3的方式布置，即钢轨外侧各布置3根扣轨；枕木中间布置5根扣轨。

2）质量标准：

1>吊轨梁各部分扣件要拧紧，密实。

2>轨顶应目视平顺。高低差不超过4mm。左、右水平 不超过4mm 。在6.25延长米距离内的三角坑不得超过 4mm 。

3>轨距标准1435mm。允许偏差+6；-2mm。

交底人 签章 接底人 签章

技 术 交 底 记 录

沈建施技—20—2

工程名称 津沈电气化改造工程 部位或处所 线路吊轨梁加固

4、施工程序、主要施工方法及注意事项

络站联络员与信号楼联系可以施工后，施工人员应按规定抽轨、扒碴、松动螺丝，严禁违章作业。严禁将线路两侧道碴扒光，严禁解开钢轨接头，严禁扩大施工范围，危及行车安全。

（1）将木枕抽换完，将两侧支墩处的枕木底垫实。使其受力良好。

（2）将扣轨梁按3-5-3要求扣好，将U型螺栓套在木枕上。与扣压板紧密结合，拧紧螺栓。

吊车轨道安装施工方案

一、施工前期准备

现场勘查：对施工现场进行详细勘查，确保地面承载能力满足吊车运行要求，了解周围环境和可能影响施工的因素。设计评审：根据现场勘查结果，对吊车轨道的设计图纸进行评审，确保设计与现场实际情况相符。施工方案制定：根据设计评审结果，制定详细的施工方案，包括施工顺序、人员分工、机械设备安排等。安全培训计划：对施工人员进行安全培训，确保他们了解施工过程中的安全要求和应急措施。

二、材料选择与检验

材料选择：选择符合国家标准和行业规范的吊车轨道材料，确保材料的质量和性能满足设计要求。材料检验：对进场的材料进行检验，包括外观检查、尺寸测量、材质检测等，确保材料无损伤、无缺陷。

三、基础施工与测量

基础施工：按照设计要求进行基础施工，确保基础的平整度和稳定性。测量定位：利用测量工具对吊车轨道的位置进行准确定位，确保轨道的直线度和水平度。

四、轨道安装与校正

轨道安装：按照测量定位的结果进行轨道安装，确保轨道与基础紧密连接。轨道校正：安装完成后对轨道进行校正，包括直线度、水平度、高度等，确保轨道的准确性和稳定性。

五、安全防护与检测 安全防护：在施工过程中设置必要的安全防护措施，如警示标志、防护栏等，确保施工人员和过往人员的安全。检测监控：对安装完成的轨道进行定期检测，确保轨道的状态良好，及时发现并处理潜在问题。

六、质量验收与评估

质量验收：按照相关标准和规范对吊车轨道进行质量验收，确保轨道的质量符合设计要求。质量评估：对整个施工过程进行质量评估，总结经验教训，为后续工程提供参考。

七、工程后期维护

维护保养：定期对吊车轨道进行维护保养，包括清洁、润滑、紧固等，确保轨道的正常运行。定期检查：对轨道进行定期检查，及时发现并处理潜在问题，确保轨道的安全性和稳定性。

以上是本次吊车轨道安装施工方案的主要内容，希望能够为施工提供有益的指导和参考。在施工过程中，我们将严格按照方案执行，确保施工质量和安全。
