断路器型号大全

各种断路器的型号规格对照表

63A以内单极断路器(1P) -适用于单相交流分配和直流分配

断路器

规格(A) 梅兰日兰 上海良信

型 号 型 号

1 C65N1PC1A NDM1-63C1/1

4 C65N1PC4A NDM1-63C3/1

6 EA9AN1C6 NDM1-63C6/1

10 EA9AN1C10 NDM1-63C10/1

16 EA9AN1C16 NDM1-63C16/1

20 EA9AN1C20 NDM1-63C20/1

25 EA9AN1C25 NDM1-63C25/1

32 EA9AN1C32 NDM1-63C32/1

40 EA9AN1C40 NDM1-63C40/1

50 EA9AN1C50 NDM1-63C50/1

63 EA9AN1C63 NDM1-63C63/1

熔断器底座和熔断器芯型号配对表

1. 160A熔断器底座可配用熔断器芯

熔断器底座

型号 可配用熔断器芯

型 号 容量(A)

Sist101

(160A) NT00-4A 4

NT00-6A 6

NT00-10A 10

NT00-16A 16

NT00-20A 20

NT00-25A 25

NT00-32A 32

NT00-40A 40

NT00-50A 50

NT00-63A 63

NT00-80A 80

NT00-100A 100

NT00-125A 125

NT00-160A 160

2. 250A熔断器底座可配用熔断器芯

熔断器底座

型号 可配用熔断器芯

型 号 容量(A)

Sist201

(250A) NT1-80A 80

NT1-100A 100

NT1-125A 125

NT1-160A 160

NT1-200A 200

NT1-250A 250

3. 400A熔断器底座可配用熔断器芯

熔断器底座

型号 可配用熔断器芯

备 注

型 号 容量(A)

Sist401

(400A) NT2-125A 125

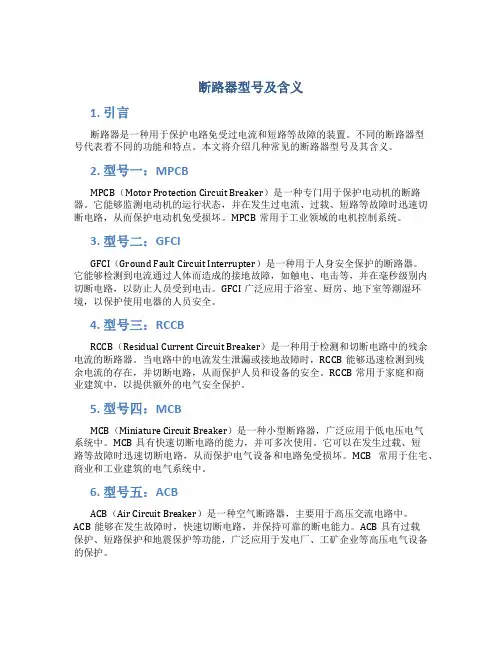

断路器型号及含义

1. 引言

断路器是一种用于保护电路免受过电流和短路等故障的装置。不同的断路器型号代表着不同的功能和特点。本文将介绍几种常见的断路器型号及其含义。

2. 型号一：MPCB

MPCB（Motor Protection Circuit Breaker）是一种专门用于保护电动机的断路器。它能够监测电动机的运行状态，并在发生过电流、过载、短路等故障时迅速切断电路，从而保护电动机免受损坏。MPCB常用于工业领域的电机控制系统。

3. 型号二：GFCI

GFCI（Ground Fault Circuit Interrupter）是一种用于人身安全保护的断路器。它能够检测到电流通过人体而造成的接地故障，如触电、电击等，并在毫秒级别内切断电路，以防止人员受到电击。GFCI广泛应用于浴室、厨房、地下室等潮湿环境，以保护使用电器的人员安全。

4. 型号三：RCCB

RCCB（Residual Current Circuit Breaker）是一种用于检测和切断电路中的残余电流的断路器。当电路中的电流发生泄漏或接地故障时，RCCB能够迅速检测到残余电流的存在，并切断电路，从而保护人员和设备的安全。RCCB常用于家庭和商业建筑中，以提供额外的电气安全保护。

5. 型号四：MCB

MCB（Miniature Circuit Breaker）是一种小型断路器，广泛应用于低电压电气系统中。MCB具有快速切断电路的能力，并可多次使用。它可以在发生过载、短路等故障时迅速切断电路，从而保护电气设备和电路免受损坏。MCB常用于住宅、商业和工业建筑的电气系统中。

6. 型号五：ACB

ACB（Air Circuit Breaker）是一种空气断路器，主要用于高压交流电路中。ACB能够在发生故障时，快速切断电路，并保持可靠的断电能力。ACB具有过载保护、短路保护和地震保护等功能，广泛应用于发电厂、工矿企业等高压电气设备的保护。 7. 型号六：MCCB

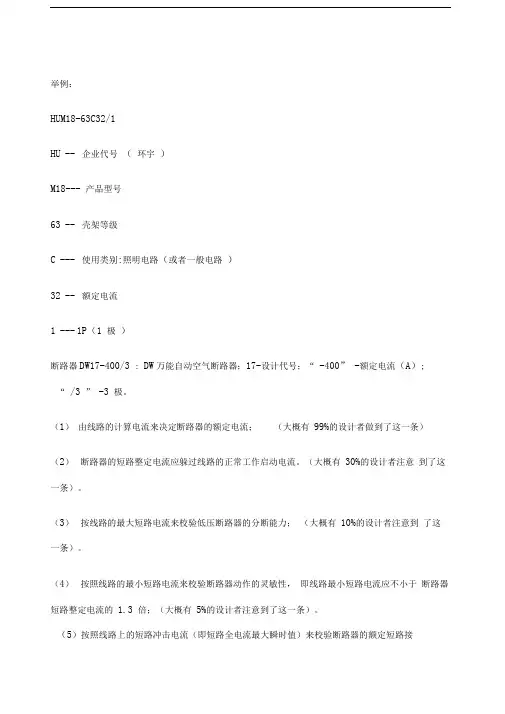

举例：

HUM18-63C32/1

HU -- 企业代号 （ 环宇 ）

M18--- 产品型号

63 -- 壳架等级

C --- 使用类别:照明电路（或者一般电路 ）

32 -- 额定电流

1 --- 1P（1 极 ）

断路器DW17-400/3 : DW万能自动空气断路器；17-设计代号；“ -400” -额定电流（A）;

“ /3 ” -3 极。

（1） 由线路的计算电流来决定断路器的额定电流； （大概有 99%的设计者做到了这一条）

（2） 断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有 30%的设计者注意 到了这一条）。

（3） 按线路的最大短路电流来校验低压断路器的分断能力； （大概有 10%的设计者注意到 了这一条）。

（4） 按照线路的最小短路电流来校验断路器动作的灵敏性， 即线路最小短路电流应不小于 断路器短路整定电流的 1.3 倍；（大概有 5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接

通能力（最大电流预期峰值），即后者应大于前者。

断路器型号，断路器型号大全，断路器型号一览表

我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代

表意义为：

① 一产品字母代号，用下列字母表示：

S—少油断路器;

D—多油断路器;

K—空气断路器;

L—六氟化硫断路器；

Z—真空断路器;

C—产气断路器；

C —磁吹断路器。

② 一装置地点代号：

N—户内；

W—户外。

③ 一设计系列顺序号:

④ —额定电压， KV。 ⑤—其它补充工作特性标志：

G-改进型；

F—分相操作。

⑥ —额定电流， A。

⑦ —额定开断电流， KA。

⑧ —特殊环境代号。

低压断路器：

DW1C系列框架式自动开关；

DWX15 DWX15系列万能式限流断路器

DW17(ME系列万能式断路器；

1600a低压断路器型号及其参数

1600A低压断路器是一种常见的电气设备，广泛应用于工业、商业和住宅建筑中。它的作用是保护电力系统免受过电流和电气故障的影响，确保电力供应的稳定性和安全性。下面我们来详细了解一下1600A低压断路器的型号及其参数。

1. 型号

1600A低压断路器的常见型号有MCCB（磁力释放式断路器）、ACB（空气断路器）和MCB（小型断路器）。

- MCCB是一种磁力释放式断路器，具有过载和短路保护功能。它适用于中小型配电系统，能够保护电力设备免受电流过载和短路的伤害。常见的型号有NSX、NC100、Easypact等。

- ACB是一种空气断路器，适用于大型配电系统。它采用空气作为灭弧介质，能够有效地切断电路，防止电流过载和短路。常见的型号有HRB、NW等。

- MCB是一种小型断路器，适用于家庭和小型商业建筑。它具有小体积、灵活安装和高灵敏度等特点，能够提供短路和过载保护。常见的型号有Miniature、C、B、D等。

2. 参数

1600A低压断路器的参数包括额定电流、断路能力、灵敏度和操作特性等。 - 额定电流是指断路器能够承受的最大电流值。1600A低压断路器的额定电流一般为1600安培，即它能够承受的最大电流为1600安培。

- 断路能力是指断路器能够切断的最大故障电流。1600A低压断路器的断路能力一般为25千安，即它能够切断的最大故障电流为25千安。

- 灵敏度是指断路器对过电流的动作反应能力。1600A低压断路器的灵敏度一般为高灵敏型，能够快速地切断电路，防止故障扩大。

- 操作特性是指断路器的开关特性和操作方式。1600A低压断路器的操作特性一般为手动和自动复位，可以手动或自动地复位开关。

总的来说，1600A低压断路器具有不同的型号和参数，以满足不同场合对电力系统安全和稳定的需求。选择合适的型号和参数的断路器可以有效地保护电路免受电流过载和短路的影响，确保电力供应的可靠性和安全性。在使用和维护过程中，需严格按照生产厂家的要求进行操作，定期检查和维护断路器，以确保其正常运行和可靠性。
