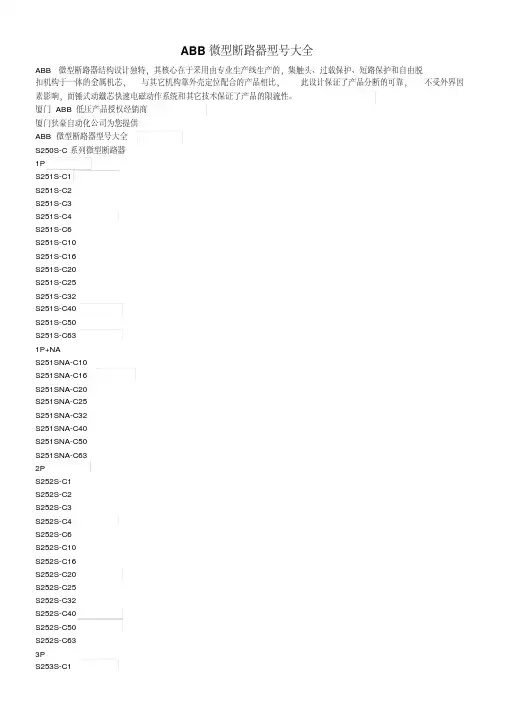

微型断路器型号大全

断路器型号及含义

1. 引言

断路器是一种用于保护电路免受过电流和短路等故障的装置。不同的断路器型号代表着不同的功能和特点。本文将介绍几种常见的断路器型号及其含义。

2. 型号一：MPCB

MPCB（Motor Protection Circuit Breaker）是一种专门用于保护电动机的断路器。它能够监测电动机的运行状态，并在发生过电流、过载、短路等故障时迅速切断电路，从而保护电动机免受损坏。MPCB常用于工业领域的电机控制系统。

3. 型号二：GFCI

GFCI（Ground Fault Circuit Interrupter）是一种用于人身安全保护的断路器。它能够检测到电流通过人体而造成的接地故障，如触电、电击等，并在毫秒级别内切断电路，以防止人员受到电击。GFCI广泛应用于浴室、厨房、地下室等潮湿环境，以保护使用电器的人员安全。

4. 型号三：RCCB

RCCB（Residual Current Circuit Breaker）是一种用于检测和切断电路中的残余电流的断路器。当电路中的电流发生泄漏或接地故障时，RCCB能够迅速检测到残余电流的存在，并切断电路，从而保护人员和设备的安全。RCCB常用于家庭和商业建筑中，以提供额外的电气安全保护。

5. 型号四：MCB

MCB（Miniature Circuit Breaker）是一种小型断路器，广泛应用于低电压电气系统中。MCB具有快速切断电路的能力，并可多次使用。它可以在发生过载、短路等故障时迅速切断电路，从而保护电气设备和电路免受损坏。MCB常用于住宅、商业和工业建筑的电气系统中。

6. 型号五：ACB

ACB（Air Circuit Breaker）是一种空气断路器，主要用于高压交流电路中。ACB能够在发生故障时，快速切断电路，并保持可靠的断电能力。ACB具有过载保护、短路保护和地震保护等功能，广泛应用于发电厂、工矿企业等高压电气设备的保护。 7. 型号六：MCCB

令狐采学创作

令狐采学创作 最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）

小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中1663规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳令狐采学创作

令狐采学创作 架》规格，额定电流不会大于壳架规格，从10A800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。范围是200A6300A. 令狐采学创作

令狐采学创作

令狐采学

断路器的型号选择

空气开关，又称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ4760A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，

C一般用于普通配电（510倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（1014倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。实际使用时可参照厂家提供的降容曲线。

空气开关的型号：

C65N 1P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

C65N 2P：令狐采学创作

令狐采学创作 C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

C65N 3P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

断路器型号一览表:

S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;

Q—产气断路器;C—磁吹断路器;

②—装置地点代号：N—户内;W—户外;

③—设计系列顺序号：

以数字1、2、3……表示;

④—额定电压,KV;

⑤—其它补充工作特性标志：

G—改进型;

F—分相操作;

⑥—额定电流,A;

⑦—额定开断电流,KA;

⑧—特殊环境代号;

低压断路器：

DW10系列框架式自动开关;

DWX15、DWX15C系列万能式限流断路器;

DW17ME系列万能式断路器;

DZ10系列塑料外壳式自动开关;

DZ15系列塑料外壳式断路器;

DZX10系列塑料外壳式限流断路器;

DZ20系列塑料外壳式断路器;

DZ25系列塑料外壳式断路器;

高压断路器：

DW系列高压户外安装多油断路器;

SW系列高压户外安装少油断路器;

SN系列高压户内安装少油断路器;

ZW系列高压户外安装真空断路器;

ZN系列高压户内安装真空断路器;

LW系列高压户外安装SF6断路器;

LN系列高压户内安装SF6断路器;

GW-110IIIW-630、

G------隔离开关 W------户外使用

适用于额定电压为110KV的系统中

Ⅲ-------Ⅲ型设计序号

630---------适用于额定电流在630A以下的系统中

GN22-10/2000、

G------------隔离开关

N------------户内使用

22-----------设计序号

2000-----------适用于额定电流在2000A以下的系统中 SW2-110II

S-------------少油断路器

W-------------户外使用

2------------设计序号

适用于额定电压为110KV的系统中

II-----------本系列开关中的II型开关

说完一些关于断路器型号数字字母的意义,下面我们来看看那些最常用断路器型号的资料:DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自至50a的电路中;保护电动机用断路器用来保护电动机的过载和短路,配电用断路器在配电网络中用来 分配电能和作线路及电源设备的过载和短路保护之用,亦可分别作为电动机不频繁起动及线路的不频繁转换之用;

仅供个人参考

不得用于商业用途 最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）

小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。范围是200A-6300A.

断路器的型号选择

空气开关，又称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，

C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。实际使用时可参照厂家提供的降容曲线。

空气开关的型号：

C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63A

C65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63A

C65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63A
