电镀层的选择及标记对电镀层的要求

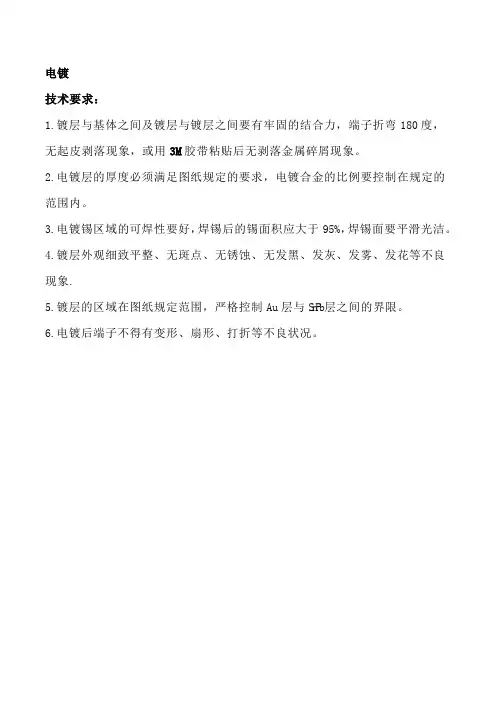

电镀
技术要求：
1.镀层与基体之间及镀层与镀层之间要有牢固的结合力，端子折弯180度，无起皮剥落现象，或用3M胶带粘贴后无剥落金属碎屑现象。

2.电镀层的厚度必须满足图纸规定的要求，电镀合金的比例要控制在规定的范围内。

3.电镀锡区域的可焊性要好，焊锡后的锡面积应大于95%，焊锡面要平滑光洁。

4.镀层外观细致平整、无斑点、无锈蚀、无发黑、发灰、发雾、发花等不良现象.
5.镀层的区域在图纸规定范围，严格控制Au层与S n P b层之间的界限。

6.电镀后端子不得有变形、扇形、打折等不良状况。

德信诚培训网
产品电镀标准
一．所有电镀产品镀层通用要求
1．严格按照电镀单的镀层材质(镀银,镀锡,镀镍或镀彩锌)要求进行电镀加工；2．盲孔电镀深度为孔直径的2倍，深度不足直径2倍的全部电镀到位；
3．镀层结晶要细致（指合适的电镀电流），镀彩锌需要有彩色光泽；
4．镀层表面应平整光滑，不得有划伤、油污及磕碰；
5．镀层不允许有脱落，起皮、发黑、生锈等；
6．镀层不能有裸铜、掉皮现象；
二.无镀层厚度要求的电镀产品
1. 软连接: 镀银层厚度须达到0.5um～0.8um
镀锡层厚度须达到2um
2. 导电夹: 镀银层厚度须达到0.5um～0.8um
3. 铜管: 镀银层厚度须达到1.5um～2um
镀锡层厚度须达到3um～4um
三．DXC产品（常规，特殊要求除外）
1．可动接点、固定接点、铜管：镀镍层厚度须达到1.5um～2um
2．铆钉: 镀镍层厚度须达到2um～3um
3. 固定铁芯: 镀彩锌厚度须达到2um
四．有镀层厚度要求的电镀产品
更多免费资料下载请进：好好学习社区。

在对镀层的技术要求的标识上可以参照下面的办法：1．金属镀层标识时采用下列顺序表示：例如：PL/Ep·塑料，电镀光亮铜10μm 以上，光亮镍15μm 以上，普通铬μm 以上，下面表格是对上面标识方法中一些效果的表达方式。

1）基体材料材料名称铁铜及其合金铝及其合金锌及其合金镁及其合金塑料硅酸盐材料其它非金属符号Fe Cu Al Zn Mg PL CE NM2）镀覆方法工艺名称电镀化学镀电化学处理化学处理符号Ep Ap Et Ct3）镀覆层名称镀覆层名称采用镀层的化学元素符号表示。

4）镀覆层厚度镀覆层厚度单位为μm，一般标识镀层厚度的下限，必要时，可以标注镀层厚度范围。

5）镀覆层特征特征名称光亮半光亮暗缎面普通导电绝缘符号 b s m st r cd i6）后处理处理名称钝化磷化氧化着色涂装符号 P Ph O Cl Pt镀层和化学处理层的标注方法新旧对照表镀层或化学处理层EQY-3-95 EQY-3-86钢铁件镀锌(白色钝化) EP·Zn10B DZn10D(白色钝化) (彩色钝化) EP·Zn10DZn10(绿色钝化) EP·Zn10G DZn10D(军绿钝化)(黑色钝化) EP·Zn10H DZn10D(黑色钝化) 螺纹紧固件电镀锌Zn7 Zn7D钢铁件镀镉EP·Cd5D·Cd15钢铁件镀铜EP·Cu15D·Cu15钢铁件镀铅EP·Pb15D·Pb15铜件镀铅Cu/EP·Pb15D·Pb15螺纹紧固件镀铅Pb7 Pb7D钢铁件镀锡EP·Sn15D·Sn15铜件镀镍Cu/EP·Ni6 -钢铁件镀硬铬EP·Cr13D·YCr13钢铁件镀松孔铬EP·Cr150AO D·KCr150钢铁件防护装饰性镀铬EP·Cu20Ni30Cr-锌铸件防护装饰性镀铬Zn/EP·Cu20Ni30Cr-钢铁件镀银EP·Ag15P D·Ag15铜件镀银Cu/EP·Ag6P D·Ag6塑料件镀铜镍铬PL/EP·Cu25Ni12Cr -钢铁件化学镀镍CP·Ni25-钢铁件氧化CO H·Y钢铁件锰盐磷化MnPh5 H·ML钢铁件锌盐磷化ZnPh10 H·FL铝合金阳极氧化Al/AO D·Y·Al 铝合金化学氧化Al/CO H·Y·Al 锌合金钝化Zn/C H·D铜合金钝化Cu/P H·D。

电镀检验作业指导书标题：电镀检验作业指导书引言概述：电镀是一种常见的表面处理工艺，用于提高金属制品的耐腐蚀性和外观质量。

为了确保电镀质量符合标准要求，进行电镀检验是必不可少的环节。

本文将详细介绍电镀检验作业指导书的内容和要点，匡助操作人员正确进行电镀检验工作。

一、检验前准备1.1 确认电镀工艺要求：在进行电镀检验前，操作人员应子细阅读电镀工艺要求，了解电镀层的厚度、成份、表面光洁度等具体要求。

1.2 准备检验工具：根据电镀工艺要求，准备好所需的检验工具，如电镀层厚度计、显微镜、表面粗糙度仪等。

1.3 检查检验设备：在开始检验前，对检验设备进行检查和校准，确保其准确度和可靠性。

二、外观检验2.1 表面光洁度检验：使用显微镜或者裸眼观察电镀件表面，检查是否有气泡、凹凸不平、氧化斑点等缺陷。

2.2 表面色泽检验：观察电镀件的色泽是否均匀，是否符合要求的颜色。

2.3 表面涂层附着力检验：使用划痕测试或者剥离试验等方法，检验电镀层的附着力是否符合标准要求。

三、厚度检验3.1 选择合适的测量方法：根据电镀层的厚度和形状，选择合适的测量方法，如磁感应法、涂层厚度计等。

3.2 测量电镀层厚度：按照电镀工艺要求，对电镀件进行厚度测量，确保电镀层厚度符合标准要求。

3.3 记录和分析数据：将测量结果记录在检验报告中，并对数据进行分析，及时发现问题并采取措施进行修正。

四、成份分析4.1 选择合适的分析方法：根据电镀层的成份要求，选择合适的分析方法，如X射线荧光分析、原子吸收光谱分析等。

4.2 采集样品：从电镀件中采集样品，进行成份分析，确保电镀层的成份符合标准要求。

4.3 结果比对和评估：将成份分析结果与标准要求进行比对，评估电镀层的成份是否符合要求，及时调整电镀工艺。

五、其他检验5.1 化学性能检验：对电镀层的化学性能进行检验，如耐蚀性、耐磨性等。

5.2 环境检验：检查电镀作业环境是否符合要求，确保电镀过程中无污染和杂质。

电镀表面及能用检验要求第3 页，共5 页更新日期：2022/9/2项目要求判定标准缺陷判定CR MAJ MIN漏镀产品表面不允许有镀层未镀上的情况电镀件A面或B面有漏底材现场、不可接受√电镀件A面或B面有相关镀层未镀上、不可接受√电镀件凹位或阴角位明显发黄，组装后又不能够遮盖的，不接受。

√电镀件内部出现发黄面积超过其所在面的1/3或在组装后基本可遮盖，不可接受。

√电镀件内部未镀的地方生锈，不能接受。

√电极点周围有未镀上痕迹，组装不能完全遮盖。

其外露面积不超过2.0mm2，40cm处观察不明显。

√4.2电镀层附着力测试1）划痕法（此法不适合于镀铬件、其余镀层可以）（1）测试工具\设备：百格刀、软刷子、3M透明胶带（宽度15mm）（2）测试方法：a)在镀层有面有百格刀在横向和竖向分别割10x10的格（间距1mm），每一条划线应深及基材；b)用软毛刷向格阵图形的两对角轻轻地向后扫刷5次，向前扫刷5次的测试样本表面。

c)将3M透明胶带纸粘贴在100格阵图表面，用橡皮擦在其上面来回磨擦，使其完全密贴。

d)用手接住胶带一端，以45度方向迅速撕开，观察镀层表面。

如目视无法观察清楚，可使用10倍显微镜观察。

（3）判断标淮：4B（在切口的相交处有小片剥落，面积≤5%）及以上为合格表2 百格试验判定标准ASTM等级ISO等级判定标准图例0B 5级脱落总面积大于65%1B 4级边缘大片剥落，或者一些方格或全部剥落，其面积大于划格区的35%，但不超过65%2B 3级边缘有部分剥落或者大片剥落，或部分格子整片剥落，其面积大于划格区的15%，但不小于35%3B 2级边缘或相交处有被剥落，其面积大于划格区的5%，但小于15%4B 1级边缘的相交处有小片剥落，划格区内的实际破损≤5%5B 0级边缘完全光滑，格子边缘没有任何剥落。

电镀工艺要求
电镀工艺是一种表面处理技术，通过在金属表面上电化学沉积一层金属或合金来改善其性能、美观度和耐腐蚀性。

以下是电镀工艺的要求：
1. 原材料品质：需要使用纯净的金、银、铜、镍、锌等金属，以保证镀层的质量。

2. 表面处理：在进行电镀前，需要对金属表面进行清洁、去油、去氧化等处理，以便于金属离子的吸附和镀层的质量。

3. 电解液：电解液需要具有良好的导电性和化学稳定性，以保证镀层的均匀和质量。

4. 电源：需要使用稳定的电源来提供恒定的电流和电压，以控制电镀时间和镀层厚度。

5. 工艺参数：需要根据不同金属和不同形状的工件，调整电流密度、电镀时间、电解液的组成和温度等工艺参数，以达到最佳的电镀质量。

6. 检测手段：需要使用化学分析、电镜观察等手段来检测电镀层的成分、结构和表面形貌，以保证镀层的质量和稳定性。

总之，电镀工艺要求严格，需要在各个环节上进行精细的控制和调整，以保证镀层的质量和使用寿命。

电镀层和化学处理层技术条件目录1 范围 (2)2 标准性引用文件 (2)3 技术要求 (2)3.1 使用条件 (2)3.2 选择原则 (2)3.3 锌电镀层 (3)3.4 铜电镀层 (3)3.5 镍镀层 (3)3.6 铬镀层 (4)3.7 锡镀层 (4)3.8 银镀层 (4)4 覆盖层厚度标识方法 (4)4.1 覆盖层组成部分 (4)4.2 紧固件镀层厚度 (7)5 外表质量及镀层检验 (7)5.1 外表质量 (7)5.2 湿热试验 (8)5.3 盐雾试验 (8)5.4 覆层 (8)6 运输及贮存 (8)6.1 运输 (8)6.2 贮存 (8)电镀层和化学处理层技术条件1 范围本标准规定了产品零〔部〕件金属电镀层和化学处理层〔以下简称覆盖层〕的使用条件分类、选用原则、厚度及标识方法、外表质量和镀层检验、运输及贮存。

本标准适用于产品零〔部〕件〔金属和非金属制件〕的电镀和化学处理。

本标准在图样、技术文件中引用时，其标注方法为：电镀层和化学处理按Q/JC J129。

2 标准性引用文件以下文件对于本文件的应用是必不可少的。

但凡注日期的引用文件，仅所注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。

GB/T 131—2006 产品几何技术标准〔GPS〕技术产品文件中外表结构的表示法GB/T 2423.4—2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热〔12h＋12h循环〕GB/T 2423.17—2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T 2828.1—2012 计数抽样检验程序第1部分：按接收质量限〔AQL〕检索的逐批检验抽样计划GB/T 5267.1—2002 紧固件电镀层GB/T 9797—2005 金属覆盖层镍＋铬和铜＋镍＋铬电镀层GB/T 9798—2005 金属覆盖层镍电沉积层GB/T 9799—2011 金属及其他无机覆盖层钢铁上经过处理的锌电镀层GB/T 11379—2008 金属覆盖层工程用铬电镀层GB/T 12599—2002 金属覆盖层锡电镀层技术标准和试验方法GB/T 12600—2005 金属覆盖层塑料上镍＋铬电镀层GB/T 13346—2012 金属及其它无机覆盖层钢铁上经过处理的镉电镀GB/T 13911—2008 金属镀覆和化学处理标识方法GB/T 17461—1998 金属覆盖层锡－铅合金电镀层GB/T 17462—1998 金属覆盖层锡－镍合金电镀层ISO 4521 金属覆盖层工程用银和银合金电镀层3 技术要求3.1 使用条件覆盖层使用条件,按气候环境变化的程度分为三类。

电镀镀层厚度标准电镀是一种常见的表面处理工艺，通过在金属表面形成一层均匀、致密、具有一定性能的金属或非金属薄层，以改善金属表面的物理、化学性能，实现防腐、增强硬度、美化外观等目的。

而电镀镀层的厚度是影响其性能的重要指标之一，因此制定了相应的标准来规范电镀镀层厚度，以保证其质量和稳定性。

首先，不同的电镀材料和工艺对镀层厚度的要求是不同的。

一般来说，电镀厚度的标准是由国家标准或行业标准来规定的，例如在中国，GB/T 6461-2002《电镀层厚度测定方法》就是对电镀层厚度进行了详细规定。

而在实际生产中，根据不同的使用要求，还会有一些企业标准或行业标准来规定电镀层的厚度。

其次，电镀镀层的厚度与其所处的环境和使用条件有关。

在不同的环境中，对电镀层的厚度要求也是不同的。

比如在高腐蚀性的环境中，要求电镀层的厚度相对较大，以提高其防腐蚀性能；而在一般使用条件下，电镀层的厚度可以适当减小，以节约成本。

另外，电镀镀层的厚度还与所镀金属的性能和形状有关。

一般来说，对于不同的金属材料，其对电镀层厚度的要求也是不同的。

比如对于硬度较高的金属，要求电镀层的厚度相对较大，以保证其耐磨性能；而对于形状复杂的零部件，电镀层的厚度也需要根据其实际情况进行调整，以保证其镀层的均匀性和完整性。

最后，电镀镀层的厚度测量是非常重要的。

在生产过程中，需要对电镀层的厚度进行严格的测量和控制，以保证其质量稳定。

目前常用的电镀层厚度测量方法有磁感应法、X射线荧光法、涂层厚度计等。

通过这些测量方法，可以准确地了解电镀层的厚度，及时调整工艺参数，保证电镀层的质量。

总的来说，电镀镀层的厚度标准是保证电镀产品质量和稳定性的重要依据，而且对于不同的材料、环境和形状，其要求也是不同的。

因此，在生产过程中，需要严格按照相应的标准来进行生产，并且加强对电镀层厚度的测量和控制，以保证电镀产品的质量和性能。

页数第1页共7页1 目的本规范规定了零部件电镀层的选择和各镀种及化学处理的标注方法。

本规范适用于产品零部件设计时电镀层种类的选择。

2 引用标准GB1238-76 JB/288-753 电镀层的主要目的3.1 保护金属零件表面，防止腐蚀。

3.2 装饰零件外表，使外表美观。

3.3 提高零件的工作性能。

如提高表面硬度、耐磨性、导电性、导磁性、耐热性、钎焊性、反光能力；节约及代替有色金属或贵金属；提高轴承使用寿命；修复磨损零件；热处理时的局部保护以及其它特殊性能。

4 决定电镀层种类和厚度的因素4.1零件的工作环境；4.2被镀零件的种类、材料和性质；4.3电镀层的性质和用途；4.4零件的结构、形状和尺寸的公差；4.5镀层与其互相接触金属的材料、性质；4.6零件的要求使用期限。

5 镀层使用条件的分类5.1腐蚀性比较严重的工作环境：大气中含有较多的工业气体、燃料废气、灰尘和盐分以及相对湿度较大的地区。

例如工业城市、离海较近的地区和湿热带地区等。

或具有大量燃料废气和二氧化硫的室内，以及经常接触手编制审核批准页数第2页共7页汗的工作条件。

5.2腐蚀性中等的工作环境：大气中含有少量的工业气体、燃料废气、灰尘和盐分以及相对湿度中等的地区。

例如离海较远的一般城市和一般室内环境。

5.3 腐蚀性轻微的工作环境：大气中工业气体、燃料废气、灰尘和盐分的含量很少，而且气候比较干燥。

例如干热带地区、密封良好的设备的内部。

从防腐蚀的要求来看，有些金属在腐蚀性轻微的条件下可以不加保护层而应用。

在比较严重的工作环境下，大部分金属要求有一定形式的防护，而有些金属则不能使用。

从保护基体金属免受腐蚀的要求来看，一般可考虑：a.贵金属（金、铂）、含铬18％以上的不锈钢、轧制的磁性合金材料、以及镍铜合金等，一般不需再加防护层。

b.碳钢、低合金钢和铸铁制造的零件，在大气中容易腐蚀，应加保护层。

由于工作条件的限制不能采用保护层时，应采用油封防锈。

在油中工作的零件，可以不加防护层。

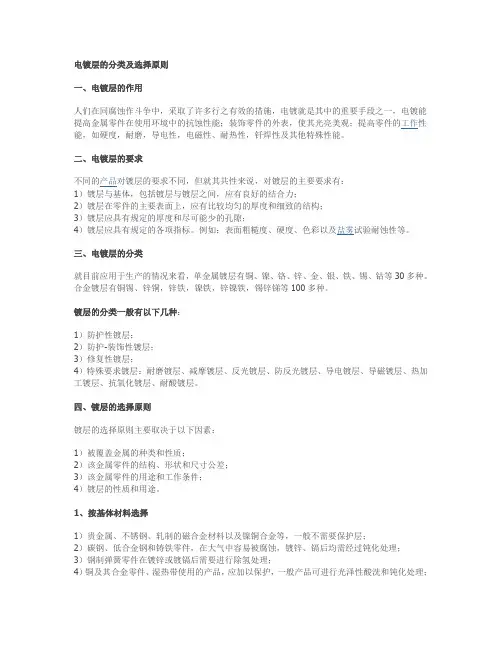

电镀层的分类及选择原则一、电镀层的作用人们在同腐蚀作斗争中，采取了许多行之有效的措施，电镀就是其中的重要手段之一，电镀能提高金属零件在使用环境中的抗蚀性能；装饰零件的外表，使其光亮美观；提高零件的工作性能，如硬度，耐磨，导电性，电磁性、耐热性，钎焊性及其他特殊性能。

二、电镀层的要求不同的产品对镀层的要求不同，但就其共性来说，对镀层的主要要求有：1）镀层与基体，包括镀层与镀层之间，应有良好的结合力；2）镀层在零件的主要表面上，应有比较均匀的厚度和细致的结构；3）镀层应具有规定的厚度和尽可能少的孔隙；4）镀层应具有规定的各项指标。

例如：表面粗糙度、硬度、色彩以及盐雾试验耐蚀性等。

三、电镀层的分类就目前应用于生产的情况来看，单金属镀层有铜、镍、铬、锌、金、银、铁、锡、钴等30多种。

合金镀层有铜锡、锌铜，锌铁，镍铁，锌镍铁，锡锌锑等100多种。

镀层的分类一般有以下几种：1）防护性镀层；2）防护-装饰性镀层；3）修复性镀层；4）特殊要求镀层：耐磨镀层、减摩镀层、反光镀层、防反光镀层、导电镀层、导磁镀层、热加工镀层、抗氧化镀层、耐酸镀层。

四、镀层的选择原则镀层的选择原则主要取决于以下因素：1）被覆盖金属的种类和性质；2）该金属零件的结构、形状和尺寸公差；3）该金属零件的用途和工作条件；4）镀层的性质和用途。

1、按基体材料选择1）贵金属、不锈钢、轧制的磁合金材料以及镍铜合金等，一般不需要保护层；2）碳钢、低合金钢和铸铁零件，在大气中容易被腐蚀，镀锌、镉后均需经过钝化处理；3）钢制弹簧零件在镀锌或镀镉后需要进行除氢处理；4）铜及其合金零件、湿热带使用的产品，应加以保护，一般产品可进行光泽性酸洗和钝化处理；5）铝及铝合金零件，进行阳极氧化后，再用重铬酸盐封闭；6）锌合金零件，采用磷化、钝化、电镀。

2、按镀层用途选择1）防护性镀层：主要作用是保护基体金属免受腐蚀，不规定对产品的装饰要求。

2）防护-装饰性镀层：除保护基体金属外，还使零件美观。

汽车零部件电镀层
本文档介绍了2002年发布的国家标准GB_T5267.1-2002《汽
车零部件电镀层》的完整内容。

文档概述
该标准的适用范围是为了规定汽车零部件电镀层的要求和测试
方法，以确保汽车零部件在正常使用条件下的可靠性和耐久性。

标准内容
该标准主要包括以下几个方面的内容：
1. 术语和定义：定义了与电镀层相关的术语和定义，以便在标
准中的使用中有统一的理解。

2. 电镀层分类：根据电镀层的材料和结构将其分为不同的分类，并对各类电镀层的应用范围进行了说明。

3. 电镀层要求：对不同分类的电镀层提出了具体的要求，包括
镀层厚度、耐蚀性、附着力等方面的指标。

4. 电镀层试验方法：介绍了测试电镀层性能的具体方法和标准，包括厚度测定、耐腐蚀性试验、附着力试验等。

5. 电镀层的检验规则：针对电镀层进行了检验的具体规则和方法，以确保电镀层符合标准要求。

用途和意义
本标准的发布对于保证汽车零部件电镀层质量的稳定性和一致
性具有重要意义。

它为汽车制造商和相关产业提供了参考，使他们
能够选择合适的电镀层以及进行质量控制和检验。

相关标准和法规
在本标准中，涉及到了一些相关的国家标准和法规，包括（在
标准中列出这些相关标准和法规的名称和编号）。

总结
(完整版)GB_T5267.1-2002《汽车零部件电镀层》标准的发布对于规范汽车零部件电镀层质量具有重要意义，为汽车制造商提供了
一系列的要求和测试方法，以确保汽车零部件的可靠性和耐久性。

本标准为相关行业提供了参考，促进了汽车零部件电镀层技术的发展与进步。

电镀件设计的常见要求3-1-1.电镀件设计的基本原理电镀件在设计中有很多特殊的设计要求可以提出，大致为以下几点：1.基材最好采用ABS材料，ABS电镀后覆膜的附着力较好，同时价格也比较低廉。

2.塑件表面质量一定要非常好，电镀无法掩盖注射的一些缺陷，而且通常会使得这些缺陷更明显。

3.在结构设计时有几点也要关注外形要适合于电镀处理：1) 表面凸起最好控制在0.1~0.15mm/cm，尽量没有尖锐的边缘。

2) 如果有盲孔的设计，盲孔的深度最好不超过孔径的一半，负责不要对孔的底部的色泽作要求。

3) 要采用适合的壁厚防止变形，最好在1.5mm以上4mm以下，如果需要作的很薄的话，要在相应的位置作加强的结构来保证电镀的变形在可控的范围内。

4) 在设计中要考虑到电镀工艺的需要，由于电镀的工作条件一般在60度到70度的温度范围下，在吊挂的条件下，结构不合理，变形的产生难以避免，所以在塑件的设计中对水口的位置要作关注，同时要有合适的吊挂的位置，防止在吊挂时对有要求的表面带来伤害，如下图的设计，中间的方孔专门设计用来吊挂。

5) 另外最好不要在塑件中有金属嵌件存在，由于两者的膨胀系数不同，在温度升高时，电镀液体会渗到缝隙中，对塑件结构造成一定的影响。

4.在塑件的加工时，要关注到几个问题，其一塑胶料在加工时要充分烘干，否则残留的水分会对塑件表面造成气孔、流线纹等缺陷，严重影响电镀的效果，另外尽量避免使用脱模剂，因为脱模剂的使用会对电镀膜的附着力产生影响。

3-2.电镀件设计时的特殊要求3-2-1.电镀件镀层厚度对配合尺寸的影响电镀件的厚度按照理想的条件会控制在0.02mm左右，但是在实际的生产中，可能最多会有0.08mm的厚度，所以在有滑动配合的位置上，单边的间隙要控制在0.3mm以上，才能达到满意的效果，这是我们对电镀件配合时需要作的关注。

3-2-2. 电镀件变形的控制由于电镀流程中，几道工序的工作温度都在60℃～70℃，在这样的工作条件下，吊挂的工件极易发生变形，如何控制制件的变形是我们在加工中关注的一个问题，在同电镀厂工程师的交流后认为关键在于要在塑件结构上要充分考虑挂接方式和支撑结构的设计，目的就是增强整个架构的强度，一般的做法都是在注射的流道结构上设计各种结构，即保证了塑流的填充有加强了整体的结构，电镀的时候，一起进行电镀，电镀后剪掉浇道得到最后的成品。

电镀工序质量控制要点电镀工序质量控制要点电镀工序是一种常见的表面处理工艺，用于改善金属制品的耐腐蚀性和美观性。

在电镀过程中，严格的质量控制是至关重要的，以确保最终产品的质量达到要求。

以下是电镀工序质量控制的一些要点。

1. 选用合适的电镀工艺选择适当的电镀工艺对于控制产品的质量至关重要。

不同材料和要求可能需要不同的电镀工艺，例如镀铬、镀镍和镀金等。

工艺的选择应基于产品的用途、预期的性能和成本等因素。

2. 控制电解液的成分和浓度电解液是电镀过程中的核心组成部分，它直接影响着镀层的质量。

控制电解液的成分和浓度非常重要。

必须确保电解液中的金属盐、酸碱度和其他添加剂的含量在合理的范围内，以确保所得到的镀层的均匀性和质量。

3. 确保工作件的适当预处理在进行电镀之前，必须对工作件进行适当的预处理。

这包括去除表面上的污垢、油脂和氧化物等，并确保表面平整。

适当的预处理将有助于提高电镀层的附着力和均匀性。

4. 控制电镀时间和电流密度电镀时间和电流密度是控制电镀层质量的重要参数。

过长的电镀时间可能导致镀层过厚或不均匀，而过高或过低的电流密度也会对镀层质量产生不良影响。

应根据工艺要求合理控制电镀时间和电流密度。

5. 监测镀层质量对电镀层质量进行定期监测是必要的。

可以使用各种方法来评估镀层的厚度、硬度、粗糙度和附着力等性能指标。

通过监测可以及时发现并纠正潜在的质量问题，确保产品达到预期的质量要求。

6. 面对质量问题及时处理在电镀工序中，可能会出现一些质量问题，例如镀层不均匀、孔洞、气泡等。

面对这些问题，必须及时采取适当的措施进行处理。

可能的措施包括调整工艺参数、更换电解液、改变工作条件等。

及时的处理可以避免质量问题进一步恶化。

，在电镀工序中实施严格的质量控制可以确保所得到的产品质量满足要求。

选用适当的工艺、控制电解液的成分和浓度、适当预处理工作件、控制电镀时间和电流密度、监测镀层质量以及及时处理质量问题是电镀工序质量控制的关键要点。

渗锌、热镀锌、电镀锌的选择设计选择涂覆盖层的时候，应根据以下具体情况综合考虑选择合适的渗（镀）层，并确定合理的工艺参数。

①钢铁制件的使用寿命和使用环境；②钢铁制件的材料；③钢铁制件的几何尺寸；④经济性和生产效率等(二)钢铁制件的使用寿命和使用环境上述三种锌覆盖层的耐蚀寿命是和覆盖层厚度成正比的，要求耐蚀时间长的制件，应该选择厚的锌覆盖层，如热镀锌和渗锌。

使用环境对渗（镀）层的使用寿命影响很大：①一般在室内环境可以选择电镀锌；②在乡村大气的室外环境可以选择镀层厚度较厚（如25μm）的电镀锌和渗层厚度适中（15-25μm）的渗锌；③在工业大气和海洋性大气环境下使用的零件和结构件，应选择渗（镀）层较厚的渗锌和热镀锌层。

④一般不推荐使用厚度大于85μm的渗锌层，高于这个厚度的渗锌层脆性较大，易起皮、剥落，所以使用寿命很长或使用环境恶劣的情况下，如在海水环境下使用，可以采用渗锌层+有机涂层的复合防护体系，可以获得比单一保护层更好的防护效果。

(二)钢铁制件的材料港结构件和机械零件常用种地碳结构钢、铸铁、铁基粉末冶金材料等，这些材料一般都适合上述三种表面保护工艺，但应针对具体的材料和热处理工艺进行具体选择，并确定合适的工艺参数。

1.低碳结构钢低碳结构钢的碳含量一般为0.1%-0.3%，常用的材料如Q235、20钢、20Cr、16Mn等。

若不采用热处理强化，即淬火、回火处理，这类材料都适于采用上述三种工艺处理，如输变电铁塔采用Q235、16Mn制造，普通螺栓、垫片等采用Q235钢制造。

20钢、20Cr等材料，一般采用淬火、回火处理，以提高材料的强度。

齿轮、链等零件采用这种材料制造。

这类材料淬火后采用低温回火，回火温度一般为180-220℃。

渗锌和热镀锌的温度都高于它们的回火温度，采用低温回火的材料不适于采用渗锌和热镀锌，否则会降低材料的强度，适于采用电镀锌，但是采用电镀锌以后一定要进行除氢退火，减少氢脆倾向。

2.中碳结构钢中碳结构钢的碳含量一般为0.3%-0.5%。

电镀层的使用条件一、导电性良好电镀层的使用条件之一是具有良好的导电性能。

电镀层通常是通过电化学方法在基材表面形成的一层金属薄膜，因此必须具备良好的导电性，以保证电流能够在电镀层上流动，实现电镀过程。

二、耐腐蚀性强电镀层作为一种保护层，其使用条件之一是具备良好的耐腐蚀性。

电镀层能够形成一层致密的金属薄膜，在基材表面起到隔离和保护的作用，防止基材与外界环境中的氧气、水蒸气、酸碱等物质接触，从而起到防腐蚀的作用。

三、附着力强电镀层的使用条件还包括具备良好的附着力。

电镀层必须能够紧密地附着在基材表面，不易脱落或剥离，以保证电镀层的使用寿命和效果。

附着力强的电镀层能够更好地保护基材，延长基材的使用寿命。

四、均匀性好电镀层的使用条件之一是具备良好的均匀性。

电镀层应该能够在基材表面均匀地形成，不出现厚薄不均或局部缺陷的情况。

均匀的电镀层能够提高基材的整体表面质量，使其具备更好的外观和光洁度。

五、光洁度高电镀层的使用条件还包括具备较高的光洁度。

电镀层应该能够形成光滑、平整的表面，不出现颗粒、气泡等缺陷。

高光洁度的电镀层能够提高基材的外观质量，使其具备更好的光反射性能和光学效果。

六、耐磨性好电镀层的使用条件还有耐磨性。

电镀层在使用过程中可能会受到摩擦、刮擦等外力作用，因此需要具备较高的耐磨性，不易磨损或剥落。

耐磨性好的电镀层能够保持其良好的外观和功能特性，延长使用寿命。

七、温度稳定性高电镀层的使用条件还包括具备较高的温度稳定性。

电镀层在一些特殊的工作环境中可能会受到高温的影响，因此需要能够在高温下保持稳定的性能。

温度稳定性高的电镀层能够在高温环境下保持其良好的功能特性，不发生变形或失效。

八、环保性好电镀层的使用条件之一是具备良好的环保性。

电镀过程中可能会产生一些废水、废气等污染物，因此电镀层应该具备较低的环境污染性，不对环境和人体健康造成危害。

环保性好的电镀层能够满足环保要求，符合可持续发展的需要。

以上是电镀层的使用条件，包括导电性良好、耐腐蚀性强、附着力强、均匀性好、光洁度高、耐磨性好、温度稳定性高和环保性好等方面。

电镀工序质量控制要点电镀工序质量控制要点1. 引言电镀工序是一种常见的表面处理技术，广泛应用于制造业中的许多行业。

为了确保电镀工序的质量，需要进行有效的质量控制。

本文将介绍电镀工序质量控制的要点，包括选材、预处理、电镀工艺参数、设备检测等方面的内容。

2. 选材在进行电镀工序之前，需要选择合适的材料进行电镀。

选择合适的基材材料可以提高电镀层的附着力和耐久性。

常用的基材材料包括铜、锌、铝等。

，基材表面的平整度和清洁度也是选择材料的重要考虑因素。

3. 预处理在进行电镀之前，需要对基材进行预处理。

这一步骤可以提高基材表面的附着力，减少缺陷的产生。

常用的预处理方法包括除油、除氧化、除锈等。

其中，除油可以使用溶剂、碱性清洗剂等；除氧化可以使用酸性清洗剂等；除锈可以使用机械清洗、电解清洗等。

4. 电镀工艺参数在进行电镀工序时，需要控制好以下几个工艺参数，以确保电镀层的质量：- 温度：温度会影响电镀层的结晶度和致密度。

通常，较高的温度可以提高电镀层的质量，但过高的温度可能会导致膜剥离等问题。

- 电流密度：电流密度是指单位面积上通过的电流量。

适当的电流密度可以控制电镀层的厚度和均匀性。

过高的电流密度可能导致气泡、孔洞等缺陷。

- 时间：电镀时间需要根据需要的厚度和镀层的要求进行控制。

太短的时间可能导致电镀层过薄，而太长的时间可能导致电镀层过厚。

5. 设备检测为了确保电镀层的质量，需要对设备进行定期检测和维护。

设备检测可以包括以下几个方面：- 电流检测：检测电源是否正常输出恒定的电流。

- 温度检测：检测电镀槽中的温度是否稳定。

- 液位检测：检测电镀液的液位是否合适。

- 温度控制：根据需要，调整电镀槽中的温度。

6. 结论电镀工序质量控制是确保电镀层质量的关键步骤。

通过合适的选材、预处理、控制工艺参数和定期设备检测，可以有效提高电镀工序的质量。

只有保证每个环节的正确操作，才能得到满足要求的电镀层，并且确保其长时间的使用效果。
