消防安全标识与标志的识别

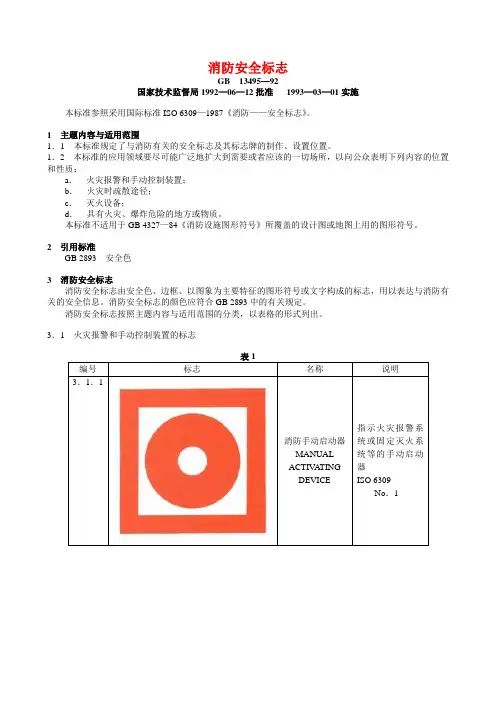

消防安全标志

GB 13495—92

国家技术监督局1992—06—12批准 1993—03—01实施

本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围

1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：

a． 火灾报警和手动控制装置；

b． 火灾时疏散途径；

c． 灭火设备；

d． 具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准

GB 2893 安全色

3 消防安全标志

消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志

表1

编号 标志 名称 说明

3．1．1

消防手动启动器

MANUAL

ACTIVATING

DEVICE 指示火灾报警系统或固定灭火系统等的手动启动器

ISO 6309

No．1 3．1．2

发声警报器

FIRE ALARM 可单独用来指示发声警报器，也可与3．1．1条标志一起使用，指示该手动启动装置是启动发声警报器的

ISO 6309

No．2

3．1．3

火警电话

FIRE

TELEPHONE 指示在发生火灾时，可用来报警的电话及电话号码

GB 2894—88

No．4—8

3．2 火灾时疏散途径的标志

表2

编号 标志 名称 说明 3．2．1

紧急出口

EXIT 指示在发生火灾等紧急情况下，可使用的一切出口。在远离紧急出口的地方，应与3．5．1标志联用，以指示到达出口的方向

消防知识安全标识大全

1.常见的消防标志有哪些

常见的消防安全标志有：禁止火种、当心火灾、火警电话、禁止吸烟、当心爆炸、灭火器、禁止烟火、消防梯、消防水带、紧急出口等。

1. 在远离紧急出口的地方，应将“紧急出口”标志与“疏散通道方向”标志联合设置，箭头必须指向通往紧急出口的方向。

2. 标志杆：消防安全标志杆的颜色应与标志本身相一致。

3. 配电室、发电机房、消防水箱间、水泵房、消防控制室等场所的入口处应设置与其它房间区分的识别类标识和"非工勿入"警示类标识。 4. 消防设施配电柜（配电箱）应设置区别于其它设施配电柜（配电箱）的标识；备用消防电源的配电柜（配电箱）应设置区别于主消防电源配电柜（配电箱）的标识；不同消防设施的配电柜（配电箱）应有明显区分的标识。

5. 消防水池、水箱、稳压泵、增压泵、气压水罐、消防水泵、水泵接合器的管道、控制阀、控制柜应设置提示类标识和相互区分的识别类标识。

2.消防标志颜色

红、蓝、黄、绿四种。

红色表示禁止、停止、消防和危险的意思。禁止、停止和有危险的器件设备或环境涂以红色的标记。如禁止标志、交通禁令标志、消防设备、停止按钮和停车、刹车装置的操纵把手、仪表刻度盘上的极限位置刻度、机器转动部件的裸露部分、液化石油气槽车的条带及文字，危险信号旗等。

黄色表示注意、警告的意思。需警告人们注意的器件、设备或环境涂以黄色标记。如警告标志、交通警告标志、道路交通路面标志、皮带轮及其防护罩的内壁、砂轮机罩的内壁、楼梯的第一级和最后一级的踏步前沿、防护栏杆及警告信号旗等。

蓝色表示指令、必须遵守的规定。如指令标志、交通指示标志等。

绿色表示通行、安全和提供信息的意思。可以通行或安全情况涂以绿色标记。如表示通行、机器启动按钮、安全信号旗等。

在消防安全标志的主标志中，火灾报警和手动控制装置的标志的底色是红色；火灾时疏散途径标志的底色呈蓝色或红色；具有火灾、爆炸危险的地方或物质的标志的底色呈黄色或红色；方向辅助标志的底色呈蓝色或红色；消防安全标志杆的颜色应与标志牌相一致；制作消防安全标志牌时其衬底色除警告标志用黄色勾边外，其他标志用白色。 3.消防标志大全

Date: December 2010 Revision Number: 1 1 of 3

Introduction 简介 To enable guests and others who are unfamiliar with the layout of the building to escape from the hotel, fire or escape signage must be provided. 为确保顾客和其它对酒店的平面图不熟悉的人员逃离酒店，必须提供消防或逃生标识。 Brand Safety Standards for fire signage are detailed below but they must meet the following general criteria: 下面详细给出了关于消防标识的品牌安全标准，但首先必须满足以下普遍标准：  Signs must provide clear, unambiguous information to enable people to safely leave the building in an emergency and because of language difficulties they must include a pictogram 标志必须提供清楚，明确的信息以使相关人员能在紧急事件发生时安全离开建筑物，并且可能有人员对读懂标志语言有困难，因此必须使用图形标志  Where necessary signs must include an arrow to indicate the direction of escape 必要时标志必须包含箭头，指出逃生的方向  Signs must be positioned so that the person escaping will have the next sign in sign标志之间的间隔必须合理，能让逃生人员在逃生时可以看到下一标志 What does the Standard require? 标准要求做些什么？ RM03-19: Exit Signs安全出口标志 Exit signs, including directional signs, must be illuminated by normal and "emergency lighting" and are required at each exit location. Directional exit signage is required when the exit is not immediately visible. In addition, emergency power is required for a minimum of 60 minutes. 安全出口标志（包括方向标志）必须配备正常照明和“应急照明”，并且每个出口位置均应设置安全出口标志。 如果无法明显看到安全出口，则需设置安全出口方向指示标志。 此外，应急电源最少需维持60分钟。 Exit signs are not required in guestrooms, other public access rooms accommodating fewer than 50 people, and small storerooms of less than 450ft² (50m²). 客房、容纳人数小于50人的公共房间和面积小于450平方英尺（50平方米）的小储藏室皆不需要设置安全出口标志。 RM03-20 All fire safety signage must be in the local language(s) and English and should include a pictogram where appropriate. 所有消防安全标识都必须用当地语言和英语标注并应根据需要附加图形标志。 RM03-25: Signage标识 Floor level numbers must be 6ins (15cm) high, with a reflective finish that contrasts with the background. Numbers must be located approximately 5ft (1.5m) above the floor landing, and be positioned so as to be clearly visible when the landing/stairwell door is in the open or closed position. 楼层数字必须为6英寸（15厘米）高，配以与背景形成对比的反光装饰。 数字必须设在离楼层地面约5英尺（1.5米）高的位置，并且当楼梯平台/楼梯井门打开或关闭时，楼层数字必须清晰可见。 What are the most common reasons for failing? 什么是 最常见的导致失败的原因？ In most cases only a small number of exits will not have fire signage and this can easily be overcome. 大多数情况只有很少一部分安全出口没有消防标识但这很容易纠正。 Floor levels may not be numbered or floor numbering may be too small, unclear or obscured by doors when they are open. 没有楼层数字或楼层数字太小，不清晰或会被打开的门挡住。

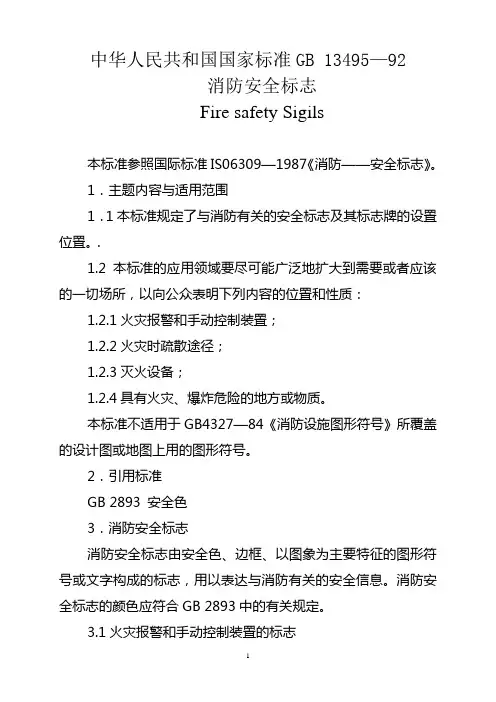

1 中华人民共和国国家标准GB 13495—92

消防安全标志

Fire safety Sigils

本标准参照国际标准IS06309—1987《消防——安全标志》。

1．主题内容与适用范围

1．1本标准规定了与消防有关的安全标志及其标志牌的设置位置。．

1.2本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：

1.2.1火灾报警和手动控制装置；

1.2.2火灾时疏散途径；

1.2.3灭火设备；

1.2.4具有火灾、爆炸危险的地方或物质。

本标准不适用于GB4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2．引用标准

GB 2893 安全色

3．消防安全标志

消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。消防安全标志的颜色应符合GB 2893中的有关规定。

3.1火灾报警和手动控制装置的标志 2 3.1.1(1)

3.1.2(2)

3.1.3(3)

3.2火灾时疏散途径的标志 3.2.1(4) 名称：消防手动启动器

MANUAL ACTIVATING DEVICE

说明：指示火灾报警系统或固定灭火系统等的手动启动器

ISO 6309 NO.1

名称：发声警报器

FIRE ALARM

说明：可单独用来指示发声警报器，也可与3．1．1条标志一起使用，指示该手动启动装置是启动发声警报器的

ISO 6309 NO.2

名称：火警电话

FIRE TELEPHONE

说明：指示在发生火灾时，可用来报警的电话及电话号码

GB 2894—88 3

3.2.2(5)

3.2.3(6) 名称：紧急出口

EXIT

说明：指示在发生火灾等紧急情况下，可使用的一切出口。在远离紧急出口的地方，应与3.5.1标志联用，以指示到达出口的方向

GB 10001-88 NO.4

名称：滑动开门
