示波器显示波形的原理
示波器是一种用于显示电信号波形的仪器，它是电子测量仪器中的重要设备。在电子技术领域，示波器广泛应用于电子工程、通信工程、医疗设备、科研实验等领域。示波器的显示原理是通过探头将被测信号转换为电压信号，再经过放大、滤波、数字化等处理，最终在示波器屏幕上显示出相应的波形。
首先，示波器的显示原理是基于电压信号的测量和显示。当被测信号通过探头输入示波器后，探头将信号转换为与之成正比的电压信号。这个电压信号经过放大电路放大后，再经过滤波电路进行滤波处理，去除掉杂波和噪声，保留信号的有效部分。接着，经过模数转换电路将模拟信号转换为数字信号，然后通过数字处理电路进行数字信号的处理，最终在示波器的屏幕上显示出波形。
其次，示波器的显示原理是基于示波器的扫描和显示技术。示波器屏幕上的波形是通过电子束在屏幕上的扫描来实现的。当示波器接收到信号后，通过水平扫描电路和垂直灵敏度控制电路来控制电子束的扫描速度和扫描方向，从而在屏幕上显示出完整的波形。同时，示波器的屏幕上还可以显示出波形的幅度、频率、相位等相关参数，帮助工程师对信号进行分析和测量。
最后，示波器的显示原理是基于示波器屏幕的显示技术。示波器屏幕采用了高分辨率的显示器件，能够清晰地显示出波形的细节和变化。同时，示波器屏幕还具有亮度、对比度、扫描速度等可调参数，可以根据实际需要进行调整，以获得最佳的显示效果。通过这些显示技术，示波器可以准确、清晰地显示出各种类型的波形，帮助工程师进行信号的分析和测量工作。
总之，示波器的显示原理是基于电压信号的测量和显示、示波器的扫描和显示技术、示波器屏幕的显示技术等多方面的技术原理共同作用的结果。通过这些技术原理，示波器能够准确、清晰地显示出各种类型的波形，为工程师的工作提供了重要的帮助。在实际应用中，工程师需要根据被测信号的特点和测量要求，选择合适的示波器，并合理设置示波器的各项参数，以获得准确、可靠的测量结果。
.
精品 篇一：电子示波器实验报告
一、 名称：电子示波器的使用 二、 目的：
2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。 3．学会用示波器测量电信号电压、周期和频率等电参量。
三、 器材：
2、ee1641b型函数信号发生器/计数器。
四、 原理：
1、示波器的基本结构：
y输入
外触发x输入 2、示波管（crt）结构简介：
3、电子放大系统：
竖直放大器、水平放大器
（2）触发电路：形成触发信号。
#内触发方式时，触发信号由被测信号产生，满足同步要求。 #外触发方式时，触发信号由外部输入信号产生。
5、波形显示原理：
只在竖直偏转板上加正弦电压的情形
示波器显示正弦波原
理
只在水平偏转板上加一锯齿波电压的情形
五、 步骤：
1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位
3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，
通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。
4、将time/div顺时针旋到底至"
x-y"位置，分别调节y1通道和y2
六、 记录：
七、 预习思考：
1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？
答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电 子打到荧光屏上不同的位置而形成的；.
精品 2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？
3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？
八、 操作后思考题
1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？
答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。所以?y如果越大的话，横向圆的数量就越多。
使用示波器观察交流电压的波形
【目的和要求】
1．了解示波器上各个控制旋钮的作用和调节方法；
2．学习使用示波器观察交流电的波形。
【仪器和器材】
学生示波器（J2459型），学生信号源（J2465型或J2465－1型）或学生电源（J1202
型或J1202－1型），导线若干。
如图4．22－1，J2459型示波器包括以下各部分：（1）示波管；（2）垂直偏转放大器
（Y放大器）；（3）水平偏转放大器（X放大器）；（4）扫描电压发生器；（5）电源。
【实验方法】
（1）用机内提供的试验电压。先使扫描迹线位于荧光屏的中间位置，并使扫描范围旋钮置于10－100赫挡。转动衰减旋钮至注有正弦符号“∞”处。屏上出现数个移动的正弦波形，再调节扫描微调，屏上可同时出现一个、二个甚至几个交流电的完整波形且稳定不动。调节Y增益和X增益旋钮，交流电压波形的形状沿竖直或水平方向发生变化。
把同步开关置于“＋”位置时，扫描由被测信号的正半周起同步，波形如图4．22－3
所示2置于“－”位置时，扫描由负半周起同步，波形如图4．22－3乙所示。
（2）由信号源或学生电源内部的交流降压变压器提供电压。把信号源的低频输出接到示波器的Y输入，信号源的频率选择拨至低频的任何一挡均可。把示波器的衰减旋钮调至“10”挡，扫描范围旋至与信号源输出的低频信号频率相应的挡次即“100—1k”或“12一10k”挡位，仔细调节信号源的“低频增幅”和示波器的扫描微调及Y增益等旋钮，到屏上
出现大小适宜的2—3个周期稳定的波形。
把示波器的Y输入改接到降压变压器的次级线圈的两个端点上，电压值取6—8伏，衰
减旋钮调至“100”挡，扫描范围旋至“10－100”赫，同样可看到交流电的波形。

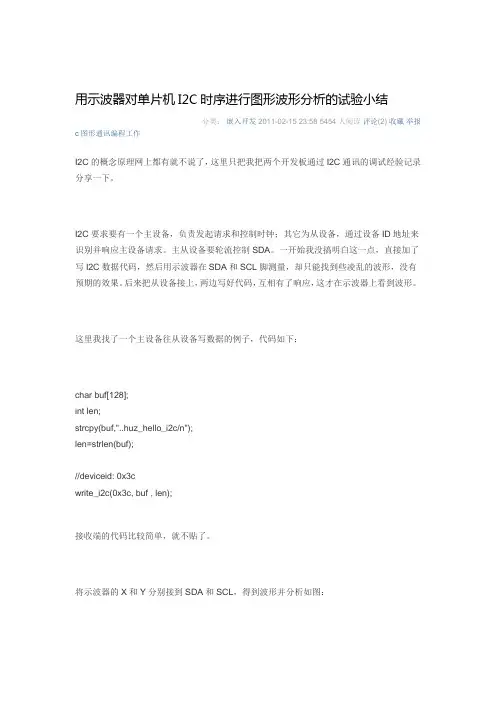

用示波器对单片机I2C时序进行图形波形分析的试验小结
分类： 嵌入开发2011-02-15 23:58 5454人阅读 评论(2) 收藏 举报
c图形通讯编程工作
I2C的概念原理网上都有就不说了，这里只把我把两个开发板通过I2C通讯的调试经验记录分享一下。
I2C要求要有一个主设备，负责发起请求和控制时钟；其它为从设备，通过设备ID地址来识别并响应主设备请求。主从设备要轮流控制SDA。一开始我没搞明白这一点，直接加了写I2C数据代码，然后用示波器在SDA和SCL脚测量，却只能找到些凌乱的波形，没有预期的效果。后来把从设备接上，两边写好代码，互相有了响应，这才在示波器上看到波形。
这里我找了一个主设备往从设备写数据的例子，代码如下：
char buf[128];
int len;
strcpy(buf,"..huz_hello_i2c/n");
len=strlen(buf);
//deviceid: 0x3c
write_i2c(0x3c, buf , len);
接收端的代码比较简单，就不贴了。
将示波器的X和Y分别接到SDA和SCL，得到波形并分析如图：
从图中可知时序如下：
1. 由主机发起，在SCL为高电平时，SDA由高到低切变，形成开始信号；
2. 接着是7位地址和一位读写标志，这里7位地址为0111100，即0x3c，正是我们代码中设置的地址ID；最后一位为0表示写操作；
3. 接着在下一个时钟，主机以高电平状态释放SDA，这时从机响应，将SDA拉低了；
4. 接着是两个8位数据00101110与响应，即0x2E，正是“.”号的ASCII码，符合预期输出；
5. 还有其它数据和最后的停止位，图中被截掉了。
从图中可知，纵向一格是200mV，则SDA和SCL的电平大概就是350mV；由于信号笔上设置了信号x10，因此实际电平应该大概是3.5V（理论上应该是3.3V）。横向一格是25us，10个时钟周期大概用了4格，即4x25us=100us，平均每个时钟周期是10us，可算出传输频率为1/10us=100,000/s，即100k bps。
