生产机加工件工艺流程图

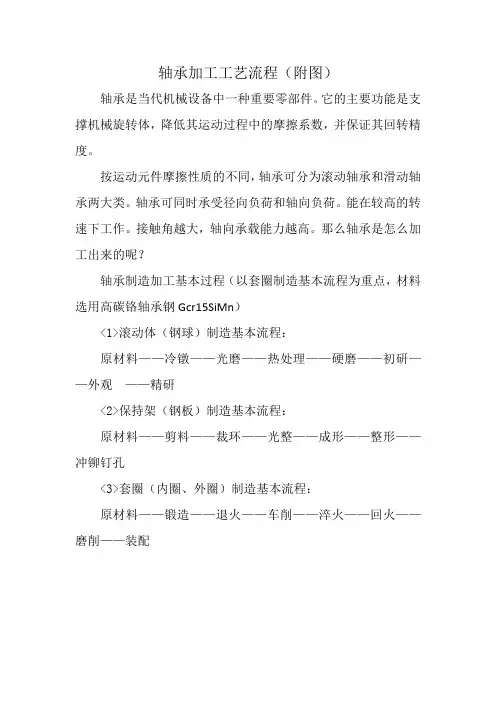

轴承加工工艺流程（附图）

轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。轴承可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。那么轴承是怎么加工出来的呢？

轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）

<1>滚动体（钢球）制造基本流程：

原材料——冷镦——光磨——热处理——硬磨——初研——外观 ——精研

<2>保持架（钢板）制造基本流程：

原材料——剪料——裁环——光整——成形——整形——冲铆钉孔

<3>套圈（内圈、外圈）制造基本流程：

原材料——锻造——退火——车削——淬火——回火——磨削——装配

汇普轴承加工流程图

(1)锻造加工：锻造加工是轴承套圈加工中的初加工，也称毛坯加工。

套圈锻造加工的主要目的是：

(a)获得与产品形状相似的毛坯，从而提高金属材料利用 率，节约原材料，减少机械加工量，降低成本。

(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承的使用寿命。

锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机组成连线的设备体进行流水作业

(2)退火：套圈退火的主要目的是：高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

Gcr15SiMn退火基本工序： 在790—810℃保温2-6h, 以10—30℃/h,冷至600℃以下，出炉空冷

(3)车削加工：车削加工是轴承套圈的半成品加工，也可以说是成型加工。

车削加工的主要目的是：

(a)使加工后的套圈与最终产品形状完全相同。

(b)为后面的磨削加工创造有利条件。

车削加工的方法：

集中工序法：在一台设备上完成所有车削工序的小批量生产。

螺栓的生产工艺

螺丝生产工艺(一)--退火 1.作业流程： （一）、入料：将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。

（二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。

（三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F线材

在740℃-760℃下保持5.5-7.5 h。 （四）、降温：将炉内温度缓慢（约3-4小时）降至550℃以下，然后随炉冷却至常温。

2.品质控制： 1、 硬度：材质为1018、1022线材退火后硬度为HV120-170，材质为中碳线材退火后硬度为HV120-180。

2、外观：表面不得有氧化膜及脱碳现象。

螺丝生产工艺(二)--酸洗 1，作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面

的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。

（三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。 （四）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如

Zn2Fe（Po4）2·4H2o），附着在钢铁表面形成皮膜。

（五）、清水：清除皮膜表面残余物。 （六）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 螺丝生产工艺(三)--抽线 作业流程 盘元经酸洗之后，通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。

螺丝生产工艺(四)--成型 一、目的：将线材经冷间锻造（或热间锻造），以达到半成品之形状及长度（或厚度）。 二、作业流程： 1、六角螺栓（四模四冲或三模三冲） （1）、切断：通过可动的剪刀单向移动，将卡于剪模内的线材切成所需胚料。 （2）、一冲：后冲模顶住胚料冲模挤压胚料，初步成型，之后后冲模将胚料推出。 （3）、二冲：胚料进入第二打模，二冲模挤压，胚料呈扁圆状，之后后冲模将胚料推出。

(完整版)注塑生产工艺流程图

1 / 1 佛山市 XXX 精细压铸有限企业

注塑生产工艺流程图

冲洗料斗、料筒 1、注塑机调试（冲洗注塑机） 冲洗螺杆

冲洗射胶喷嘴 冲洗模具

2、注塑模具模安装

3、模具预热

4、增添资料 （搅匀资料）

5、设定注塑机注 塑工艺参数

设定注塑压力 设定注塑时间

设定注塑温度 设定保压时间

设定冷却时间 6、烘料（塑料干燥）

7、充填

8、保压

9、冷却

增添色粉、增添水口料

（视乎实质需要）

10、脱模（拿出工件）

11、表面质量检查 12、首检

塑料件塑化办理 13、清理（去取水口料） （视乎客户需要）

14、终检（出货查验）

15、包装入库、出货

编制： XXX 审查： XXX 同意： XXX

产品工艺流程图

产品工艺流程图是一种将产品制造过程以流程图的形式展示出来的方法，通过图形化的方式呈现产品的生产环节、工序和流程，帮助生产者更好地了解产品的加工和生产过程。下面是一个关于产品工艺流程图的示例，具体说明每个阶段的主要工序和要点。

该产品的工艺流程图如下：

一、原材料采购

1. 多种原材料采购：包括钢材、塑料、电子元件等。

2. 采购员根据生产计划和产品需求进行材料采购。

3. 检查原材料的质量和数量是否符合要求。

二、材料处理

1. 原材料入库：将采购的原材料送入仓库。

2. 根据生产计划，将原材料进行分类和编号。

3. 对于需要先行处理的原材料，如钢材的切割和弯曲进行相应的处理。

4. 对于塑料原材料，进行熔融、注塑等加工过程。

三、组装生产

1. 工人根据产品的设计图纸和工艺流程，进行组装生产。

2. 包括机器装配、零件焊接、螺栓拧紧等工作。

3. 检查每个工序的装配质量和精度是否符合要求。

4. 组装后的产品进行初步检验。

四、测试与检验

1. 对组装生产好的产品进行各项检测和测试。

2. 包括外观检查、性能测试、电子元件的功能测试等。

3. 根据产品的要求和标准，进行必要的寿命测试和耐久性测试。

五、包装和质检

1. 对产品进行标签打印、包装。

2. 检查产品包装的完整性和外观质量。

六、成品入库和发货

1. 检查每个产品是否符合质量标准，进行质检。

2. 合格产品入库，生成库存记录。

3. 发货前对要出库的货物进行核对和准备。

七、售后服务

1. 将产品出售给客户。

2. 提供产品使用说明和售后服务电话。

3. 客户反馈和问题处理。

以上是一个产品工艺流程图的简单示例，可以根据实际生产情况进行调整和完善。通过工艺流程图，可以清晰地了解整个生产过程的每个环节，确保产品按照标准和要求进行加工和生产，提高生产效率和产品质量。
