数字电视系统介绍

数字电视概念

现在对数字电视还没有准确的定义，下面是五种常见的对数字电视的定义。

定义一

数字电视是指从演播室到发射、传输、接收的所有环节都是使用数字电视信号，或对该系统所有的信号传播都是通过由0、1数字串所构成的数字流来传播的，数字信号的传播速率是每秒19.39兆字节，如此大的数据流的传递保证了数字电视的高清晰度，克服了模拟电视的先天不足。同时，还由于数字电视可以允许几种制式信号的同时存在，每个数字频道下又可分为几个子频道，从而既可以用一个大数据流———每秒19.39兆字节，也可将其分为几个分流，例如4个，每个的速度就是每秒4.85兆字节，这样虽然图像的清晰度要大打折扣，却可大大增加信息的种类，满足不同的需求。

定义二

数字电视是在拍摄、制作、传输等电视信号处理过程中使用数字技术的电视系统。接收数字信号时，高清晰的数字电视机效果最好，但目前国内市场上没有能够直接接收数字信号的数字电视机。市场上销售的所谓“数字电视机”收看数字电视时也需安装机顶盒。

定义三

数字电视Digital TV的定义是：从电视节目的采集、制作到电视节目的传输，以及到用户终端的接收全部实现数字化。运用了数字技术，电视的清晰度和抗噪能力大大加强，而且更少的带宽就可以传输更多的节目。用户通过高清晰度电视机，看到的画面质量可以轻松达到演播室的水平。和模拟电视相比，数字电视机具有高清晰画面、高保真立体声伴音、电视信号可以存储、可与计算机完成多媒体系统、频率资源利用充分等多种优点。对习惯了收看模拟电视的观众而言，看数字电视就象享受一次听觉和视觉的盛宴。

定义四

所谓的数字电视就是在电视信号的发射、传输和接收过程中全部实现数字化的电视系统，一般来说它要求节目从拍摄、编辑、制作、播出，到传输、接收等全过程都使用数字技术。数字电视是继黑白电视、彩色电视之后的第三代电视，不仅能提供高清晰度影像和高保真音响，而且还能提供视频点播、网上购物、网上银行等多种用途。

DVB系统简单介绍

DVB（Digital Video Broadcasting，数字视频广播）系统是一种数字电视标准，用于传输、接收和播放数字电视信号。该系统由电视广播协会（Digital Video Broadcasting Project，DVB Project）负责制定和管理，并已成为世界上主要的数字电视广播标准之一

DVB系统的目标是提供高质量、高效率的数字电视传输和接收，以提供更好的观看体验和更多的广播内容选择。同时，DVB系统还允许与其他媒体和通信技术进行互操作，以满足不同用户和市场需求。下面详细介绍DVB系统的一些重要组成部分和特点。

1.DVB传输系统

DVB传输系统是指传输数字电视信号的技术和协议。DVB系统可以通过有线传输（如电缆、光纤）和无线传输（如卫星、地面波）来实现。DVB传输系统采用数字技术，将电视信号转换为数字数据流，并使用可靠的传输协议将数据流传输到接收端。

2.DVB编码和压缩

DVB系统使用先进的视频、音频和数据编码技术，将信号压缩以减少传输带宽。视频信号压缩使用了MPEG-2、H.264等标准，音频信号压缩使用了MPEG-1 Audio Layer II、AAC等标准。通过编码和压缩，DVB系统可以在有限的频谱资源下传输更多的节目和服务。

3.DVB接收器

DVB接收器是接收和解码DVB信号的设备。DVB接收器可以是电视机顶盒（Set-Top Box）、电视机内置接收器或电脑接收卡等。它们使用相应的接收模块和解码器，将接收到的数字数据流解码为视频、音频和数据信号，然后通过显示器、扬声器等设备播放出来。

4.DVB应用和服务

除了传输和接收数字电视信号，DVB系统还支持一系列的应用和服务。其中包括互动电视、电子节目指南、数据广播等。通过互动电视，用户可以通过遥控器选择和控制电视节目，参与投票、游戏等互动活动。通过电子节目指南，用户可以方便地浏览和选择电视节目。而数据广播则可以传输各类信息，如新闻、天气、股票等，为用户提供更多的服务和娱乐内容。

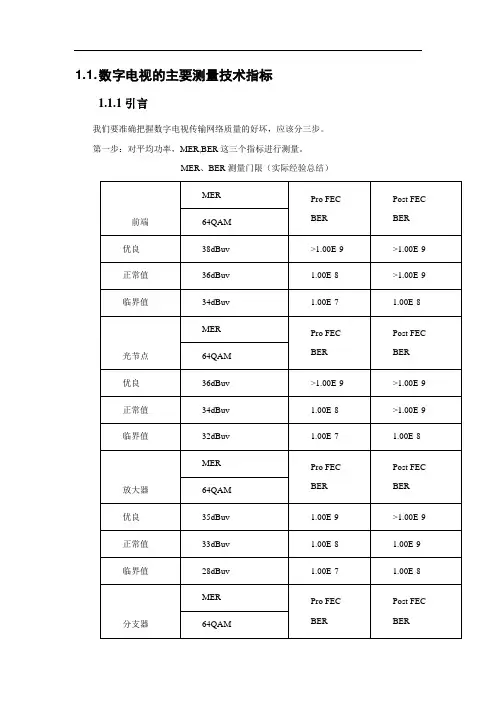

1.1. 数字电视的主要测量技术指标

1.1.1引言

我们要准确把握数字电视传输网络质量的好坏，应该分三步。

第一步：对平均功率，MER,BER这三个指标进行测量。

MER、BER测量门限（实际经验总结）

前端 MER Pro FEC

BER Post FEC

BER 64QAM

优良 38dBuv >1.00E-9 >1.00E-9

正常值 36dBuv 1.00E-8 >1.00E-9

临界值 34dBuv 1.00E-7 1.00E-8

光节点 MER Pro FEC

BER Post FEC

BER 64QAM

优良 36dBuv >1.00E-9 >1.00E-9

正常值 34dBuv 1.00E-8 >1.00E-9

临界值 32dBuv 1.00E-7 1.00E-8

放大器 MER Pro FEC

BER Post FEC

BER 64QAM

优良 35dBuv 1.00E-9 >1.00E-9

正常值 33dBuv 1.00E-8 1.00E-9

临界值 28dBuv 1.00E-7 1.00E-8

分支器 MER Pro FEC

BER Post FEC

BER 64QAM 优良 32dBuv 1.00E-8 >1.00E-9

正常值 28dBuv

1.00E-7 1.00E-9

临界值 24dBuv 1.00E-6 1.00E-8

机顶盒 MER Pro FEC

BER Post FEC

BER 64QAM

优良 32dBuv 1.00E-8 >1.00E-9

正常值 28dBuv 1.00E-7 1.00E-8

临界值 24dBuv 1.00E-6 1.00E-7

第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。因为MER的恶化是最主要的因素，它将直接导致BER的下降并最终影响用户接收机的接收效果。所以因主要测试调制质量参数，找出问题原因。

什么是数字电视? 从节目采集到节目编辑、从信号传送、发射到最终接收等全过程均采用数字化处理的电视系统称为数字电视。数字电视与传统的模拟电视比较就好像CD与唱片的简单类比。小巧而高质量的CD并没有改变我们聆听音乐的方式，但却极大地提高了质量。同样,我们仍然将像往常一样看电视,但是我们必须将我们的电视接收机更换为数字电视接收机。 更多的频道,更好的图像 数字电视可以提供给我们更多的频道和更高质量的图像,无论是采用标准清晰度电视(SDTV)或者是高清晰度电视(HDTV)。高清晰度电视(HDTV)将向家庭传送影院质量的图像和高保真的环绕声。这将把电视变成”家庭影院”。HDTV将向我们的眼睛呈现5倍于SDTV的信息量。广播工作者可以选择播放HDTV节目或者是SDTV节目。我们今天所用的标准模拟电视频道,将供广播工作者进行选择:传送一路HDTV节目或者挨在一起的几路SDTV节目。在不久的将来,广播工作者将能够在极大地改进图像和声音质量,与极大地增加节目选择之间进行决策。 观看者将变成使用者 数字技术和多种数字媒体的融合,将在我们所理解的现今”电视”的那种传统的一对多的通讯模式之外提供更多的选择。先进的数字技术的运用将提供许多新的服务:多对一,多对多,和一对一的通信。结合交互式的反回通道(例如通过带接口的移动电话),数字信息接收者将提供给用户多种增强服务,从简单的交互式问答显示到无线英特网连接,以及电视和互联网的混合资源服务。你能在电视上做的任何事情你将能够在你的个人电脑上做,反之亦然。 移动着的电视(和其它数字电视设备) 模拟电视不能被移动电视接收机接收。而数字电视将可以使汽车、公共汽车、火车上安装的电视机、甚至手持电视接收机接收到水晶般清晰透亮的电视节目。不仅如此,新的增强的和交互式的服务(包括高速英特网连接)也能够发送到移动接收机。例如,用随身携带的GSM车载电话,以及一台内插智能卡的DVB-T地面DTV接收机,你将能够以2-14Mb/s的速率浏览因特网,比28.8K的调制解调器快一千倍。 未来已经开始 电视已经大部分数字化了,可是观众感觉不到。技术上逐渐的变化已经伴随着电视节目进入千家万户。革命已经完成,数字技术是最终的胜利者。今天我们用来生产电视节目的大多数设备是数字的；在演播室、在站点之间分配信号，也都是数字化的。虽然我们在家中仍然接收模拟信号,就其质量和稳定性来说,很明显,这些节目内容不可能没有数字化的生产和分配技术的参与。当你通过有线电视、卫星或地面广播观看电视节目的时候,你是坐在传输链的终端,除了这最后一站之外,全部的传输都是在数字领域进行的。例如在新闻广播中,现场记者用数字卫星传送设备上行其报道回馈至节目中心；素材通过数字化接收、解码并且与演播厅中的动态节目一起进行数字化编辑;再被数字化的分配到世界各地的专业接收者；最后被转换成模拟电视信号并发送给你。现在这最后一步正在进入数字时代。
