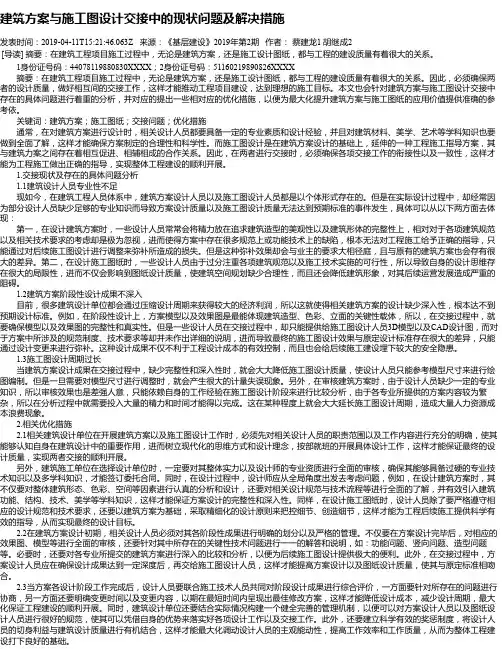

建筑方案与施工图设计交接中的现状问题及解决措施
发表时间：2019-04-11T15:21:46.063Z 来源：《基层建设》2019年第2期 作者： 蔡建龙1 胡继成2
[导读] 摘要：在建筑工程项目施工过程中，无论是建筑方案，还是施工设计图纸，都与工程的建设质量有着很大的关系。
1身份证号码：44078119880830XXXX；2身份证号码：51160219890826XXXX
摘要：在建筑工程项目施工过程中，无论是建筑方案，还是施工设计图纸，都与工程的建设质量有着很大的关系。因此，必须确保两者的设计质量，做好相互间的交接工作，这样才能推动工程项目建设，达到理想的施工目标。本文也会针对建筑方案与施工图设计交接中
存在的具体问题进行着重的分析，并对应的提出一些相对应的优化措施，以便为最大化提升建筑方案与施工图纸的应用价值提供准确的参
考依。
关键词：建筑方案；施工图纸；交接问题；优化措施
通常，在对建筑方案进行设计时，相关设计人员都要具备一定的专业素质和设计经验，并且对建筑材料、美学、艺术等学科知识也要做到全面了解，这样才能确保方案制定的合理性和科学性。而施工图设计是在建筑方案设计的基础上，延伸的一种工程施工指导方案，其
与建筑力案之间存在着相互促进、相辅相成的合作关系。因此，在两者进行交接时，必须确保各项交接工作的衔接性以及一致性，这样才
能为工程施工做出正确的指导，实现整体工程建设的顺利开展。
1.交接现状及存在的具体问题分析
1.1建筑设计人员专业性不足
现如今，在建筑工程人员体系中，建筑方案设计人员以及施工图设计人员都是以个体形式存在的。但是在实际设计过程中，却经常因为部分设计人员缺少足够的专业知识而导致方案设计质量以及施工图设计质量无法达到预期标准的事件发生，具体可以从以下两方面去体
现：
第一，在设计建筑方案时，一些设计人员常常会将精力放在追求建筑造型的美观性以及建筑形体的完整性上，相对对于各项建筑规范以及相关技术要求的考虑却是极为忽视，进而使得方案中存在很多规范上或功能技术上的缺陷，根本无法对工程施工给予正确的指导，只
施工图绘制常见问题解析与解决方法
施工图是建筑设计的重要环节，它直接关系到建筑工程的质量和进展。然而，在施工图绘制过程中，常常会遇到一些问题，如图纸不清晰、尺寸不准确等。本文将对施工图绘制中常见的问题进行解析，并提出相应的解决方法。
一、图纸不清晰
图纸不清晰是施工图绘制中最常见的问题之一。这可能是由于绘图人员技术不熟练、设备不合适或图纸复印质量差等原因导致的。为了解决这个问题，有以下几点建议：
1. 提高绘图人员技术水平：绘图人员需要具备良好的绘图基础知识和技能，熟悉绘图软件的使用方法，并不断学习和提升自己的绘图技术。
2. 使用高质量的绘图设备：选择合适的绘图工具和设备，如高分辨率的打印机、绘图仪等，确保图纸的清晰度。
3. 定期检查图纸质量：在绘制完成后，应定期检查图纸的质量，如清晰度、线条粗细等，及时发现问题并进行修正。
二、尺寸不准确
尺寸不准确是施工图绘制中另一个常见的问题。这可能是由于设计人员在绘制过程中的疏忽或计算错误导致的。为了解决这个问题，可以采取以下措施：
1. 严格按照设计规范绘制：绘图人员应仔细阅读设计规范，并按照规范要求进行绘制，确保尺寸的准确性。
2. 仔细核对计算结果：在绘制过程中，设计人员应仔细核对计算结果，确保尺寸的准确性。 3. 使用辅助工具：可以使用一些辅助工具来帮助计算和测量，如计算器、测量仪器等，提高尺寸的准确性。
三、标注错误
标注错误是施工图绘制中常见的问题之一。这可能是由于设计人员在标注过程中的疏忽或理解错误导致的。为了解决这个问题，可以采取以下措施：
1. 仔细阅读设计说明：在进行标注之前，设计人员应仔细阅读设计说明，确保对设计意图的理解正确。
2. 标注前核对图纸：在进行标注之前，应仔细核对图纸的内容，确保标注的准确性。
3. 多人核对：可以邀请其他设计人员或专业人员进行多人核对，以确保标注的准确性。
四、符号使用不规范
符号使用不规范是施工图绘制中常见的问题之一。这可能是由于设计人员对符号使用规范不熟悉或不细心导致的。为了解决这个问题，可以采取以下措施：
施工图纸使用中常见问题解析与解决方法
施工图纸是建筑施工过程中不可或缺的重要文件，它直接影响着施工质量和进度。然而，在实际使用中，常常会遇到各种问题。本文将对施工图纸使用中常见问题进行解析，并提供解决方法，以帮助施工方更好地应对这些问题。
一、图纸缺失或不完整
在施工现场，图纸缺失或不完整是一种常见的问题。这可能是因为图纸在传递过程中丢失，或者在制作过程中存在疏漏。为了解决这个问题，施工方可以采取以下措施：
1.及时沟通：一旦发现图纸缺失或不完整，施工方应立即与设计方或监理方进行沟通，以便尽快获得完整的图纸。
2.备份图纸：在施工前，施工方可以要求设计方提供图纸的电子版本，并进行备份。这样，即使纸质图纸丢失，施工方仍能够通过电子版本进行施工。
二、图纸与实际情况不符
在实际施工中，有时会发现图纸与实际情况存在差异，这可能是因为设计方对现场环境了解不足，或者施工过程中出现了变化。为了解决这个问题，施工方可以采取以下措施：
1.现场勘测：在施工前，施工方应对现场进行详细勘测，并将勘测结果与图纸进行对比，及时发现差异。
2.及时沟通：一旦发现图纸与实际情况不符，施工方应立即与设计方或监理方进行沟通，并提出修改建议。
三、图纸标注不清或错误 图纸标注不清或错误会给施工带来很大的困扰，可能导致误解和错误的施工。为了解决这个问题，施工方可以采取以下措施：
1.反复确认：在施工前，施工方应仔细阅读图纸，并反复确认每个标注的含义和位置。
2.沟通交流：如果对某个标注存在疑问，施工方应及时与设计方或监理方进行沟通，以确保理解准确。
四、图纸更新不及时
在施工过程中，有时会发现图纸更新不及时，这可能是因为设计方未及时提供最新的图纸，或者施工方未及时更新图纸。为了解决这个问题，施工方可以采取以下措施：
1.及时更新：施工方应建立图纸更新的管理机制，及时获取最新的图纸，并进行更新。
2.沟通协调：如果设计方未能及时提供最新的图纸，施工方应与其进行沟通，并要求尽快提供。
1 宁波市施工图设计常见问题及质量通病 （2019年） （一）勘察专业 1、有些勘察报告中利用邻近场地的地下水分析报告，但该地下水对建筑材料具弱～中腐蚀性，不符合《岩土工程勘察规范（GB50021-2001）2009版》12.1.1条，应实际采取水样进行水质分析；深部承压水缺少实测水位资料及水质分析资料。 2、场地分布软弱土属于建筑抗震不利地段，虽然按《软土地区岩土工程勘察规程》（JGJ83-2011）第6.2.1条亦可划分为建筑抗震一般地段，但按不利工况考虑应属于抗震不利地段。 3、部分场地类别判断中场地覆盖层厚度的依据不足；有些县市（如余姚、慈溪、鄞州）下辖乡镇或街道的地震加速度值不同，因此建筑场地位置应具体明确至乡镇或街道。部分勘察报告的场地位置交代不明，不符合《中国地震动参数区划图（GB18306-2015表C.11）》。 4、以基岩作为桩基持力层时，采取的岩样试验数量少于规范要求的每组3个。 5、基坑工程评价中对施工中可能遇到的问题未提出防
2 冶措施方案建议，对施工阶段的风险源和环境保护评价较少；部分基坑建议的抗浮设防水位偏低，不符合《宁波市建筑桩基设计与施工技术细则》（2017甬SS-01）相关规定。 6、部分项目的工程重要性等级分析不正确；勘察报告执行的规范不及时更新。 7、“场地稳定性与适应性”的相关评价，不符合《城乡规划工程地质勘察规范》（CJJ57-2012）第8章的规定。 8、高层建筑群控制性勘探点的数量，不满足《高层建筑岩土工程勘察标准》（JGJ/T 72-2017）第4.1.3条第6款之规定。 9、部分勘察报告的桩端下持力层少于3～5D（土层做持力层时少于3米，大直径桩少于5米），孔深不满足《岩土工程勘察规范（GB50021-2001）2009版》4.9.4条规定。 10、有些岩土指标数理统计时最大值与最小值不在同一数量级，且统计变异系数大，说明细微分层有偏差或者统计时不合理未剔除异常值。 11、图纸方面： （1）平面图：部分勘察总图与设计总图不一致、图例不足（尤其是对地下室轮廓线的标示）；部分项目的勘探孔平面位置图无地形底图、建筑角点缺少勘探孔。 （2）剖面图：少量勘探点间距超出规范要求；以基岩作为基础持力层时勘探点间距较大（仍按摩擦桩类布设）；
