表 C.4.5.1
隐蔽工程验收记录
施工单位： 编号：
工程名称 隐检项目 找坡层
隐蔽验收部位 隐检时间 年 月 日
隐检依据 工程洽商记录-010
隐检内容：
1、基层是否符合施工规范规定；
2、屋面找坡层材料应符合设计要求；
3、找坡层施工质量是否符合设计要求和施工规范规定。
施工单位自查情况与结论：
1、基层平整、洁净，符合施工规范规定；
2、找坡层采用C15细石混凝土，坡度3%,最薄处30mm厚，符合施工规范规定；
3、经检查，找坡层铺设平整，施工质量符合设计要求和施工规范规定，自检合格。
影像资料的部位、数量：
部位：
数量：1张
监理(建设)单位验收意见与结论：
监理(建设)项目部(签章) 施工项目部(签章)
专业监理工程师：
(建设单位项目专业技术负责人)
年 月 日 专业技术负责人 专业质检员 专业施工员
年 月 日 隐蔽工程验收记录
表 C.4.5.1
拍摄人：
拍摄时间：
拍摄地点：
拍摄部位：找坡层
隐蔽工程验收记录
（屋面工程）
编号:01000400-01 YBJLⅠ-7
单位工程名称 生产综合楼 分项工程名称 屋面
验收部位 屋面板上找平层 施工图号 B2210-IS-T201
验
收
内
容 说明（附 图）：
施工单位
检查结果 班组长： 项目专业质量检查员：
项目专业技术负责人： 年 月 日 现浇钢筋混凝土屋面板 1：3水泥砂浆找平层厚20mm 监理单位
验收结论 专业监理工程师： 年 月 日
隐蔽工程验收记录
（屋面工程）
编号:01000400-02 YBJLⅠ-7
单位工程名称 生产综合楼 分项工程名称 屋面
验收部位 聚氨酯防水层 施工图号 B2210-IS-T201
验
收
内
容 说明（附 图）：
施工单位
检查结果 班组长： 项目专业质量检查员：
项目专业技术负责人： 年 月 日 现浇钢筋混凝土屋面板 1：3水泥砂浆找平层厚20mm 聚氨酯防水涂料一层 监理单位
验收结论 专业监理工程师： 年 月 日
隐蔽工程验收记录
（屋面工程）
编号:01000400-03
找坡层检验批质量验收记录
04010101 001
单位（子单位）工程名称 安顺市体育训练中心运动员公寓 分部（子分部）工程名称 屋面 分项工程名称 找坡层
施工单位 贵州建工楼宇环境工程有限公司 项目负责人 张钧然 检验批容量
分包单位 / 分包单位
项目负责人 / 检验批部位
施工依据 《屋面工程技术规范》GB50345-2012 验收依据 《建筑节能工程施工质量验收规范》GB50411-2007
验收项目 设计要求及规范规定 最小/实际抽样数量 检查记录 检查
结果
主控项目 1 材料质量及配合比 设计要求 /
2 排水坡度 设计要求% /
一般项目 1 找坡层表面平整度 7mm /
施工单位
检查结果
专业工长：
项目专业质量检查员：
年 月 日
监理单位
验收结论
专业监理工程师：
年 月 日
屋面工程质量验收规范

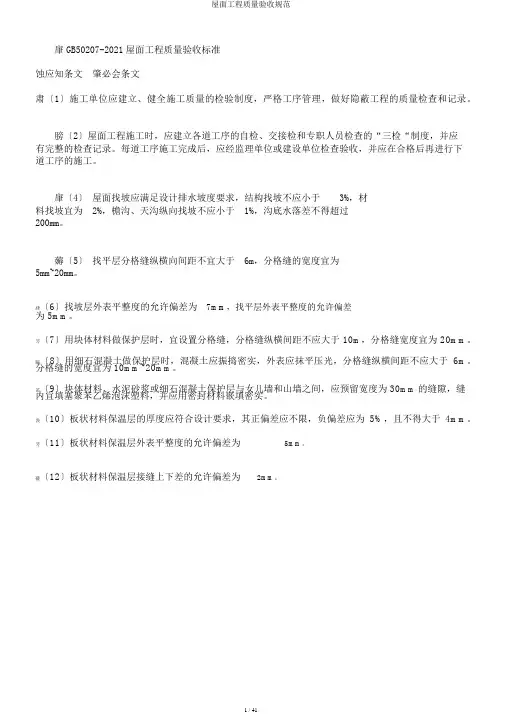

1 / 41 肁GB50207-2021屋面工程质量验收标准
蚀应知条文 肇必会条文
肃〔1〕施工单位应建立、健全施工质量的检验制度，严格工序管理，做好隐蔽工程的质量检查和记录。
膀〔2〕屋面工程施工时，应建立各道工序的自检、交接检和专职人员检查的“三检“制度，并应有完整的检查记录。每道工序施工完成后，应经监理单位或建设单位检查验收，并应在合格后再进行下道工序的施工。
肁〔4〕 屋面找坡应满足设计排水坡度要求，结构找坡不应小于 3%，材
料找坡宜为 2%，檐沟、天沟纵向找坡不应小于 1%，沟底水落差不得超过
200mm。
薅〔5〕 找平层分格缝纵横向间距不宜大于 6m，分格缝的宽度宜为
5mm~20mm。
肆〔6〕找坡层外表平整度的允许偏差为 7mm，找平层外表平整度的允许偏差 为5mm。
芀〔7〕用块体材料做保护层时，宜设置分格缝，分格缝纵横间距不应大于10m，分格缝宽度宜为20mm。
膈〔8〕用细石混凝土做保护层时，混凝土应振捣密实，外表应抹平压光，分格缝纵横间距不应大于6m。分格缝的宽度宜为10mm~20mm。
芇〔9〕块体材料、水泥砂浆或细石混凝土保护层与女儿墙和山墙之间，应预留宽度为30mm的缝隙，缝内宜填塞聚苯乙烯泡沫塑料，并应用密封材料嵌填密实。
袅〔10〕板状材料保温层的厚度应符合设计要求，其正偏差应不限，负偏差应为5%，且不得大于4mm。
芀〔11〕板状材料保温层外表平整度的允许偏差为 5mm。
蕿〔12〕板状材料保温层接缝上下差的允许偏差为 2mm。 屋面工程质量验收规范 2 / 42
罿〔13〕纤维材料保温层的厚度应符合设计要求，其正偏差应不限，毡不得有负偏差，板负偏差应为4%，且不得大于3mm。
薄〔14〕一个作业面应分遍喷涂完成，每遍厚度不宜大于15mm，当日的作业面应当日连续喷涂施工完毕。
莀〔15〕硬泡聚氨酯喷涂后20min内严禁上人；喷涂硬泡聚氨酯保温层完成后，应及时做保护层。
隐蔽工程验收
隐蔽工程
一般是指地基、电气管线、供水供热管线等需要覆盖、掩盖的工程。由于隐蔽工程在隐蔽后，如果发生质量问题，还需要重新覆盖和掩盖，会造成返工等非常大的损失，因此，为了保证工程的质量和工程顺利完成，常进行隐蔽工程验收。
隐蔽工程验收流程
（1）隐蔽工程开工前，应由项目部负责对其所用材料进行检验，检验内容包括：厂家提供的材质证明、外观检查、抽样试验以及项目部进行的复检报告，检验结果均合格后方可进行施工。
（2）隐蔽工序施工应在监理人员、项目总工、专职质检员的监督下进行，重要基础如灌注桩基础必须有设计单位在场，隐蔽工序施工应严格按规程、规范及作业指导书进行施工。
（3）隐蔽工序施工完毕后，必须经施工负责人自检合格后填写施工记录，由班长、质检员、技术员、检查人确认合格后签字，再由现场监理员确认合格后签字。
（4）施工队检验合格后，由施工队施工负责人在《隐蔽工程验收签证单》上签字并报项目部检验。
（5）项目部对隐蔽工程进行抽查，并检查施工记录，确认合格后在《隐蔽工程验收签证单》上签证，并报监理公司工程监理部检验。
（6）监理公司对隐蔽工程进行现场抽查，并检查施工记录和材料质量证明资料，确认合格后在《隐蔽工程验收签证单》上签证。
隐蔽工程验收内容
桩基工程
（1）桩基轴线及样桩放线定位及复核记录。
（2）打（压）桩施工记录、灌注桩成桩施工记录。
（3）预制桩接桩，灌注桩钻孔、清孔，钢筋笼制作、吊放及混凝土灌注。
（4）桩位轴线偏差和标高验收记录（若桩顶标高与施工现场场地标高相同时，应在桩基工程施工结束后进行）。
基础工程
（1）轴线：施工单位填报施工测量报验单（报验申请单），附施工测量放线复核单。
（2）挖土（包括设计标高、暗浜、地质、基槽宽度、长度、放坡、坡度）：施工单位填报地基验槽记录。
（3）垫层（包括标高、长度、厚度、宽度、混凝土强度等级）。
（4）底板钢筋（包括品种、规格、数量、搭接长度、箍筋间距、保护层厚度、预埋件数量位置）。
