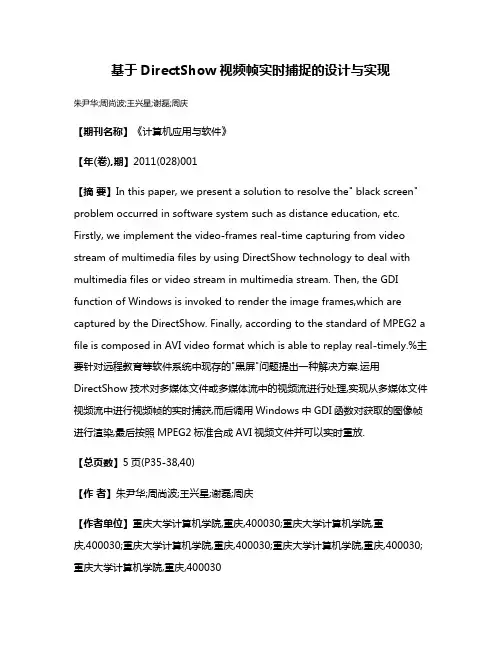

基于DirectShow视频帧实时捕捉的设计与实现朱尹华;周尚波;王兴星;谢磊;周庆【期刊名称】《计算机应用与软件》【年(卷),期】2011(028)001【摘要】In this paper, we present a solution to resolve the" black screen" problem occurred in software system such as distance education, etc. Firstly, we implement the video-frames real-time capturing from video stream of multimedia files by using DirectShow technology to deal with multimedia files or video stream in multimedia stream. Then, the GDI function of Windows is invoked to render the image frames,which are captured by the DirectShow. Finally, according to the standard of MPEG2 a file is composed in AVI video format which is able to replay real-timely.%主要针对远程教育等软件系统中现存的"黑屏"问题提出一种解决方案.运用DirectShow技术对多媒体文件或多媒体流中的视频流进行处理,实现从多媒体文件视频流中进行视频帧的实时捕获,而后调用Windows中GDI函数对获取的图像帧进行渲染,最后按照MPEG2标准合成AVI视频文件并可以实时重放.【总页数】5页(P35-38,40)【作者】朱尹华;周尚波;王兴星;谢磊;周庆【作者单位】重庆大学计算机学院,重庆,400030;重庆大学计算机学院,重庆,400030;重庆大学计算机学院,重庆,400030;重庆大学计算机学院,重庆,400030;重庆大学计算机学院,重庆,400030【正文语种】中文【相关文献】1.基于DirectShow技术的视频帧捕捉方法 [J], 余婷;管庶安2.基于DirectShow技术视频流捕捉及压缩的实现方案 [J], 华畯;杨树堂;李建华3.基于 DirectShow 和 WPF 的实时视频图像采集与处理系统设计与实现 [J], 武凤翔4.基于USB2.0的数字图像视频流的实时捕捉与显示系统的设计与实现 [J], 徐大诚;邵雷;李培光5.利用DirectShow技术实时捕捉视频流中的图像帧 [J], 胡涛;刘睿;张志刚因版权原因，仅展示原文概要，查看原文内容请购买。

第３ ２卷 第 ３期
２ ０ １ ５年 ３月
计 算机应 用 与软件
Ｃｏ ｍｐ ｕ ｔ ｅ ｒ Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎｓ ａ ｎ ｄ Ｓ ｏ ｆ ｔ ｗａ ｒ ｅ
Ｖｏ １ ． ３２ Ｎｏ． ３
Ｍａ ｒ ．２ ０１ ５

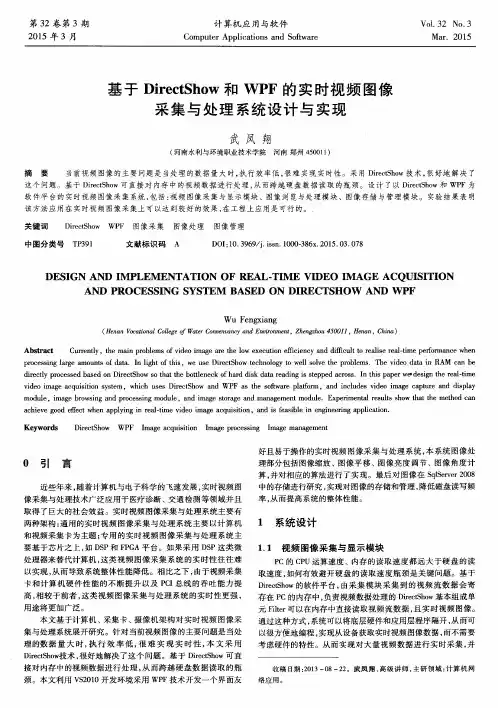

基于 Ｄ ｉ ｒ ｅ ｃ ｔ Ｓ ｈ ｏ ｗ和 ＷＰ Ｆ的 实 时视 频 图像 采集 与 处 理 系统 设 计 与 实 现
武 凤 翔
（ 河南水利与环境职业技术学院 河南 郑 州 ４ ５ ０ ０ １ １ ）
摘 要
当前视频 图像 的主要问题 是 当处理 的数据量 大 时， 执行效 率低 ， 很 难实现 实时性。采用 Ｄ ｉ ｒ ｅ ｃ ｔ Ｓ ｈ ｏ ｗ技 术， 很 好地解 决 了
这个 问题 。基 于 Ｄ ｉ ｒ ｅ ｃ ｔ Ｓ ｈ ｏ ｗ可直接对 内存 中的视频数据进行处理 ， 从而跨越硬盘 数据读取 的瓶颈。设 计 了以 Ｄ ｉ ｒ ｅ ｃ ｔ Ｓ ｈ ｏ ｗ和 ＷＰ Ｆ为 软件平 台的实时视频 图像采集 系统， 包括 ： 视频 图像采集 与显示模块 、图像 浏览与处理模 块 、图像存储 与管理模块 。实验结果表 明 该方法应用在 实时视频 图像采集 上可以达 到较好 的效果 ， 在工程上应用是可行 的。 关键 词 中图分类号 Ｄ ｉ ｒ ｅ ｃ ｔ Ｓ ｈ ｏ ｗ ＷＰ Ｆ 图像采 集 图像处理 图像管理 Ｔ Ｐ ３ ９ １ 文献标识码 Ａ Ｄ Ｏ Ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ０ — ３ ８ ６ ｘ ． ２ ０ １ ５ ． ０ ３ ． ＭＰ Ｌ Ｅ ＭＥ ＮＴ ＡＴ Ｉ ｏＮ ｏＦ ＲＥ Ａ Ｌ－ Ｔ Ｉ ＭＥ ＶＩ ＤＥ ｏ Ｉ ＭＡ ＧＥ Ａ ＣＱＵ Ｉ Ｓ Ｉ Ｔ Ｉ ｏＮ

第２ ８卷 第 １期
２１ ０ １年 １月
计 算机 应 用与软 件
Ｃｏ ｕ ｅ ｐ ｉ ａｉ ｎ ｎ ｏ ｔ ｒ ｍｐ ｔ ｒＡｐ ｌｃ ｔｏ ｓａ ｄ Ｓ ｆ ｗａ ｅ
Ｖｏ． ８ Ｎｏ １ １２ ．
Ｊ ｎ． ０１ｌ ａ ２

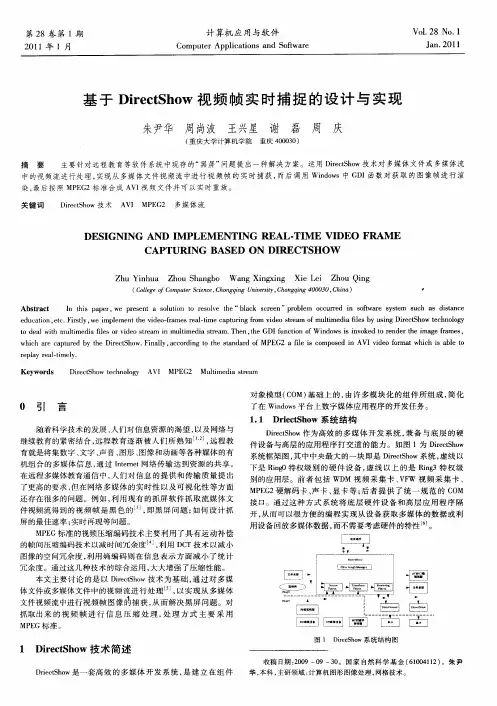

基 于 Ｄｉ ｃＳ ｏ 视 频 帧 实 时 捕 捉 的设 计 与 实 现 ｒ ｔｈ ｗ ｅ
ｔ ｅａ ｔ ｌｉ ｄ ａｆｌ ｓｏ ｉｅ ｔｅ ｍ ｎ ｌｉ ｄｉ ｔｅ ｍ ． ｏ ｄ ｌｗｉｈ ｍｕ ｔｍｅ ｉ ｅ ｒｖｄ ｏ ｓｒ ａ ｉ ｍｕ ｔｍｅ ａ ｓｒａ Ｔｈｅ ｔ ｉ ｎ，ｈｅＧＤＩｆ ｃ ｉｎ ｏ ｉ ｄ ｗｓｉ ｎｖ ｋｅ ｏ ｒ ｎｄ ｒｔ ｍａ ｅ ｆａ ｓ， ｕｎ ｔｏ ｆＷ ｎ ｏ ｓｉ ｏ ｄ ｔ ｅ ｅ ｈｅｉ ｇ ｒ ｍｅ
ＣＡＰＴＵＲＩ ＮＧ ＢＡＳ ＥＤ ｏＮ ＲＥＣＴＳ ＤＩ Ｈｏ Ｗ
Ｚ ｕＹ ｎ ｕ Ｚ ｏ ｈ ｎ ｂ Ｗａ ｇＸ ｎ ｘ ｇ Ｘ ｅＬ ｉ Ｚ ｏ ｉｇ ｈ ｉｈ ａ ｈ ｕＳ ａ ｇ ｏ ｎ ｉｇｉ ｉ ｅ ｎ ｈ ｕＱ ｎ
（ ｏｌ ｅｆＣ ｍ ｕｅ ｃ ｎｅ Ｃ ｏｇ ｉｇＵ ｉ ｒｔ，ｈ ｎｑｎ ０ ０ ０，ｈｎ ） Ｃ ｌｇ ｏ ｐ ｔ Ｓｉ ｃ ，ｈ ｎｑｎ ｎｖ ｓｙ Ｃ ｏｇ ｉｇ４ ０ ３ Ｃ ｉａ ｅ ｏ ｒ ｅ ｅｉ
染 ， 后 按 照 ＭＰ Ｇ 最 Ｅ ２标 准 合 成 Ａ Ｉ 频 文 件 并 可 以实 时重 放 。 Ｖ视 关键词 Ｄｒｃ ｈｗ技 术 ｉ ｔｏ ｅＳ Ａ Ｉ ＭＰ Ｇ 多媒 体 流 Ｖ Ｅ２
ＤＥＳ ＧＮＩ Ｉ ＮＧ ＡＮＤ Ｍ ＰＬＥＭ ＥＮＴＩ Ｉ ＮＧ ＲＥＡＬ． Ｍ Ｅ ＤＥｏ ＴＩ ＶＩ ＦＲＡＭ Ｅ

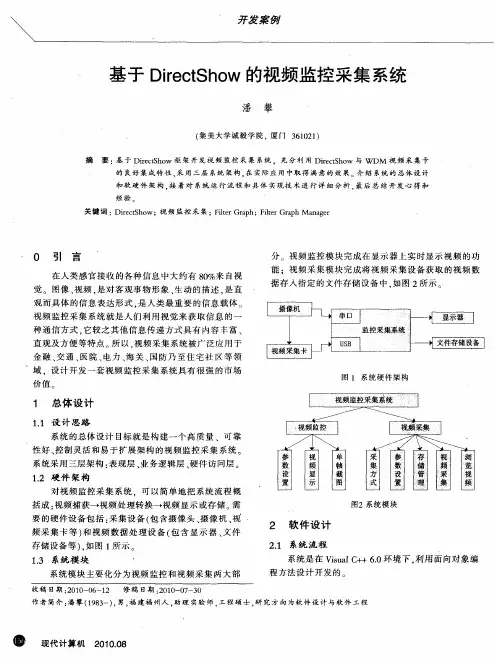

件 视 频 流 得 到 的 视 频 帧 是 黑 色 的 ， 黑 屏 问 题 ； 何 设 计 抓 即 如

能 ：视频 采集模块完成将视频 采集设 备获取 的视频数
据 存 人 指 定 的文 件 存 储 设 备 中 ， 图 ２所 示 。 如
视频监控采集 系统就是人们利用视觉来获取信 息的一
种通信方式 ， 较 之其他信息传递方式具有 内容丰富 、 它 直 观 及 方 便 等 特 点 所 以 ． 频 采 集 系 统 被 广 泛 应 用 于 视 金融 、 通 、 院 、 交 医 电力 、 关 、 防 乃 至 住 宅 社 区等 领 海 国
＠ 现 计 机 ２１． 代 算 ００８ ｏ
系统运行流程为 ： （ ） 建 一个 Ｆｌ ｒＧ ａ ｈＭａ ａ ｅ 组 件 ； １创 ｉｅ ｒｐ ｎ ｇ ｒ ｔ
（ 频 采 集 设 备 的 Ｃ ＳＤ 为 Ｃ ＳＤ Ｖｉ ｅ Ｉ ｐ ｔ ｖｃ ． 视 ＬＩ ＬＩ ｄ ｏ ｎ ｕ Ｄｅ ｉｅ
２ 软 件 设 计
２１ 系统 流 程 ．
系统是在 Ｖｓａ Ｃ ＋６ ｉ ｌ ＋ ． ｕ ０环境下 ． 利用 面 向对象编
程方 法 设 计 开 发 的 。
作 者 简介 ： ｆ ￣
（９３ ） 男 ， 建 福 州人 ， 理 实 验 师 ， １８ 一 ， 福 助 工程 硕 士 ， 究 方 向 为 软件 设 计 与 软 件 工 程 研
一
ｒ］ － 审口 ＿
— —
１ ． ．．．．．．．．． ． ． ．．．．．． ． ． ． ．
监控采集 系统
ＵＢ ｓ
—— 文件存储设备
域 。设计 开发一套视频监控采集 系统 具有很强 的市场
价 值
图 １ 系 统 硬件 架 构
１ 总体 设 计
１１ 设 计 思路 ． 系统 的总体设计 目标就是构建一个高质 量 、可靠 性好 、 控制灵活 和易于扩展架构 的视频监控采集 系统 。

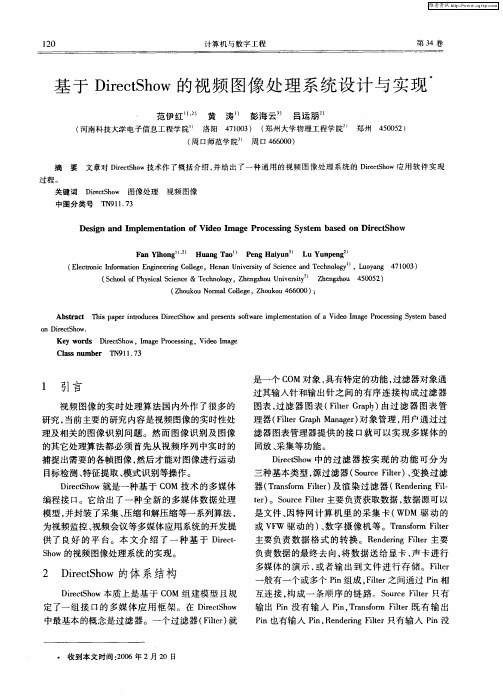

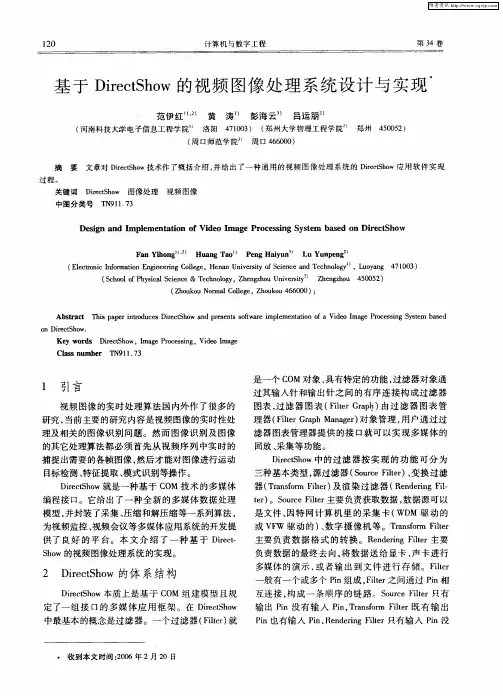

关键词
Ｄｒ ｔｈｗ 图像处理 视频 图像 ｉ ｃＳｏ ｅ
Ｔ ９ １７ Ｎ １ ．３
中图 分 类 号
Ｄｅ ｉ ｎ ａ ｍ ｐ ｅ ｅ ａ ｉ ｆＶｉ ｏ Ｉ ａ ｅ Ｐｒ ｃ ｓ ｉ ｙ ｔ ｍ ａ ｅ ｎ Ｄｉｅ ｔ ｓｇ ｎｄ Ｉ ｌ ｍ ｎｔ ｔｏｎ ｏ ｄｅ ｍ ｇ ｏ ｅ ｓｎｇ Ｓ ｓ ｅ ｂ ｓ ｄ ｏ ｒ ｃＳｈｏ ｗ
研究 ， 当前主要的研究 内容是视频图像的实时性处 理及 相关 的 图像 识 别 问题 。然 而 图像 识 别 及 图像 的其 它处理 算法 都 必 须 首 先 从视 频 序 列 中实 时 的
捕 捉 出需 要 的各帧 图像 ， 然后 才 能对 图像进行 运 动 目标检测 、 征提取 、 式识 别等 操作 。 特 模
三种 基本 类 型 ， 源过 滤 器 （ｏｒｅＦｌ ｒ 、 换 过 滤 Ｓｕｃ ｉｅ）变 ｔ
器 （ ｒ ｓ ｒ ｉｅ） 渲 染 过 滤 器 （ ｅ ｄ ｒ ｇＦｌ Ｔ ａ ｆ ｍ Ｆｌ ｒ 及 ｎｏ ｔ Ｒ ｎ ｅｉ ｉ ｎ —
编程 接 口。它给 出 了 一种 全 新 的多 媒 体 数据 处 理 模型 ， 并封装 了采 集 、 压缩 和解 压缩 等一 系列算 法 ， 为视 频监控 、 频会议 等 多媒体 应 用 系统 的开 发提 视
洛 阳 ４ １０ ） （ 州 大 学 物 理 工 程 学 院 郑 州 ７ ０３ 郑 ’ ４０５ ） ５０ ２
（ 口师 范学 院” 周 口 ４ ６０ ） 周 ６０ ０
摘
过程。
要
文章对 Ｄｒ ｔｈｗ技术作 了概括介绍 ， ｉ ｃＳｏ ｅ 并给 出了一种 通用 的视 频 图像处理 系统 的 Ｄｒｃ ｈｗ应 用软 件实 现 ｉ ｔｏ ｅＳ
Ｄ ｒｅ ｈｗ就是 一种 基 于 Ｃ Ｍ 技 术 的 多媒 体 ｉ ｔｏ ｅＳ Ｏ

我们知道目前很多工业相机的图像数据采集都是基于DirectShow的，常见的有映美精等。

DirectShow是微软公司提供的一套在Windows平台上进行流媒体处理的开发包，与DirectX开发包一起发布。

DirectShow为多媒体流的捕捉和回放提供了强有力的支持。

运用DirectShow，我们可以很方便地从支持WDM驱动模型的采集卡上捕获数据，并且进行相应的后期处理乃至存储到文件中。

它广泛地支持各种媒体格式，包括Asf、Mpeg、Avi、Dv、Mp3、Wave等等，使得多媒体数据的回放变得轻而易举。

另外，DirectShow还集成了DirectX其它部分（比如DirectDraw、DirectSound）的技术，直接支持DVD的播放，视频的非线性编辑，以及与数字摄像机的数据交换。

更值得一提的是，DirectShow提供的是一种开放式的开发环境，我们可以根据自己的需要定制自己的组件。

笔者使用visual studio 2005 来开发了基于DirectShow的视频捕获软件，并用开发的软件对映美精相机进行了测试。

本软件不但可以实现对相机的视频捕获，而且还可以抓取图像帧。

软件运行时自动搜索所连接的相机，预览后可以对相机参数进行设置。

下面是软件的主界面。

预览视频后可以对视频格式和图像参数进行设置。

开始预览时，捕获的视频是黑白的，我们将颜色空间设置为UYVY即可捕获彩色视频。

下面是捕获的一帧图像，图像质量虽然没有映美精自带的软件效果好，但已经实现了所需各项基本功能，接下来的工作将会进一步提高软件性能。

另外我们还可以捕获视频，点击“捕获视频”按钮，输入要保持的文件名，注意要以.avi后缀结尾，点确定就开始捕获视频。

从我们开发的软件可以看到，映美精的相机能够很好的支持DirectShow的驱动，我们的软件对映美精相机的识别是如此的容易。

接下来我们将继续开发基于其它驱动的图像捕获软件，为最终实现在一个软件中识别各种相机而努力。

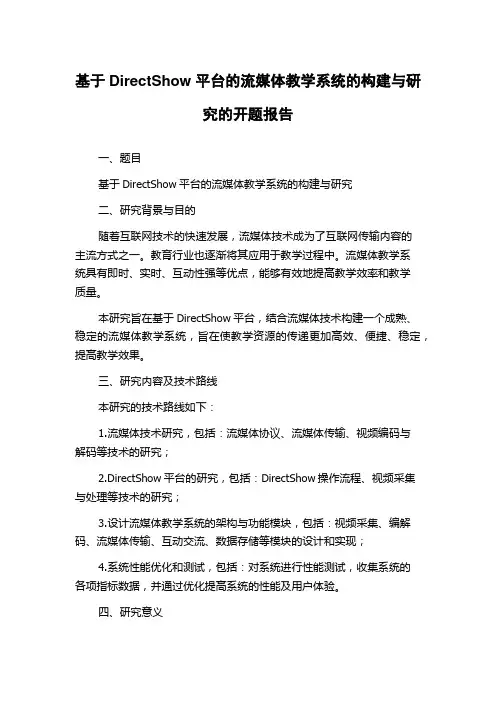

基于DirectShow平台的流媒体教学系统的构建与研究的开题报告一、题目基于DirectShow平台的流媒体教学系统的构建与研究二、研究背景与目的随着互联网技术的快速发展，流媒体技术成为了互联网传输内容的主流方式之一。

教育行业也逐渐将其应用于教学过程中。

流媒体教学系统具有即时、实时、互动性强等优点，能够有效地提高教学效率和教学质量。

本研究旨在基于DirectShow平台，结合流媒体技术构建一个成熟、稳定的流媒体教学系统，旨在使教学资源的传递更加高效、便捷、稳定，提高教学效果。

三、研究内容及技术路线本研究的技术路线如下：1.流媒体技术研究，包括：流媒体协议、流媒体传输、视频编码与解码等技术的研究；2.DirectShow平台的研究，包括：DirectShow操作流程、视频采集与处理等技术的研究；3.设计流媒体教学系统的架构与功能模块，包括：视频采集、编解码、流媒体传输、互动交流、数据存储等模块的设计和实现；4.系统性能优化和测试，包括：对系统进行性能测试，收集系统的各项指标数据，并通过优化提高系统的性能及用户体验。

四、研究意义本研究将能够提高教育行业人员在教学中利用流媒体技术的能力，设计并构建一个高效、稳定的流媒体教学系统，提高教学效率和教育质量。

同时，通过对流媒体技术和DirectShow平台的研究，可以推进相关技术的发展，填补相关领域的空白。

五、研究方法本研究主要采用文献调研、市场调查、实验研究和系统设计等方法，通过实验测试和数据分析，对系统进行性能优化和测试，最终得出结论和优化方案。

六、预期成果基于DirectShow平台的流媒体教学系统，并对其进行性能测试和优化。

七、研究进度安排第一年：1.研究流媒体技术；2.研究DirectShow平台；3.教学系统架构与模块设计。

第二年：1.系统功能模块的实现；2.系统性能优化和测试。

第三年：1.对系统进行性能测试和数据分析；2.撰写论文并提交答辩。

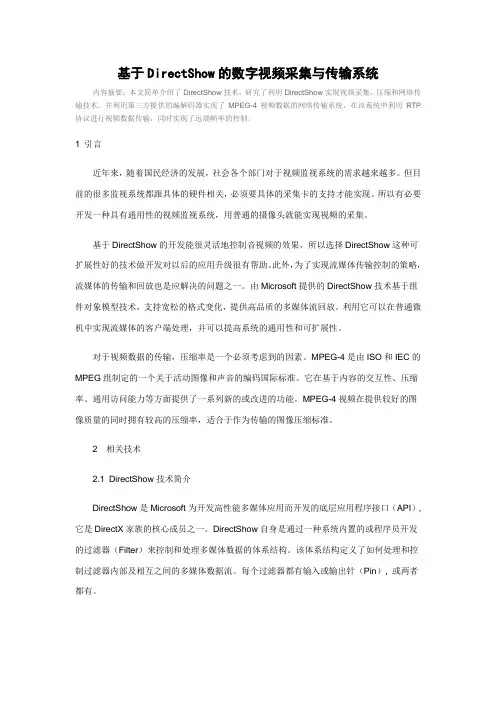

基于DirectShow的数字视频采集与传输系统内容摘要：本文简单介绍了DirectShow技术，研究了利用DirectShow实现视频采集、压缩和网络传输技术。

并利用第三方提供的编解码器实现了MPEG-4视频数据的网络传输系统，在该系统中利用RTP 协议进行视频数据传输，同时实现了远端帧率的控制。

1 引言近年来，随着国民经济的发展，社会各个部门对于视频监视系统的需求越来越多。

但目前的很多监视系统都跟具体的硬件相关，必须要具体的采集卡的支持才能实现。

所以有必要开发一种具有通用性的视频监视系统，用普通的摄像头就能实现视频的采集。

基于DirectShow的开发能很灵活地控制音视频的效果，所以选择DirectShow这种可扩展性好的技术做开发对以后的应用升级很有帮助。

此外，为了实现流媒体传输控制的策略，流媒体的传输和回放也是应解决的问题之一。

由Microsoft提供的DirectShow技术基于组件对象模型技术，支持宽松的格式变化，提供高品质的多媒体流回放。

利用它可以在普通微机中实现流媒体的客户端处理，并可以提高系统的通用性和可扩展性。

对于视频数据的传输，压缩率是一个必须考虑到的因素。

MPEG-4是由ISO和IEC的MPEG组制定的一个关于活动图像和声音的编码国际标准。

它在基于内容的交互性、压缩率、通用访问能力等方面提供了一系列新的或改进的功能。

MPEG-4视频在提供较好的图像质量的同时拥有较高的压缩率，适合于作为传输的图像压缩标准。

2相关技术2.1 DirectShow技术简介DirectShow是Microsoft为开发高性能多媒体应用而开发的底层应用程序接口（API）,它是DirectX家族的核心成员之一。

DirectShow自身是通过一种系统内置的或程序员开发的过滤器（Filter）来控制和处理多媒体数据的体系结构。

该体系结构定义了如何处理和控制过滤器内部及相互之间的多媒体数据流。

每个过滤器都有输入或输出针（Pin）, 或两者都有。

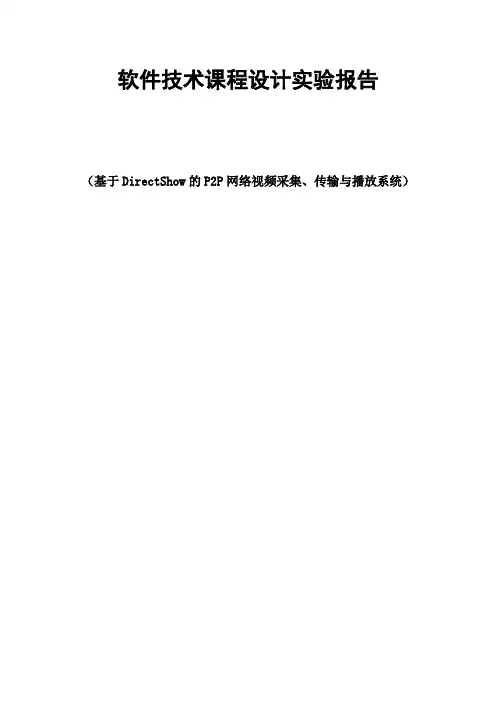

软件技术课程设计实验报告（基于DirectShow的P2P网络视频采集、传输与播放系统）一.概述DirectShow是一个windows平台上的流媒体框架，提供了高质量的多媒体流采集和回放功能。

它支持多种多样的媒体文件格式，包括ASF、MPEG、AVI、MP3和WAV文件。

同时DirectShow支持使用WDM驱动或早期的VFW驱动来进行多媒体流的采集。

DirectShow整合了其它的DirectX技术，能自动地侦测并使用可利用的音视频硬件加速，也能支持没有硬件加速的系统。

DirectShow大大简化了媒体回放、格式转换和采集工作。

但与此同时，它也为用户自定义的解决方案提供了底层流控制框架，从而使用户可以自行创建支持新的文件格式或其它用途的DirectShow组件。

DirectShow的主要功能是提供对多媒体流的捉捕与回放。

这种多媒体流既可以来自本地磁盘文件，也可以来自网络上的远程服务器。

也就是说，它提供了一种“在线播放”的功能，在远程数据尚未完全传输到本地机器上的同时，本地应用程序可不必等待数据完全传输完毕再进行播放，可以一边传输，一边播放。

这就为网络化的视频采集数据的实时解码显示提供一个方便的开发平台。

点对点技术（peer-to-peer，简称P2P）又称对等互联网络技术，是一种网络新技术，依赖网络中参与者的计算能力和带宽，而不是把依赖都聚集在较少的几台服务器上。

P2P网络通常用于通过连接来连接节点。

这类网络可以用于多种用途，各种文件共享软件已经得到了广泛的使用。

P2P技术也被使用在类似VoIP等实时媒体业务的数据通信中。

二.需求分析2.1 开发要求1.熟悉、掌握vs2010开发工具，以及DirectShow SDK9.0软件开发包。

2.熟悉了解Socket网络编程；3.开发基于DirectShow的应用软件，要求能够完成P2P的网络视频采集、视频传输、视频播放的功能。

4.基本功能：实现采集视频、传输视频、实现异地播放采集视频。

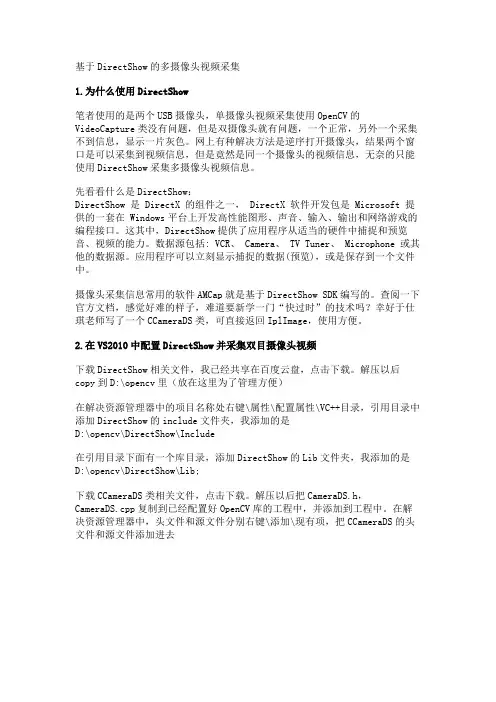

基于DirectShow的多摄像头视频采集1.为什么使用DirectShow笔者使用的是两个USB摄像头，单摄像头视频采集使用OpenCV的VideoCapture类没有问题，但是双摄像头就有问题，一个正常，另外一个采集不到信息，显示一片灰色。

网上有种解决方法是逆序打开摄像头，结果两个窗口是可以采集到视频信息，但是竟然是同一个摄像头的视频信息，无奈的只能使用DirectShow采集多摄像头视频信息。

先看看什么是DirectShow：DirectShow 是 DirectX 的组件之一， DirectX 软件开发包是 Microsoft 提供的一套在 Windows平台上开发高性能图形、声音、输入、输出和网络游戏的编程接口。

这其中，DirectShow提供了应用程序从适当的硬件中捕捉和预览音、视频的能力。

数据源包括: VCR、 Camera、 TV Tuner、 Microphone 或其他的数据源。

应用程序可以立刻显示捕捉的数据(预览)，或是保存到一个文件中。

摄像头采集信息常用的软件AMCap就是基于DirectShow SDK编写的。

查阅一下官方文档，感觉好难的样子，难道要新学一门“快过时”的技术吗？幸好于仕琪老师写了一个CCameraDS类，可直接返回IplImage，使用方便。

2.在VS2010中配置DirectShow并采集双目摄像头视频下载DirectShow相关文件，我已经共享在百度云盘，点击下载。

解压以后copy到D:\opencv里（放在这里为了管理方便）在解决资源管理器中的项目名称处右键\属性\配置属性\VC++目录，引用目录中添加DirectShow的include文件夹，我添加的是D:\opencv\DirectShow\Include在引用目录下面有一个库目录，添加DirectShow的Lib文件夹，我添加的是D:\opencv\DirectShow\Lib;下载CCameraDS类相关文件，点击下载。

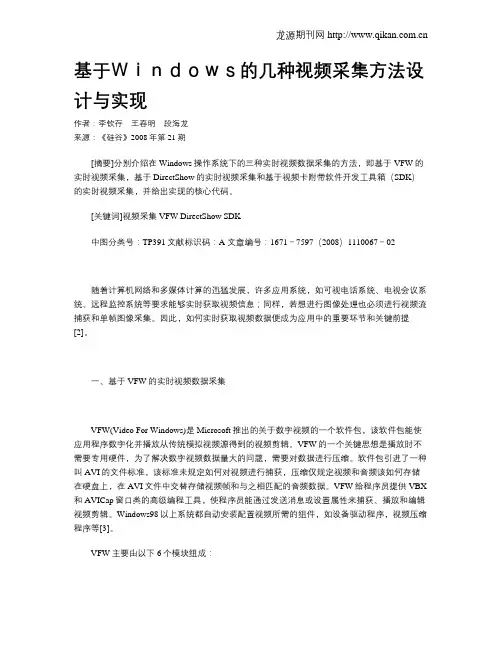

基于Ｗｉｎｄｏｗｓ的几种视频采集方法设计与实现作者：李钦存王春明段海龙来源：《硅谷》2008年第21期[摘要]分别介绍在Windows操作系统下的三种实时视频数据采集的方法，即基于VFW的实时视频采集，基于DirectShow的实时视频采集和基于视频卡附带软件开发工具箱（SDK）的实时视频采集，并给出实现的核心代码。

[关键词]视频采集 VFW DirectShow SDK中图分类号：TP391文献标识码：A 文章编号：1671－7597（2008）1110067－02随着计算机网络和多媒体计算的迅猛发展，许多应用系统，如可视电话系统、电视会议系统、远程监控系统等要求能够实时获取视频信息；同样，若想进行图像处理也必须进行视频流捕获和单帧图像采集。

因此，如何实时获取视频数据便成为应用中的重要环节和关键前提[2]。

一、基于VFW的实时视频数据采集VFW(Video For Windows)是Microsoft推出的关于数字视频的一个软件包，该软件包能使应用程序数字化并播放从传统模拟视频源得到的视频剪辑。

VFW的一个关键思想是播放时不需要专用硬件，为了解决数字视频数据量大的问题，需要对数据进行压缩。

软件包引进了一种叫AVI的文件标准，该标准未规定如何对视频进行捕获，压缩仅规定视频和音频该如何存储在硬盘上，在AVI文件中交替存储视频帧和与之相匹配的音频数据。

VFW给程序员提供VBX 和AVICap窗口类的高级编程工具，使程序员能通过发送消息或设置属性来捕获、播放和编辑视频剪辑。

Windows98以上系统都自动安装配置视频所需的组件，如设备驱动程序，视频压缩程序等[3]。

VFW主要由以下6个模块组成：AVICAP.DLL: 处理视频捕获，为AVI文件输入输出和视频、音频设备驱动程序提供一个编程接口。

MSVIDEO.DLL: 用DrawDib函数处理屏幕上的视频操作。

MCIAVI.DRV: 包含对VFW的MCI命令的解释器。

基于DirectShow的无线音视频采集与传输系统的研究
摘要：文中，针对基于3g无线网络的视频会议系统的应用,采用directshow架构，设计音视频数据的采集、编码、网络传输、解码及回放的解决方案，并根据rtp/rtcp协议原理，实现音视频的同步实时传输。在此基础上实现了无线音视频采集与传输系统。关键词：directshow音视频采集rtp/rtc实时传输中图分类号：tp391文献标识码：a文章编号：1007-9416(2011)12-0044-021、引言在信息时代，伴随着视频处理,数字信息存储技术的不断发展,视频会议系统越来越受到人们的青睐。近些年来，基于3g的无线视频会议系统在视频会议系统中更是倍受人们的关注。由于视频信号所包含的信息量大，传输网络所需的带宽也很大，因此需要对采集的视频进行压缩，然后通过网络进行实时传输。本文采用directshow实现音视频采集、压缩以及基于rtp/rtcp协议的无线网络传输，视频压缩采用h.264标准，rtp/rtcp保证音视频实时同步，以此实现无线视频会议系统。2、基本原理2.1 directshow技术directshow是microsoft为了能够简单、有效地进行流媒体处理而推出的一个基于windows平台的流媒体处理开发包。它对流媒体的捕捉、回放提供了强大的支持，使用它还可以在基于wdm(windows device modal)驱动的各种采集卡上进行数据捕捉。基于它的优点我们采用directshow进行视频采集。directshow主要由过滤器图表（filter graph）构成，过滤器图表中包含了各种filter，这些filter能够按一定顺序连接在一起，构成一条流水线，最后交由filter graph manager统一控制。过滤器根据功能不同分为三类[1]:(1)源过滤器(source filter)，它引入数据到过滤器图表中，数据来源可以是文件、网络、照相机等。获取的数据传输至下一级过滤器。(2)变换过滤器(transform filters)，主要负责数据的格式转换。(3)渲染过滤器(rendering filter)，渲染过滤器在过滤器图表里处于最后一级，它们接收数据并把数据提交给外设。2.2视频采集的实现directshow采用wdm驱动模型进行视频捕捉。wdm是纯32位模型,对于不同的设备具有统一的结构,最重要的是directshow与wdm的紧密结合,在系统核心提供了基于wdm的驱动程序的过滤器和接口,大大提高了视频捕获的速度和质量。由于directshow对视频捕获、回放提供了强大的支持,大大增强了系统对不同硬件的通用性和适应性。因此,在directshow开发环境中,通过wdm视频采集过滤器(wdm video capture filter)可以非常简便地对基于wdm驱动的采集卡采集进来的视频数据进行捕捉。基于wdm的采集设备有很多种，本视频采集系统采用的是usb2.0摄像头。视频信号经摄像头进入计算机，然后系统的软件部分通过摄像头的驱动程序来采集视频数据。2.3 rtp（real-time transport protocol）/rtcp (real-time transfer control protocol)协议rtp网络实时传输协议专门用于网络传输多媒体数据流,将需要发送的多媒体数据块（音视频）经过压缩编码后，先送给rtp封装成为rtp分组，rtp分组再装入下层协议运输层的udp用户数据报，然后再向下传递给ip层[2]。rtp协议的设计目的是通过提供实时数据传输中的时间戳信息和分组序列号字段，使接收方通过检测接收到的分组序列号来判断是否有分组丢失，并重新恢复发送时的分组顺序，从而达到使各数据流同步的功能。rtcp是与rtp配合使用的协议，rtp只包含rtp数据，而控制是由另一个不可分割的配套使用的rtcp协议提供的。rtcp协议有以下三个主要功能：(1)监视并反馈rtcp的服务质量；(2)保证传输媒体间的同步性；(3)对多播组中的成员进行标志。rtcp分组同rtp分组一样，也使用udp来传送，区别是rtcp并不对音频视频分组进行封装。由于rtcp的分组很短，因此在一个udp数据报中可以封装多个rtcp分组。被封装的rtcp分组可以周期性地在网上传送，它包含有发送端和接收端对服务质量的统计信息的报告（如已发送的分组数和字节数、分组丢失率、分组到达时间间隔的抖动等）。3、系统的结构设计本系统可用于视频会议直播。在发送端采用ip组播技术，这样可以降低网络上传输的信息包总量，从而减少网络拥塞和冲突的发生；在接收端，也可以通过设置接收缓冲来减少数据的抖动，提高质量。当会议开始时，会议发布者在服务器端，将摄像头和麦克风捕捉的音视频数据经压缩编码后通过3g无线网络发送出去，其他与会者使用移动终端加入该组后，在终端屏幕上播放经解码后的音视频，完成会议的参与。因此，该系统主要由以下几个模块构成，系统结构如图1所示。(1)音视频的采集和回放：采用directshow技术实现音视频数据的采集和回放。该方法基于com技术的优势，可以方便的对音视频数据进行采集，并且使采集到的数据播放流畅，图像稳定。(2)音频的编解码：采用具有开源库的g.729a标准对音频数据进行编码和解码。该标准数据压缩率高，复杂度低，时延小。(3)视频的编解码：采用具有开源库的h.264标准对视频数据进行编码和解码。该标准能提高网络适应能力，具有错误恢复能力。(4)同步处理、数据加密、网络传输、数据解密：采用rtp实时传输协议对音视频数据进行打包、封包传输、解包以保证数据的实时性，并采用rtcp实时传输控制协议提供传输qos监测和拥塞控制、媒体间同步等服务。4、系统的程序实现本系统由服务器端和移动终端两部分组成。服务器端pc基于windows xp平台，程序采用visual studio2005进行编写；移动终端为pocket pc，基于wince平台，程序也是采用visual studio2005进行编写。在开发前，要先安装visualstudio2005和directx 9.0b sdk，并对开发环境进行相应的配置，使其支持directshow的开发。系统中音视频的编解码部分采用的是va_g729a.lib和h264.lib开源库，打包、封包传输、解包部分使用开源的jrtplib.lib。由于wince操作系统提供了和桌面windows操作系统很接近的win32 api，大多数win32 api的函数在wince中都存在。因此，下面程序的实现是以pc平台下的visual studio2005为例，wince下的程序可以方便移植，但对于系统中采用的一些开源库要经过修改才能在wince环境下编译使用。(1)音频的采集和回放：使用directshow的系统设备枚举器枚举，找到我们想要创建的声卡对象。在本文中，我们采集生成一个wave文件，于是还需要加入一个wave dest filter和一个file write filter。static const guid clsid_wavdest ={0x3c78b8e2,0x6c4d,0x11d1,{0xad,0xe2,0x0,0x0,0xf8,0x75,0x4b,0x99}};//注册wavdest组件cocreateinstance(clsid_filtergraph,null,clsctx_inproc_server,iid_igraphbuilder,(void**)&pgraph);//创建filter graph manager实例pgraph->addfilter(psrc,l”capture”);//将capture filter加入filter graph中以实现音频采集”);//将wavdest filter加入filter graph中以实现在结束采集时，再在文件头位置插入一个wave格式的数据块pgraph->addfilter(pwrite,l”file writer”);//将file writer加入filter graph中(2)视频的采集和回放：使用directshow技术，选择视频画面的大小为176*144真彩色，每秒捕获30帧。cocreateinstance(clsid_filtergraph,null,clsctx_inproc_server,iid_igraphbuilder,(void**)&pgraph);//创建filter graph manager实例pgraph->addfilter(psrc,l”vsourcefilter”);//将vsource filter加入filter graph中以实现视频捕获pgraph->addfilter(prender,l”vrenderfilter”);//将vrender filter加入filter graph中以实现

基于VFW和Directshow的视频捕捉技术研究作者：高余胜来源：《知识文库》2018年第08期随着计算机技术的飞速发展越来越多的需求要软件来实现视频采集，而且也要获得较好的图像效果。

在这种情况下，Windows平台专门开发了满足这种需求的信息处理和集成技术，也为数字视频信息的实时捕捉提供了多种实现技术，其中主要有VFW技术和Directshow技术。

文章将主要介绍VFW和Directshow技术，并简要介绍了运用该技术实现视频捕捉的技术研究。

近年来Internet不断发展，人们希望通过网络可以传输更多的视频信息或者视频信号，而实现视频传输的核心问题便是多媒体信息的压缩及传输技术。

传统意义上的视频处理系统以模拟设备为主，其结构是一种单功能、单向、集总方式的信息采集系统，因此传统设备尽管发展到很高的水平，但其局限性依然存在，已无太大发展空间。

面对越来越高质量的需求，视频字数化的发展将是必由之路。

实时数字视频处理系统具有传统模拟处理系统无法比拟的优点，而且符合当前字数化、网络化和智能化的发展趋势，所以基于VFW和Directshow的视频捕捉技术的数字视频处理正在逐步取代传统视频处理技术并广泛应用于多媒体发展中。

1 VFW视频捕捉技术VFW（Video for Windows）即视窗操作系统下载视频是Microsoft公司为适应社会发展需求而推出的关于数字视频的一个软件开发包，而AVI（Audio VideoInterleave）文件标准是VFW技术的核心。

VFW的优势在于简单直观，能较快捷地运用回调函数、宏等函数完成实时的视频捕捉和单帧捕获并提供对视频源的控制。

此外，AVICap类能直接访问视频缓冲区，而不需要生成中间文件，实时性和效率较高。

实现VFW视频捕捉技术的流程可以设计为：创建视频捕获窗口、捕获窗口与视频捕获驱动链接、视频捕获参数的设置、设置捕获窗口的显示模式、注册系统回调函数、捕获图像到缓存或文件并进行相应处理、捕获结束。

实时图像采集系统的设计与实现引言随着数字多媒体技术的不断发展，数字图像处理技术被广泛应用于身份识别、电视会议、监控系统、工业检测等各种商用、民用及工业生产领域中。

这些数字图像处理系统中，一个共同的特点的就是数据量庞大，尤其是在图像帧率及分辨率要求比较高的场合下，以指纹识别系统为例，图像分辨率的高低直接影响系统的鲁棒性，一般来说，为了能够清晰的辨别指纹中的特征结构，指纹图像需要达到至少500DPI的分辨率。

通常，为了能够满足各类手指大小以及采集方式的要求，图像采集系统的尺寸都不可能做得太小（一般在2英寸以上），这就要求图像解析度至少达到1024×768，最好是1280×1024(1.3M)，如果要做到实时采集和处理（30F/s），数据量将达到1280×1024×30×8＝300Mbit/s。

伴随着超大规模集成电路和DSP处理技术的飞速发展，新的高速CPU和高性能DSP处理芯片不断推出市场，在这些技术的有力支持下，复杂的图像处理算法往往容易实现。

与此同时，图像数据采集部分由于缺乏专用芯片的支持，而且受限于系统总线带宽，已经成为数字图像系统中的主要瓶颈所在。

主流的图像采集方式目前数字图像采集主要采用两种方式：一种是以专用的数据采集卡，配合PC机的各种高速数据总线如PCI，USB2.0，firewire1394等采集数据。

PC机的优势是拥有大量的高速内存可以用作数据采集时的缓存，而且它的各种数据总线具有比较高的数据传输率，PCI总线的速率为32(Bit)×66＝2112Mbit/s，USB2.0的数据传输峰值可以达到480 Mbit/s，firewire也可以达到400Mbit/s的传输速率。

问题在于，PC机的体系结构决定了任何外设都只可能是从设备，只能请求总线资源，而不能主动占有。

在Windows(或是Linux)这些实时多任务操作系统的调度下，即使在系统不运行其它应用程序的情况下，系统时间片和系统资源也会被操作系统内核和各类外设分享。

编号毕业设计（论文）基于DirectShow的多媒体播放器设计与实现目录摘要 (I)Abstract (II)1 绪论 (1)1.1 课题研究的背景与意义 (1)1.2 课题国内外研究现状 (1)1.3 可行性分析 (2)1.3.1 技术可行性分析 (2)1.3.2 经济可行性分析 (2)1.3.3 管理可行性分析 (2)1.4 论文的主要内容及章节安排 (3)2 相关平台及开发技术简介 (3)2.1 Microsoft Visual C++ 2010概述 (3)2.1.1 MicosoftVisual C++ 2010特点 (3)2.1.2 MFC概述 (4)2.2 ADO访问数据库技术概述 (4)2.2.1 OLE DB和ADO简介 (4)2.2.2 ADO主要对象介绍 (5)2.2.3 VC++中使用ADO进行数据库开发的基本流程 (5)2.3 DirectShow核心技术 (5)2.3.1 DirectShow整体架构 (5)2.3.2 COM组件 (6)2.3.3 Filter概述及连接 (6)2.3.4 滤波器链表管理器 (7)2.3.5 滤波器链表中数据传输 (7)2.3.6 事件通知机制 (8)2.4 Skin++皮肤库概述 (9)2.4.1 Skin++简介 (9)2.4.2 Skin++特性 (9)3 系统需求分析 (9)3.1 系统业务需求 (9)3.2 系统数据需求 (10)3.3 功能需求 (10)3.4 非功能需求 (10)3.4.1 适应性 (10)3.4.2 安全性 (10)3.4.3 可靠性 (11)3.4.4 可扩充性 (11)3.4.5 可维护性 (11)3.4.6 可移植性 (11)4 多媒体播放器的设计 (11)4.1 系统功能设计 (11)4.1.1 媒体文件添加（数据输入） (11)4.1.2 媒体文件存储和显示（数据存储及显示） (12)4.1.3 媒体文件播放及控制（数据流传输、控制及输出） (12)4.2 系统结构设计 (12)4.3 系统数据库设计 (13)4.4 播放器滤波器链表结构设计 (13)4.5 DirectShow智能连接 (13)4.5.1 智能连接概述 (13)4.5.2 智能连接的实现 (14)5 多媒体播放器的实现 (14)5.1 基于DirectShow播放器的实现 (14)5.1.1 初始化COM (14)5.1.2 创建滤波器链表管理器 (15)5.1.3 智能连接建立滤波器链表 (15)5.2 DirectShow接口实现 (15)5.3 媒体文件信息存储实现 (15)5.3.1 数据库存储 (16)5.3.2 链表存储 (16)5.3.3 List列表显示 (17)5.4 播放控制功能的实现 (18)5.4.1 定位 (18)5.4.2 播放 (19)5.4.3 暂停、停止 (19)5.4.4 全屏 (19)5.4.5 截图 (20)5.4.6 静音控制 (20)5.4.7 速率控制 (21)5.4.8 上一个和下一个 (21)5.4.9 查找 (22)5.4.10 删除 (22)5.4.11 排行榜 (23)5.4.12 播放模式设置 (24)5.4.13 帮助 (24)5.4.14捕获本地摄像头 (25)5.5 歌词关联实现 (26)5.5.1 歌词构造原理概述 (26)5.5.2 获取歌词方法及过程 (27)5.5.3 遇到难点和问题 (27)5.6 用户管理功能实现 (28)5.6.1 用户注册 (28)5.6.2 用户登录 (29)5.6.3 用户使用系统整体流程 (29)5.7 播放JPG格式图片实现 (30)5.7.1 JPG格式图片缩放实现 (30)5.7.2 JPG格式图片的显示 (30)6 测试多媒体播放器实例及结论 (31)6.1 测试环境设计 (31)6.1.1 软件环境 (31)6.1.2 硬件环境 (32)6.2 测试用例设计 (32)6.3 测试结果分析 (33)6.3.1 多媒体播放器的主题界面 (33)6.3.2 多媒体播放器测试结果记录 (34)6.4 测试结论 (35)结束语 (35)致谢...................................................................................................... 错误！未定义书签。

DeviceFilter。

图1播放AVI文件的过滤器图管理器
图1中的箭头表示Filter链表中的数据流的方向。

在DirectShow 像上面的这样一个Filter链表我们称为Filter Graph。

一般分为下面几种类型。

(1)源过滤器(Source Filter):源过滤器引入数据到过滤器图中据来源可以是文件、网络、照相机等。

不同的源过滤器处理不同类型的数据源。

(2)变换过滤器(Transform Filter):变换过滤器的工作是获取输入
处理数据,并生成输出流。

变换过滤器对数据的处理包括编解码格式转换、压缩解压缩等。

(3)提交过滤器(Renderer Filter):提交过滤器在过滤器图里处于最后一级,它们接收数据并把数据提交给外设。

Filter有三种状态:运行、暂停、停止,Filter Graph中所有的
图2
具体功能实现
媒体播放器的定位接口的获取、全屏实现、音量控制和静音设置关键代码实例。

首先获取Filter Graph的各个控制接口,查询接口函数的代码如得到播放器控制接口、定位接口等CDXGraph::QueryInterfaces(void)
(mGraph)
HRESULT hr=NOERROR;
得到播放控制接口
|=mGraph->QueryInterface(IID_IMediaControl,
&mMediaControl);
得到媒体事件接口
能上相对于同类软件有一定优势。

图１　ＤｉｒｅｃｔＳｈｏｗ架构DirectShow系统使用一种叫做过滤器图表（FilterGraph）的结构模型，对整个多媒体数据流的处理过程进行统一管理，参与数据处理的功能模块叫做过滤器（Filter），每个Filter通过引脚（Pin）在Filter Graph中按照一定的顺序连接成一条“流水线”协同工作[3]。

依照功能来划分，Filter可以划分为三类：Source Filters、陶崇峻（1974-），男，辽宁丹东人，本科，网络工程师。

研究方向：信息安全、银行卡技术与风险。

图２　多路视频采集系统演示效果图３　系统结构TCHAR szCaptureFile[_MAX_PATH]; //捕获到文件的存储路径WORD wCapFileSize; //捕捉文件的大小IVideoWindow *pVW; //视频显示的指针，利用该指针将视频显示在界面上double FrameRate; //用户设定的帧速率，即每秒帧数int iNumVCapDevices; //现有视频捕捉设备数量BOOL fPreviewGraphBuilt; //是否已建立了预filter graph的布尔变量首先，需要在GraphEdit中添加视频捕捉器件，系统将捕捉器件的Filter添加到可视化界面中的方法是：h r=g c a p.p F g->A d d F i l t e r(g c a p.p V C a p,g c a p. wachFriendlyName);为了显示视频图像，需要一个视频预览的Filter，这样就添加了一个视频渲染器（Video Renderer）的Filter。

从图4中可以看出，每个Filter的框架上都内嵌了小矩形方块，这些小矩形方块就代表每个Filter的Pin，位于左边的是输入Pin，位于右边的是输出Pin。

若要让整个Filter链路运行起来，首先要把上游Filter的输出Pin与下游Filter的输入Pin连接起来，在连接的过程中，需要协商能够共同使用的多媒体格式，若没有相同的多媒体格式可用，连接将会出错[10]。
