市政工程给水管道规范要求的水力计算

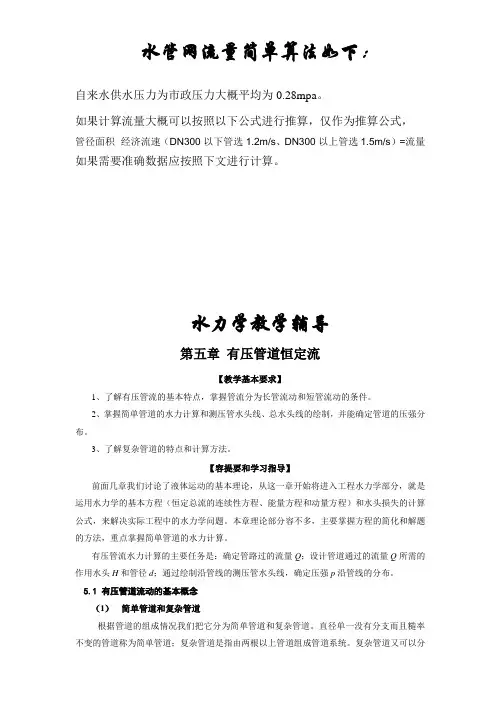

水管网流量简单算法如下：自来水供水压力为市政压力大概平均为0.28mpa。

如果计算流量大概可以按照以下公式进行推算，仅作为推算公式，管径面积×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s）=流量如果需要准确数据应按照下文进行计算。

水力学教学辅导第五章有压管道恒定流【教学基本要求】1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。

2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道的压强分布。

3、了解复杂管道的特点和计算方法。

【容提要和学习指导】前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。

本章理论部分容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。

有压管流水力计算的主要任务是：确定管路过的流量Q；设计管道通过的流量Q所需的作用水头H和管径d；通过绘制沿管线的测压管水头线，确定压强p沿管线的分布。

5.1 有压管道流动的基本概念（1）简单管道和复杂管道根据管道的组成情况我们把它分为简单管道和复杂管道。

直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。

复杂管道又可以分为串联管道、并联管道、分叉管道、沿程泄流管和管网。

（2） 短管和长管在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管：短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道；长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管道为，一般认为（ ）＜（5~10）h f %可以按长管计算。

需要注意的是：长管和长管不是完全按管道的长短来区分的。

将有压管道按长管计算，可以简化计算过程。

但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。

第2.2.1条 雨水设计流量按下式计算式中,Q=qψFQ--雨水设计流量(L/s)；q--设计暴雨强度(L/s.ha)；ψ--径流系数；F--汇水面积(ha)注：当有生产废水排入雨水管道时，应将其水量计算在内。

第2.2.2条 径流系数按下表采用。

平均径流系数可按加权平均计算。

径流系数ψ综合径流系数ψ第2.2.3条 设计暴雨强度(见专用表)第2.2.4条 雨水设计重现期：一般选用0.4~3a，重要干道、重要地区或短期积水即能引起较严重后果的地区，一般选用2~5a.第2.2.5条 设计降雨历时，按下式计算：t=t1+mt2式中，t--降雨历时（min)；t1--地面集水时间(min)，视距离长短、地形坡度和地面铺盖情况而定，一般采用5~15min；m--折减系数，暗管折减系数m=2，明渠折减系数m=1.2 ;t2--管渠内雨水流行时间(min)注：在陡坡地区，采用暗管时折减系数m=1.2~2.第2.3.1条 合流管道的总设计流量应按下式计算：第2.3.1条 合流管道的雨水重现期可适当高于同一情况下的雨水管道设计重现期。

第3.2.1条 排水管渠的流速，应按下式计算：V=(1/n) R2/3I1/2式中,V--流速 (m/s);R--水力半径(m);I--水力坡降;n--粗糙系数.第3.2.2条 管渠粗糙系数按下表选用:管渠粗糙系数 n第3.2.3条 排水管渠的最大设计充满度和超高，应遵守下列规定：一、污水管道应按不满流计算，其最大设计充满度应按下表采用。

最大设计充满度注：在计算污水管道充满度时，不包括淋浴或短时间内突然增加的污水量，但当管径小于或等于300mm时，应按满流复核.二、雨水管道和合流管道应按满流计算。

三、明渠超高不得小于0.2m。

第3.2.4条 排水管道的最大设计流速应遵守下列规定：一、金属管道为10m/s；二、非金属管道为5m/s；第3.2.6条 排水管渠的最小设计流速应遵守下列规定：一、污水管道在设计充满度下为0.6m/s；二、雨水管道和合流管道在满流时为0.75m/s；三、明渠为0.4m/s。

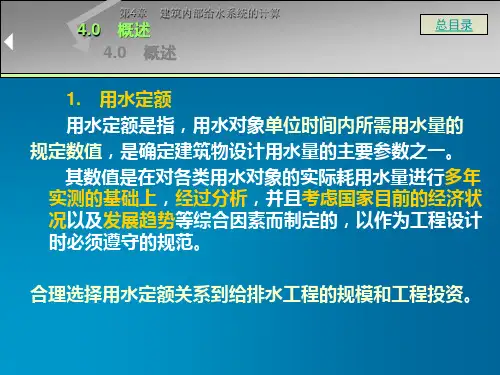

管道直饮水管网设计及工程实例二零壹壹年八月遵循规范1、建筑给排水设计规范2、管道直饮水系统技术规程3、室外给水设计规范4、饮用净水水质标准设计流量及设计管径——确定水站制水规模1、最高日用水量Qdmax=q*NQdmaxq---饮水定额，按规范选取N---用水人数饮水定额住宅、公寓：2~5L/人.d办公、教学楼：1~2L/人.d酒店、宾馆：2~3L/人.d体育馆、剧院等公共场所：0.2~0.5L/人.d设计流量及设计管径2、最大时用水量Qhmax ——确定市政管网供水管径Q hmax =Kh*Qdmax/TK h ---时变化系数，住宅可取2.5~4.0，公共建筑可取2.0~2.5T---用水时间，住宅、酒店为24h，办公楼、学校8-10h设计流量及设计管径3、瞬时高峰给水流量Qs ——确定小区室外及建筑物内部供水管道的管径根据规范中的概率公式查表计算。

详见规范。

直饮水龙头额定流量一般为40~60mL/s。

当n≤12时，按表6.0.3-1选取。

12＜n≤500时,按表6.0.3-2选取N＞500时，按规范公式6.0.3-2计算设计流量及设计管径4、管网回流流量qx ——确定小区室外及建筑物内部回水管道的管径，根据经验，设计中亦可按小于供水管管径1-2号确定。

（1）间歇回流q x =V/T1V——供回水管网总容量T1—设计回水时间，一般可取1~4小时（2）连续回流经验值，按供水流量的20%~30%计算供水方式设计供水方式1、变频调速供水系统供、回水共用一套水泵。

2、屋顶水箱重力式供水系统（设备房置于屋顶时），回水需要设水泵加压提升。

变频供水系统流量及扬程的计算及确定1、流量Q按瞬时高峰流量q s确定，可考虑1.1的安全系数，并按管网回流量校核。

2、扬程HH≥H1+H2+H3H1——最不利饮水点与净水箱最低水位的高程差H2——管路的全部水头损失（含泵损、管道沿程水头损失及局部水头损失），详见建筑给排水设计规范及设计手册。

给水系统计算范文1.水负荷计算水负荷是指建筑物所需的饮用水总量，通常以单位时间内的水量表示，如每小时水量、每天水量等。

水负荷计算是给水系统设计的基础，需要考虑以下几个方面：（1）用水设备：根据建筑物的类型和规模，确定用水设备的种类和数量，如洗手盆、马桶、淋浴等。

（2）用水量：根据用水设备的标准用水量，结合建筑物的使用情况，估算各时段的用水量。

（3）峰值水量：根据建筑物的使用峰值，确定给水系统所需的最大供水能力，以保证在峰值时段饮用水的充足供应。

2.管道尺寸计算管道尺寸计算是根据建筑物的用水需求和给水系统的流量要求，确定每段管道的尺寸。

为了保证水流的畅通和减少压力损失，管道尺寸的计算需要考虑以下几个因素：（1）流量：以每段管道的预计流量为基础，结合所选用的管材和管道长度，计算出管道的内径或外径。

（2）压力损失：根据管道长度、流量速度和摩擦系数等参数，计算出管道的压力损失，以确保给水系统的压力稳定。

（3）支管尺寸：根据主管道的流量和分支管流量的比例，确定分支管道的尺寸，以满足各个用水点的需求。

3.水泵计算水泵计算是根据给水系统的峰值水量需求，选择适当的水泵容量，以保证饮用水的供应压力。

水泵计算需要考虑以下几个因素：（1）水泵流量：根据给水系统的峰值水量需求，结合系统的压力要求，确定水泵的设计流量。

（2）水泵扬程：根据所选用的水泵类型、管道长度和高度差等参数，计算出水泵所需的扬程。

（3）水泵功率：根据水泵的设计流量和扬程，结合水泵的效率，计算出水泵所需的功率。

4.水箱容量计算水箱容量计算是为了满足建筑物的不同用水时段之间的供需平衡，减少水泵频繁启停的次数。

水箱容量的计算需要结合建筑物的用水情况和给水系统的运行要求，确定合适的水箱容量。

（1）供水时间：根据建筑物的用水时间表，确定不同用水时段的持续时间和峰值水量，以及水箱的供水时间。

（2）水箱容量：根据供水时间和系统的流量要求，结合水箱容量与水平面变化之间的关系，计算出水箱的容量。

水流量计算公式水管网流量简单算法如下：自来水供水压力为市政压力大概平均为0.28mpa。

如果计算流量大概可以按照以下公式进行推算，仅作为推算公式，管径面积×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s）=流量如果需要准确数据应按照下文进行计算。

水力学教学辅导第五章有压管道恒定流【教学基本要求】1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。

2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道内的压强分布。

3、了解复杂管道的特点和计算方法。

【内容提要和学习指导】前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。

本章理论部分内容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。

有压管流水力计算的主要任务是：确定管路中通过的流量Q ；设计管道通过的流量Q 所需的作用水头H 和管径d ；通过绘制沿管线的测压管水头线，确定压强p 沿管线的分布。

5.1 有压管道流动的基本概念（1） 简单管道和复杂管道根据管道的组成情况我们把它分为简单管道和复杂管道。

直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。

复杂管道又可以分为串联管道、并联管道、分叉管道、沿程泄流管和管网。

（2） 短管和长管在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管：短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道；长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管道为，一般认为（ ）＜（5~10）hf %可以按长管计算。

需要注意的是：长管和长管不是完全按管道的长短来区分的。

将有压管道按长管计算，可以简化计算过程。

但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。

路床（槽）整形-说明一、本章包括路床（槽）整形、路基盲沟、弹软基础处理、铺筑垫层料等子目。

二、路床（槽）整形项目的内容，包括平均厚度10cm以内的人工挖高填低、整平路床，使之形成设计要求的纵横坡度，并应经压路机碾压密实。

三、边沟成型，综合考虑了边沟挖土的土类和边沟两侧边坡培整面积所需的挖土、培土、修整边坡及余土抛出沟外的全过程所需人工。

边坡所出余土弃运路基50m以外。

四、混凝土滤管盲沟定额中不含滤管外滤层材料。

五、粉喷桩定额中，桩直径取定50cm。

路床（槽）整形-工程量计算规则1、道路工程路床（槽）碾压宽度应算至路牙外侧15cm。

道路基层-说明一、本章包括各种级配的多合土基层等子目。

二、石灰土基、多合土基、多层次铺筑时，其基础顶层需进行养生，养生期按七天考虑，其用水量已综合在顶层多合土养生定额内，使用时不得重复计算用水量。

三、多合土基层中各种材料是按常用的配合比编制的。

当设计配合比与定额不符时，有关的材料消耗量可以调整，但人工和机械台班的消耗不得调整。

调整的方法如下：多合土的配合比为重量比，干紧容重为D（由实验室测定），石灰：粉煤灰：土=14：30：56，定额体积为V，W石灰=D*V*14%+定额损耗；W粉煤灰=D*V*30%+定额损耗；W土=D*V*56%+定额损耗。

配合比中的石灰W石灰为熟石灰的重量，还应根据生熟石灰的块末比查附录中的表换算为生石灰的用量。

四、石灰土基层中的石灰均为生石灰的消耗量。

土为自然方用量。

五、本章中设有"每增减"的子目，适用于压实厚度20cm以内。

压实厚度在20cm以上应按两层结构层铺筑。

道路基层-工程量计算规则1．道路工程路基应算至路牙外侧15cm，若设计图纸已标明各结构层的宽度，则按设计图纸尺寸计算各结构层的数量，相应路床（槽）宽度应与路基地层宽度相同。

2．道路工程石灰土、多合土养生面积计算，按设计基层、顶层的面积计算。

3．道路基层计算不扣除各种井位所占的面积。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、工程概况：该大楼是一栋办公大楼，该建筑地下一层，地上十五层，高度为61.4米，地下室为设备用房，包括水泵、水池、空调机房、报警阀用房、汽车库、高低压配电室、变电室。

底层至十五层为办公室。

给水水源：本建筑物以城市给水管网作水源，建筑物北向有城市给水，管径DN500mm ，市政可提供水源280Kpa 。

排水条件：(1)城市排水管网为雨污分流排水系统。

(2)室外排水管网位于建筑物北向，排水管管径为ф500mm, 相对标高为了-2.0米, 雨水管径为ф1000mm，相对标高为-2.5米。

二、设计范围：本工种主要负责基地内建筑物室内给水系统、排水系统、消火栓系统、雨水系统、自动喷淋系统、水泵房大样、卫生间大样、管井大样、水池、水箱大样。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为32545.62，有效面积为建筑面积的60%，每人使用按6m2计，则办公人数为：32545.6×60%/6=3255，用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d＝50×3255／1000＝163 m3/day最大时用水量：Q h＝163×1.2／10＝20m3/hr(2) 消防用水量：室外消火栓用水量30/S，室内消火栓用水量40L/S，火灾延续时间2小时；自动喷水灭火系统：按中危险I级，Q=6×160×1.3/60=20.8L/S，考虑其他因素取25L/S，火灾延续时间1小时。

给排水工程设计计算书一．给水计算按照建筑给水排水设计规范（GB 50015-2003）（2009年版）进行计算 计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：(%)36002.01000•••=T N mK q U g hL式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率：(%))1(α110049.0ggc N N U +=式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）；αc -- 对应于不同U 0的系数；N g -- 计算管段的卫生器具给水当量总数；3:计算管段的设计秒流量：g g N U q ••=2.0式中：q g -- 计算管段的设计秒流量（L/s ）；U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数； 各楼层计算结果如下1. 市政给水系统（1-5层）各层用水点压力计算表2. 加压给水系统（6-11层）各楼层计算结果如下3. 加压给水系统（12-17层）各层用水点压力计算表二．排水计算采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法基本计算公式max α12.0q N q p p +=式中： q p -计算管段的排水设计秒流量（L/s ） N p -计算管段的卫生器具排水当量总数 q max -计算管段上最大一个卫生器具的排水流量（L/s ）α-根据建筑物用途而定的系数：1.5计算结果：1.卫生间污水系统：立管伸顶通气管，底层单独排出2.前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 5.70 1.88 1102 3 11.40 2.61 1103 4 17.10 2.74 1104 5 22.80 2.86 1105 6 28.50 2.96 1106 7 34.20 3.05 1107 8 39.90 3.14 1108 9 45.60 3.22 1109 10 51.30 3.29 11010 11 57.00 3.36 11011 12 62.70 3.43 11012 13 68.40 3.49 11013 14 74.10 3.55 11014 15 79.80 3.61 11015 16 85.50 3.66 11016 17 91.20 3.72 110 2.厨房废水系统：立管伸顶通气管，底层单独排出前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 1.00 0.33 1102 3 2.00 0.66 1103 4 3.00 0.99 1104 5 4.00 1.32 1105 6 5.00 1.65 1106 7 6.00 1.98 1107 8 7.00 2.31 1108 9 8.00 2.51 1109 10 9.00 2.54 11010 11 10.00 2.57 11011 12 11.00 2.60 11012 13 12.00 2.62 11013 14 13.00 2.65 11014 15 14.00 2.67 11015 16 15.00 2.70 11016 17 16.00 2.72 1103.阳台废水系统：立管伸顶通气管，底层单独排出前编 号 后编 号 当量 (Ng) 流量 (l/s) 管径 (DN) 充满度 h/D 流速 (m/s) 坡度 (m/m) 1 2 1.50 0.50 75 2 3 3.00 0.81 75 3 4 4.50 0.88 75 4 5 6.00 0.94 757 5 6 7.50 0.99 75 6 7 9.00 1.04 75 7 8 10.50 1.08 75 8 9 12.00 1.12 75 9 10 13.50 1.16 75 10 11 15.00 1.20 75 11 12 16.50 1.23 75 12 13 18.00 1.26 75 13 14 19.50 1.29 75 14 15 21.00 1.32 75 15 16 22.50 1.35 75 161724.001.3875三．消火栓计算消火栓系统计算（新规范）计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社） 基本计算公式1、最不利点消火栓流量：q xh BH q =式中：q xh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值） B -- 水枪水流特性系数H q -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH 2 O ） 2、最不利点消火栓压力：222++=++=Bq q L A H H h H xh xhd d sk q d xh 式中：H xh -- 消火栓栓口的最低水压(0.010MPa) h d --消防水带的水头损失(0.01MPa)h q -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa) A d -- 水带的比阻 L d -- 水带的长度(m)q xh -- 水枪喷嘴射出流量(L/s)B-水枪水流特性系数H sk -- 消火栓栓口水头损失，宜取0.02Mpa 3、次不利点消火栓压力：j f xh xh h h H H +++=层高最次式中：H 层高 -- 消火栓间隔的楼层高(m)H f+j -- 两个消火栓之间的沿程、局部水头损失(m) 4、次不利点消火栓流量：BL A H q d d xh xh 12次次+=（依据规范需要与水枪的额定流量进行比较，取较大值） 5、流速V ：2π4jxh D q v =式中：q xh -- 管段流量L/s D j -- 管道的计算内径（m ） 6、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） D j -- 管道的计算内径（m ） 7、沿程水头损失：L i h ×=沿程式中：L -- 管段长度m8、局部损失（采用当量长度法）：L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：麻织 水龙带长度：25m 水龙带直径：65mm 水枪喷嘴口径：19mm 充实水柱长度：17.5 m入口压力: 90.06 米水柱。

《给水排水管道工程》练习题一、填空1、合流制排水系统分为直排式合流制排水系统、截流式合流制排水系统和完全合流制排水系统三类。

P142、比流量分为长度比流量和面积比流量。

P693、管网核算条件包括消防时、事故时、最大传输时。

P864、水压试验按其目的分为强度试验和严密性试验两种。

P1035、给水用的阀门包括闸阀和蝶阀。

P1166、居民生活污水量定额，对给水排水系统完善的地区可按用水定额的90%计，一般地区可按用水定额的80%计。

P1257、每一设计管段的污水流量可能包括以下3种流量：本段流量、转输流量和集中流量。

P1308、排水管道平面图上，每一设计管段都应注明管段长度、设计管径和设计坡度。

P1459、雨水管道在街坊内部最小管径为200mm，在街道下最小管径为300mm。

P16410、我国多数城市一般采用截流倍数n0=3。

P18911、控制管道腐蚀的方法有调整水质、涂衬保护层和更换管道材料。

P22612、给水管网布置的两种基本形式：树状管网和环状管网。

P2013、污水管道的控制点是指在污水排水区域内，对管道系统的埋深起控制作用的点。

P3014、常用的管道基础有天然基础、砂基础和混凝土基础。

P10315、污水管道在街坊和厂区内的最小管径为200mm，在街道下的最小管径为300mm。

P13416、雨水管渠最小设计流速为0.75m/s，非金属管道最大设计流速为5m/s。

P16417、钢筋混凝土管口形式有承插式、企口式、平口式，顶管法施工中常用平口管。

P19818、雨水和合流管道最小管径300mm，最小设计坡度0.003。

P165二、判断1、水量调节设施包括泵站、清水池、水塔、高位水池。

（×）P62、巴甫洛夫斯基公式适用于较光滑的圆管满流紊流计算，主要用于给水管道水力计算。

（×）P373、总变化系数Kz是指一年中最大日污水量与平均日污水量的比值。

（×）P1264、暴雨强度是指单位时间内的平均降雨深度。

（1）排水现状项目区内的雨水主要通过✱路道路边沟、散排方式进行排放，就近排入现状排水沟渠。

项目区域内起点至终点地势程中间高两边低，道路范围内无河流，仅在起终点处分别有两条现状排水涵，主要承担项目区内现状雨污水的排放。

✱大道有排向✱市第二污水处理厂的一条DN800污水管道，新建道路污水可接入此管道，最终排入污水处理厂。

（2）排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。

（3）排水规划1）雨水规划根据场地地势及用地布局，片区内雨水收集后，雨水管道按分散、就近、自流的原则布置，前1.42公里雨水排向起点一条1.5×1.6m的横穿✱路的大沟，道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。

2）污水规划由于道路周边市政管网设施尚未完善，道路污水近期暂考虑与雨水排放至一处，待后期市政管网完善后再接入就近污水道。

根据场地地势及用地布局，道路前1.42公里污水汇合后排向✱路的一条1.5×1.6m的排水沟，待远期截污干管建成后接入✱第二污水处理厂。

道路后1.93公里污水排至✱大道DN800污水干管，最终汇入✱第二污水处理厂。

（4）基本设计参数1）最大控制设计流速：排水管道Vmax=5m/s。

2）最小设计流速：雨水管道和合流管道在满流时Vmin=0.75m/s。

3）雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表4）本工程排水管道均采用管顶平接。

（5）雨水系统1）雨水系统规划本次设计雨水管管道双侧布置在道路混合车道下，K0+000.00～K0+120.00段双侧布置DN600管，K0+120.00～K3+355.15段双侧布置DN800管，前1.42公里雨水汇合后使用DN1000管排向起点一条1.5×1.6m的横穿✱路的大沟，道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。

道路全线在交叉口处预留雨水支管，具体位置详见《排水平面图》。

一.工程量通用计量规则（一）给排水、采暖、燃气工程1、室内外界线划分1）给水管道：A.室内外界线：阀门或外墙皮1.5m；B。

与市政管道界线以水表井为界,无水表井者，以与市政管道碰头点为界。

2）排水管道：A.室内外以出户第一个排水检查井为界；B.室外管道与市政管道界线以与市政管道碰头井为界。

另设在高层建筑内的泵房间管道与本章界线,以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）.2、管道安装1）。

各种管道，均以设计施工说明材质按递增或递减步距分不同管材,均以施工图所示中心长度，以“m"为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）•另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数1。

3；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数1。

05，内浇外砌的定额人工乘以系数1.03.2）“卫生器具安装”的支管管道安装工程量计算规定（1）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）.（2）淋浴器的给水管道安装工程量计至阀门中心。

排水管道安装工程量计算规定（1）蹲式大便器安装:A、采用铸铁P存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。

B、采用陶瓷存水弯，管长算到楼地面。

（2）坐式大便器安装:管长计算到楼地面。

（3）立式小便器安装：只计算其水平管道长度，立管不计.（4）挂式小便器安装：管长计算到楼地面。

（5）扫除口安装：管长计算到楼地面。

（6）浴盆安装：管长计算到楼地面（扣除存水弯长度）.（7）排水栓安装：A、不带存水弯的，管长计算到楼地面。

B、带S存水弯的，管长计算到楼地面上0.1M；另计0.15M短管主材。

C、带P存水弯的，管长计算到P弯接口点。

（8）地漏安装:A、不带存水弯的，管长计算到楼地面下0.1M°B、带存水弯的，管长计算到楼地面下0.1M（扣除存水弯长度）.（9）洗脸盆、洗涤盆安装：A、S型存水弯的,算到楼上0.1M.B、P型存水弯的，算到P弯接口点。

液压计算图简单，清晰，易于查阅。

有关水力计算是根据新标准编制的。

适用于给排水工程，环境工程，房屋建设，水利水电工程，污水处理，市政管道，暖通空调等领域的规划设计，施工，管理和决策人员。

也可以作为工厂，矿业企业及相关高等学校的师生参考。

执行摘要水力计算图是给水排水工程设计中常用的水力计算图的集合。

内容包括供水工程用钢管，铸铁管和塑料管的水力计算表，圆形截面钢筋混凝土输水管的水力计算表，圆形，矩形，马蹄形和蛋形截面排水管道的水力计算图，梯形明渠水力计算图，热水管，钢塑复合管，蒸汽和压缩空气管的流量和压力损失计算表等。

为了充分发挥实用的设计功能并配合应用在计算机辅助设计方面，“液压计算表”配备了上述所有液压计算表的电子软件，可以通过计算机准确，方便，快速地检索，查询和计算。

目录1，给水管道水力计算1.钢管和铸铁管1.1计算公式1.2表格和说明1.3水力计算2.钢筋混凝土供水管2.1计算公式2.2水力计算3.塑料给水管3.1计算公式3.2准备和说明3.3水力计算2，排水道水力计算4.钢筋混凝土圆形排水管（全流量，n = 0.013）4.1计算公式4.2水力计算5.钢筋混凝土圆形排水管（非全流量，n = 0.014）5.1计算公式5.2水力计算图及说明6.矩形横截面沟槽（全流量，n = 0.013）6.1计算公式6.2水力计算7.矩形横截面沟槽（非全流量，n = 0.013）7.1计算公式7.2水力计算8.梯形截面明渠（n = 0.025，M = 1.5）8.1计算公式8.2水力计算图及说明9.马蹄形断面沟9.1马蹄形（I型）涵洞9.2马蹄形（II型）涵洞10.蛋形截面管10.1计算公式10.2蛋形管道水力计算图及其应用3，建筑给排水水力计算11.水煤气管和热水管11.1水煤气管11.2热水管12.建筑给水用钢塑复合管12.1计算公式12.2准备和使用说明12.3水力计算13.局部头部损失14.蒸汽和压缩空气管道的压力损失计算14.1计算公式14.2与压降计算有关的参数给排水工程快速设计手册水力计算图电子软件说明书。

一、给水工程规划（1）计算用水量单位用地指标法：通过各种用地的用水量指标乘以各种用地类型的用地面积得到各种用地的用水量，再将各种用地的用水量相加得到城市用水总量。

城市单位建设用地综合用水指标（万m3/万km2·日）本表为规划其最高日指标，并已包括管网漏水失水量。

城市居民生活用水量标准《城市居民生活用水量标准》GB/T50331-2002居住用地用水量指标（m3/ha·日）本表为规划其最高日指标。

其他用地用水量指标（m3/ha·日）1.沿海开发区城市综合用水量指标可根据实际情况酌情增加；2.本表指标为最高日指标。

日变化系数：K d=年最高日用水量/年平均日用水量；K d通常为1.1~1.5。

规划时，可参考如下值：特大城市1.1~1.3，大城市1.2~1.4，中等城市1.3~1.5，小城市1.4~1.8。

气温较高地区可选用上限值。

时变化系数：K h=最大日最大时用水量/最大日平均时用水量；K h通常为1.3~3.0，在房屋卫生器具和用水设备完善的地区取高值，相反取低值。

（2）布局给水设施和给水管网水厂：一般依据上位规划布置，周围应布置不小于10m绿化带。

水厂的用地指标按《城市给水工程规划规范》（GB50282-98）确定的指标控制；也可以参考《室外给水排水工程技术经济指标》确定，见下表。

根据经验，规模在20万m³/d以下的的水厂，每生产万吨水量的用地面积2700~3300m2，水量越小的水厂，单位水量用地面积越接近上限。

水厂用地控制指标加压泵站：位置应靠近用水集中地区，用地按规划给水规模确定，周围应布置不小于10m 绿化带。

干管：管径一般在200mm以上，平行干管间距为500~800m；沿规划道路布置，尽量避免在重要道路下敷设，多布置在高地。

支管：管线应遍布整个给水区内。

主要控制点标高：最小覆土深度在车行道下为0.7m，人行道下为0.6m；冰冻地区位于冰冻线以下深度为管径d=300~600mm时为0.75d，d＞600mm时为0.5d。
