齿轮齿条各项参数计算

齿轮齿条传动计算和选型齿轮齿条传动是机械传动的常见形式，应用广泛。

齿轮齿条传动的主要作用是传递转动力和扭矩，常用于齿轮箱、机床、升降机以及机器人等设备中。

本文将介绍齿轮和齿条的计算和选型。

一、齿轮的计算和选型1. 齿轮的基本参数齿轮的基本参数有模数、齿数、齿宽、齿廓等。

其中，模数是指公称齿高与齿数之比，也是测量齿轮大小的重要指标。

齿数的选择要考虑传动比、力度、传动效率等因素。

齿宽是指齿轮上齿的宽度，应根据传动功率和齿轮轴向长度决定。

齿廓是齿的截面形状，常见的有直齿、斜齿、渐开线齿等。

2. 齿轮的承载能力计算齿轮的承载能力是指齿轮能够承受的最大转矩。

计算齿轮承载能力时，需要考虑齿轮材料、模数、齿数、齿宽、齿廓等因素。

一般来说，齿轮的承载能力应该大于传动所需的扭矩，以保证传动的可靠性和安全性。

3. 齿轮的选型在进行齿轮选型时，应根据传动比、功率、齿轮材料、工作环境等因素进行综合考虑。

一般来说，传动比较大时，应选用斜齿轮；传动功率较大时，应选用韧性好、强度高的材料制作齿轮；在高温、潮湿等恶劣环境下，应选用耐腐蚀的齿轮材料。

二、齿条的计算和选型1. 齿条的基本参数齿条的基本参数有模数、齿数、齿高、齿距等。

齿条的模数应与齿轮相配合，齿数应根据所传动的齿轮数确定。

齿高是指齿条齿与齿沟之间的垂直距离，齿距是指齿条两相邻齿的中心距离，齿高和齿距的大小比决定了齿条的传动精度。

2. 齿条的承载能力计算齿条的承载能力应考虑齿条材料、模数、齿数、齿高、齿距、传动功率等因素。

一般来说，齿条的承载能力应不小于传动所需的扭矩，以保证传动的可靠性和安全性。

3. 齿条的选型齿条的选型应根据传动比、齿条材料、功率、工作环境等因素进行综合考虑。

一般来说，选用韧性好、强度高、耐磨损、耐腐蚀的材料制作齿条，以保证齿条的使用寿命和可靠性。

同时，应根据传动功率和齿条长度确定齿条的截面形状和尺寸。

在选用齿条时，还应注意与传动齿轮的配合，确保传动精度。

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C 是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。

4.747177275 2.237663809 6.984841084 1.116143015 1.049398846 2.165541861
6.258016213 0.939289488 2.120734657 8.342471878 11.41728343 1.817029544
1.11813398
4.55229322 2.473149777

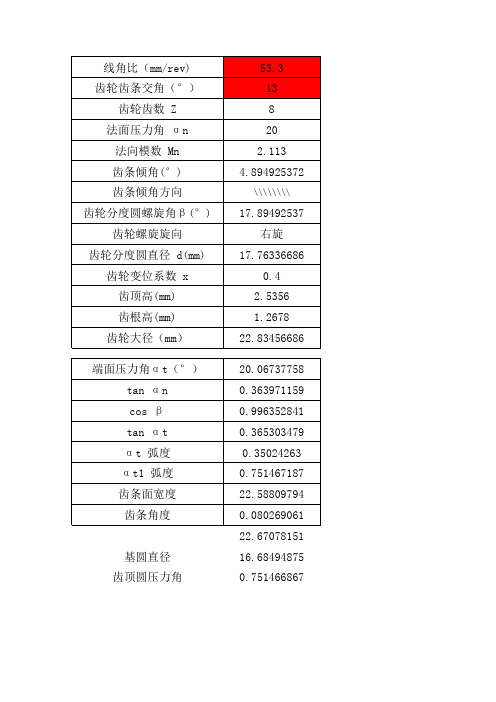

线角比（mm/rev) 齿轮齿条交角（°）
齿轮齿数 Z 法面压力角 αn
法向模数 Mn 齿条倾角(°) 齿条倾角方向 齿轮分度圆螺旋角β(°) 齿轮螺旋旋向 齿轮分度圆直径 d(mm) 齿轮变位系数 x 齿顶高(mm) 齿根高(mm) 齿轮大径（mm）
端面压力角αt（°） tan αn cos β tan αt αt 弧度 αt1 弧度
齿条面宽度 齿条角度
基圆直径 齿顶圆压力角
53.3 13 8 20
2.113 4.894925372
\\\\\\\\
17.89492537 右旋
17.76336686 0.4
2.5356 1.2678 22.83456686
20.06737758 0.363971159 0.996352841 0.365303479 0.35024263 0.751467187 22.58809794 0.080269061 22.67078151 16.68494875 0.751466867
齿轮齿条中心距（mm） 齿条直径（mm）
齿条啮合线距离齿条中心高度（mm） 齿条齿顶高(mm) 齿条齿根高(mm) 齿条齿数
18 28 8.273116572 1.613 2.3904 25
啮合线 L1 啮合线 L2 啮合线 L ຫໍສະໝຸດ 面重合度ε1 重合度ε2 重合度ε

齿轮齿条传动力计算公式
齿轮齿条传动力计算公式主要包括传动比和转动惯量两个部分。

传动比是指齿轮和齿条之间的速比，公式为：传动比 = 齿轮有效齿数/齿条齿数。

有了传动比，我们就可以根据齿轮和齿条的不同尺寸来计算出输出轴和输入轴之间的速比，即：输出轴转速/输入轴转速 = 传动比。

转动惯量是指齿轮和齿条组件的惯性，公式如下：转动惯量 = 齿轮转动惯量 + 齿条转动惯量。

以上信息仅供参考，如有需要，建议咨询机械设计工程师或查阅机械设计类书籍。

齿轮各参数计算公式13-1什么是分度圆？标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。

处的半径r 和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ？名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数）13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

标准齿轮模数齿数计算公式找对应表太不现实了！告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M432齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法CircularPitch（CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系:m=25.4/DPCP1/8模=25.4/DP8=3.1753.175/3.1416(π)=1.0106模1)什么是「模数」？模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有ＣＰ（周节：Circularpitch）与ＤＰ（径节：Diametralpitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2)什么是「分度圆直径」？分度圆直径是齿轮的基准直径。

齿条行程计算公式
设齿轮的模数为m，齿数为Z，齿条的螺距（即每个齿之间的间距）为P。

首先计算齿轮的圆周长C：
C=π*m*Z
然后计算齿条的行程距离L，即齿轮转动一个齿的距离：
L=C/Z
最后计算齿条的行程长度S，即齿轮转动n齿的距离：
S=L*n
其中，n为齿轮转动的齿数。

通过这个公式，我们可以方便地计算齿条的行程距离，可以用于机械传动系统、自动化设备等领域。

需要注意的是，在实际应用中，还需要考虑齿轮和齿条之间的间隙、啮合角等因素的影响，以便更准确地计算齿条机构的行程。

总结起来，齿条行程计算公式可以用以下公式表示：
S=(π*m*Z/Z)*n=π*m*n
其中，S为齿条的行程距离，m为齿轮的模数，Z为齿轮的齿数，n为齿轮转动的齿数。

这个公式简洁明了，并且易于理解和计算，可以满足大部分齿条行程计算的需求。

齿轮齿条计算公式
齿轮齿条计算公式是用于计算齿轮和齿条的一组公式。

齿轮齿条计算公式是由英国的科学家格林沃尔德（Greenwood）所提出的，早在1850年前后便有了初步的研究与探讨。

根据格林沃尔德（Greenwood）提出的齿轮齿条计算公式：
1、齿轮齿形参数：。

齿宽 b =（m/z）cosα 。

齿厚 h=（m/z）sinα 。

2、齿轮齿根半径：
齿根半径r=(mη/πz)cosα。

3、压力角：
压力角α=tan-1(βm/n)。

4、发动机中切面积：
S=mπz/n；
5、齿轮应力：
F=Fc/2；
6、轴形弹性模量：
G=E/2；
7、轴和齿圈弹性模量：
Gk=Ek/(1-Ek^2/G^2)；
8、转动惯量：
Jk=mπ^2/2；
9、齿圈直径：
Dk=d+(z/ln2)；
10、发动机中齿圈弹性模量：
Ek=E/2；
根据上述齿轮齿条计算公式，可以计算出齿轮和齿条的相关参数，从而为设计者提供更为准确的设计参数。

模数齿轮计算公式名称代号计算公式模数m m=p/n =d/z=da/（z+2）（d为分度圆直径，z为齿数）齿距P p= n m=t d/z齿数Z z=d/m=n d/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ n齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼ha ha=m=p/n齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2= n m/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1什么是分度圆？标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b= 40 mm ,试求此渐开线压力角：■ = 20°处的半径r和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数z i= 22、Z2= 98,小齿轮齿顶圆直径d ai= 240 mm ,大齿轮全齿高h=22.5 mm，试判断这两个齿轮能否正确啮合传动？13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为Z1= 19、Z2= 81,模数m= 5 mm，压力角«= 20°若将其安装成a'= 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2= 66,模数m = 3.5 mm ,压力角□= 20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d ai= 77.5 mm，齿数z1=29。

齿轮齿条传动过程中是怎么计算的齿轮齿条传动是一种常见的机械传动方式，广泛应用于各种机械装置中。

它通过齿轮齿条的啮合形成传动，将驱动力传递给被传动部分。

在设计和计算齿轮齿条传动时，需要考虑一系列参数和因素，包括齿轮模数、齿数、啮合角、压力角等。

本文将介绍齿轮齿条传动的计算方法和相关参数。

首先需要了解的是一些基本概念和术语：1. 齿轮模数（Module）：齿轮模数是指齿轮齿条传动中齿轮齿数与其分度圆直径的比值。

通常用符号m表示。

模数是确定齿轮尺寸和传动比的重要参数。

2. 齿数（Number of teeth）：齿数是指齿轮上齿的数量。

齿数通常用符号z表示。

3. 锥角（Pressure angle）：指齿轮齿条传动中齿轮齿面上法线与切线之间的夹角。

通常用符号α表示。

4. 圆周速度（Peripheral velocity）：指齿轮齿条传动中两个啮合齿轮分度圆上点的速度。

圆周速度是计算齿轮传动时的重要参数。

5. 啮合角（Pressure angle）：指两个啮合齿轮轴线的夹角。

通常用符号β表示。

1.齿轮模数的选择：根据传动比和工作条件选择合适的齿轮模数。

一般来说，齿轮模数越大，齿轮尺寸越大，传动能力越强。

2.齿轮齿数的确定：根据传动比和齿轮模数计算齿轮齿数。

一般情况下，齿数为整数。

3.齿轮副的选择：根据工作条件和传动要求选择合适的齿轮副类型，如直齿轮副、斜齿轮副、锥齿轮副等。

不同类型的齿轮副具有不同的应用特点和适用范围。

4.齿轮啮合角和压力角的计算：根据齿轮模数、齿数和齿轮副类型计算齿轮的啮合角和压力角。

这两个参数影响着齿轮传动的平稳性和传动效率。

5.齿轮啮合的计算：根据齿轮齿数、模数、啮合角等参数计算齿轮的几何尺寸，包括齿高、齿根径等。

6.齿轮传动的力学计算：根据预定的传动功率、转速和工作条件计算齿轮的传动力学参数，如转矩、齿轮强度等。

7.齿轮传动的动力学计算：根据齿轮的几何参数和运动条件进行动力学计算，包括速度、加速度、振动等。

各种齿轮参数计算公式大全齿轮是机器、仪器中使用最多的传动零件，齿轮是一个较复杂的几何体，对单个齿轮的齿廓加工误差国家标准规定了17种控制参数，根据齿轮使用要求的不同，对以上17个参数控制的要求也不同。

如何确定齿轮的精度等级以及依据其精度等级确定相关控制参数的公差值，是齿轮设计的关键所在。

齿轮的基本参数：齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆和分度圆。

（1）齿数：一个齿轮的轮齿总数叫齿数，用Z表示。

小齿轮的齿数可取为z1=20~40。

开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

（2）模数由于齿轮的分度圆直径 d 可由其周长 zp 确定，即d = zp/π。

为便于设计、计算、制造和检验，令p/π= m ，m 称为齿轮的模数，并已标准化。

它是决定齿轮大小的主要参数。

分度圆直径d=mZ，所以m=d/z。

(3)压力角α 即分度圆压力角，并规定其标准值为α=20°。

它是决定齿轮齿廓形状的主要参数。

分度圆直径d=mZ/cosβ压力角rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

在某些场合也有采用α＝14.5° 、15° 、22.50°及25°等情况。

(4)齿顶高系数和顶隙系数：h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。

为次引入了齿顶高系数和顶隙系数。

正常齿：h*a =1； C*=0.25 短齿：h*a =0.8； C*=0.3一对相互啮合的齿轮，模数、压力角必须相等。

标准齿轮的压力角（对单个齿轮而言即为齿形角）为20°齿轮参数计算公式大全：1. 内齿模数齿轮2. 直齿模数齿轮3. 斜齿模数齿轮4. 伞齿模数齿轮5. 变位模数齿轮6. 直齿径节齿轮7. 斜齿径节齿轮8. 齿条。

第四章 齿轮设计4.1 齿轮参数的选择[8]齿轮模数值取值为m=10，主动齿轮齿数为z=6，压力角取α=20°，齿轮螺旋角为β=12°，齿条齿数应根据转向轮达到的值来确定。

齿轮的转速为n=10r/min ，齿轮传动力矩２221Ｎm ⋅，转向器每天工作８小时，使用期限不低于５年． 主动小齿轮选用20MnCr5材料制造并经渗碳淬火，而齿条常采用45号钢或41Cr4制造并经高频淬火，表面硬度均应在56HRC 以上。

为减轻质量，壳体用铝合金压铸。

4.2 齿轮几何尺寸确定[2] 齿顶高 ha =()()mmh m n an n 25.47.015.2=+⨯=+*χ,ha=17齿根高 hf()()mmc h m n n an n 375.17.025.015.2=-+⨯=-+=**χ,hf=5.5齿高 h = ha+ hf =17+5.5=22.5分度圆直径 d =mz/cos β=mm337.1512cos 65.2=⨯d=61.348齿顶圆直径 da =d+2ha =61.348+2×17=95.348齿根圆直径 df =d-2hf =61.348-2×11基圆直径mmd d b 412.1420cos 337.15cos =⨯== α db=57.648法向齿厚为 5.2364.07.022tan 22⨯⎪⎭⎫⎝⎛⨯⨯+=⎪⎭⎫ ⎝⎛+=παχπn n n n m smm 593.4=×4=18.372端面齿厚为 5253.2367.0cos 7.022tan 222⨯⎪⎪⎭⎫ ⎝⎛⨯⨯+=⎪⎭⎫⎝⎛+=βπαχπt t t t m smm 275.5=×4=21.1分度圆直径与齿条运动速度的关系 d=60000v/πn1=⇒v 0.001m/s齿距 p=πm=3.14×10=31.4齿轮中心到齿条基准线距离 H=d/2+xm=37.674（7.0）4.3 齿根弯曲疲劳强度计算[11]4.3.1齿轮精度等级、材料及参数的选择（1） 由于转向器齿轮转速低，是一般的机械，故选择8级精度。

齿轮齿条传动设计计算完整版齿轮齿条传动设计计算 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1.选定齿轮类型、精度等级、材料级齿数1）选⽤直齿圆柱齿轮齿条传动。

2）速度不⾼，故选⽤7级精度（GB10095-88）。

3）材料选择。

由表10-1选择⼩齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。

4）选⼩齿轮齿数Z1=24，⼤齿轮齿数Z2=∞。

2.按齿⾯接触强度设计由设计计算公式进⾏计算，即d1t≥2.32√K t T1φdu+1u(Z E[σH])23(1)确定公式内的各计算数值1）试选载荷系数K t=。

2）计算⼩齿轮传递的转矩。

（预设齿轮模数m=8mm,直径d=160mm）T1=95.5×105P1n1=95.5×105×0.24247.96=2.908×105N?mm3) 由表10-7选齿宽系数φd=0.5。

4）由表10-6查得材料的弹性影响系数Z E=189.8MPa12。

5）由图10-21d按齿⾯硬度查得⼩齿轮的接触疲劳强度极限σHlim1=600MPa;齿条的接触疲劳强度极限σHlim2=550MPa。

6）由式10-13计算应⼒循环次数。

N1=60n1jL h=60×7.96×1×(2×0.08×200×4)=6.113×1047)由图10-19取接触疲劳寿命系数K HN1=1.7。

8）计算接触疲劳许⽤应⼒。

取失效概率为1%，安全系数S=1，由式（10-12）得[σH]1=K HN1σHlim1S=1.7×600MPa=1020MPa(2)计算1）试算⼩齿轮分度圆直径d t1,代⼊[σH]1。

d 1t ≥2.32√K t T 1φd u +1u (Z E [σH ])23=2.32√1.3×2.908×1050.5∞+1∞ (189.81020)23=68.89mm2）计算圆周速度v 。

齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角 ＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m ＝3.5 mm，压力角α＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。

齿轮齿条选型计算齿轮齿条计算选型(仅供参考)一、设计要求直线速度V=120m/min 、nmotor=4500rpm、加速时间200ms 、冲击因素系数fs=1.25(2000次/每小时)移动部件重量m=460Kg、摩擦系数µ=0.15、齿轮-齿条啮合系数η=95% 水平双边驱动工况按间歇工作制S5来计算，二、切向力计算及齿条选型(折算到单侧):加速度a=9.8m/s2摩擦系数µ=0.15效率:η=95%移动部件重量m=230Kg(折算到单侧)摩擦力 f=µmg=0.15*230*9.8=338N加速力 F加速=ma=230*9.8=2254N加速时总的驱动力F=(F加速+f)/η=2600N考虑冲击因素F总=F*fs* =2600*1.25=3250N(最大切向力) 根据alpha-rack&pinion 技术资料的数据:系统TP050、M3、Z=31、F2T=12442N(切向力)、T2B=500(加速扭矩)，系统TP025、M2、Z=40、F2T=5891N、T2B=250Nm 可选用alpha PREMUM(5级)模数3或模数2的齿条。

alpha PREMUM(5级)齿条齿间误差fp:0.003mm，累计误差Fp:0.012mm(500mm 长)。

三、小齿轮、齿轮箱选型1、小齿轮根据alpha-rack&pinion技术资料的数据选小齿轮为 M3、Z=31个齿，节圆半径R=49.35mm 选小齿轮为 M2、Z=40个齿，节圆半径R=42.45mm 2、齿轮箱a、 M3、Z=31个齿，节圆半径R=49.35mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*49.35/1000=160Nm (加速力矩)b、 M2、Z=40个齿，节圆半径R=42.45mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*42.45/1000=138Nm (加速力矩根据 alpha-rack&pinion 技术资料的数据M3、Z=31，T2B=500Nm (实际为T=160Nm)M2、Z=40，T2B=250Nm (实际为T=138Nm)3、速比电机的转速nmotor=4500rpm，直线速度V=120m/min，a、 M3、Z=31个齿，节圆半径R=49.35mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*49.35*3.14/1000)=387速比 I=nmotor/n2 = 4500/387=11，取I=10{I=10,R=49.35mm,n1=4500rpm ,V=(4500/10)*2*49.35*3.14/1000=139.5m/min}b、 M2、Z=40个齿，节圆半径R=42.45mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*42.45*3.14/1000)=450速比 I=nmotor/n2 = 4500/450=10{I=10,R=42.45mm,n1=4500rpm ,V=(4500/10)*2*42.45*3.14/1000= 128m/min}4、齿轮箱背隙与小齿轮-齿条间隙对传动系统定位精度的影响a、 M3、Z=31个齿，节圆半径R=49.35mm齿轮箱背隙/定位精度 =2R*3.14/360/60=2*49.35/360/60=0.014mm/arcminb、 M2、Z=40个齿，节圆半径R=42.45mm齿轮箱背隙引起的误差 =2R*3.14/360/60=2*42.45*3.14/360/60=0.012mm/arcmin c、小齿轮-齿条间隙小齿轮-齿条间隙调整为0.01mm+齿条齿间误差，0.01mm+0.003mm=0.013mm 齿条累计误差可通过校准仪消除d、传动系统定位精度1、M3、Z=31个齿，节圆半径R=49.35mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.014mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.014mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.027mm( 齿轮箱背隙1弧分)2、M2、Z=40个齿，节圆半径R=42.45mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.012mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.012mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.025mm( 齿轮箱背隙1弧分四、结论1、 M3、Z=31个齿，节圆半径R=49.35mm、齿轮箱TP050S /I=10V=140m/min，加速度5GG=(F2T*η/fs-µmg)/m/9.8=(12442*0.95/1.25-0.15*175*9.8)/9.8=5 定位精度小于0.03mm2、 M2、Z=40个齿，节圆半径R=42.45mm、齿轮箱TP025S/ I=10V=128m/min加速度2.5GG=(F2T*η/fs-µmg)/m/9.8=(5891*0.95/1.25-0.15*175*9.8)/9.8=2.5 定位精度小于0.03mm。

标准齿轮模数尺数通用计算公式齿轮的直径计算方法：齿顶圆直径=（齿数+2）×模数分度圆直径=齿数×模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34×3.5齿顶圆直径=（32+2）×4=136mm分度圆直径=32×4=128mm齿根圆直径=136-4.5×4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）×7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。

R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

齿轮与齿条配合参数【原创版】目录1.齿轮与齿条配合参数的概述2.齿轮与齿条配合参数的计算方法3.齿轮与齿条配合参数的选择原则4.齿轮与齿条配合参数对传动性能的影响5.结论正文一、齿轮与齿条配合参数的概述齿轮与齿条配合参数是指在齿轮和齿条的啮合过程中，为了确保啮合的稳定性、承载能力和传动精度，需要考虑的一系列参数。

这些参数包括齿数、模数、压力角、齿宽、齿高、齿根圆半径等。

在设计过程中，合理选择和计算这些参数至关重要。

二、齿轮与齿条配合参数的计算方法1.齿数：根据传动比和允许的齿跳，选择合适的齿数。

2.模数：模数是齿轮的一个重要参数，决定了齿轮的大小和形状。

一般根据传动扭矩、齿轮材料和齿面硬度等因素选择模数。

3.压力角：压力角是齿轮齿廓与齿根圆的夹角，一般选择标准值，如20°、25°等。

4.齿宽和齿高：根据齿轮的材料、热处理方式、加工方法等因素选择合适的齿宽和齿高。

5.齿根圆半径：根据齿轮的模数、压力角、齿数等因素计算得出。

三、齿轮与齿条配合参数的选择原则1.确保啮合稳定性：选择合适的齿数、模数、压力角等参数，使齿轮与齿条在传动过程中具有较好的稳定性。

2.考虑承载能力：根据传动扭矩、齿轮材料等因素选择合适的齿宽、齿高、齿根圆半径等参数，以提高齿轮与齿条的承载能力。

3.保证传动精度：选择合适的模数、压力角等参数，可以减小齿轮与齿条的齿跳和齿轮的径向跳动，从而提高传动精度。

4.考虑加工和装配误差：在参数选择时，要考虑到加工和装配误差，以保证齿轮与齿条在实际使用中的稳定性和可靠性。

四、齿轮与齿条配合参数对传动性能的影响1.齿数：齿数影响齿轮与齿条的传动比和扭矩传递能力。

2.模数：模数影响齿轮的大小、形状和承载能力。

3.压力角：压力角影响齿轮的齿面接触疲劳强度和齿轮的制造难易程度。

4.齿宽和齿高：齿宽和齿高影响齿轮的承载能力和传动精度。

5.齿根圆半径：齿根圆半径影响齿轮的强度和装配误差。
