卧式浓硫酸离心泵品牌及特点说明

LC系列高效烟气脱硫循环泵安装使用说明书注意□请仔细阅读本说明书，理解各项内容，以便能正确安装、运行、操作和保养维护等。

□本说明书应保存在实际最终使用人的手中。

□开车前必须重新调试泵的安装状态，并由泵生产产家确认□本产品技术规范可能发生变化，恕不另行通知。

襄樊五二五泵业有限公司公司简介襄樊五二五泵业有限公司原为中国兵器工业集团五二五厂所属企业，一九九九年九月改制为有限公司。

公司注册于襄樊（国家级）高新技术产业开发区。

湖北省高新技术企业，ISO9001质量体系认证企业，中国通用机械泵行业协会会员，中国磷肥、硫酸工业协会会员，中国化工装备总公司供货定点企业。

公司现有资产总额3000万元，员工200多名，专业技术人员50余人。

三十多年来我公司坚持自主开发和引进技术相结合，引进了法国公司的LC系列泵专有制造技术，并在引进技术的基础上，适应市场需求，自主开发了多种泵型。

公司生产的主要产品有：LC系列卧式离心泵、LC系列高效烟气脱硫循环泵、PLC系列立式离心泵、LC-T系列渣浆泵、PLC-T系列立式渣浆泵、LH系列重型渣浆泵、FYL系列悬臂立式离心泵、IHE系列化工流程泵、LB系列化工流程泵、IHZ系列化工自吸泵、HZ系列化工轴流泵、LHZ系列立式轴流泵、MECP系列混流泵、S型系列双吸泵、LSD系列高温浓硫酸泵以及截止阀、球阀等近两百种规格。

生产的材料有1Cr18Ni9Ti、304、304L、316、316L、Mo2Ti、904（UB-6）、C4、Cr30A、2605N、CD4MCu、DF2、MM-4、K合金、SS920、20＃合金、哈氏合金、蒙乃尔合金等二十多种。

产品广泛用于化工、化肥、冶金、矿山、火电、医药、造纸、污水处理等行业。

同时能根据用户的要求，提供大、中型不锈钢铸件和耐磨材料铸件，并承接来图加工制作。

主要技术装备：采用美国亚什兰工艺PEPSET树脂自硬砂造型生产线、采用中频炉熔炼，最大铸件重量可达吨、采用光谱分析仪和红外碳硫分析仪对钢水进行快速分析、热处理炉采用电子程序控制、泵的转子采用动平衡测试技术、符合ISO2548要求的B级精度的泵性能测试系统、采用计算机辅助设计。

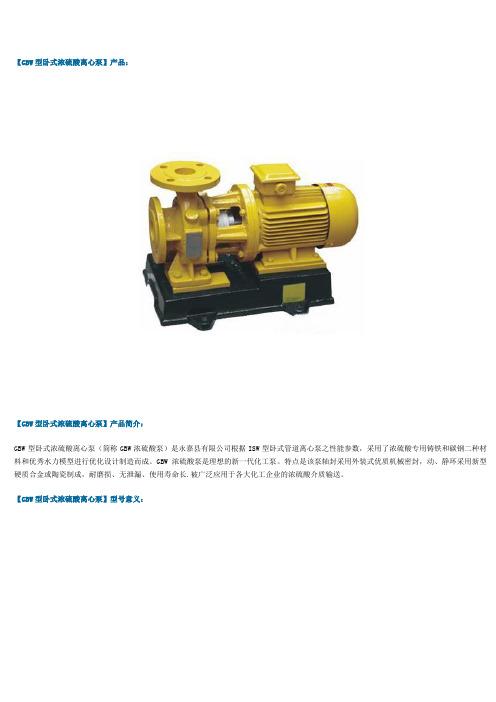

【GBW型卧式浓硫酸离心泵】产品：【GBW型卧式浓硫酸离心泵】产品简介：GBW型卧式浓硫酸离心泵（简称GBW浓硫酸泵）是永嘉县有限公司根据ISW型卧式管道离心泵之性能参数，采用了浓硫酸专用铸铁和碳钢二种材料和优秀水力模型进行优化设计制造而成。

GBW浓硫酸泵是理想的新一代化工泵。

特点是该泵轴封采用外装式优质机械密封，动、静环采用新型硬质合金或陶瓷制成，耐磨损、无泄漏、使用寿命长.被广泛应用于各大化工企业的浓硫酸介质输送。

【GBW型卧式浓硫酸离心泵】型号意义：【GBW型卧式浓硫酸离心泵】选材依据：GBW型卧式浓硫酸离心泵专用钢铁大量应用于80～100%的硫酸，温度可达60-80℃。

钢铁在这一浓度和温度范围的硫酸中，表面能产生保护性的硫酸铁膜层。

铸铁不适用于超过100%的发烟硫酸，可能是由于三氧化硫与铁中所含的硅反应，使铸铁变脆。

碳钢不适用于100～102％的发烟硫酸，超过102%的酸则又适用，温度限定约为60℃。

稀硫酸对钢铁的腐蚀很大，当酸浓度为47%左右时，腐蚀率达到最高值。

当酸浓度大于65%时，钢铁的腐蚀率显著降低。

但是在65～80%这一段浓度中，最好还是不使用钢铁，以用铅或其它耐稀酸材料更为安全。

硫酸浓度：80%～98% 专用铸铁使用温度：25℃～50℃硫酸浓度：80%～98% 专用碳钢使用温度：25℃～60℃【GBW型卧式浓硫酸离心泵】产品特点：1、运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

2、滴水不漏：该泵轴封采用外装式优质机械密封，动、静环采用新型碳化硅对碳化硅制成，耐腐蚀、耐磨损、无泄漏、使用寿命长。

3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

6、占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

长沙宏力水泵制造有限公司生产各类节能多级离心泵、节能中开泵、节能管道泵、节能化工泵、节能潜污泵、节能不锈钢多级泵自动供水设备等的专业生产厂家，同时为环保节能改造方面造诣之深广泛应用于矿山、电厂、冶金、化工、建筑、市政等行业。

公司年生产能力达3万多台/套，产品销售、技术改造、节能试验、网络覆盖全国，并出口到东南亚、印尼、越南等20多个国家和地区，深受广大用户欢迎，是我国南部多级泵生产的重要基地。

公司历年来被评为“重合同守信用单位”、“湖南名牌产品”等称号，被建设部授予“产品节能推广项目”，获得多项国家专利，并通过ISO9001：2008国际质量体系认证。

水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ 型单级离心泵系列产品，已列为国家专业标准和行业标准。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==杭碱泵说明书篇一：碱液泵说明书化学品安全技术说明书化学品名称：氢氧化钠第一部分：化学品名称化学品中文名称：液体氢氧化钠化学品英文名称： sodiun hydroxide 中文名称2：烧碱英文名称2： caustic soda生产企业中文名称：生产企业英文名称：企业地址：邮编：传真号码：企业应急电话：电子邮件：技术说明书编码：生效日期：201X.8.22国家应急电话：120，119，110第二部分：成分/组成信息有害物成分：氢氧化钠分子式： naoh 分子量： 40.01含量：液碱≥29% cas no. ： 1310-73-2 第三部分：危险性概述危险性类别：第8.2类碱性腐蚀品侵入途径：由呼吸道、消化道、皮肤侵入健康危害：本品有强烈刺激和腐蚀性。

粉尘刺激眼和呼吸道，腐蚀鼻中隔；皮肤和眼直接接触可引起灼伤；误服可造成消化道灼伤，粘膜糜烂、出血和休克。

环境危害：对水体可造成污染。

燃爆危险：本品不燃，具强腐蚀性、强刺激性，可致人体灼伤。

第四部分：急救措施皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗至少15分钟。

就医。

眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。

就医。

吸入：迅速脱离现场至空气新鲜处。

保持呼吸道通畅。

如呼吸困难，给输氧。

如呼吸停止，立即进行人工呼吸。

就医。

食入：用水漱口，给饮牛奶或蛋清。

就医。

第五部分：消防措施危险特性：与酸发生中和反应并放热。

遇潮时对铝、锌和锡有腐蚀性，并放出易燃易爆的氢气。

本品不会燃烧, 遇水和水蒸气大量放热, 形成腐蚀性溶液。

具有强腐蚀性。

有害燃烧产物：可能产生有害的毒性烟雾。

灭火方法：用水、砂土扑救，但须防止物品遇水产生飞溅，造成灼伤。

灭火注意事项及措施：消防员个体防护穿防酸碱工作服、戴耐酸碱手套。

卧式离心泵型号以下几款卧式离心泵型号供用户或设计院选型设计
【TSWA型卧式多级离心泵】型号意义：
TSWA型卧式多级离心泵价格
【CHLF型卧式不锈钢分段式多级泵】型号意义：
CHL CHLF CHLF(T)多级泵价格
【CHL型卧式轻型不锈钢多级泵（圆筒式）】型号意义：
CHL CHLF CHLF(T)多级泵价格
【D、DG型卧式多级离心泵】型号意义：
D、DG锅炉给水离心泵价格
【GBW型卧式浓硫酸离心泵】型号意义：
GBW型浓硫酸离心泵价格
【GC型卧式多级锅炉给水泵】型号意义：
GC型卧式多级锅炉给水泵价格
【PW型卧式污水泵】型号意义：
PW型铸铁污水泵价格
PWF型不锈钢耐腐蚀污水泵
【SOW型卧式中开蜗壳式双吸离心泵】型号意义：
S型、SH型中开式单级双吸离心泵价格。

离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列413 个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式，传动分为联轴器传动和皮带传动两种。

泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。

泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，水平中开式离心泵。

与单级单吸离心泵相比，效率高、流量大、扬程较高。

但体积大，比较笨重，一般用于固定作业。

适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。

LC系列高效烟气脱硫循环泵安装使用说明书襄樊五二五泵业有限公司公司简介襄樊五二五泵业有限公司原为中国兵器工业集团五二五厂所属企业，一九九九年九月改制为有限公司。

公司注册于襄樊（国家级）高新技术产业开发区湖北省高新技术企业，ISO9001 质量体系认证企业，中国通用机械泵行业协会会员，中国磷肥、硫酸工业协会会员，中国化工装备总公司供货定点企业。

公司现有资产总额3000 万元，员工200 多名，专业技术人员50 余人。

三十多年来我公司坚持自主开发和引进技术相结合，引进了法国公司的列泵专有制造技LC 系术，并在引进技术的基础上，适应市场需求，自主开发了多种泵型。

公司生产的主要产品有：LC 系列卧式离心泵、LC 系列高效烟气脱硫循环泵、PLC系列立式离心泵、LC-T系列渣浆泵、PLC-T系列立式渣浆泵、LH系列重型渣浆泵、FYL 系列悬臂立式离心泵、IHE 系列化工流程泵、LB 系列化工流程泵、IHZ 系列化工自吸泵、HZ系列化工轴流泵、LHZ系列立式轴流泵、MECP系列混流泵、S 型系列双吸泵、LSD系列高温浓硫酸泵以及截止阀、球阀等近两百种规格。

生产的材料有1Cr18Ni9Ti 、304、304L、316、316L、Mo2Ti、904（UB-6）、C4、Cr30A 、2605N、CD4MCu、DF2、MM-4、K 合金、SS920、20＃合金、哈氏合金、蒙乃尔合金等二十多种。

产品广泛用于化工、化肥、冶金、矿山、火电、医药、造纸、污水处理等行业。

同时能根据用户的要求，提供大、中型不锈钢铸件和耐磨材料铸件，并承接来图加工制作。

主要技术装备：采用美国亚什兰工艺PEP SET树脂自硬砂造型生产线、采用中频炉熔炼，最大铸件重量可达吨、采用光谱分析仪和红外碳硫分析仪对钢水进行快速分析、热处理炉采用电子程序控制、泵的转子采用动平衡测试技术、符合ISO2548 要求的B 级精度的泵性能测试系统、采用计算机辅助设计。

KQWH系列卧式化工泵的技术参数1、机构特点：○1：该系列泵为卧式，径向剖分，后开门的单级单吸涡壳式离心泵。

叶轮为封闭式结构，泵的蜗壳为轴向吸入、顶端；排出、地脚支撑结构。

○2:该泵在不移动泵体及进、出口的情况下拆卸转子部分，进行检修。

○3：该系列泵轴封采用内式、单端面、非平衡性机械密封。

2、型号说明：KQWH 100 - 200 A BKQWH :凯泉单级卧式化工泵100 ：泵的进出口直径为100mm200 : 泵的叶轮名义直径为200mmA : 泵的叶轮外径经过第一次切割B ：泵的叶轮外径经过第二次切割KQWHD ：凯泉低转速（相对于高速而言）单级卧式化工泵H: 指过流部分为不锈钢，W: 指卧式泵L :指立式泵3、轴封类型：机械密封可使用M3N或MG1橡胶波纹管机械密封。

4、过流部分材质：铸件材质为ZG1Cr13 或ZG1Cr18Ni9 。

泵轴材质为：2Cr13或1Cr18Ni9 。

5、KQWH 与KQWHD系列卧式化工泵的技术参数如下表：１KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ４０－１００６．３１２．５２９６００．５５ＫＱＷＨ４０－１００Ａ５．６１０２９６００．５５ＫＱＷＨ４０－１２５６．３２０２９６０１．１ＫＱＷＨ４０－１２５Ａ５．６１６２９６００．７５ＫＱＷＨ４０－１６０６．３３２２９６０２．２ＫＱＷＨ４０－１６０Ａ５．９２８２９６０１．５ＫＱＷＨ４０－１６０Ｂ５．５２４２９６０１．１ＫＱＷＨ４０－２００６．３５０２９６０４ＫＱＷＨ４０－２００Ａ５．９４４２９６０３ＫＱＷＨ４０－２００Ｂ５．３３６２９６０２．２ＫＱＷＨ４０－２５０６．３８０２９６０７．５ＫＱＷＨ４０－２５０Ａ５．９７０２９６０５．５ＫＱＷＨ４０－２５０Ｂ５．５６０２９６０４ＫＱＷＨ５０－１００１２．５１２．５２９６０１．１ＫＱＷＨ５０－１００Ａ１１１０２９６００．７５ＫＱＷＨ５０－１２５１２．５２０２９６０１．５ＫＱＷＨ５０－１２５Ａ１１１６２９６０１．１ＫＱＷＨ５０－１６０１２．５３２２９６０３２ＫＱＷＨ５０－１６０Ａ１１．７２８２９６０２．２KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ５０－１６０Ｂ１０．４２２２９６０１．５ＫＱＷＨ５０－２００１２．５５０２９６０５．５ＫＱＷＨ５０－２００Ａ１１．７４４２９６０４ＫＱＷＨ５０－２００Ｂ１０．４３６２９６０３ＫＱＷＨ５０－２５０１２．５８０２９６０１１ＫＱＷＨ５０－２５０Ａ１１．６７０２９６０７．５ＫＱＷＨ５０－２５０Ｂ１０．８６０２９６０７．５ＫＱＷＨ６５－１００２５１２．５２９６０１．５ＫＱＷＨ６５－１００Ａ２２．３１０２９６０１．１ＫＱＷＨ６５－１２５２５２０２９６０３ＫＱＷＨ６５－１２５Ａ２２．３１６２９６０２．２ＫＱＷＨ６５－１６０２５３２２９６０４ＫＱＷＨ６５－１６０Ａ２３．４２８２９６０４ＫＱＷＨ６５－１６０Ｂ２１．６２４２９６０３ＫＱＷＨ６５－２００２５５０２９６０７．５ＫＱＷＨ６５－２００Ａ２３．４４４２９６０７．５ＫＱＷＨ６５－２００Ｂ２１．８３８２９６０５．５３ＫＱＷＨ６５－２５０２５８０２９６０１５ＫＱＷＨ６５－２５０Ａ２３．４７０２９６０１１KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ６５－２５０Ｂ２１．６６０２９６０１１ＫＱＷＨ６５－３１５２５１２５２９６０３０ＫＱＷＨ６５－３１５Ａ２３．７１１３２９６０２２ＫＱＷＨ６５－３１５Ｂ２２．５１０１２９６０１８．５ＫＱＷＨ６５－３１５Ｃ２０．６８５２９６０１５ＫＱＷＨ８０－１００５０１２．５２９６０３ＫＱＷＨ８０－１００Ａ４４．７１０２９６０２．２ＫＱＷＨ８０－１２５５０２０２９６０５．５ＫＱＷＨ８０－１２５Ａ４５１６２９６０４ＫＱＷＨ８０－１６０５０３２２９６０７．５ＫＱＷＨ８０－１６０Ａ４６．７２８２９６０７．５ＫＱＷＨ８０－１６０Ｂ４３．３２４２９６０５．５ＫＱＷＨ８０－200 50 50 ２９６０15ＫＱＷＨ８０－200A 47 44 ２９６０11ＫＱＷＨ８０－200B 43.5 38 ２９６０7.5ＫＱＷＨ８０－250 50 80 ２９６０22ＫＱＷＨ８０－250A 46.7 70 ２９６０18.5４ＫＱＷＨ８０－250B 43.3 60 ２９６０15ＫＱＷＨ８０－315 50 125 ２９６０37５KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ８０－315A 46.7 113 ２９６０30ＫＱＷＨ８０－315B 433.3 101 ２９６０30ＫＱＷＨ８０－315C 40 85 ２９６０22ＫＱＷＨ100－100 100 12.5 ２９６０ 5.5ＫＱＷＨ100－100A 89 10 ２９６０ 4ＫＱＷＨ100－125 100 20 ２９６０11ＫＱＷＨ100－125A 89 16 ２９６０7.5ＫＱＷＨ100－160 100 32 ２９６０15ＫＱＷＨ100－160A 93.5 28 ２９６０11ＫＱＷＨ100－160B 86.6 24 ２９６０11ＫＱＷＨ100－200 100 50 ２９６０12ＫＱＷＨ100－200A 93.5 44 ２９６０18.5ＫＱＷＨ100－200B 87 38 ２９６０15ＫＱＷＨ100－250 100 80 ２９６０37ＫＱＷＨ100－250A 93.5 70 ２９６０30ＫＱＷＨ100－250B 87 60 ２９６０30ＫＱＷＨ100－315 100 125 ２９６０75ＫＱＷＨ100－315A 95 113 ２９６０55ＫＱＷＨ100－315B 90 101 ２９６０45６７型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ100－315C 82 85 ２９６０37ＫＱＷＨ100－125(I) 100 5 ２９６０ 2.2ＫＱＷＨ100－160(I) 100 8 ２９６０ 4ＫＱＷＨ100－160(I)A 87 6.3 ２９６０ 3ＫＱＷＨ100－200(I) 100 12.5 ２９６０ 5.5ＫＱＷＨ100－200(I)A 86 9.3 ２９６０ 4ＫＱＷＨ100－250(I) 100 20 ２９６０11ＫＱＷＨ100－250(I)A 93 17.4 ２９６０7.5ＫＱＷＨ100－250(I)B 87 15 ２９６０ 5.5ＫＱＷＨ100－315(I) 100 32 ２９６０15ＫＱＷＨ100－315(I)A 91 27 ２９６０11ＫＱＷＨ100－315(I)B 79 20 ２９６０7.5ＫＱＷＨ100－400(I) 100 50 ２９６０30ＫＱＷＨ100－400(I)A 94 44 ２９６０22ＫＱＷＨ100－400(I)B 87 38 ２９６０18.5ＫＱＷＨ100－400(I)C 81 32.5 ２９６０15ＫＱＷＨ125－100 160 12.5 ２９６０11ＫＱＷＨ125－100A 143 10 ２９６０7.5ＫＱＷＨ125－125 160 20 ２９６０15８型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ125－125A 143 16 ２９６０11ＫＱＷＨ125－160 160 32 ２９６０22ＫＱＷＨ125－160A 150 28 ２９６０18.5ＫＱＷＨ125－160B 138 24 ２９６０15ＫＱＷＨ125－200 160 50 ２９６０37ＫＱＷＨ125－200 150 44 ２９６０30ＫＱＷＨ125－200A 138 37.5 ２９６０22ＫＱＷＨ125－250 160 80 ２９６０55ＫＱＷＨ125－250A 150 70 ２９６０45ＫＱＷＨ125－250B 138 60 ２９６０37ＫＱＷＨ125－315 160 125 ２９６０90ＫＱＷＨ125－315A 150 110 ２９６０75ＫＱＷＨ125－315B 143 100 ２９６０75ＫＱＷＨ125－315C 134 88 ２９６０55ＫＱＷＨ150－200 200 12.5 1480 15ＫＱＷＨ150－200A 179 10 1480 11ＫＱＷＨ150－250 200 20 1480 18.5ＫＱＷＨ150－250A 187 17 1480 15ＫＱＷＨ150－250B 173 14 1480 11９型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ150－315 200 32 1480 30ＫＱＷＨ150－315A 187 25 1480 22ＫＱＷＨ150－315B 173 24 1480 18.5ＫＱＷＨ150－400 200 50 1480 45ＫＱＷＨ150－400A 187 44 1480 37ＫＱＷＨ150－400B 174 38 1480 30ＫＱＷＨ150－400C 160 32 1480 22ＫＱＷＨ200－200(I) 400 12.5 1480 22ＫＱＷＨ200－200(I)A 358 10 1480 18.5ＫＱＷＨ200－250(I) 400 20 1480 30ＫＱＷＨ200－250(I)A 358 16 1480 22ＫＱＷＨ200－250(I)B 322 13 1480 18.5ＫＱＷＨ200－315(I) 400 32 1480 55ＫＱＷＨ200－315(I)A 374 28 1480 45ＫＱＷＨ200－315(I)B 346 24 1480 37ＫＱＷＨ200－400(I) 400 50 1480 75ＫＱＷＨ200－400(I)A 374 44 1480 75ＫＱＷＨ200－400(I)B 346 38 1480 55ＫＱＷＨ200－400(I)C 320 32 1480 45１０型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD40－100 3.2 3 1480 0.55 ＫＱＷＨD40－125 3.2 5 1480 0.55 ＫＱＷＨD40－125A 2.8 4 1480 0.55 ＫＱＷＨD40－160 3.2 8 1480 0.55 ＫＱＷＨD40－160A 2.8 6.4 1480 0.55 ＫＱＷＨD40－200 3.2 12.5 1480 0.55 ＫＱＷＨD40－200A 2.8 10 1480 0.55 ＫＱＷＨD40－250 3.2 20 1480 1.1 ＫＱＷＨD40－250A 2.8 16 1480 0.75 ＫＱＷＨD40－250B 2.3 13 1480 0.55 ＫＱＷＨD50－100 6.3 3 1480 0.55 ＫＱＷＨD50－125 6.3 5 1480 0.55 ＫＱＷＨD50－125A 5.6 4 1480 0.55 ＫＱＷＨD50－160 6.3 8 1480 0.55 ＫＱＷＨD50－160A 5.1 5.3 1480 0.55 ＫＱＷＨD50－200 6.3 12.5 1480 0.75 ＫＱＷＨD50－200A 5.5 9.5 1480 0.55 ＫＱＷＨD50－250 6.3 20 1480 1.5 ＫＱＷＨD50－250A 5.6 16 1480 1.1型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD50－250B 5.1 13 1480 0.75 ＫＱＷＨD65－100 12.5 3 1480 0.55 ＫＱＷＨD65－125 12.5 5 1480 0.55 ＫＱＷＨD65－125A 11 3.8 1480 0.55 ＫＱＷＨD65－160 12.5 8 1480 0.55 ＫＱＷＨD65－160A 10.8 6 1480 0.55 ＫＱＷＨD65－200 12.5 12.5 1480 1.1 ＫＱＷＨD65－200A 11.3 10.1 1480 0.75 ＫＱＷＨD65－250 12.5 20 1480 2.2 ＫＱＷＨD65－250A 11.7 17.6 1480 1.5 ＫＱＷＨD65－250B 10.2 13.4 1480 1.1 ＫＱＷＨD65－315 12.5 32 1480 4ＫＱＷＨD65－315A 11.7 28 1480 3ＫＱＷＨD65－315B 10.1 21 1480 3ＫＱＷＨD80－100 25 3 1480 0.55 ＫＱＷＨD80－125 25 5 1480 0.75 ＫＱＷＨD80－125A 21.8 3.8 1480 0.55 ＫＱＷＨD80－160 25 8 1480 1.1 ＫＱＷＨD80－160A 21.6 6 1480 0.75型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD80－200 25 12.5 1480 2.2 ＫＱＷＨD80－200A 23.5 10.9 1480 1.5 ＫＱＷＨD80－250 25 20 1480 3ＫＱＷＨD80－250A 22.2 15.8 1480 2.2 ＫＱＷＨD80－250B 19.8 12.6 1480 1.5 ＫＱＷＨD80－315 25 32 1480 5.5 ＫＱＷＨD80－315A 23 27.9 1480 4ＫＱＷＨD80－315B 20.2 21 1480 3ＫＱＷＨD100－100 50 3 1480 0.75 ＫＱＷＨD100－125 50 5 1480 1.1 ＫＱＷＨD100－125A 44.6 4 1480 1.1 ＫＱＷＨD100－160 50 8 1480 2.2 ＫＱＷＨD100－160A 44.6 6.3 1480 1.5 ＫＱＷＨD100－200 50 12.5 1480 3ＫＱＷＨD100－200A 44.6 9.9 1480 2.2 ＫＱＷＨD100－250 50 20 1480 5.5 ＫＱＷＨD100－250A 46.7 17.4 1480 4ＫＱＷＨD100－250B 40.4 13 1480 3ＫＱＷＨD100－315 50 32 1480 11型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD100－315A 46.7 27.9 1480 7.5ＫＱＷＨD100－315B 40.4 21 1480 5.5进出口法兰尺寸公称通径法兰的外径螺孔中心距法兰的厚度孔数及孔径40 150 110 18 4×Ф1850 165 125 20 4×Ф1865 185 145 20 4×Ф1880 200 160 20 8×Ф18100 220 180 22 8×Ф18125 250 210 22 8×Ф18150 285 240 24 8×Ф18200 340 295 24 12×Ф18二〇一二年二月十四日。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

ISW卧式清水泵产品概述
ISW卧式清水泵泵轴的同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。

ISW卧式清水泵产品特点
1、运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

2、密封效果好：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

4、故障率低：结构简单合理，关键部分采用国际品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

ISW卧式清水泵性能参数表。

化工离心泵型号参数化工离心泵是化工设备中常用的一种泵类，广泛应用于石油、化工、医药、冶金等领域。

根据不同的工作条件和介质特点，化工离心泵分为多种型号，每种型号都有不同的参数。

下面是对一些常见的化工离心泵型号参数的描述。

1.型号：IS型离心泵IS型离心泵是一种常用的单级单吸离心泵，适用于输送水、海水和物理性质类似于水的液体。

其主要参数包括：-流量：最大流量可达1100m3/h；-扬程：最大扬程可达150m；-轴功率：最大轴功率可达160kW；-允许介质温度范围：-20℃至+80℃。

2.型号：IH型离心泵IH型离心泵是一种化工泵，适用于输送化学品等有腐蚀性的介质。

其主要参数包括：-流量：最大流量可达400m3/h；-扬程：最大扬程可达125m；-轴功率：最大轴功率可达90kW；-允许介质温度范围：-20℃至+120℃。

3.型号：GBH型离心泵GBH型离心泵是一种多级立式离心泵，适用于输送高温介质。

其主要参数包括：-流量：最大流量可达400m3/h；-扬程：最大扬程可达1000m；-轴功率：最大轴功率可达630kW；-允许介质温度范围：-20℃至+300℃。

4.型号：CCW型耐腐蚀离心泵CCW型耐腐蚀离心泵是一种特殊设计的化工离心泵，适用于输送强腐蚀性介质。

其主要参数包括：-流量：最大流量可达1600m3/h；-扬程：最大扬程可达100m；-轴功率：最大轴功率可达360kW；-允许介质温度范围：-20℃至+120℃。

5.型号：CP型化工离心泵CP型化工离心泵是一种通用型离心泵，适用于输送化学介质。

-流量：最大流量可达1600m3/h；-扬程：最大扬程可达110m；-轴功率：最大轴功率可达800kW；-允许介质温度范围：-45℃至+280℃。

需要注意的是，以上只是一些常见化工离心泵型号的参数示例，具体型号参数还需根据实际使用需求进行选择。

另外，不同厂家的化工离心泵型号参数可能存在差异，所以在购买时需要详细了解厂家提供的技术资料和参数表。
