清水离心泵结构说明及型号定义

一、概述1、编制依据：GB9969.1-1998《工业产品使用说明书总则》。

2、产品执行标准：GB/T5657-95《离心泵技术条件（III类）》。

3、产品性能范围及适用范围：DA型泵是单吸多级分段式离心泵，供抽送清水及物理化学类似于水的液体之用。

本型泵扬程在14米~207米，流量为10.8米3/时~126米3/时范围，液体最高温度不得超过80℃，适用于矿山、工厂及城市给排水之用。

4、泵型号代表的含义：例：二、结构说明DA型泵为分段式多级泵，其吸入口位于进水段上成水平方向，吐出口在出水段上垂直向上。

其扬程可根据使用需要而增减水泵级数，本型泵装配精度对性能影响特别显著，尤其是各个叶轮的出口与导翼进口之间相对位置，每级叶轮的吐出口中心必须对准导翼的进口中心，其中稍有偏差即将使整个性能受到影响、效率降低，故在检修后装配时务必注意，若有偏差必须调整，从驱动方向看，水泵均为顺时针方向旋转。

DA型泵结构图2DA-8型泵工作性能表四、泵的装配与安装☆装配顺序：1、将密封环紧装在进水段上。

2、把导翼套装在导翼上，然后将导翼固定在所有的中段上去。

3、将出水导翼、平衡环和平衡套分别装在出水段上。

4、将装好轴套甲和键的轴穿过进水段，并顺键推入叶轮、叶轮挡套并在中段上铺一层青壳纸，装好中段再顺键推进叶轮、叶轮挡套，重复以上步骤将所有叶轮、叶轮挡套及中段装完。

5、将出水段装在中段上，然后由拉紧螺栓将进水段、中段和出水段紧固在一起。

6、装上平衡盘及轴套乙。

拧上轴套螺母，并将尾盖紧固在出水段上。

7、顺次在二端放入填料环里面的填料、填料环、填料压盖及挡水圈，井将轴承甲、乙部件分别紧固在进水段和尾盖上。

装好后，转动一下轴，检查转子部分是否灵活。

8、装好填料环外面的填料和填料压盖。

注意填料环串孔中心应对准水封管中心。

9、装上水封管、回水管、弹性联轴器部件及所有四方螺塞。

☆泵的安装：1、安装前的准备工作(1)泵的基础必须具有足够的强度，基础的质量约等于机组质量的3～5倍。

一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。

该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。

转子部件由悬架部件支承着(请参考IS泵结构图)。

泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。

轴封型式：泵的轴向密封采用软填料和机械密封两种型式。

当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。

传动方式：泵的传动是通过联轴器与电动机直联。

从传动方向看，泵为顺时针方向旋转。

IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。

②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。

③试车启动，检查水泵的转向是否正确。

④往水泵内注水，使吸水管路和泵内的气体完全排出。

⑤关闭出口阀门及压力表旋塞。

⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。

⑦打开真空表旋塞。

缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。

完成了泵的启动。

⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。

2.运转：①注意水泵轴承升温。

一般不超过环境温度35℃，但最高温度不得超过75℃。

②悬架室的油位，必须保持在油标的1/3～2/3处。

3.泵的维护：①检查泵的底座、泵、电动机是否紧固。

②检查仪表、引线的状况，检查管路是否泄漏或松动。

③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。

④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。

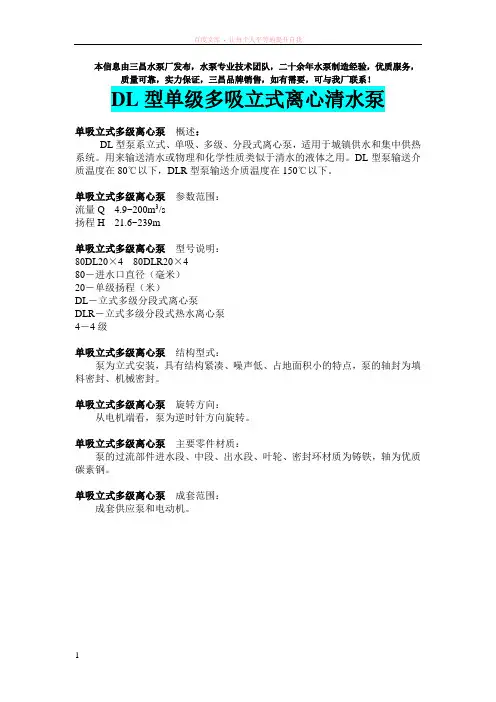

本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！DL型单级多吸立式离心清水泵单吸立式多级离心泵概述：DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。

单吸立式多级离心泵参数范围：流量Q 4.9~200m3/s扬程H 21.6~239m单吸立式多级离心泵型号说明：80DL20×4 80DLR20×480－进水口直径（毫米）20－单级扬程（米）DL－立式多级分段式离心泵DLR－立式多级分段式热水离心泵4－4级单吸立式多级离心泵结构型式：泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

单吸立式多级离心泵旋转方向：从电机端看，泵为逆时针方向旋转。

单吸立式多级离心泵主要零件材质：泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

单吸立式多级离心泵成套范围：成套供应泵和电动机。

本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！84参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg40DL-12×2 4.96.27.41.361.722.0624.823.621.614800.8911.121.5 Y90L-4B53740393.19 201404021040DL-12×3 4.96.27.41.361.722.0637.235.432.414801.341.491.672.2 Y100L1-4B53740393.19 201404025040DL-12×4 4.96.27.41.361.722.0649.647.243.214801.791.992.233 Y100L2-4B53740393.19 201404027040DL-12×5 4.96.27.41.361.722.0662595414802.242.492.794 Y112M-4B53740393.19 201404029040DL-12×6 4.96.27.41.361.722.0674.470.864.814802.682.993.354 Y132S-4B53740393.19 201404031040DL-12×7 4.96.27.41.361.722.0686.882.675.614803.133.493.915.5 Y132S-4B53740393.19 201404033540DL-12×8 4.96.27.41.361.722.0699.294.486.414803.583.984.465.5 Y132M-4B53740393.19 201404035540DL-12×9 4.96.27.41.361.722.0611210697.214804.044.475.027.5 Y132M-4B53740393.19 201404037540DL-12×10 4.96.27.41.361.722.0612411810814804.474.985.587.5 Y132M-4B53740393.19 201404039540DL-12×11 4.96.27.41.361.722.0613613011914804.95.496.157.5 Y160M-4B53740393.19 201404041540DL-12×12 4.96.27.41.361.722.0614914213014805.375.996.7211 Y100L2-4B53740393.19 201404044050DL12×2912.616.22.53.54.526.624.421.214801.31.551.83 Y100L2-4B55054522.582.663.16200504023550DL12×3912.616.22.53.54.539.936.631.814801.962.332.73 Y100L2-4B55054522.582.663.16200504025685参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg50DL12×4912.616.22.53.54.553.248.842.414802.613.13.64 Y112M-4B55054522.582.663.16200504028550DL12×5912.616.22.53.54.566.5615314803.263.884.55.5 Y132S-4B55054522.582.663.16200504032650DL12×6912.616.22.53.54.579.873.263.614803.914.655.45.5 Y132S-4B55054522.582.663.16200504034750DL12×7912.616.22.53.54.593.185.474.214804.565.436.37.5 Y132M-4B55054522.582.663.16200504038150DL12×8912.616.22.53.54.5106.497.684.814805.226.27.197.5 Y132M-4B55054522.582.663.16200504040250DL12×9912.616.22.53.54.5119.7109.895.414805.876.988.0911 Y160M-4B55054522.582.663.16200504046850DL12×10912.616.22.53.54.513312210614806.527.758.9911 Y160M-4B55054522.582.663.16200504048965DL-16×2 18303558.339.7237322914803.244.224.615.5 Y132S-4B55662602.412.823.03232655037965DL-16×3 18303558.339.7255.54843.514804.866.336.97.5 Y132M-4B55662602.412.823.03232655044765DL-16×4 18303558.339.7274645814806.488.449.2111 Y160M-4B55662602.412.823.03232655053665DL-16×5 18303558.339.7292.58072.514808.110.611.515 Y160L-4B55662602.412.823.03232655060065DL-16×6 18303558.339.72111968714809.7212.713.815 Y160L-4B55662602.412.823.03232655064465DL-16×7 18303558.339.72130112102148011.414.816.218.5 Y180M-4V15662602.412.823.03232655072886参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg65DL-16×8 18303558.339.7214812811614801316.918.422 Y180L-4V15662602.412.823.03232655079465DL-16×9 18303558.339.72167144131148014.61920.822 Y180L-4V15662602.412.823.03232655083965DL-16×10 18303558.339.72185160145148016.221.12330 Y200L-4V15662602.412.823.03232655096280DL-20×2 32.450.465.1691418.143.24034.214806.287.849.1311 Y160M-4V160.77066.52.162.492.82255806556680DL-20×3 32.450.465.1691418.164.86051.314809.4211.813.715 Y160L-4V160.77066.52.162.492.82255806564080DL-20×4 32.450.465.1691418.186.48068.4148012.615.718.322 Y180L-4V160.77066.52.162.492.82255806575680DL-20×5 50.465.161418.110085.51480 19.622.830 Y200L-4V17066.52.492.82255806590080DL-20×6 32.450.465.1691418.1129.6120102.6148018.823.527.430 Y200L-4V160.77066.52.162.492.82255806594580DL-20×7 32.450.465.1691418.1151140120148021.927.53237 Y225S-4V160.77066.52.162.492.822558065103880DL-20×8 32.450.465.1691418.1173160137148025.131.436.645 Y225M-4V160.77066.52.162.492.822558065112080DL-20×9 32.450.465.1691418.1194180154148028.235.341.445 Y225M-4V160.77066.52.162.492.822558065117580DL-20×10 32.450.465.1691418.1216200171148031.439.245.655 Y250M-4V160.77066.52.162.492.822558065133580DL-30×2 2643487.211.913.36860562980810.110.615 Y160M2-2B560.77066.52.162.492.82162808016787参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg80DL-30×3 2643487.211.913.3102908329801215.115.918.5 Y160L-2B560.77066.52.162.492.82162808019080DL-30×4 2643487.211.913.313612011129801620.121.230 Y200L1-2B560.77066.52.162.492.82162808021480DL-30×5 2643487.211.913.3170150139298020.125.226.530 Y200L1-2B560.77066.52.162.492.82162808023880DL-30×6 2643487.211.913.3204180167298024.130.231.837 Y200L2-2B560.77066.52.162.492.82162808026180DL-30×7 434811.913.32101952980 35.237.145 Y225M-2B57066.52.492.82162808028480DL-30×8 2643487.211.913.3272240222298032.140.242.455 Y250M-2B560.77066.52.162.492.82162808030780DL-30×9 2643487.211.913.3306270250298036.145.347.755 Y250M-2B560.77066.52.162.492.821628080330100DL-20×2 721001262027.83543.44034148013.115.116.722 Y180L-4V16572702.833.534.426710080764100DL-20×3 721001262027.83565.16051148019.622.72530 Y200L-4V16572702.833.534.426710080900100DL-20×4 721001262027.83586.88068148026.230.333.337 Y225S-4V16572702.833.534.426710080995100DL-20×5 721001262027.83510910085148032.937.941.745 Y225M-4V16572702.833.534.4267100801079100DL-20×6 721001262027.835130120102148039.345.45055 Y250M-4V16572702.833.534.4267100801241100DL-20×7 721001262027.835152140119148045.95358.475 Y280S-4V16572702.833.534.426710080144388参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg100DL-20×8 721001262027.835174160136148052.560.566.775 Y250M-4V16572702.833.534.4267100801500100DL-20×9 721001262027.835195180153148058.868.17590 Y280S-4V16572702.833.534.4267100801600100DL-20×10 721001262027.835217200170148065.575.683.390 Y250M-4V16572702.833.534.4267100801657125DL-25×2 12016020033.344.455.6535044148024.128.732.837 Y225S-4V17276733.13.53.8301150125825125DL-25×3 12016020033.344.455.679.57566148036.14349.255 Y250M-4V17276733.13.53.8301150125970125DL-25×4 12016020033.344.455.610610088148048.157.365.775 Y250M-4V17276733.13.53.83011501251110125DL-25×5 12016020033.344.455.6133125110148060.471.782.190 Y280S-4V17276733.13.53.83011501251255125DL-25×6 12016020033.344.455.6159150132148072.28698.5110 Y315S-4V17276733.13.53.83011501251410125DL-25×7 12016020033.344.455.6186175154148084.2100115132 Y315M-4V17276733.13.53.83011501251570125DL-25×8 12016020033.344.455.6212200176148096.2115132132 Y315M-4V17276733.13.53.83011501251880125DL-25×9 12016020033.344.455.62392251981480108129148160 Y315L1-4V17276733.13.53.8301150125。

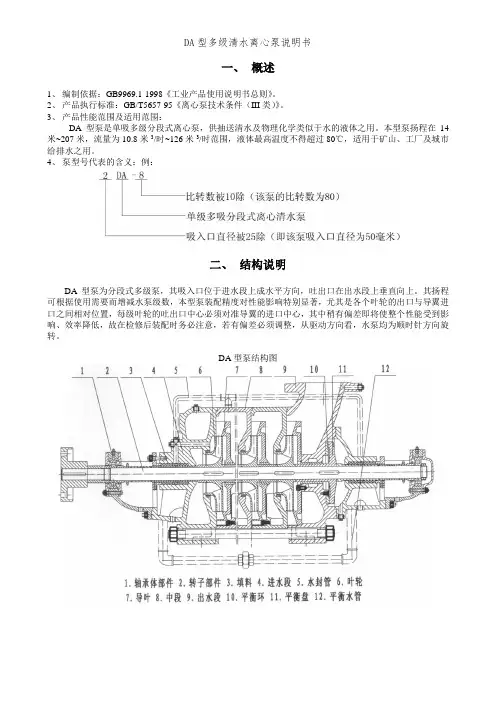

一、概述1、编制依据：GB9969.1-1998《工业产品使用说明书总则》。

2、产品执行标准：GB/T5657-95《离心泵技术条件（III类）》。

3、产品性能范围及适用范围：DA型泵是单吸多级分段式离心泵，供抽送清水及物理化学类似于水的液体之用。

本型泵扬程在14米~207米，流量为10.8米3/时~126米3/时范围，液体最高温度不得超过80℃，适用于矿山、工厂及城市给排水之用。

4、泵型号代表的含义：例：二、结构说明DA型泵为分段式多级泵，其吸入口位于进水段上成水平方向，吐出口在出水段上垂直向上。

其扬程可根据使用需要而增减水泵级数，本型泵装配精度对性能影响特别显著，尤其是各个叶轮的出口与导翼进口之间相对位置，每级叶轮的吐出口中心必须对准导翼的进口中心，其中稍有偏差即将使整个性能受到影响、效率降低，故在检修后装配时务必注意，若有偏差必须调整，从驱动方向看，水泵均为顺时针方向旋转。

DA型泵结构图2DA-8型泵工作性能表四、泵的装配与安装☆装配顺序：1、将密封环紧装在进水段上。

2、把导翼套装在导翼上，然后将导翼固定在所有的中段上去。

3、将出水导翼、平衡环和平衡套分别装在出水段上。

4、将装好轴套甲和键的轴穿过进水段，并顺键推入叶轮、叶轮挡套并在中段上铺一层青壳纸，装好中段再顺键推进叶轮、叶轮挡套，重复以上步骤将所有叶轮、叶轮挡套及中段装完。

5、将出水段装在中段上，然后由拉紧螺栓将进水段、中段和出水段紧固在一起。

6、装上平衡盘及轴套乙。

拧上轴套螺母，并将尾盖紧固在出水段上。

7、顺次在二端放入填料环里面的填料、填料环、填料压盖及挡水圈，井将轴承甲、乙部件分别紧固在进水段和尾盖上。

装好后，转动一下轴，检查转子部分是否灵活。

8、装好填料环外面的填料和填料压盖。

注意填料环串孔中心应对准水封管中心。

9、装上水封管、回水管、弹性联轴器部件及所有四方螺塞。

☆泵的安装：1、安装前的准备工作(1)泵的基础必须具有足够的强度，基础的质量约等于机组质量的3～5倍。

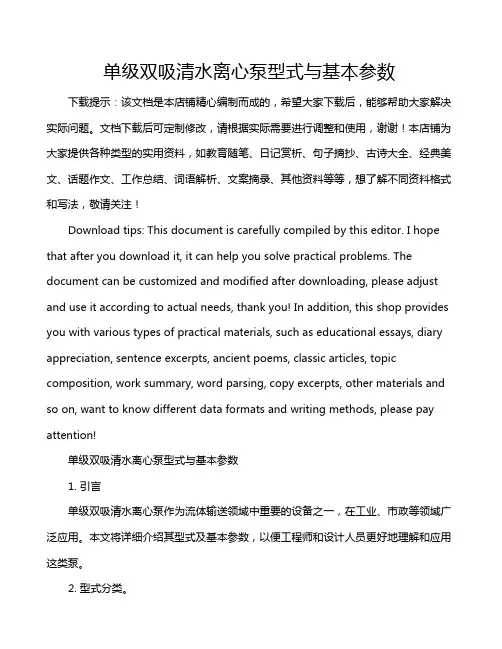

单级双吸清水离心泵型式与基本参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单级双吸清水离心泵型式与基本参数1. 引言单级双吸清水离心泵作为流体输送领域中重要的设备之一，在工业、市政等领域广泛应用。

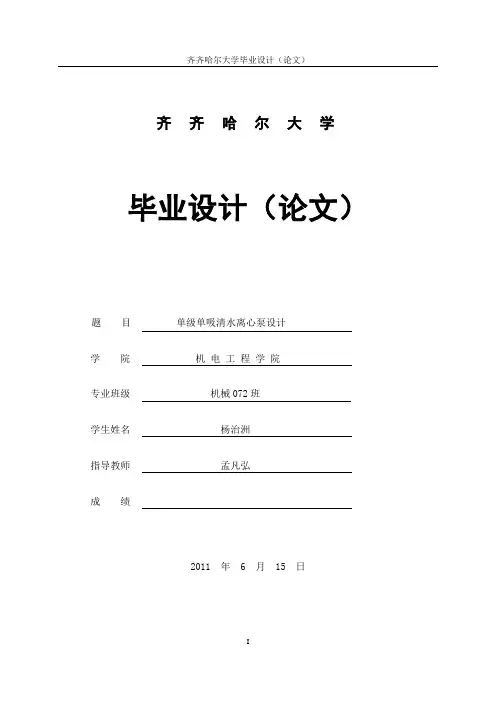

齐齐哈尔大学毕业设计（论文）题目单级单吸清水离心泵设计学院机电工程学院专业班级机械072班学生姓名杨治洲指导教师孟凡弘成绩2011 年 6 月15 日摘要离心泵是一种用量最大的水泵，在给水排水及农业工程、固体颗粒液体输送工程、石油及化学工业、航空航天和航海工程、能源工程和车辆工程等国民经济各个部门都有广泛的应用。

在此设计中，主要包括单级单吸清水离心泵的方案设计，离心泵基本参数选择、离心泵叶片的水力设计、离心泵压水室的水利设计、离心泵吸水室的水利设计。

以及进行轴向力及径向力的平衡，最后要进行强度校核。

泵设计的最大难点就是泵的密封，本次设计采用的新式的填料密封，它可以根据压力的改变来改变密封力的装置。

关键词：离心泵；叶片；压水室；吸水室AbstractCentrifugal pump is a kind of the most consumable in pumps, water drainage and in agricultural engineering, solid particles liquid transportation engineering, oil and chemical industry, aerospace and Marine engineering, energy engineering and vehicle engineering, etc all departments of national economy is widely used.In this design, including single-stage single-suction clean water centrifugal pump design, the basic parameters centrifugal pump, centrifugal pump hydraulic design of leaves, water pump pressurized water chamber design, the water pump suction chamber design. As well as axial force and radial force balance, and finally to the strength check.The biggest difficulty pump design is the design of the pump seal, the new packing seal it can according to the change of the pressure to change the device sealing force.Keywords：Centrifugal pump;Leaves; Pressurized water chamber; Suction chamber目录摘要 (I)Abtract (III)第1章绪论 (1)1.1 选此课题的意义 (1)1.2 本课题的研究现状 (1)1.3 本课题研究的主要内容 (1)第2章泵的基本知识 (3)2.1 泵的功能 (3)2.2 泵的概述 (3)2.2.1 离心泵的主要部件 (3)2.2.2 离心泵的工作原理 (4)2.3 泵的分类 (4)第3章离心泵的水力设计 (5)3.1 泵的基本设计参数 (5)3.2 泵的比转速计算 (5)3.3 泵进口及出口直径的计算 (5)3.4 计算汽蚀比转速 (5)3.5 泵的效率计算 (6)3.5.1 水力效率 (6)3.5.2 容积效率 (6)3.5.3 机械效率 (6)3.5.4 离心泵的总效率 (6)3.6 轴功率的计算和原动机的选择 (6)3.6.1 计算轴功率 (6)3.6.2 确定泵的计算功率 (7)3.6.3 原动机的选择 (7)3.7 轴径与轮毂直径的初步计算 (7)3.7.1 轴的最小直径 (7)3.7.2 轮毂直径的计算 (8)3.8 泵的结构型式的选择 (9)第4章叶轮的水力设计 (10)4.1 确定叶轮进口速度 (10)4.2 计算叶轮进口直径 (10)4.2.1 先求叶轮进口的有效直径D0 (10)4.2.2 叶轮进口直径 (11)4.3 确定叶轮出口直径 (11)4.4 确定叶片厚度 (11)4.5 叶片出口角的确定 (12)4.6 叶片数Z的选择与叶片包角 (12)4.7 叶轮出口宽度 (12)4.8 叶轮出口直径及叶片出口安放角的精确计算 (13)4.9 叶轮轴面投影图的绘制 (13)4.10 叶片绘型 (14)第5章压水室的水力设计 (17)5.1 压水室的作用 (17)5.2 蜗型体的计算 (17)5.2.1 基圆直径的确定 (17)5.2.2 蜗型体进口宽度计算 (18)5.2.3 舌角 (18)5.2.4 隔舌起始角 (18)5.2.5 蜗形体各断面面积的计算 (18)5.2.6 扩散管的计算 (19)5.2.7 蜗形体的绘型 (19)第6章吸水室的设计 (21)6.1 吸水室尺寸确定 (21)第7章径向力轴向力及其平衡 (22)7.1 径向力及平衡 (22)7.1.1 径向力的产生 (22)7.1.2 径向力的计算 (22)7.1.3 径向力的平衡 (22)7.2 轴向力及平衡 (23)7.2.1 轴向力的产生 (23)7.2.2 轴向力计算 (23)7.2.3 轴向力的平衡 (24)第8章泵零件选择及强度计算 (25)8.1 叶轮盖板的强度计算 (25)8.2 叶轮轮毂的强度计算 (25)8.3 叶轮配合的选择 (26)8.4 轮毂热装温度计算 (27)8.5 轴的强度校核 (27)8.6 键的强度计算 (29)8.6.1 工作面上的挤压应力 (29)8.6.2 切应力 (30)8.7 轴承和联轴器的选择 (30)第9章泵体的厚度计算 (32)9.1 蜗壳厚度的计算 (32)9.2 中段壁厚的计算 (32)第10章泵的轴封 (33)10.1 常用的轴封种类及设计要求 (33)10.2 填料密封的工作原理 (33)10.3 传统填料密封结构及其缺陷 (34)10.3.1 传统填料密封结构 (34)10.3.2 传统填料密封的不足 (34)10.4 填料密封的结构改造 (34)结论 (35)参考文献 (37)致谢 (39)第1章绪论1.1 选此课题的意义泵是一种应用广泛、耗能大的通用流体机械，我国每年各种泵的耗电量大约占全国总耗电量的20%,耗油量大约占全国总耗油量的50%。

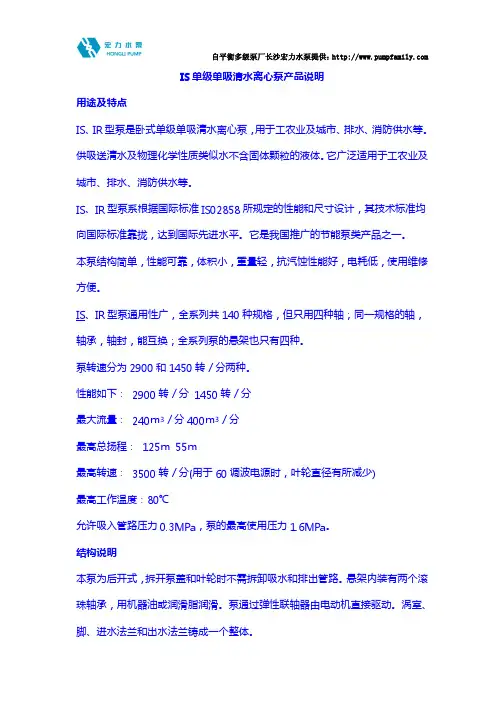

IS单级单吸清水离心泵产品说明用途及特点IS、IR型泵是卧式单级单吸清水离心泵，用于工农业及城市、排水、消防供水等。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

它广泛适用于工农业及城市、排水、消防供水等。

IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。

IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能互换；全系列泵的悬架也只有四种。

泵转速分为2900和1450转／分两种。

性能如下：2900转／分1450转／分最大流量：240ｍ3／分400ｍ3／分最高总扬程：125ｍ55ｍ最高转速：3500转／分(用于60调波电源时，叶轮直径有所减少)最高工作温度：80℃允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。

结构说明本泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。

悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。

泵通过弹性联轴器由电动机直接驱动。

涡室、脚、进水法兰和出水法兰铸成一个整体。

结构图IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。

IS、IR型泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。

泵的壳体（即泵体和泵盖）抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。

悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

1.1、单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

1.2、IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式，传动分为联轴器传动和皮带传动两种。

泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。

泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。

与单级单吸离心泵相比，效率高、流量大、扬程较高。

但体积大，比较笨重，一般用于固定作业。

适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh 型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。

【IS型卧式单级离心清水泵】产品:【IS型卧式单级离心清水泵】产品概述：IS、IR型卧式单级单吸清水离心泵，是全国联合设计的节能泵，它是BA型、BL型及其他单级清水离心泵的更新型。

优点有：全系列水力性能布局合理，用户选择范围宽，检修方便；效率和吸程达到国际平均先进水平。

本型泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。

【IS型卧式单级离心清水泵】型号意义：【IS型卧式单级离心清水泵】性能范围：IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。

IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能互换；全系列泵的悬架也只有四种。

泵转速分为2900和1450转／分两种。

性能如下： 2900转／分 1450转／分最大流量： 240米3／分400米3／分最高总扬程： 125米 55米最高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)最高工作温度：80℃允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。

【IS型卧式单级离心清水泵】结构说明：IS型泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。

悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。

泵通过弹性联轴器由电动机直接驱动。

涡室、脚、进水法兰和出水法兰铸成一个整体。

【IS型卧式单级离心清水泵】产品结构图：IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。

IS、IR型泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。

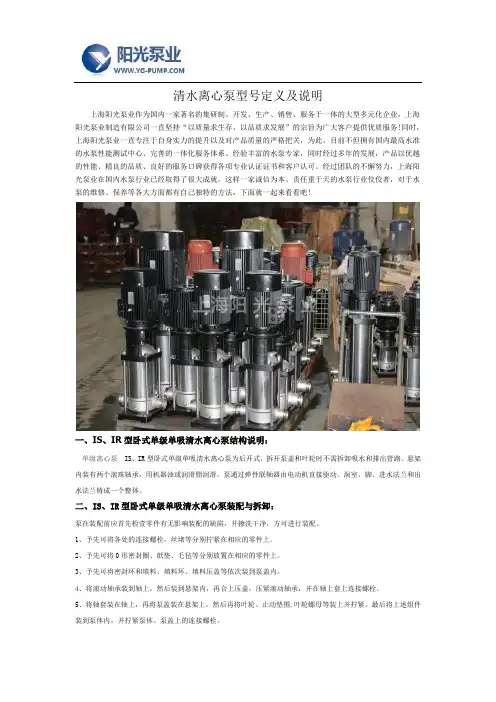

清水离心泵型号定义及说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、IS、IR型卧式单级单吸清水离心泵结构说明：单级离心泵 IS、IR型卧式单级单吸清水离心泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。

悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。

泵通过弹性联轴器由电动机直接驱动。

涡室、脚、进水法兰和出水法兰铸成一个整体。

二、IS、IR型卧式单级单吸清水离心泵装配与拆卸：泵在装配前应首先检壹零件有无影响装配的缺陷，并擦洗干净，方可进行装配。

1、予先可将各处的连接螺栓，丝堵等分别拧紧在相应的零件上。

2、予先可将0形密封圈、纸垫、毛毡等分别放置在相应的零件上。

3、予先可将密封环和填料、填料环、填料压盖等依次装到泵盖内。

4、将滚动轴承装到轴上，然后装到悬架内，再合上压盖，压紧滚动轴承，并在轴上套上连接螺栓。

5、将轴套装在轴上，再将泵盖装在悬架上，然后再将叶轮、止动垫围.叶轮螺母等装上并拧紧。

最后将上述组件装到泵体内，并拧紧泵体、泵盖上的连接螺栓。

在上述装配过程中，立式管道离心泵一些小件如平键、档油盘、档水?轴套内0形密封围等容易遣漏或装钳顺序，应特别注意。

泵拆卸顺序基本上可按装配顺序的反向进行。

安装泵安装的好坏对泵的运行和寿命有重要影响，所以安装和校正必须仔细进行。

D6-50x12(P)型卧式多级清水离心泵用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。

适用于矿山、工厂和城市给排水工程之用。

1. 主要参数型号/参数：6-50x12(P)流量：3.75m3/h 、1.04L/s扬程：600m转速：2950r/min轴功率：1.95kw配带电动机：Y2-225M-2效率：32%汽蚀量：3.0m叶轮直径：198mm泵的重量：421kg2. 主要用途●在工业设备中的锅炉供水系统和冷凝水输送●在石油化工，煤化工、化学工业介质输送●在剪切设备中的冷水输送●在除氧化设备中的压力水输送●在工业过程中的高压水生产●化工工艺流程●油田注水，矿山排水●卤液采输●压缩机、脱壳机等设备的水输送3. 工作原理泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

4.泵的结构泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。

●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。

●轴的密封形式有机械密封和填料密封两种。

泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。

在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。

●该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接向看，泵为顺时针方向旋转。

部分离心泵的基本型式及其代号，如下表所示。

除表上所述基本型号表示泵的名称外还有一系列补充型号表示该泵的性能参数或结构特点。

离心泵因用途和要求的不同，其型号的编制方法也不一样，现举例说明如下。

离心泵的基本型式及其代号
一、单级单吸离心泵型号说明：
IS 80-65-160
IS—国际标准单级清水离心泵（基本型号）
80—泵入口直径，mm（补充型号）
65—泵出口直径，mm（补充型号）
160—泵叶轮名义直径，mm（补充型号）
二、单级双吸离心泵型号说明：
250 S-39 A
250—泵吸入口直径，mm
S—单级双吸卧式离心清水泵
39—泵扬程，m
A—泵叶轮外径第一次切割
三、分段式多级离心泵型号说明：
200 D-43×9
200—泵入口直径，mm（补充型号）
D—分段式多级离心泵（基本型号）
43—泵设计点单级扬程值，m（补充型号）
9—泵的级数（即叶轮数）（补充型号）四、分段式多级锅炉给水泵型号说明：
DG 46-30×5
DG—卧式、单级分段锅炉给水泵（基本型号） 46—泵设计点流量，m3/h（补充型号）
30—泵设计点单级扬程，m（补充型号）
5—泵的级数（即叶轮数）（补充型号）。

清水离心泵工作条件及型号意义一、清水离心泵概述：清水离心泵，是全国联合设计的节能泵，它是BA型、BL型及其他清水离心泵的更新型。

优点有：全系列水力性能布局合理，用户选择范围宽，检修方便；效率和吸程达到国际平均先进水平。

本型泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。

二、清水离心泵特点：清水离心泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。

清水离心泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。

此泵的壳体（即泵体和泵盖）抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。

悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

泵的轴向密封环是由填料压盖（9），填料环（10），和填料（11)等组成，以防止进气或大量漏水。

泵的叶轮如有平衡，則装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，則很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏汽问題，故可不装填料环。

为避免轴麿损，在轴通过填料腔的部位装冇轴套保护，轴套与轴之间装有0形密封困，以防止沿着配合表面进气或漏水。

泵的传动方式是通过加长弹性联轴器与电动机联结的。

泵的旋转方向，从驱动端看，为顺时针方向旋转。

SH型双吸清水离心泵SH型双吸清水离心泵产品结构SH型双吸清水离心泵的吸人口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆时针方向旋转。

如根据用户特殊订货需要也可改为顺时针旋转。

本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。

除轴的材料为优质碳素钢外，其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下吝降制有放水的管螺孔。

叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

水泵通过联轴器由电动机直接传动．轴封为软填料密封，为了冷却润滑密封腔和防止空气漏人泵内，．在填料之间有水封环，水泵工作时少量高压水通过水封管流人填料腔起水封作用。

SH型双吸清水离心泵结构图1 泵体12 轴套螺母(右)2 泵盖13 轴承体3 泵轴14 固定螺栓4 叶轮15 轴承体压盖5 双吸密封环16 联轴器部件6 轴套17 圆螺母7 填料套18 轴承盖(甲)8 水封管19 轴套螺母(左)9 填料20 轴承挡圈10 填料环21 轴承盖(乙)1l 填料压盖22 端盖SH型双吸清水离心泵型号意义SH型双吸清水离心泵产品用途Sh型泵是单级双吸卧式中开离心泵。

供输送清水及物理化学性质类似于水的液体。

液体最高温度不得超过80。

C，合适矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。

目前生产的Sh型泵有：6Sh-6、6Sh-6A、6Sh-9、6Sh-9A、8Sh-6、8Sh-9、8Sh-9A、8Sh-l3、8Sh-13A、10Sh-9、10Sh-9A、10Sh-l3、10Sh-l3A、10Sh-19、10Sh-19A、12Sh-6、12Sh-6A、12Sh-68、12Sh-9、12Sh-9A、12Sh-98、12Sh-l3、12Sh-l3A、12Sh-19、12Sh-l9A、14Sh-6、14Sh-6A、14Sh-68、14Sh-9、14Sh-9A、14Sh-98、14Sh-13、14Sh-l3A。

D型煤矿用多级清水离心泵说明书一、概述1.1D型煤矿用多级清水离心泵是卧式多级清水离心泵。

它适用于输送清水及物理化学性质类似于清水的其它液体。

广泛应用于工厂、城市供水、矿山排水等场合。

1.2D型泵抽送介质温度不大于80℃。

本型泵系列性能范围（按规定点）：流量：25—288m³/h扬程：90—603m各种型号水泵性能参数见附表。

1.3型号意义说明D155—67×9 200D43×4D—煤矿用多级清水离心泵D—煤矿用多级清水离心泵155—额定流量（m³/h）200—泵进口直径67—单级扬程（m）43—单级扬程9—级数4—级数二、结构说明本系列的卧式多级离心泵为两端支承，壳体部分是节段式，泵传动方式是通过弹性联轴器与电动机联接；泵的旋转方向，从驱动端看泵，为顺时针旋转。

2.1 定子部分主要由吸入段、中段、吐出段、填料函体等分别用拉紧螺栓和螺栓联接成一体，吐出口均垂直向上，吸入口为水平方向。

2.2 转子部分主要由轴、叶轮、平衡盘及轴套等零件组成。

2.3泵的密封2.3.1 吸入段、中段、吐出段之间的静止结合面用纸垫来密封。

2.3.2 泵各级间采用节流密封。

2.3.3 泵的两侧轴封采用软填料密封。

2.3.4 采用挡水圈挡水，防止水进入轴承。

2.4 轴承部分整个转子由轴两端的滚柱轴承来支承，轴承采用油脂润滑。

五、泵的装配与检测本型泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。

诸如叶轮出口中心与导叶进口中心的对准、泵的转子部分与定子部分的各个密封间隙值大小及均匀等，装配式应按图纸的技术要求，方能保证装配质量。

5.1转子部件以两轴承为支撑分别测量叶轮口环、叶轮挡套（或叶轮后脐子）、平衡挡套的圆跳动值a及平衡盘端面的跳动值b应符合转子结合部图纸（随机图纸）的要求。

5.2定子部分测量转子轴向串平衡环（套）的端面跳动值，应符合总装图和要求5.3装配完毕后，用手盘动转子，检查泵内是否有摩擦声或转动不灵活等不正常现象。
