广州LTE前台操作步骤

  • 格式：docx
  • 大小：17.88 KB
  • 文档页数：3

备注：以下步骤针对于RRU为8928FA，传输为E1的站点升级为LTE与TD双模站点（双模站点分为TD、LTE两部分，传输需要从E1割接为PTN）。

一、TD部分:
1、联系TD后台，确定站点无故障，同时跟后台确定传输是
否具备倒换为PTN的条件，如果以上条件具备，屏蔽小
区，登陆TD版本LMT做以下数据操作(在操作前有必要
告知监控，并从TD后台获取TD的IP与VLAN ID)。

2、传输管理：删除PVC链路管理中所有内容。

3、传输管理：删除IMA组所有内容。

4、设备管理：NodeB配置中修改传输类型为全IP。

5、传输管理：在传输光口配置管理---新创建光口。

6、传输管理：FE端口管理---介质类型更改为光口，模式更
改为1000Mbps全双工。

7、传输管理：全局端口管理—创建两个全局端口，第一个默
认，第二个全局端口的子网号更改为TD的VLan ID。

8、传输管理：IP管理---IP:172/173.RNC.1.X(when:聚合口为1
时用172，when:聚合口为2时用173，X=(vlan后三
位)+100,X<255就用，X>255时拆分四位站号，IP为：
172/173.RNC.站号前2位.站号后2位)。

网管：172.RNC.1.1，
子网掩码：255.255.0.0
9、传输管理：SCTP偶联管理--本端端口为TD VLAN ID,连接端
口为：0，IP：189.1.1.RNC。

10、传输管理：偶联流管理—增加2个默认。

11、传输管理：OMCB—DSCP为46，网关：190.1.1.RNC
12、联系TD后台整表，TD拨打测试，测试完成后通知TD后
台屏蔽小区。

13、验证LTE传输：全局端口中添加子网号为LTE的VLAN ID
（联系LTE后台，从后台获取LTE的VLAN ID与IP）,然后
在IP管理中填写IP、掩码（255.255.255.192）、网关
（10.30.64.x）（备注：x为1、65、129、193中的一个，
IP的最后一位最靠近以上四个数字哪个就确定为X）。

14、完成以上步骤后联系LTE后台，让其确定LTE传输是否通，
when :LTE传输不通的话就停止以下操作。

如果通了，要
TDS后台闭站。

15、问LTE传输确定通了以后，RRU为8928FA是要下载RRU
的过渡版本，RRU为8968则省去过渡版本下载。

16、CC3更换为CC16，用T100下载BBU版本（501）和模板
数据（501），然后使用LTE版本的LMT-EOMS登陆设备。

或者直接登录LMT-EOMS在系统中打开版本管理—入库
BBU与RRU版本（BBU规格包中4个文件全选打开，RRU
版本）。

17、如果是用T100操作的话则要在RRU建链后（所有RRU都
要建链，如果某个RRU没建链则要从新分发所有RRU都
会重启浪费时间），发版本时要将传输断掉。

18、17步在入库版本的时间可以同时操作此步骤，在试图中
配置传输数据配置传输数据：1）TransprotNetwork----EthernetLink中右键新增——修改Vlan ID和使用的物理层端口；2）TransprotNetwork----IpLayerConfig中右键新增——修改IP地址、掩码、网关IP、使用的以太网链路、Vlan ID；
3）Vsoam——ItfUniBts中右键新增——修改操作维护接口类型（选独立组网）、基站内部IP、OMC服务器地址（10、3、0、115）、OMC子网掩码：255、255、255、192 、使用的IP配置。

点击导出基站过一会出一个界面（不要点击确定）按Ctrl+shift+s 密码Aa888888——确定——忽略——关闭——修改数据下发——确定。

19、连接传输，通知后台整表同步，处理告警，测试。

合集下载

LTE前台考试分析及主要无线参数

LTE前台考试分析及主要无线参数

要为了提升数据传输速率，R１0 版本。 频点换算：
二、CDS 后台软件分析方法
我们可以利用后分析插件，对日志文件的测试数据进行深度处理
在软件左侧导航栏点击 出分析窗口，用户可以将
后分析插件按钮,即可弹出对应管理区，双击插件名称即可弹
图 62﻾ 后台功能菜单 LＴE 子帧信息录制：对于记录下的子帧级信息进行显示 地理分析:ｇｏoｇｌe ｅａrth:以 google eartｈ为地图背景的图形化分析 地理分析：MａｐＸ:以ｍaoiｎfo 图层为背景的图形化分析 数据时间图：时间区段为基准的数据分析 统计：IＥ-距离关系:以距离为基准的分析 统计:IE 数据:IE 数据全分析，提供了详细分析、PＤF、CDF 等 统计：ＩE 事件：事件全分析 统计:信令消息:信令全分析
IE 数据拖动至分析窗口，然后在红框处输入距离步长、频点、PCＩ后，点击执行按钮 自动完成分析
，即可
统计：事件
图 6-5 IE-距离关系视图
事件分析,可以将任一事件，按照发生的时刻,进行单独统计。打开事件分析窗口后,从事件管
事件发生可以用来决定ＵE 是否切换到邻居小区。‫ﻫ‬４.事件 A4,用于触发异频切换。当邻区质量 高于指定门限时 UＥ上报 A4 事件; 切换相关参数: CIO（小区偏移量）：通过修改该值可以优化调整切换带,值越大越容易向邻区切换，值越小越不 容易切向邻区。 小区偏置：控制小区重选,值越大越不容易重选到邻区，值越小越容易重选到邻区。 同频切换幅度迟滞：表示同频切换测量事件 A３的迟滞，可减少由于无线信号波动导致的同频切 换事件的触发次数，降低乒乓切换以及误判,该值越大越容易防止乒乓和误判。‫ﻫ‬同频切换时间迟 滞：表示同频切换测量事件 A3 的时间迟滞。 同频切换偏置:表示同频切换中邻区质量高于服务小区的偏置值。该值越大标识需要目标小区有 更好的服务质量才会发起切换。 子帧配置:
LTE前台测试软件CXT

LTE前台测试软件CXT

LTE前台测试软件CXTLTE堪站LTE基站堪站需要采集基站三个扇区的⽅位⾓、下倾⾓（包含机械下倾⾓和电⼦下倾⾓）。

拍摄基站及覆盖照⽚共16张，其中基站整体1张，三个扇区覆盖3张，0—360度从0度开始每30度⼀张共12张，合计16张，再照⼀张天线背板信息（包含天线的型号、⼯作频段等信息）。

1堪站注意事项1、堪站的照⽚需要塔⼯到楼顶或塔顶来拍摄。

2、测量⽅位⾓是最好在塔下，塔上磁场⼲扰较强，测量值可能不准确。

3、注意基站天线覆盖⽅向是否存在遮挡（可否通过RF优化或抬⾼或降低天线挂⾼来改善）4、勘测基站的数据要及时的更新到⼯参中区，⽅便报告出图。

5、勘测基站时要将基站三个扇区覆盖下的场景记录下来是住宅、⼯⼚或是其他什么。

6、勘测基站时要将基站覆盖区域的道路名称记录下来7、勘测基站时要将基站类型弄清是落地铁塔、楼顶铁塔、楼顶增⾼架、落地抱杆等等。

以上这些都是⽅便⽤来写堪站报告的。

LTE测试软件CXTAPT⽂件设置可以通过菜单栏“Configuration→APTFile Setting”对保存⽂件的分割⼤⼩，保存模式进⾏设置，如下图所⽰。

图0-1 Apt⽂件设置如上图，若选中“Default Size”则以默认的⽂件⼤⼩对保存的⽂件进⾏分割，上图所⽰保存的每个log⼤⼩为200M。

如不选择“Default Site”，则⽤户可以⾃定义保存⽂件的分割⼤⼩。

另外⽤户也可以选择⽂件的保存⽅式，Normal模式：对log⼤⼩不处理，原始保存；Compress 模式：对log进⾏压缩后保存，压缩⽐⼤约为1:9。

CXT两⼤⼯作模式：路测模式、回放模式。

路测模式：CXT连接测试终端，从测试终端中提取⽆线参数显⽰在相应的界⾯中。

回放模式：CXT未连接设备，回放路测模式时保存的数据，CXT从APT⽂件提取⽆线参数显⽰在相应的界⾯中。

我们使⽤CXT软件测试⾸先是连接狗然后打开测试软件，连接设备。

连接设备时可以点击图标⾃动添加，也可以点击加号来⼿动添加。

LTE网关使用说明

LTE网关使用说明

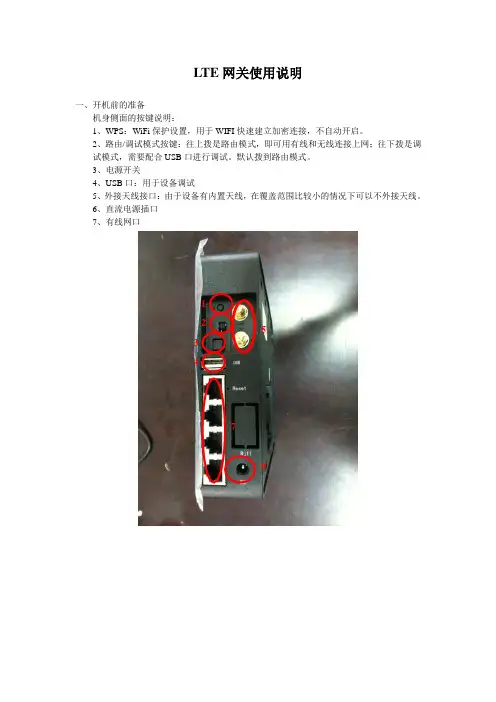

LTE网关使用说明一、开机前的准备机身侧面的按键说明：1、WPS：WiFi保护设置，用于WIFI快速建立加密连接，不自动开启。

2、路由/调试模式按键：往上拨是路由模式，即可用有线和无线连接上网；往下拨是调试模式，需要配合USB口进行调试。

默认拨到路由模式。

3、电源开关4、USB口：用于设备调试5、外接天线接口：由于设备有内置天线，在覆盖范围比较小的情况下可以不外接天线。

6、直流电源插口7、有线网口1222 32 45262 72机身背面的按键说明：8、内部/外边天线开关：用来切换内置/外置天线，一般只需拨到inner（内部）即可。

9、USIM卡插槽8292开机前只需插入USIM卡，把按键2拨到路由模式，把电源打开即可。

二、开机后一般配置1、设备通电后，可以选择有线或者无线连接，在此以无线连接为例：可以搜到类似以下的信号，开放模式，自动获取地址即可。

2、用浏览器进入设备的地址192.168.0.1进行一般的配置，用户名和密码都是admin。

进去之后，采用默认配置即可。

如需改动无线设置，例如SSID、无线加密、无线模式、信道等，则进入“无线网络配置”→“基本配置”/“安全配置”进行设置即可。

3、查看联网状态插入USIM卡后，设备会自动联网，可通过“联网状态”→“联网状态”查询当然的网络情况。

联网状态下的默认配置是3G和4G双模(LTE优先)，也可以手动按需更改接入的模式。

一般采用默认即可。

接入前，请先确认现场是否有LTE信号，以及USIM卡的状态正常，如能成功接入，LTE连接状态会是connected。

这样用户端就可以接通外网上网。

lte开机流程

lte开机流程

1TD-LTE基本信令流程
1.1开机附着流程
附着就是几十UE将NAS层的无线资源请求消息经eNB转发到核心网，核心网触发对UE的认证和鉴权，并向UE分配默认的IP连接。

UE刚开机时，先进行物理下行同步，搜索小区并选择到一个合适的小区后，驻留并进行附着过程。

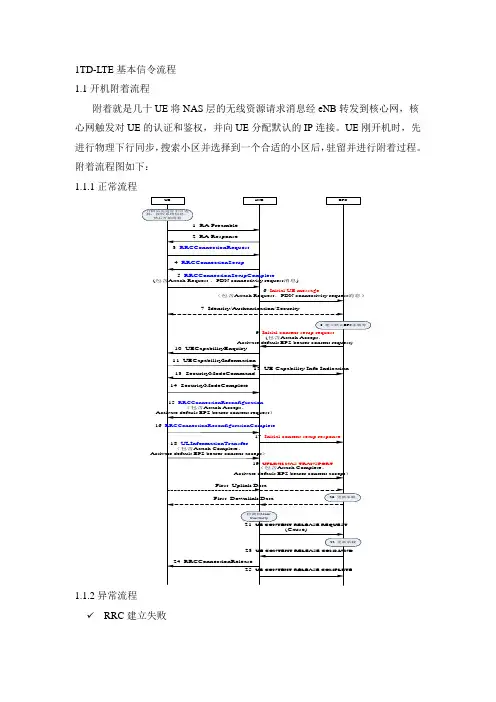

附着流程图如下：
