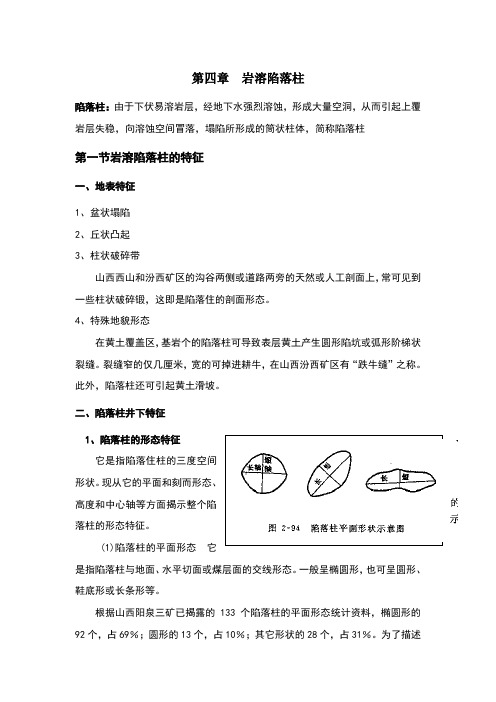

第四章岩溶陷落柱陷落柱：由于下伏易溶岩层，经地下水强烈溶蚀，形成大量空洞，从而引起上覆岩层失稳，向溶蚀空间冒落，塌陷所形成的筒状柱体，简称陷落柱第一节岩溶陷落柱的特征一、地表特征1、盆状塌陷2、丘状凸起3、柱状破碎带山西西山和汾西矿区的沟谷两侧或道路两旁的天然或人工剖面上，常可见到一些柱状破碎锻，这即是陷落住的剖面形态。
4、特殊地貌形态在黄土覆盖区，基岩个的陷落柱可导致表层黄土产生圆形陷坑或弧形阶梯状裂缝。
裂缝窄的仅几厘米，宽的可掉进耕牛，在山西汾西矿区有“跌牛缝”之称。
此外，陷落柱还可引起黄土滑坡。
二、陷落柱井下特征1、陷落柱的形态特征它是指陷落住柱的三度空间形状。
现从它的平面和刻而形态、高度和中心轴等方面揭示整个陷落柱的形态特征。
(1)陷落柱的平面形态它是指陷落柱与地面、水平切面或煤层面的交线形态。
一般呈椭圆形，也可呈圆形、鞋底形或长条形等。
根据山西阳泉三矿已揭露的133个陷落柱的平面形态统计资料，椭圆形的92个，占69％；圆形的13个，占10％；其它形状的28个，占31％。
为了描述陷落柱的平面形态，应标出长轴和短轴，计算出长短轴的比值。
一个矿区，陷落住长轴往往具有一定的方向性。
(2)陷落柱的剖面形态它是指沿陷落柱中心轴切剖面的陷落拄形态。
如果陷落柱穿过极易塌陷的含水松软岩层(如第四纪冲积层或裂隙发育的泥质岩层)，则剖面形态多至上大下小的漏斗状；如果穿过不易塌陷的、岩性均一的坚硬岩层(如砂岩、砂砾岩、砾岩和石灰岩层)，则剖面形态多至上小下大的锥形，锥面与水乎面的交角为60- 80°；如果穿过岩性不均一的岩层，则剖面形态很不规则，但总体仍里，锥形柱状。
( 3)陷落柱的高度它是指从溶洞底到塌陷顶的垂宜距离。
它与溶洞的大小，地下水的排泄条件，岩层的物理力学性质，以及裂隙的发育程度有密切关系．一般高度由几十米到l 00-200m，但也有高达几百米的巨型陷落和仅数米的小型坍塌。
(4)陷落柱的中心轴它是指陷落柱各平面形态的中心点的联线。
煤矿开采工作面内陷落柱综合物探发布时间：2021-06-25T03:50:16.290Z 来源：《科技新时代》2021年3期作者：阮宝军[导读] 在我国煤田发育的过程中，陷落柱本身属于一种以垂直向为主的地质构造。
伊犁州发展和改革委员会 835000摘要：煤层工作面内部陷落柱和煤层之间还存在着电阻率、波速率和密度三类指标，每种指标之间还存在着差异，能够采用无线电波透视法和CT震波法来全面探索煤层内部的陷落便捷。
可以看出，陷落柱内部岩石的发育有着很大的关系。
“xxx矿13228”工作面陷落柱的探测表明：在陷落柱的内部范围内本身就具有较高的电磁波吸收的系数特征和纵波特征，又因为整体工作面底板陷落柱向下范围内部的电阻率本身就低。
在实际操作的过程中，由于该综合物探探测结果和实际的资料基本吻合，所以能够有效地了解本煤层工作面开采和施工工作。
关键词：煤矿开采开采工作面陷落柱综合物探查在我国煤田发育的过程中，陷落柱本身属于一种以垂直向为主的地质构造。
尽管我国的大部分的矿区都会出现不导水的问题，只有少数的矿井会因此发生陷落柱坍塌的事故。
如果不及时进行处理，则会在第一时间诱发淹井事故，从而造成巨大的经济损失。
因此，先要对存在陷落柱威胁的煤矿工作面进行勘察，之后再将物探工作结合在内。
可以看出，钻探和验证工作也会产生巨大的作用。
目前，如果能够在采矿的过程中采用坑透物探的方式，就能够在第一时间寻找陷落柱存在的位置。
另外，采用震波透视和槽波透视的方式也能够有效地提升探测效率。
本文主要就煤矿开采工作面内陷落柱综合物探探查技术进行全面的分析。
1 地质概况先在xxx矿矿东二区针对先勘察地面三维地震的情况，这样才能够更好地反映出东二区和8号煤层下面存在的陷落柱。
可以看出，整个地质工作面长度为1500m，宽度为240m。
在2006年、2007年和2008年3年时间内对概念进行解释，但是所解释的内容都是一致的。
因此，在对工作面内部的回风顺槽和运输槽进行挖掘时，要采用物探的方式来减少陷落柱所带来的影响。
煤矿井下陷落柱的判断和处理陷落柱对井下安全生产构成一定的威胁，因此，煤矿井下对陷落柱的判断和处理至关重要。
本文阐述了井下陷落柱的观测、判断和处理方法，以期为煤矿井下安全生产提供一定的借鉴。
标签：陷落柱；观测；判断；处理当煤层底板存在可溶岩时，如碳酸盐岩，在地下水的不断溶蚀下，可溶岩逐渐塌落，导致其上覆岩层随之冒落而形成柱状的塌陷体，这种柱状塌陷体称为喀斯特陷落柱，简称陷落柱。
陷落柱穿过煤层成为无煤区，减少了煤炭储量。
如果煤矿井下主要开拓巷道穿过陷落柱，将会加大巷道支护和顶板控制的难度，增加掘进和维护费用。
陷落柱发育的地区难以布置出综采工作面；如果工作面内包藏多个陷落柱，采煤机组和液压自移掩护支架无法使用。
在水文地质条件复杂的矿井，陷落柱可能导致涌水量增大，对安全生产构成威胁。
因此，煤矿井下对陷落柱的判断和处理至关重要。
1 陷落柱的观测陷落柱的判断和处理的基础是准确的观测。
对于陷落柱的观测，除了要描述陷落柱的形状、大小和陷落角外，还要详细记录陷落柱填充物的岩性及其所属层位、填充物的密实程度和透水性，对于陷落柱附近煤层的厚度、倾向、倾角和走向也要有所记录。
具体观测内容如下：1.1 陷落柱的形状、大小陷落柱在立面投影图上一般呈现为上小、下大的圆锥形，也有部分陷落柱呈现出上下同样粗的柱状或者上大、下小的漏斗状。
其形状和大小是观测的基础内容。
1.2 陷落柱的柱体物质由陷落柱的成因可知，陷落柱内的填充物都是其上覆岩层冒落形成的，无论从哪一层位观察，岩块都来自其上方的各岩、煤层。
对于柱内填充物，要详细记录其岩性、密实程度和透水性等。
1.3 陷落柱与围岩的接触面可溶岩上覆岩层冒落时，通常为逐步塌陷，所以陷落柱与周围岩层的接触面一般为不规则的锯齿状，这也是由其成因所导致的。
接触面一般呈60°～80°倾角。
当遇到坚硬岩层时，接触面向外突出，当遇到松软岩层则相反。
2 陷落柱的判断（1）煤、岩层产状发生变化。
一、陷落柱的形成在我国华北石炭二叠纪煤系的基底，存在有溶洞非常发育的奥陶纪石灰岩，由于地下水的长期溶蚀，这些溶洞就愈来愈大，在地质构造力和上覆岩层重力的长期作用，有些溶洞发生塌陷，覆盖在上面的煤系地层也随之陷落，由于这种塌陷的剖面形态为柱状，所以叫陷落柱(图3-2-1)。
二、陷落柱的特征(一)地表特征当陷落规模较大时，可穿过煤系地层一直通到地表，呈现出特殊的地貌景观，在基岩裸露地区更为明显。
在陷落柱出露处岩层产状杂乱，毫无层次，登高望去，呈一环形盆地。
盆地边缘岩层产状正常，盆地中乱石林立，充填着不同地层的岩石碎块。
另外，周围岩层因受塌陷影响而略显弯曲，岩层多向陷落区内倾斜。
在黄土覆盖地区，由于雨水下渗作用而使地表形成陷坑。
随着雨量的增加和渗透量增大，地表陷坑愈陷愈深，甚至形成小盆地。
当黄土层较厚时，一般在地表很难看到陷落柱的存在。
(二)井下特征1、形态陷落柱总的形态是一个上小下大的圆锥体。
它们在水平切面上多呈圆形或椭圆形，直径大小不一，最大的直径可达几百米(峰峰二矿)，262m(太原西山自家庄矿)，320m(阳泉济生井田)。
最小直径仅几米。
2. 高度陷落柱的高度是有限的，因为溶洞塌陷后，上覆地层岩石碎块的体积比原来的体积增大，所以塌陷到一定高度后，整个柱体空间都被填满，这时塌陷作用便告停止，再往上的岩层(或煤层)即可免受破坏。
3．陷落柱内组成物的特征陷落柱主要由塌陷的岩石碎块组成。
这些岩石碎块，棱角显著、形状不一。
排列紊乱，大小混杂。
大的岩块直径可达数米，小的仅几厘米。
岩块与岩块之间，充满着岩粉，煤粉和各色粘土，胶结差，多未成岩。
柱内有的干燥无水，有的有淋水现象。
据统计，瓦斯的涌出量一般比正常区高2—3倍。
4．与围岩的接触关系陷落柱与围岩的接触关系多呈不规则锯齿状，界限明显。
在接触处，围岩的产状基本正常，接触带附近的煤层及顶板一般无牵引现象。
在井下煤巷掘进中遇到陷落柱后，穿过柱体仍可见到原煤层。

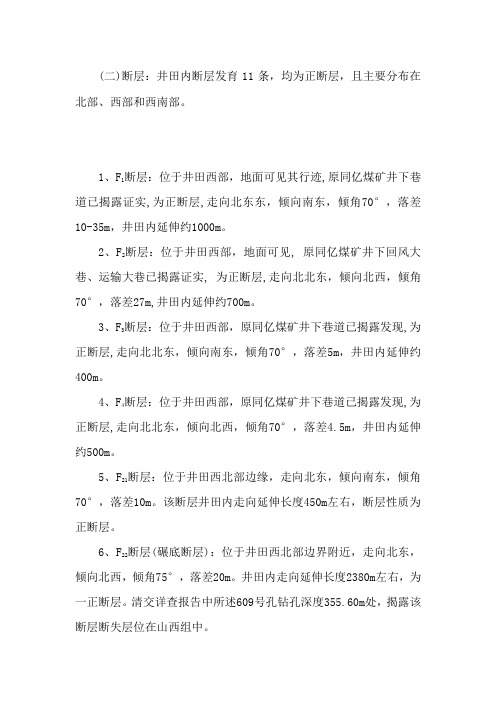

(二)断层：井田内断层发育11条，均为正断层，且主要分布在北部、西部和西南部。
